Вопросы по Halk 53

[Derkenral]

Здравствуйте! Проблему с полосками на гравировке удалось решить комплексным методом: юстировка, натяжка ремня, смазка направляющих литолом и все заработало как нужно.
По прежнему остается проблема с панелькой управления. Глюк заключается в самопроизвольном цикличном нажатии кнопки Z на панели. Иногда чаще иногда реже срабатывает. Очень мешает в работе и постоянное пиканье раздражает. Забавный факт - если панельку вынуть из корпуса станка, то глюк исчезает, но стоит поставить обратно снова появляется... Прилагаю видео проблемы:



[Тоня]

Здравствуйте!
Можно ли Вы отправить мне фотографии электрического части станка?
Нам нужно та фотография, чтобы решить Вашу проблему.



[Тоня]

проверьте провод между панелем управления и платой хорошо соединян или нет?



[Derkenral]

Разьемы и провода я проверял. Все хорошо соединено. Проблема либо в замыкании внутри платы либо в наведенном напряжении. Настораживает что на срезе текстолита кнопочной панельки видны выходные контакты как будто края дорожек попали в срез и вероятно именно между ними идет кз при установке в металический корпус станка.



[Servis]

Отправили Вам панель для замены.



[Derkenral]

Спасибо большое, буду ждать.



[Александр]

[quote="Servis
Помогите решить проблему : при резке луч перестал приходить к началу реза - приходит со смещением по оси Y, примерно на 0,5 мм. Все подтянул , смазал. но проблема осталась.



[Servis]

Надо подробней! не совсем понятно, покажите схематично или фото.



[Александр]

Надо подробней! не совсем понятно, покажите схематично или фото.

Особенно заметно на резке круга. Рез начинает в дальней от оператора точке(верхняя точка на экране компьютера) , при завершении рез заканчивается со смещением в сторону оператора примерно на 0.5 мм по оси Y. Если начало реза сбоку, то просто не доходит до начальной точки на те же 0.5 мм (может чуть меньше). Фото выложу позже.
Когда заметил дефект, нашел, что открутились стопора на шестерне ременного привода "моста" или как он называется, с левой стороны. Совместил со сверлениями на валу, затянул, заодно подтянул все крепления опор, двигателей, подтянул ремни. которые показались слабыми, смазал ВД, все, что вращается. Смещение стало меньше, но осталось. И ещё- на выключенном станке перемещение моста по Y вручную идет рывками, хотя все ролики вращаются ровно. Правда иногда этот дефект пропадает.



[halkru]

... И ещё- на выключенном станке перемещение моста по Y вручную идет рывками, хотя все ролики вращаются ровно. Правда иногда этот дефект пропадает.

Этого , перемещение элементов координатного стола при выключенном станке, категорически делать не рекомендуется , т.к. наводимое ЭДС от шаговых двигателей может вывести из строя электронные элементы привода. Рывки - от намагниченности шагового двигателя.



[Александр]

Этого , перемещение элементов координатного стола при выключенном станке, категорически делать не рекомендуется , т.к. наводимое ЭДС от шаговых двигателей может вывести из строя электронные элементы привода. Рывки - от намагниченности шагового двигателя.

Проверял при снятом ремне с двигателя , рывки при перемещении оставались, после регулировки роликов и перетяжки штифтов крепления шестерен рывки удалось свести у минимуму, сейчас работает терпимо.



[Александр]

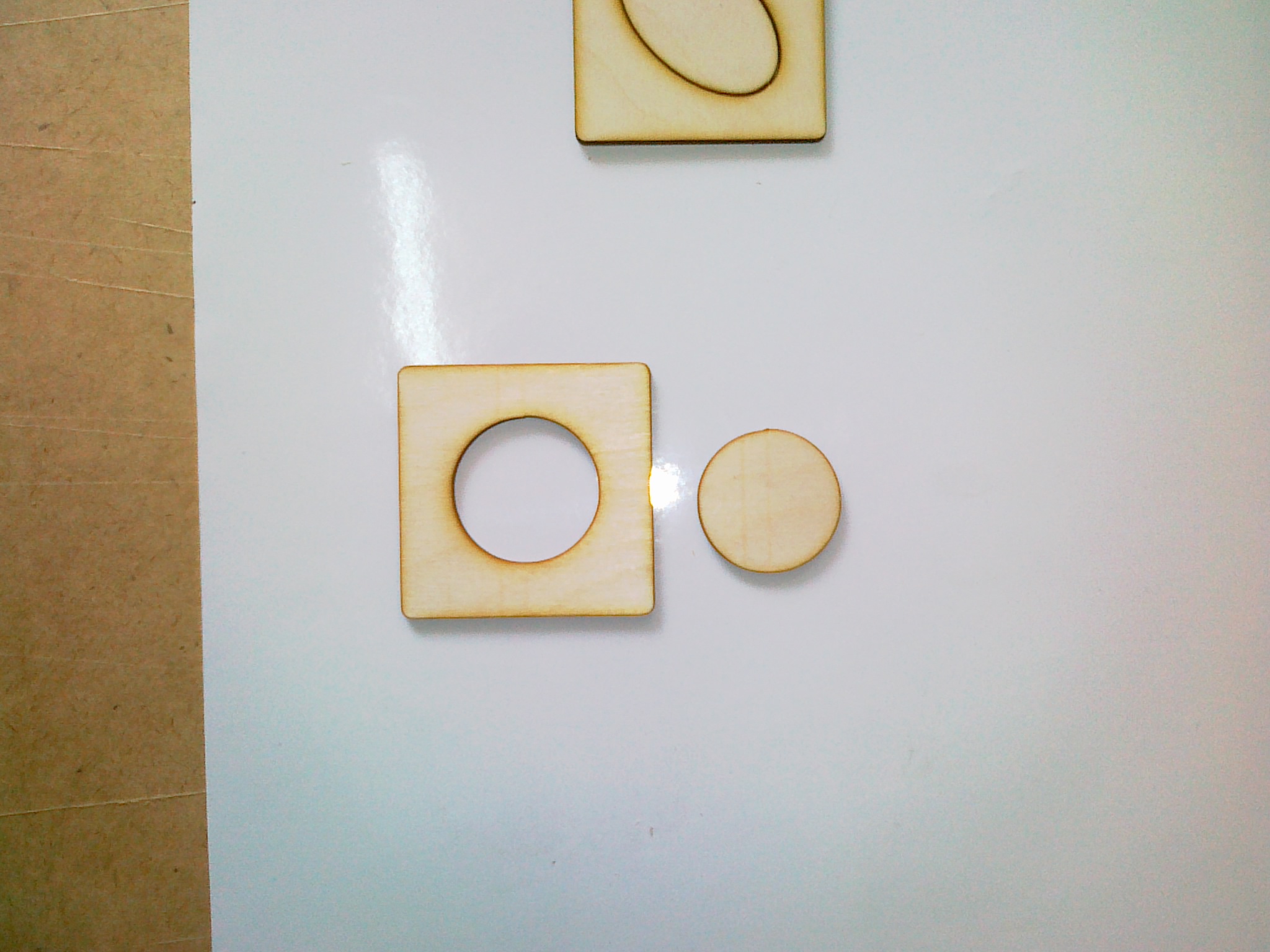

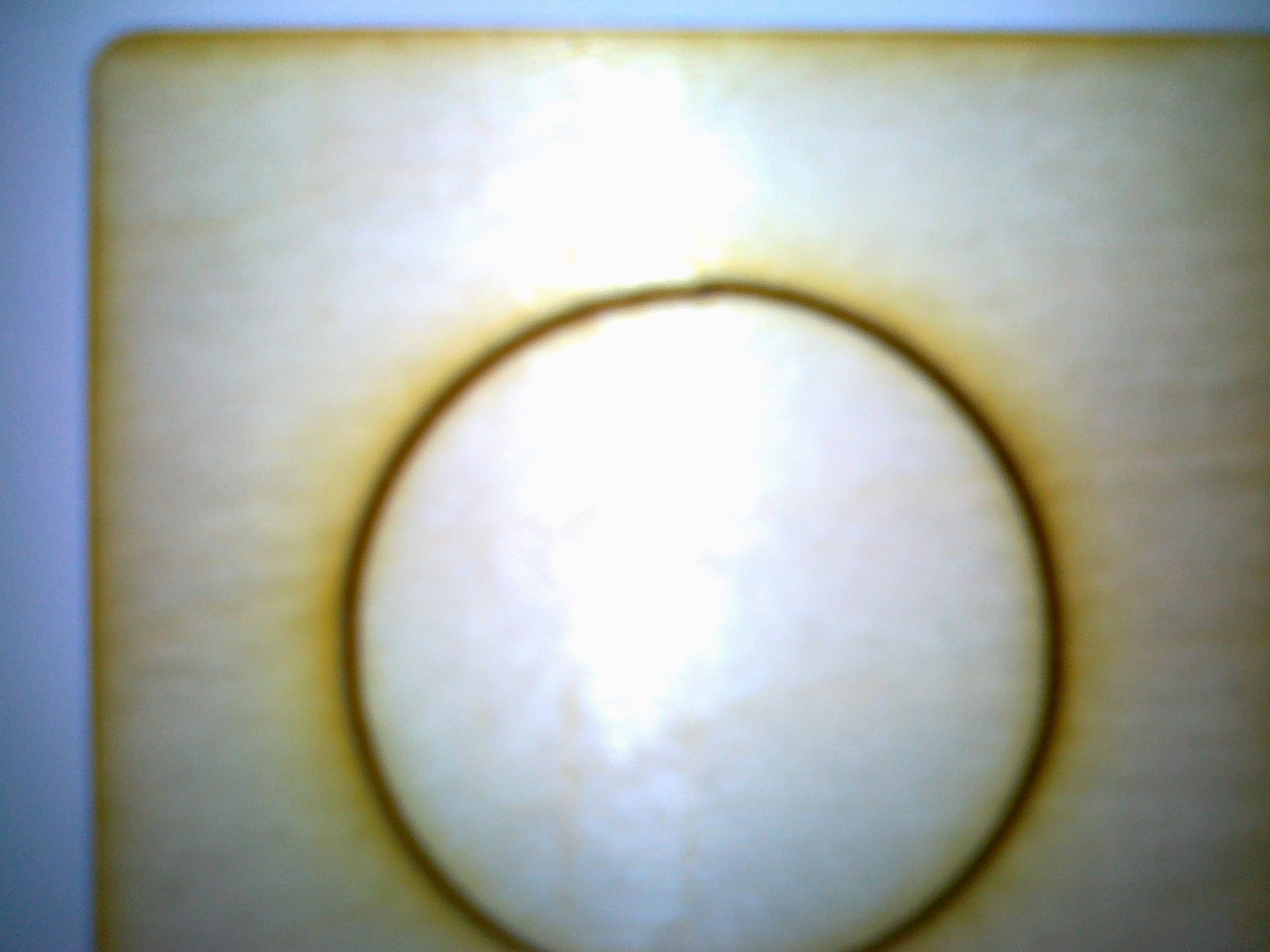

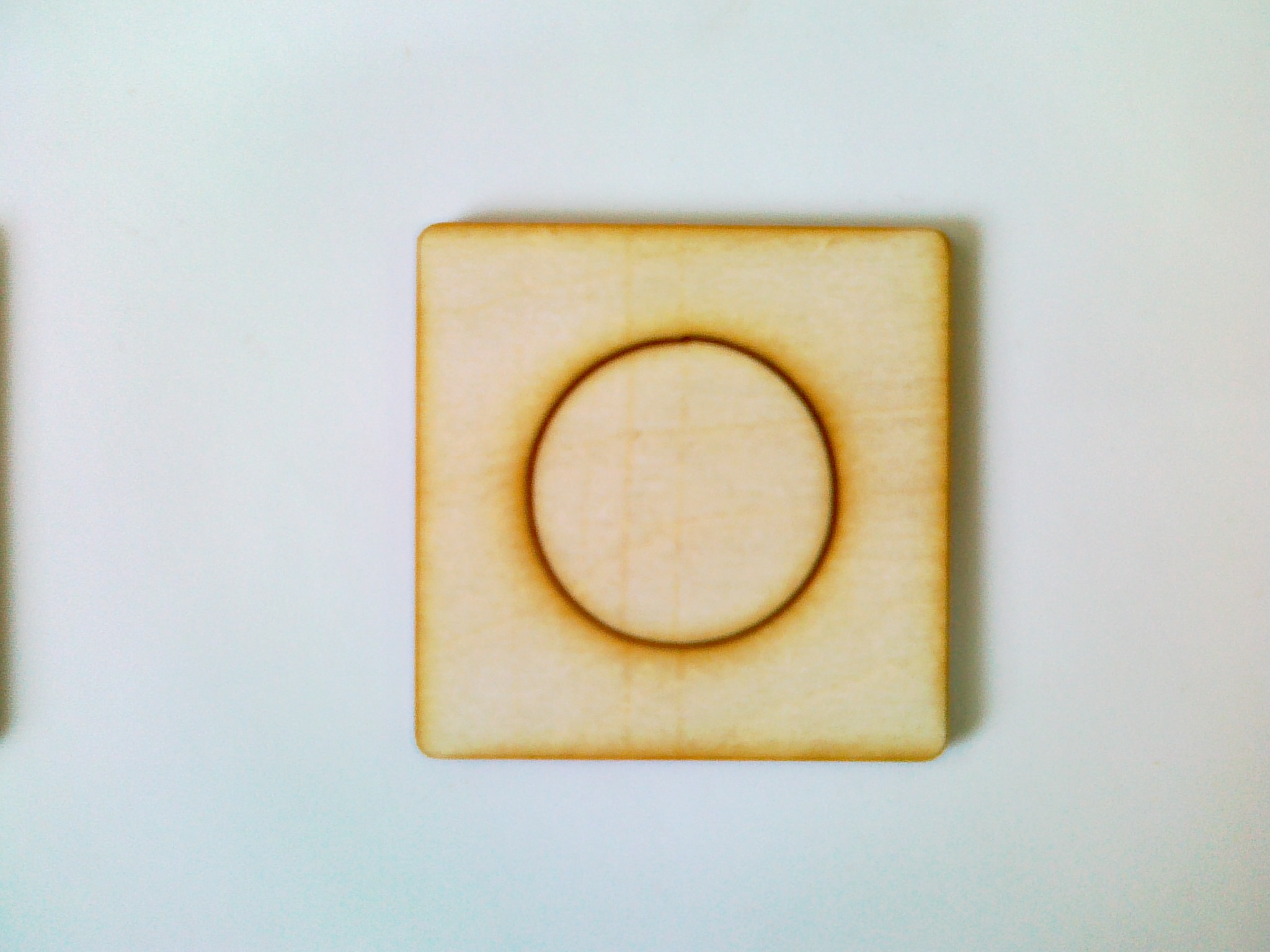

Заметил, что дефект всегда происходит при резке первой фигуры из нескольких, и может повторится ещё на другой, а на остальных он есть, но не очень явно. Качество фото не очень, снимал сотовым, но разглядеть можно.Может это дефект двигателя или "мозгов"? Все крепления двигателей, опор. направляющих , натяжку ремней проверил. все смазал.



[dodo]

Этого , перемещение элементов координатного стола при выключенном станке, категорически делать не рекомендуется , т.к. наводимое ЭДС от шаговых двигателей может вывести из строя электронные элементы привода. Рывки - от намагниченности шагового двигателя.

ЗАМЕЧАТЕЛЬНО!!!!!! А я переписываюсь с тех поддержкой и мне НИКТО не сказал, что руками передвигать нельзя. И видео присылал, двигая линейкой используя ее как динамометрический ключ. вопрос: намагниченность - как то снимать надо? Или достаточно обесточить станок?!



[Roman]

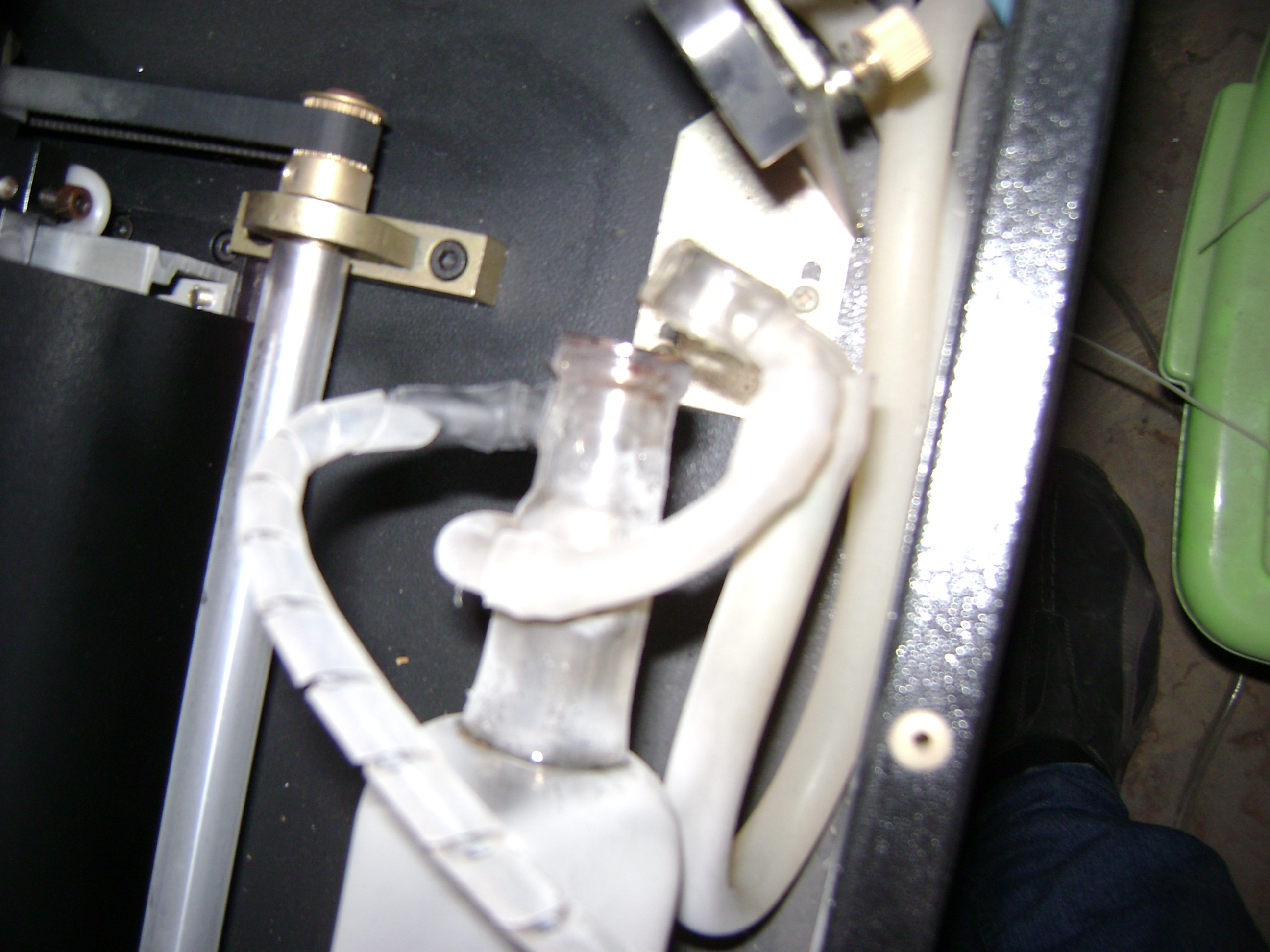

отпаялось сопло у трубя чё делать??? Это п....ц или приклеить можно? Прокатывает ли труба по гарантии - покупал в Июле прошлого года на Малыгина труба работала на малых мощностях часов 200-300. HALK 53 - ещё месяц станок на гарантии? Приклейл сопло лучь есть но слабый - на выходе ничего.



[Servis]

однозначно трубка пришла в негодность, какой у вас лазерный излучатель: длина, мощность? Гарантия на лазерный излучатель - 3мес.



[Roman]

станок Halk 53 - труба метровая 60вт , как долго будет ехать????
Надо очень срочно и быстро и цена.... Подойдёт ли трубка от другого станка??? Поидее то это комплектующая часть - смотрел в Польше - дешевле ближе и быстрее чем у ваших бывших Московских коллег (Малыгина
)



[Servis]

в наличии есть, цена 15000 + доставка. Сроки зависят от пункта назначения.



[triser]

отпаялось сопло у трубя чё делать??? Это п....ц или приклеить можно? Прокатывает ли труба по гарантии - покупал в Июле прошлого года на Малыгина(Москва ) труба работала на малых мощностях часов 200-300. HALK 53 - ещё месяц станок на гарантии? Приклейл сопло лучь есть но слабый - на выходе ничего.

Такая же проблема, только на трубке 80 Ватт, так же отклеилось и выходное зеркало потрескалось от перегрева. Дифект производителя, трубка прошла меньше 50 часов.



[Roman]

в наличии есть, цена 15000 + доставка. Сроки зависят от пункта назначения.

доставка Беларусь Брест(можноМинск) дававйте 950 мм 40 Ватт(12000) - подойдёт ли она на Халк 53 если стояла метровая (Вроде как 60 Ватт) как будет работать если высоковолльтный блок на 60 Вт???? Хотя безпонятия у вас три разных показания на форуме один на сайте другой , когда покупал третий (50-45-60) чё там по мощности на самом деле - дано знать только Китайцам )))



[Roman]

Заметил, что дефект всегда происходит при резке первой фигуры из нескольких, и может повторится ещё на другой, а на остальных он есть, но не очень явно. Качество фото не очень, снимал сотовым, но разглядеть можно.Может это дефект двигателя или "мозгов"? Все крепления двигателей, опор. направляющих , натяжку ремней проверил. все смазал.

Это вертикальная фокусировка неидеально настроена стрельни в фанерку во всех местах стола(по краям и посмотри относительно конуса точка посередине или нет или) или постреляй вообще без конуса просто через линзу сразу - там сто процентов не прямой угол луча, или опять же юстируй заново по х у
