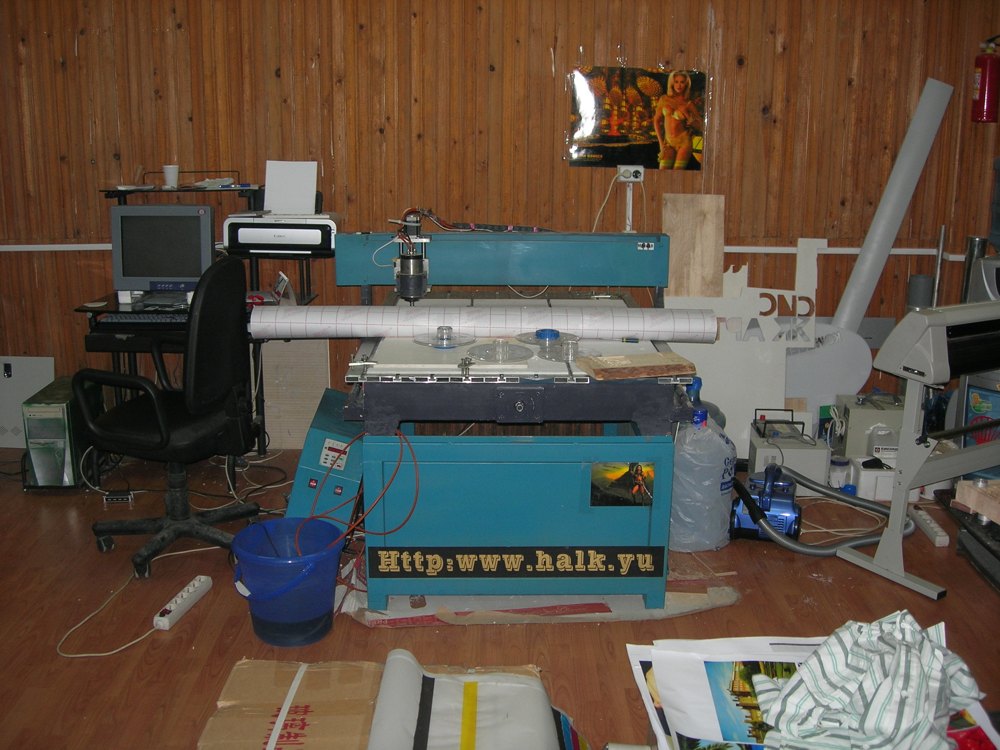

Переоборудование 3D станков под управение MACH2
- Автор темы halkru
- Дата начала
А можно поинтересоваться - а зачем??!!
На сколько я понимаю MACH2 - это программная эмуляция через LPT-порт (а иногда некоторые доп.фишки и через COM- там СОЖ подать или нет или тому подобные фишки, не требующие работы в реальном времени) из под форточек (системы далеко не реального времени, где любое пустяковое системное прерывание тормозит реально необходимые процессы). Кроме того (как я понял, но может быть ошибаюсь - наставьте на путь истинный) там нет нормальных S-разгонных характеристик шаговых двигателей, а в лучшем случае линейный разгон, да плюс полное торможение по исполнению каждой G-команды - что приводит к большому несоответствию ожидаемого времени фрезеровки к реальному (например при подачах 900мм/мин и более на 3D-рельефе разница может составлять 40-90% в зависимости от стратегии обработки)...
Для самоделкиных, сделавших себе станочек на коленке и для которых безразлична скорость обработки, а важен факт обработки и цена вопроса - это пойдет, но переделывать рабочий станок - смысла не вижу, не проще отремонтировать родными блоками, ежели что погорело, или поставить более мощную специализированную под эти задачи электронику, предложений которой полно в сети...
На сколько я понимаю MACH2 - это программная эмуляция через LPT-порт (а иногда некоторые доп.фишки и через COM- там СОЖ подать или нет или тому подобные фишки, не требующие работы в реальном времени) из под форточек (системы далеко не реального времени, где любое пустяковое системное прерывание тормозит реально необходимые процессы). Кроме того (как я понял, но может быть ошибаюсь - наставьте на путь истинный) там нет нормальных S-разгонных характеристик шаговых двигателей, а в лучшем случае линейный разгон, да плюс полное торможение по исполнению каждой G-команды - что приводит к большому несоответствию ожидаемого времени фрезеровки к реальному (например при подачах 900мм/мин и более на 3D-рельефе разница может составлять 40-90% в зависимости от стратегии обработки)...
Для самоделкиных, сделавших себе станочек на коленке и для которых безразлична скорость обработки, а важен факт обработки и цена вопроса - это пойдет, но переделывать рабочий станок - смысла не вижу, не проще отремонтировать родными блоками, ежели что погорело, или поставить более мощную специализированную под эти задачи электронику, предложений которой полно в сети...
halkru
Константин
Конечно можно.
С целью более глубокого понимания и сравнения разных систем управления. Что-бы не рассуждать об этом в теории (как вы - предполагаете).
По существу
1. При нынешнем развитии техники, даже самый посредственный компьютер позволяет реализовать процессы управления CNC станком в реальном времени, мы использовали старый комп на Athlon Thunderbird 1333, сняли несколько процессов (рекомендовано при настройке Mach) - никакого торможения, все реально
2. Да, действительно, S-ускорений нет, а за какую систему вы можете поручиться что они реализованы в полной мере, кроме как указать на заявления производителя? В данной системе применяется трапециидальная (линейное ускорение-торможение) форма движения, поскольку программа позволяет точно настроить ускорение, скорость для каждой оси (фактически провести тюнинг, оценив приемлеммое ускорение), что не позволяет в такой-же мере реализовать иная система управления, из железа можно выжать практически все.
3. Ни одна из распространенных систем управления не позволяет с такойже простотой управлять 6ю осями.
4. Это наш опыт и знания. Для переделки нужет только LPT и USB провода +30 мин времени, на случай если накрылась родная система, до ее починки или замены.
С целью более глубокого понимания и сравнения разных систем управления. Что-бы не рассуждать об этом в теории (как вы - предполагаете).
По существу
1. При нынешнем развитии техники, даже самый посредственный компьютер позволяет реализовать процессы управления CNC станком в реальном времени, мы использовали старый комп на Athlon Thunderbird 1333, сняли несколько процессов (рекомендовано при настройке Mach) - никакого торможения, все реально
2. Да, действительно, S-ускорений нет, а за какую систему вы можете поручиться что они реализованы в полной мере, кроме как указать на заявления производителя? В данной системе применяется трапециидальная (линейное ускорение-торможение) форма движения, поскольку программа позволяет точно настроить ускорение, скорость для каждой оси (фактически провести тюнинг, оценив приемлеммое ускорение), что не позволяет в такой-же мере реализовать иная система управления, из железа можно выжать практически все.
3. Ни одна из распространенных систем управления не позволяет с такойже простотой управлять 6ю осями.
4. Это наш опыт и знания. Для переделки нужет только LPT и USB провода +30 мин времени, на случай если накрылась родная система, до ее починки или замены.
Доводы Ваши весомы, а что в принципе почти любой компьютер достаточно производительный для работы фрезеров всецело согласен: 486 машина вполне под DOSoм управляет фрезером из-под TurboCNC, а в специализированной стойке 4х координатного станка, который недавно изучал - LNC 520 по DOSом работает 400МГц Celeron - и успешно справляется с управлением серводвигателей и возможностью управления автоматом смены инструмента....
А как вариант, когда надо запустить станок при сгоревшей оригинальной электронике, но уже снятой с производства, MACH - вполне вариант (сам под этот вариант продумываю его использование, т.к. периодически начал сталкиваться с подобной проблемой...)
А как вариант, когда надо запустить станок при сгоревшей оригинальной электронике, но уже снятой с производства, MACH - вполне вариант (сам под этот вариант продумываю его использование, т.к. периодически начал сталкиваться с подобной проблемой...)
halkru
Константин
halkru
Константин

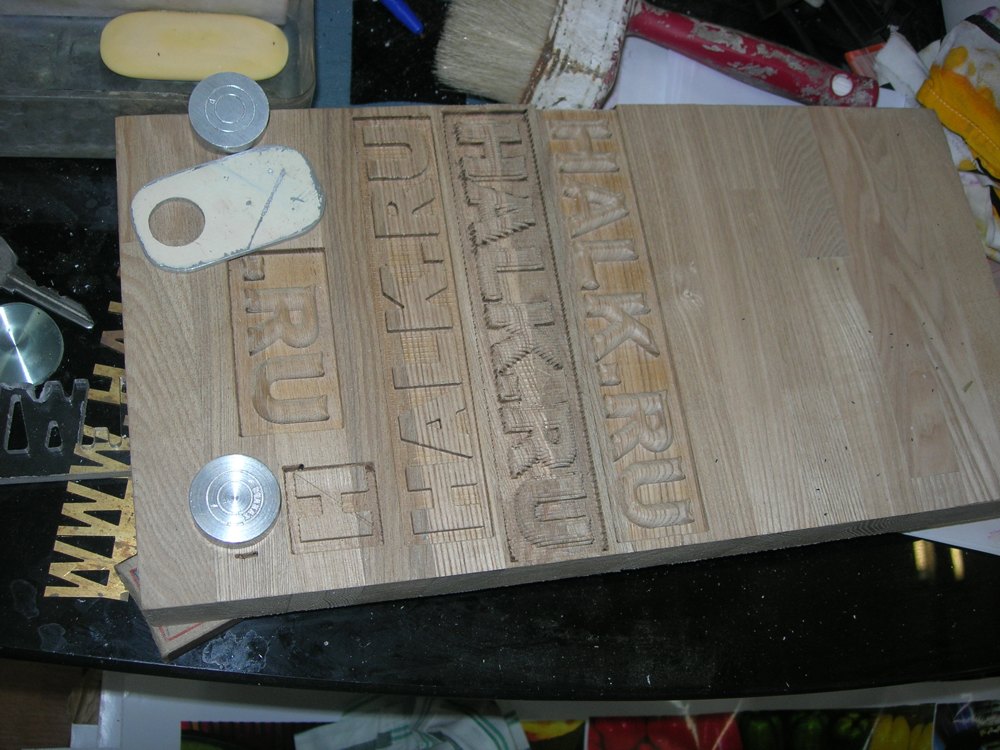

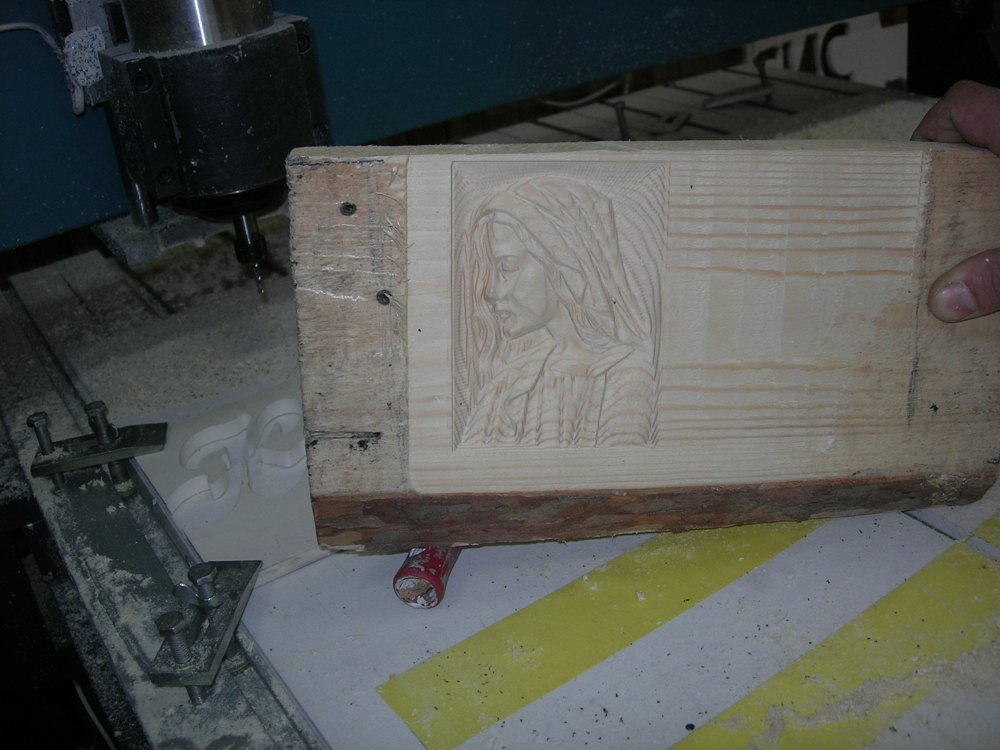

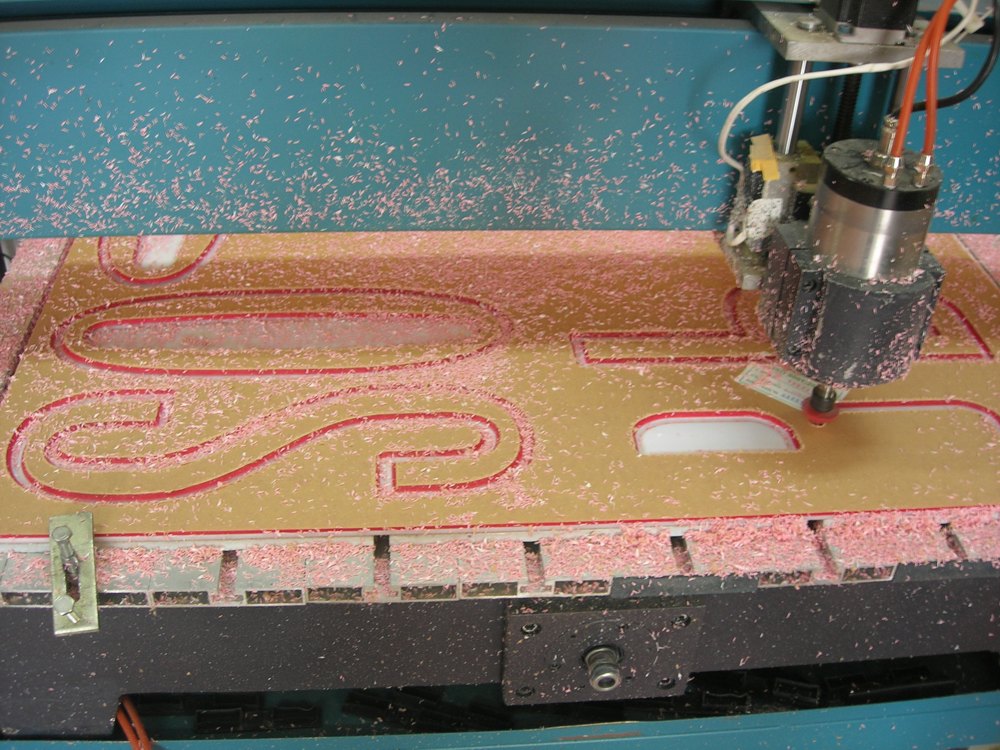

Как в воду глядел. Позвонил человек из Тюмени - украли компьютер вместе с платой PCI/DSP. Выслали из своих запасов, попросил еще и схему, см. выше. А если бы у нас небыло в достаточном количестве этих плат? Навряд-ли мы смогли помочь не нашему покупателю. Прямая дорога - Mach2, ну если заказ горит.
halkru
Константин

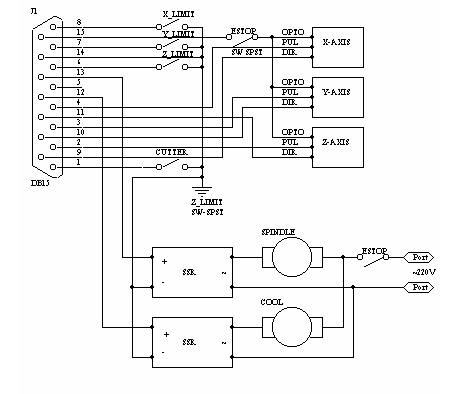

Думаю, может недопонимание. Мы выслали PCI/DSP карту этому человеку, он позвонил - говорит - работает только Z, ну я и выложил схему подключения PCI/DSP карты к оборудованию.
Подключение Mach не сложнее, по крайней мере по нашему варианту - не надо никаких плат и тп. Выглядит это так - пины 2,3;4,5;6,7 (Lpt кабеля) - соответственно на входы субдрайверов двигателей step,dir по x,y,z, а на Enable - +5 с USB провода - и все, больше ничего не надо - остальное дело софтины. Если дело дойдет - вышлю Mach2 с лекарством.
Подключение Mach не сложнее, по крайней мере по нашему варианту - не надо никаких плат и тп. Выглядит это так - пины 2,3;4,5;6,7 (Lpt кабеля) - соответственно на входы субдрайверов двигателей step,dir по x,y,z, а на Enable - +5 с USB провода - и все, больше ничего не надо - остальное дело софтины. Если дело дойдет - вышлю Mach2 с лекарством.
