проблема халк 46
- Автор темы AlexTP
- Дата начала
Servis
Знаток
Здравствуйте!
Сообщите Ваши настройки скорости? Печать необходимо конвертировать в черно-белый растр, для исключения градиента цвета, чтобы не переполнять буфер. Держите высоковольтные провода как можно дальше от корпуса станка - исправляется поворотом лампы излучателя, рекомендуется на высоковольтный провод надеть трубочку, можно отрезать от водяной, для большей изоляции, избегайте попадания пыли на излучатель и на высоковольтном проводе - следите и протирайте! В месте контакта соединения провода с лампой - залить герметиком и одеть трубочку.
Избегайте неблагоприятных сгибов/переломов высоковольтного провода.
Обязательно заземлите станок и компьютер, если этого не сделано.
Сообщите Ваши настройки скорости? Печать необходимо конвертировать в черно-белый растр, для исключения градиента цвета, чтобы не переполнять буфер. Держите высоковольтные провода как можно дальше от корпуса станка - исправляется поворотом лампы излучателя, рекомендуется на высоковольтный провод надеть трубочку, можно отрезать от водяной, для большей изоляции, избегайте попадания пыли на излучатель и на высоковольтном проводе - следите и протирайте! В месте контакта соединения провода с лампой - залить герметиком и одеть трубочку.
Избегайте неблагоприятных сгибов/переломов высоковольтного провода.
Обязательно заземлите станок и компьютер, если этого не сделано.

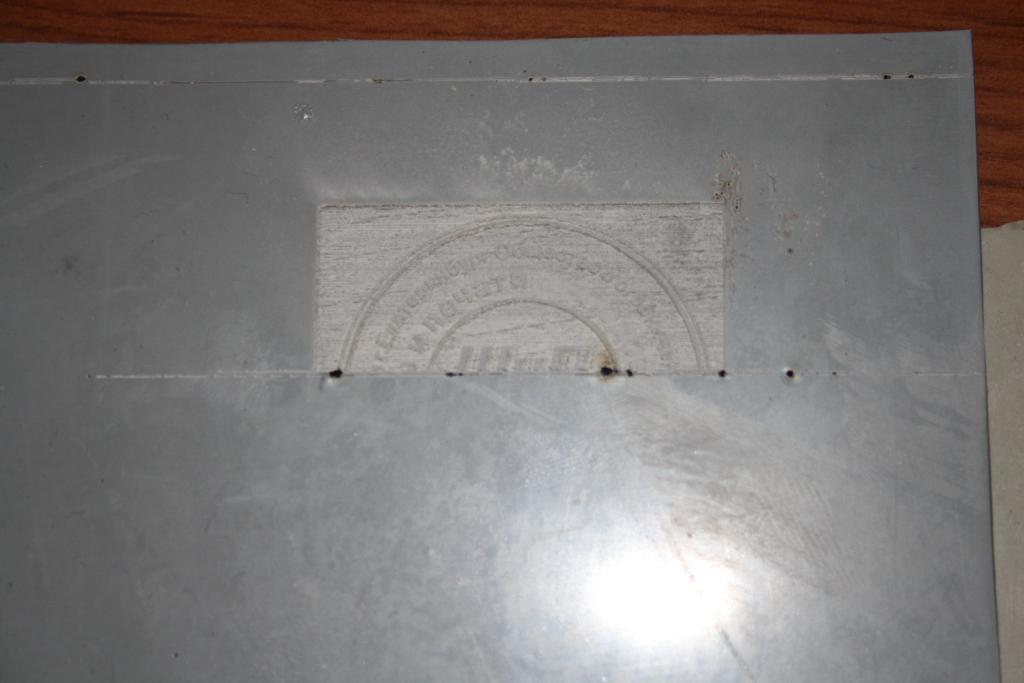

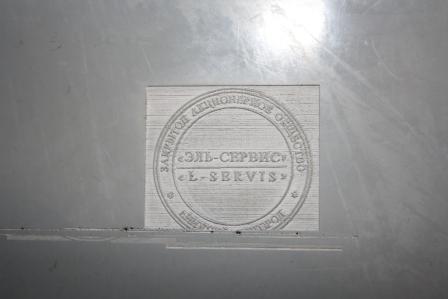

Все протер. заизолировал, заземлил. Вот результат:
Там, где черные точки - каретка по оси Х просто останавливалась.
Причем гравировка каждый раз стартует с произвольной координаты - вне зависимости от перемещения макета по координатной сетке в корел лазер.
Расстояние между строк 0,75
Скорость 10
Там, где черные точки - каретка по оси Х просто останавливалась.
Причем гравировка каждый раз стартует с произвольной координаты - вне зависимости от перемещения макета по координатной сетке в корел лазер.
Расстояние между строк 0,75
Скорость 10
Вложения
Линза в норме.
Набросанный за 2 мин. макет в векторе #000000/#FFFFFF

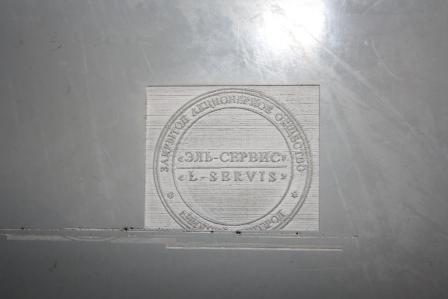

Попробовал сегодня:

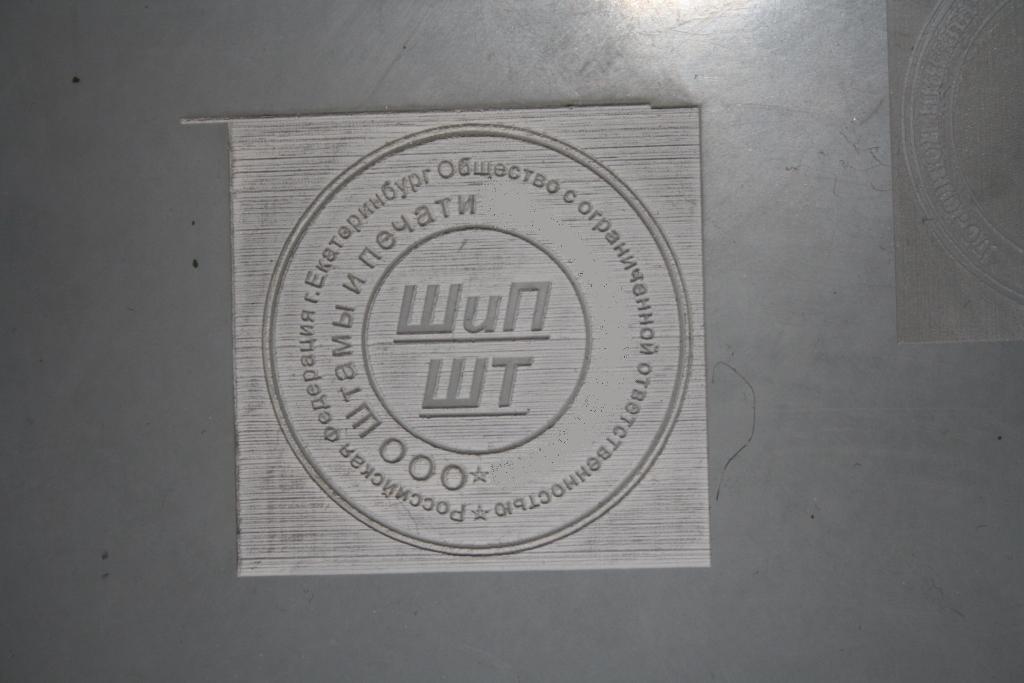

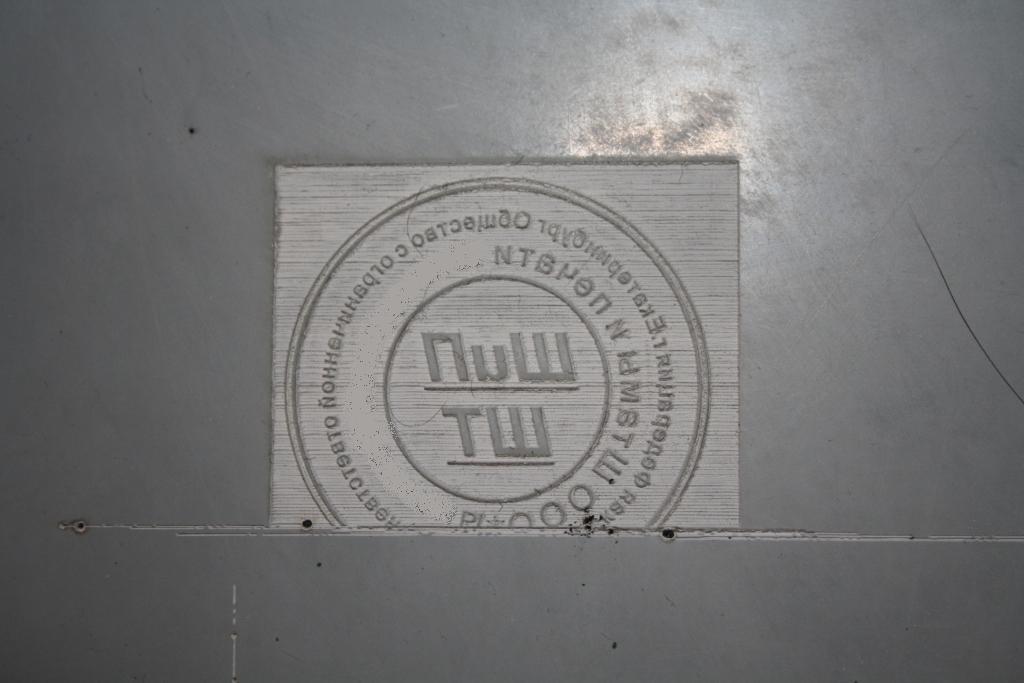

Сдвиг вначале. Ну, думаю, почти получилось. Пробую тот же макет, но отзеркаленый:
Разбег в конце в обе стороны с остановками.

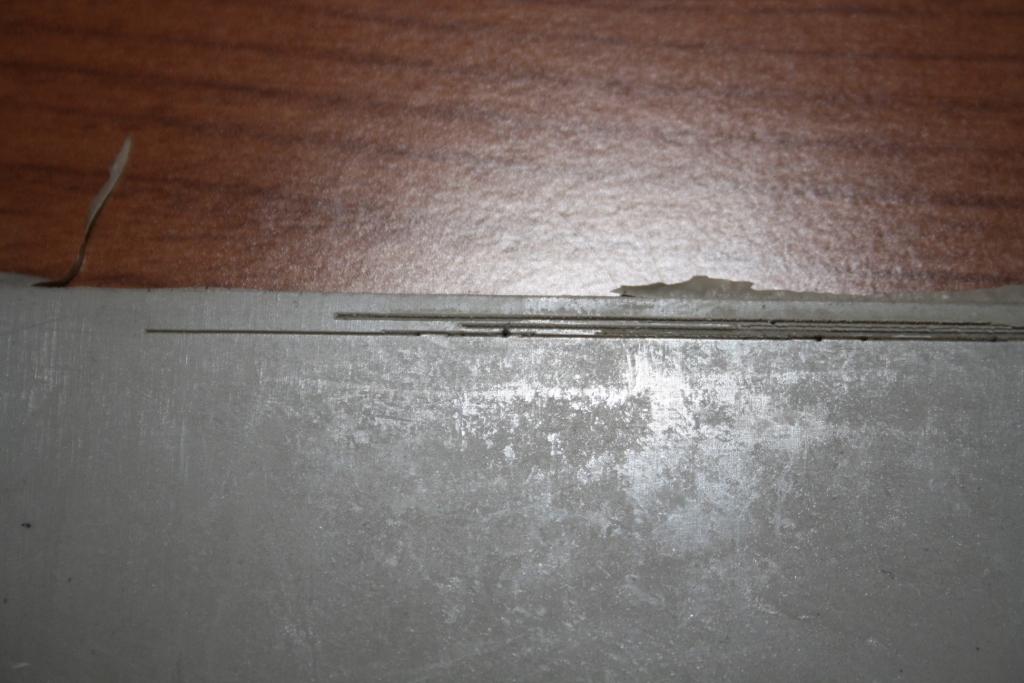

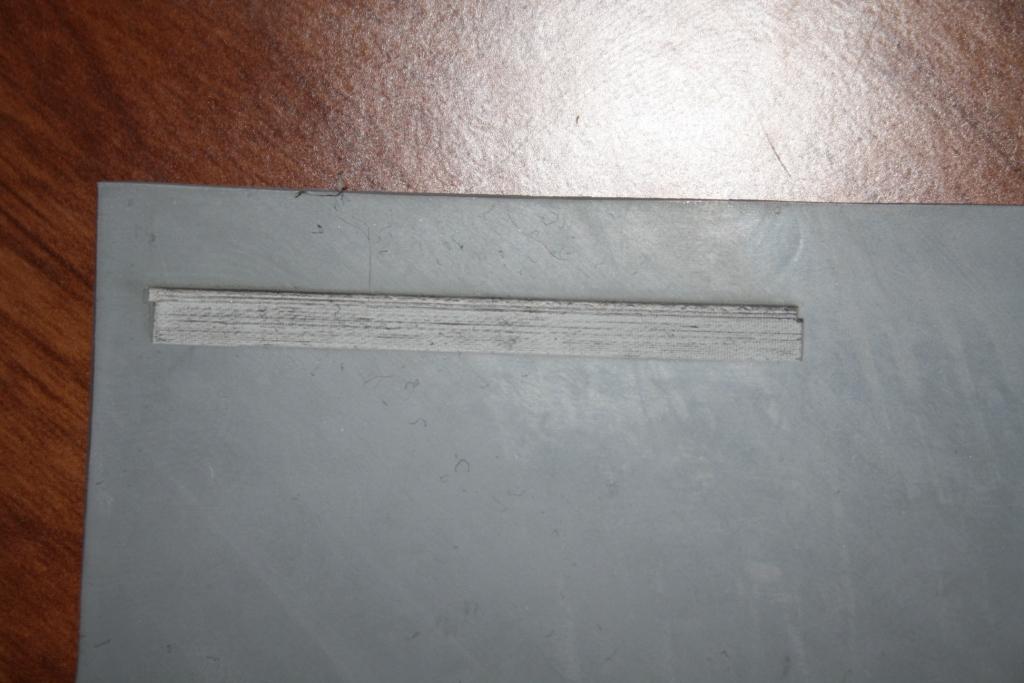

Начал гравировать пустой квадрат:
Сдвиг в самом начале.
Так же заметил, что в корел лазер сетка координат не соответствует реальности.
При перемещении макета в программе от "0" по полю "Х" сдвиг происходит при резке по "У" и наоборот.
Набросанный за 2 мин. макет в векторе #000000/#FFFFFF
Попробовал сегодня:
Сдвиг вначале. Ну, думаю, почти получилось. Пробую тот же макет, но отзеркаленый:
Разбег в конце в обе стороны с остановками.
Начал гравировать пустой квадрат:
Сдвиг в самом начале.
Так же заметил, что в корел лазер сетка координат не соответствует реальности.
При перемещении макета в программе от "0" по полю "Х" сдвиг происходит при резке по "У" и наоборот.
Servis
Знаток
Попробуйте погравировать без мощности, что бы можно было исключить механику, будет ли станок останавливаться или сбиваться?
Если не углядите тогда подложите простой лист бумаги и тестируйте на минимальной мощности
Ваша модель Халк-46 - вам нужна версия Corellaser 1.5 адаптированная по координатам для этой модели, просто выбираете из выпадающего списка Вашу модель и работаете, вышлю на почту.
Если не углядите тогда подложите простой лист бумаги и тестируйте на минимальной мощности
Ваша модель Халк-46 - вам нужна версия Corellaser 1.5 адаптированная по координатам для этой модели, просто выбираете из выпадающего списка Вашу модель и работаете, вышлю на почту.

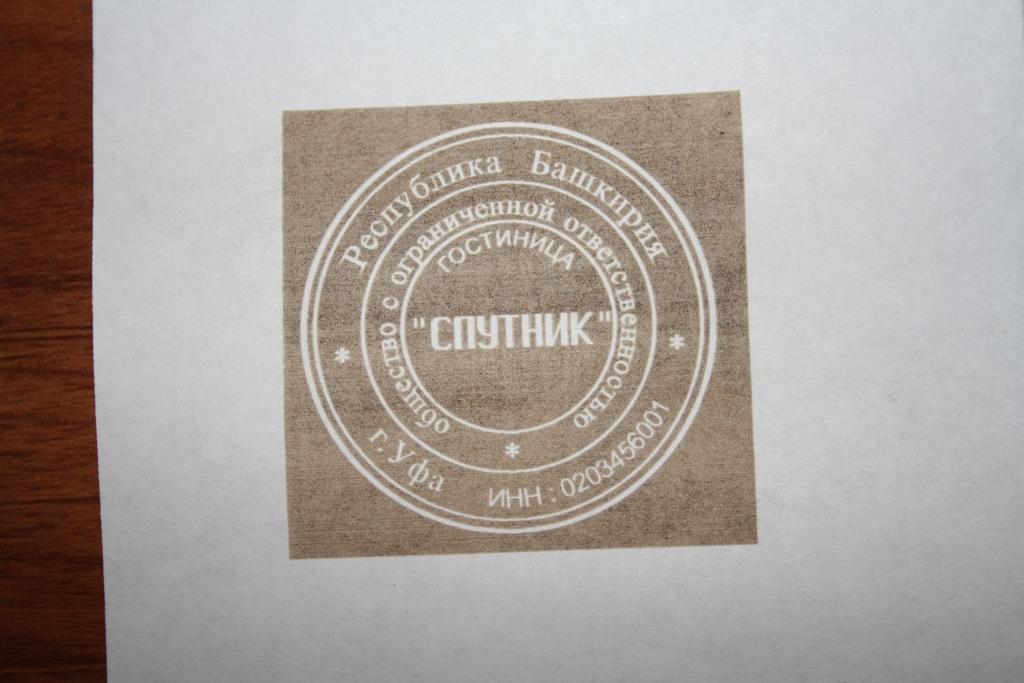

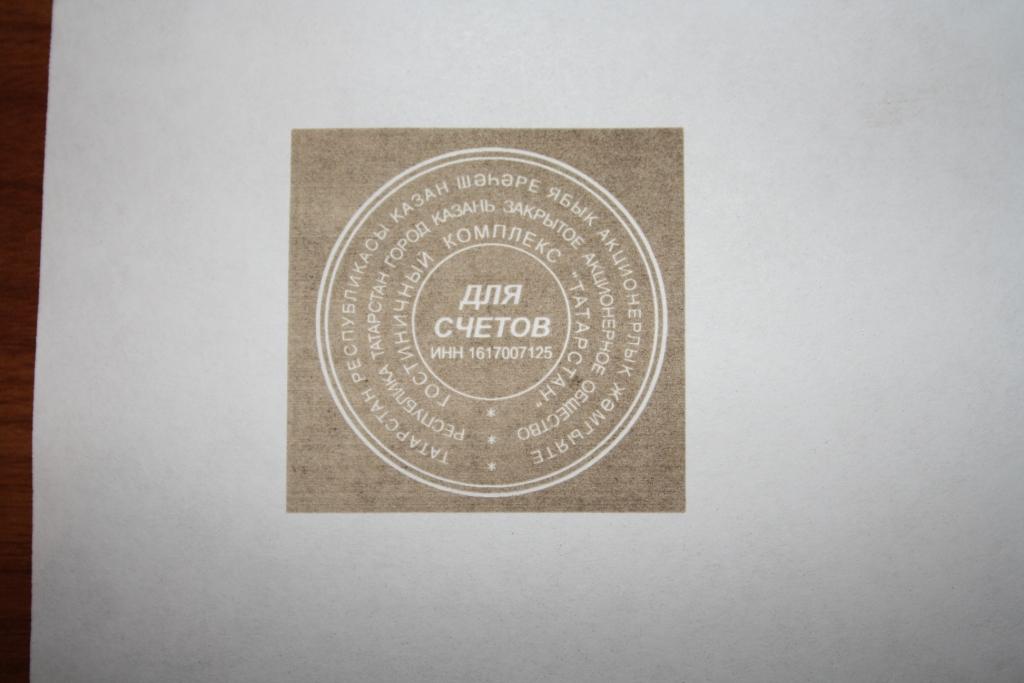

Сегодня попробовал на бумаге при минимуме мощности:
Несколько раз, разные макеты, скорость 10, результат такой:

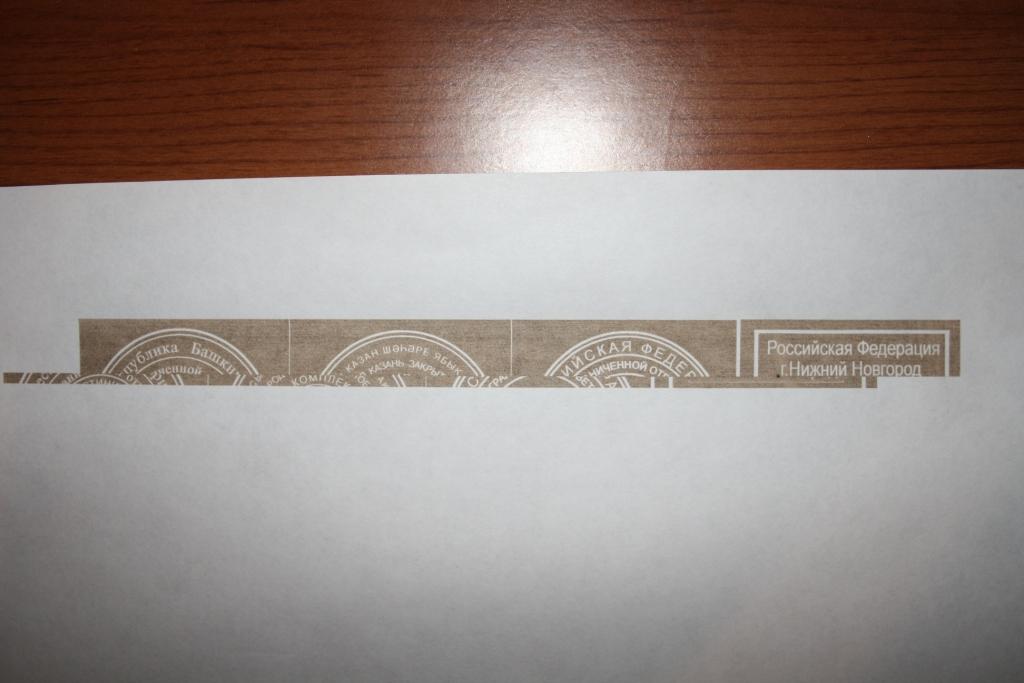

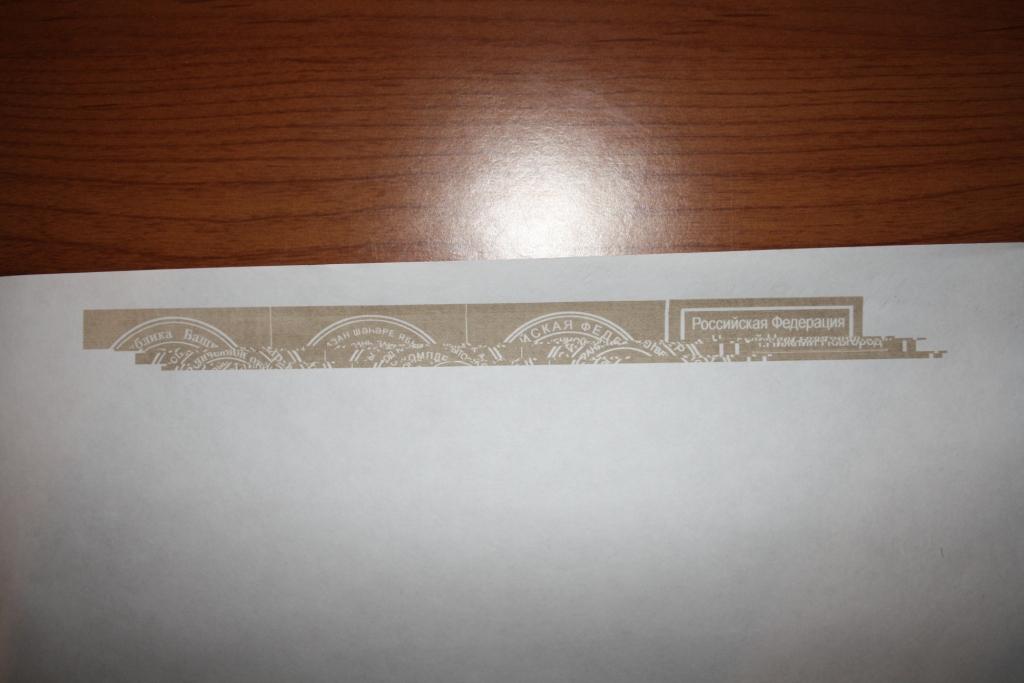

Далее отправил разом несколько макетов, скорость 10:
То же самое, скорость 15:
То же самое, скорость 8:
Далее попробовал отправить их по отдельности, скорость 10:
Несколько раз, разные макеты, скорость 10, результат такой:
Далее отправил разом несколько макетов, скорость 10:
То же самое, скорость 15:
То же самое, скорость 8:
Далее попробовал отправить их по отдельности, скорость 10:
Servis
Знаток
Если увеличить мощность, сдвиги чаще проявляются?
Если возможно, пришлите видео со звуком на почту поддержки, будем разбираться. Посмотрите еще длинный плоский шлейф на моменты излома, перепроверьте все контакты, в ночное время или в темном помещении посмотрите нигде не коротит, так проще увидать. Также вариант попробовать потестировать станок в режиме резки на этих же параметрах, создайте разных по форме фигур, позже добавить скорости.
Если возможно, пришлите видео со звуком на почту поддержки, будем разбираться. Посмотрите еще длинный плоский шлейф на моменты излома, перепроверьте все контакты, в ночное время или в темном помещении посмотрите нигде не коротит, так проще увидать. Также вариант попробовать потестировать станок в режиме резки на этих же параметрах, создайте разных по форме фигур, позже добавить скорости.

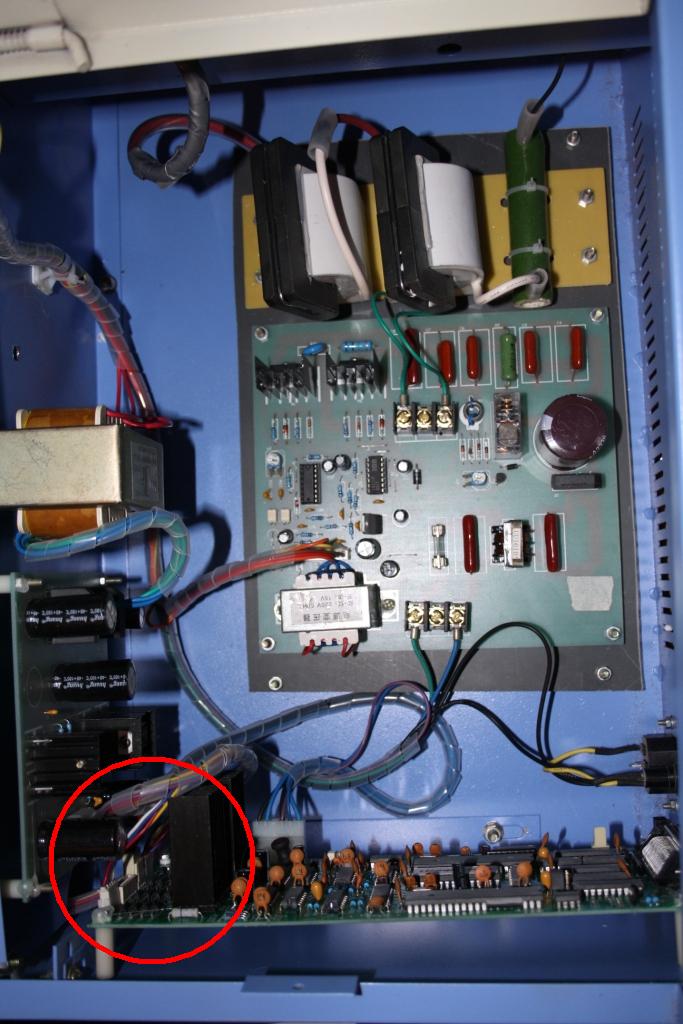

Похоже нашел причину.
Шлейфов там как таковых нет, есть отдельные провода в пластиковой скрутке.
В выделенном круге группа разъемов объединяются в одну скрутку и уходят на каретку.
Каждый раз, когда я задеваю эту скрутку произвольно возникают следующие симптомы:
- при включении станка каретка стопорится по оси Y при возвращении в начальную точку (при этом шумит жутко).
- при старте каретка возвращается в исходно положение, но при начале гравировки останавливается по оси Х (если надо, могу выслать видео).
- начинаются сдвиги.
Иногда удается найти положение, что спокойно и без всяких дефектов гравируется печать на нормальной мощности. Режет тоже нормально.
В темноте смотрел - вроде ничего не коротит.
Может заменить шлейф?
Шлейфов там как таковых нет, есть отдельные провода в пластиковой скрутке.
В выделенном круге группа разъемов объединяются в одну скрутку и уходят на каретку.
Каждый раз, когда я задеваю эту скрутку произвольно возникают следующие симптомы:
- при включении станка каретка стопорится по оси Y при возвращении в начальную точку (при этом шумит жутко).
- при старте каретка возвращается в исходно положение, но при начале гравировки останавливается по оси Х (если надо, могу выслать видео).
- начинаются сдвиги.
Иногда удается найти положение, что спокойно и без всяких дефектов гравируется печать на нормальной мощности. Режет тоже нормально.
В темноте смотрел - вроде ничего не коротит.
Может заменить шлейф?
Привез халк 46
Сразу же наблюжаются подобные проблемы, координатная сетка корел лазер 1.6 не соответсвет действительности, лазер долбится об стенки и хочет там чего-то отгравировать, хотя иногда вроде нормально попадает. Сдвиги при гравировке как на фото выше, если нужно, могу свои "сдвиги" выложить
прошу помощи!
Сразу же наблюжаются подобные проблемы, координатная сетка корел лазер 1.6 не соответсвет действительности, лазер долбится об стенки и хочет там чего-то отгравировать, хотя иногда вроде нормально попадает. Сдвиги при гравировке как на фото выше, если нужно, могу свои "сдвиги" выложить
прошу помощи!
