Примеры работ выполненных на Халк60

[SKV]

Примеры работ, выполненных на лазерном станке Халк60 (с нашего производства)

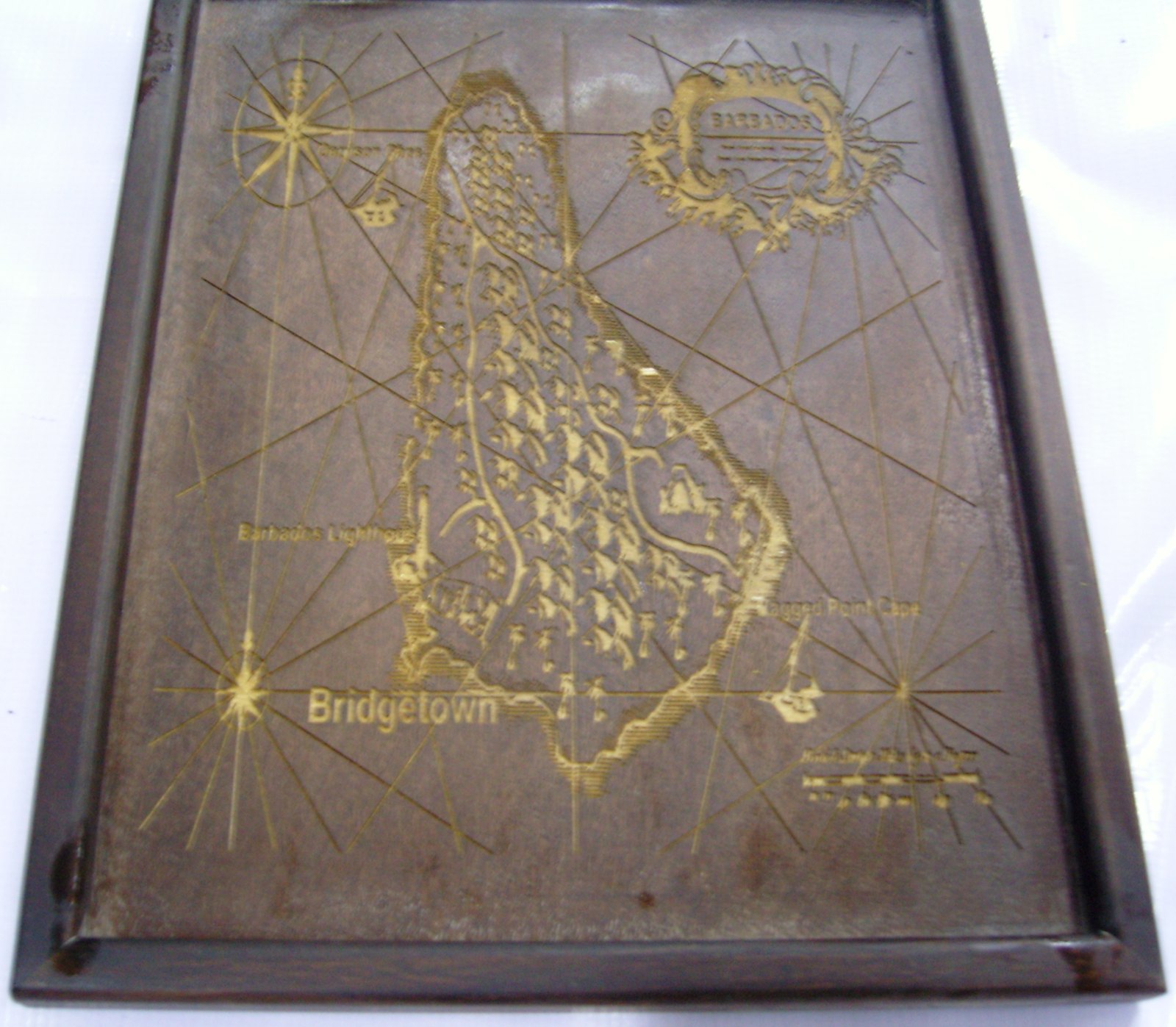

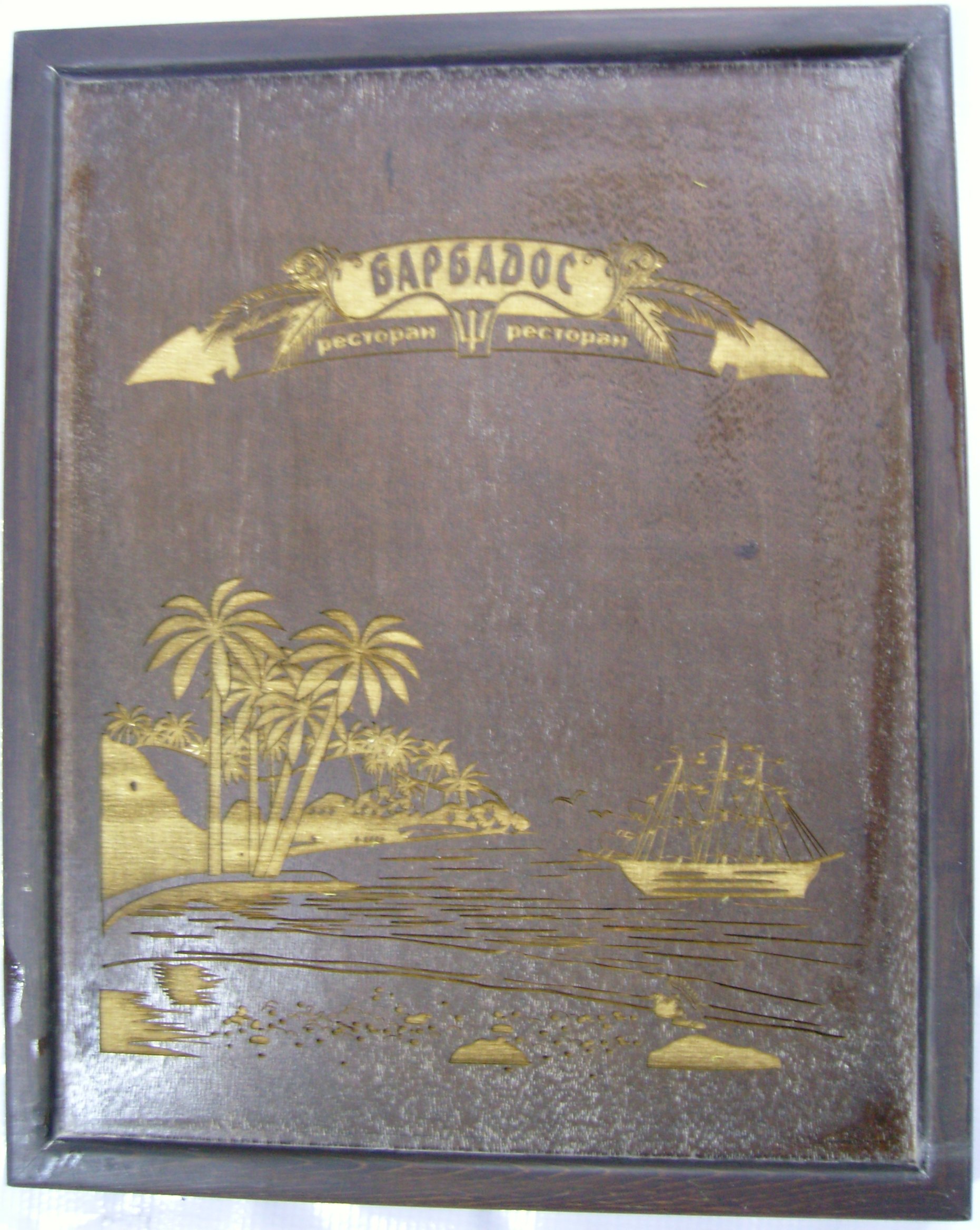

Гравировка (стилизация ресторана) по лакированной фанере



[SKV]

С обратной стороны



[SKV]

Гравировка сложного орнамента



[borelia]

Вот, так сказать, проба луча (пера)

Фанера 4 мм и оргстекло 1 мм








Сразу вопрос- Это нормально так обгорать краю? что можно сделать?



[halkru]

Может это и не нормально, но таковы физические процессы лазерной резки (нагрев материала до температуры испарения), сопровождаемый горением материала ... как вариант - подача в зону резки газа предотвращающего горение (СО2 ..)



[borelia]

Для сравнения хотелось бы узнать кто на каких режимах режет фанеру 4мм (береза)
А так обгорает она потому что не качественная (из сырого шпона), полежала 2 дня и начало из нее пропеллер кутить

я режу при след параматрах - мин - 75 макс - 90 , скорость - 0,3 мв сек



[halkru]

Могу сказать только, что фанера - один из неудобных материалов для лазерной резки т.к. имеет не однородную структуру



[FISHER]

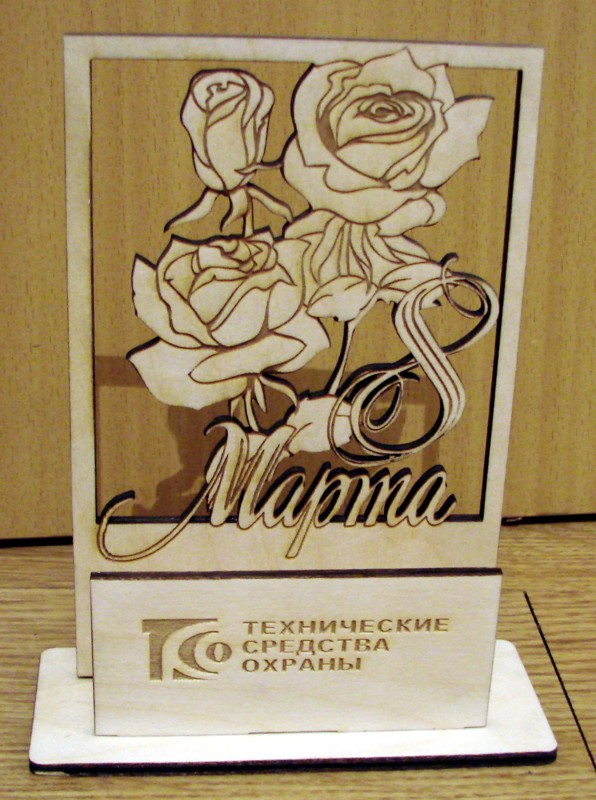

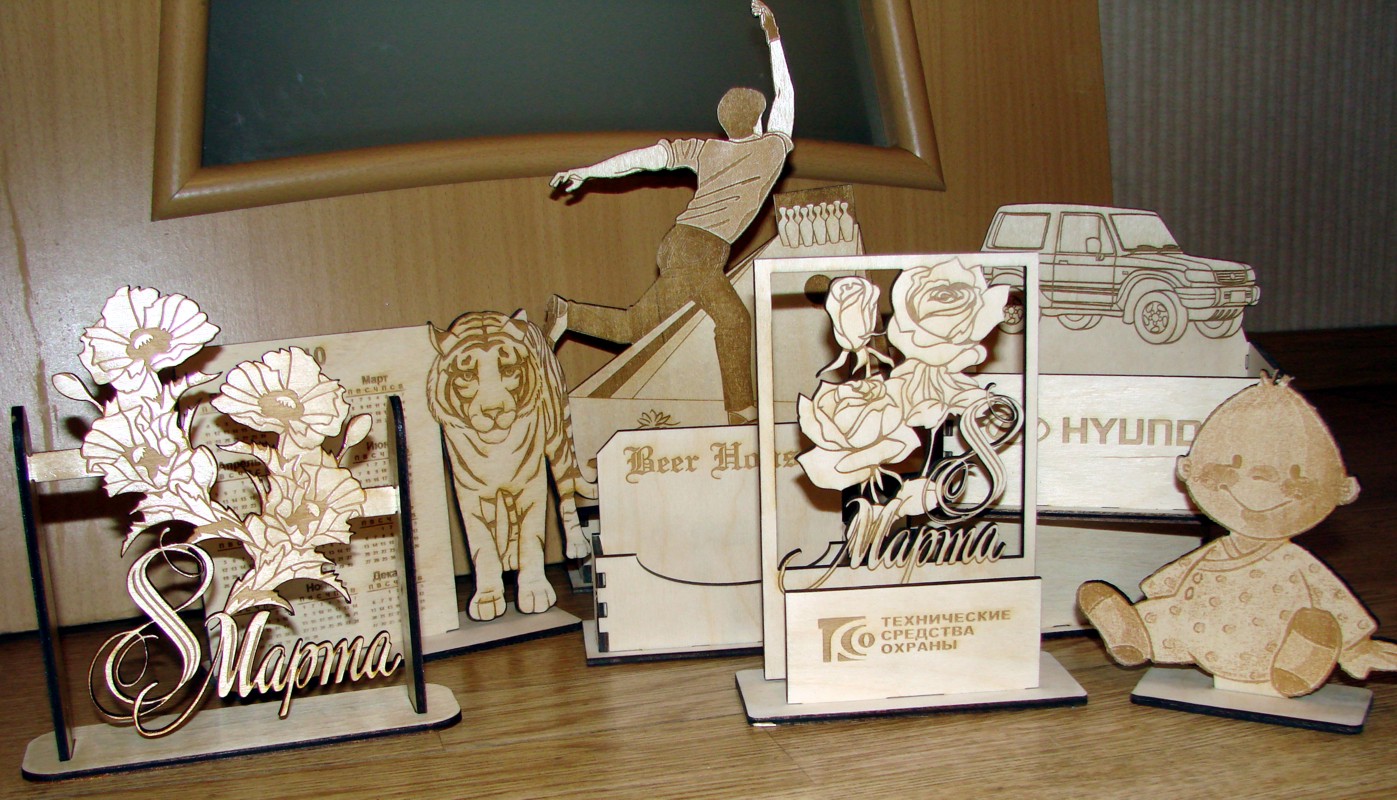

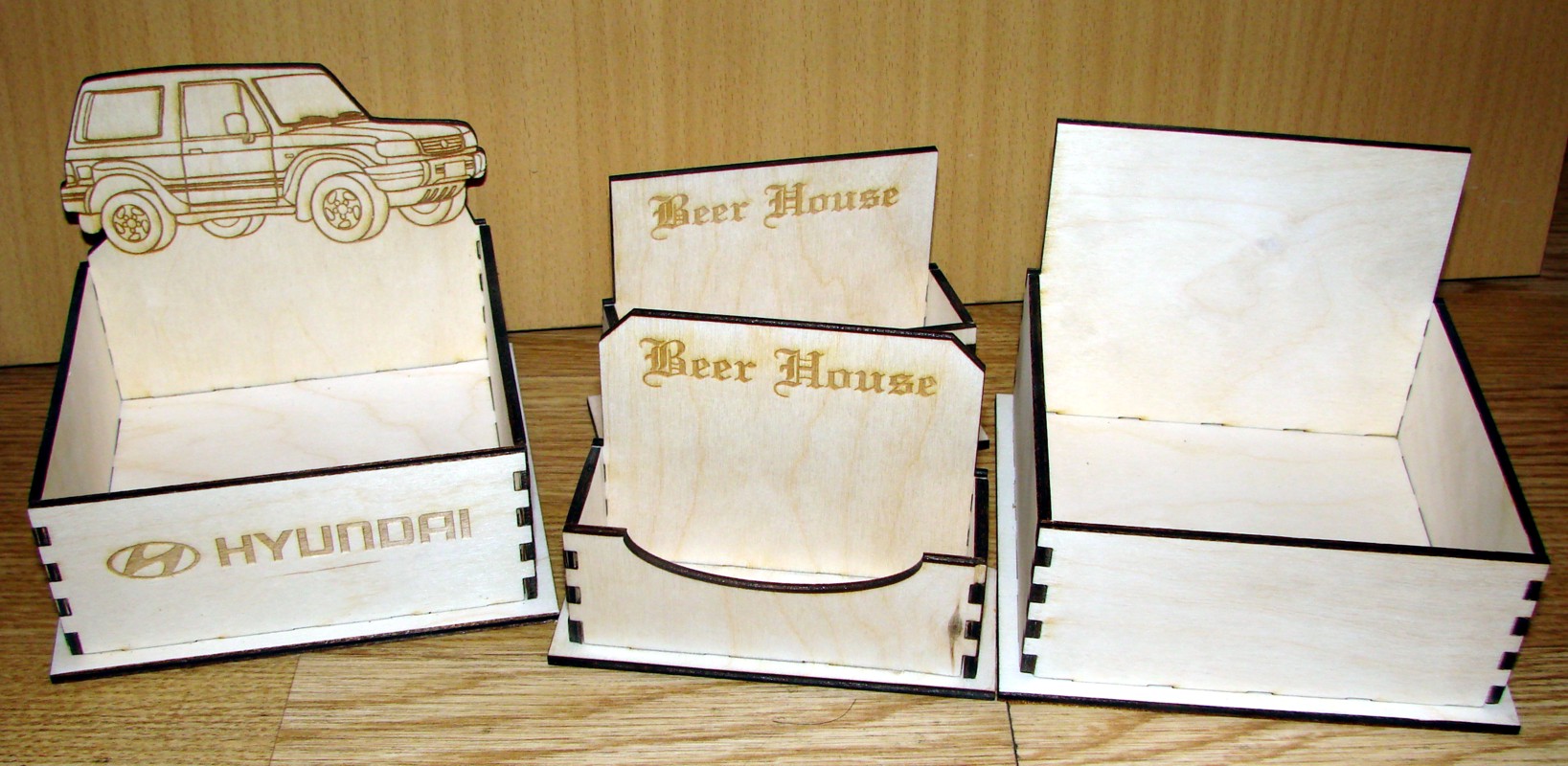

По поводу фанеры... Вчера прокололся, купил пару листов шлифованной фанеры - НЕ РЕЖЕТ! Два прохода - не режет. Третий проход - гореть начинает, но не режет. Начал выяснять в чём дело. Оказалось, что это фанера ВЛАГОСТОЙКАЯ, для наружных работ. Внутренний слой пропитан какой-то гадостью, которая горит и не пропускает луч. Расщепил несколько кусков, посмотрел. Так что имейте в виду, берите фанеру исключительно для использования внутри помещения.
А так, обычная 4-ка режется у меня на скорости 0,45 м/мин (это при подсевшей трубе).

Хотел накидать боль фоток, но ограничение - только пять.



[FISHER]

Ладно, есть еще "ответы" ))

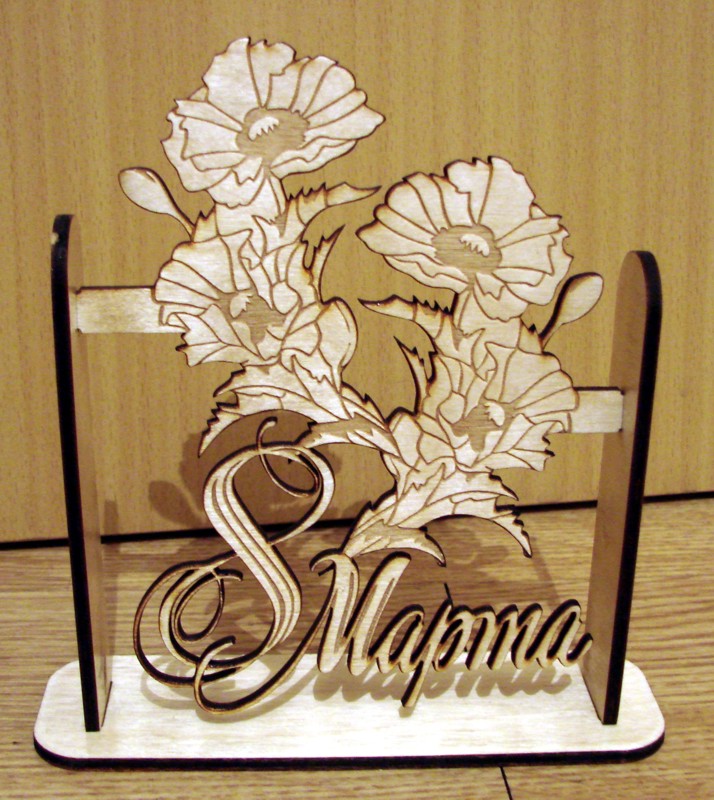

Это только фанера.

Остальные примеры работ на лазере выкладывать?



[halkru]

Немного подправил, сделал как вложения, лучше так размещать ...
Мне кажется хорошие работы, заслуживают внимания.



[FISHER]

Ok! Спасибо.
Сейчас ещё добавлю фоток своих работ. Кстати, Константин, а на "конкурс "излучатель в подарок" - сколько "нафлудить" фотками нужно?)) А то труба "совсэм плохой стал, нэ режэт".



[FISHER]

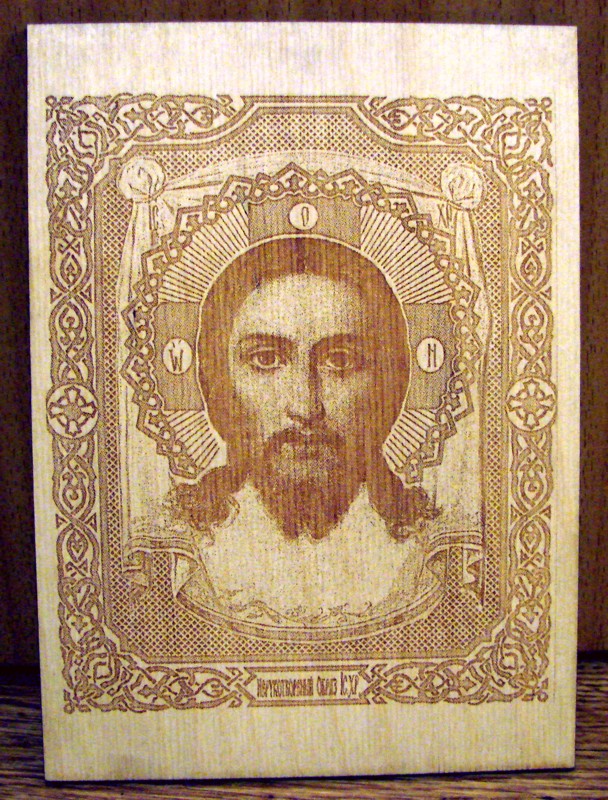

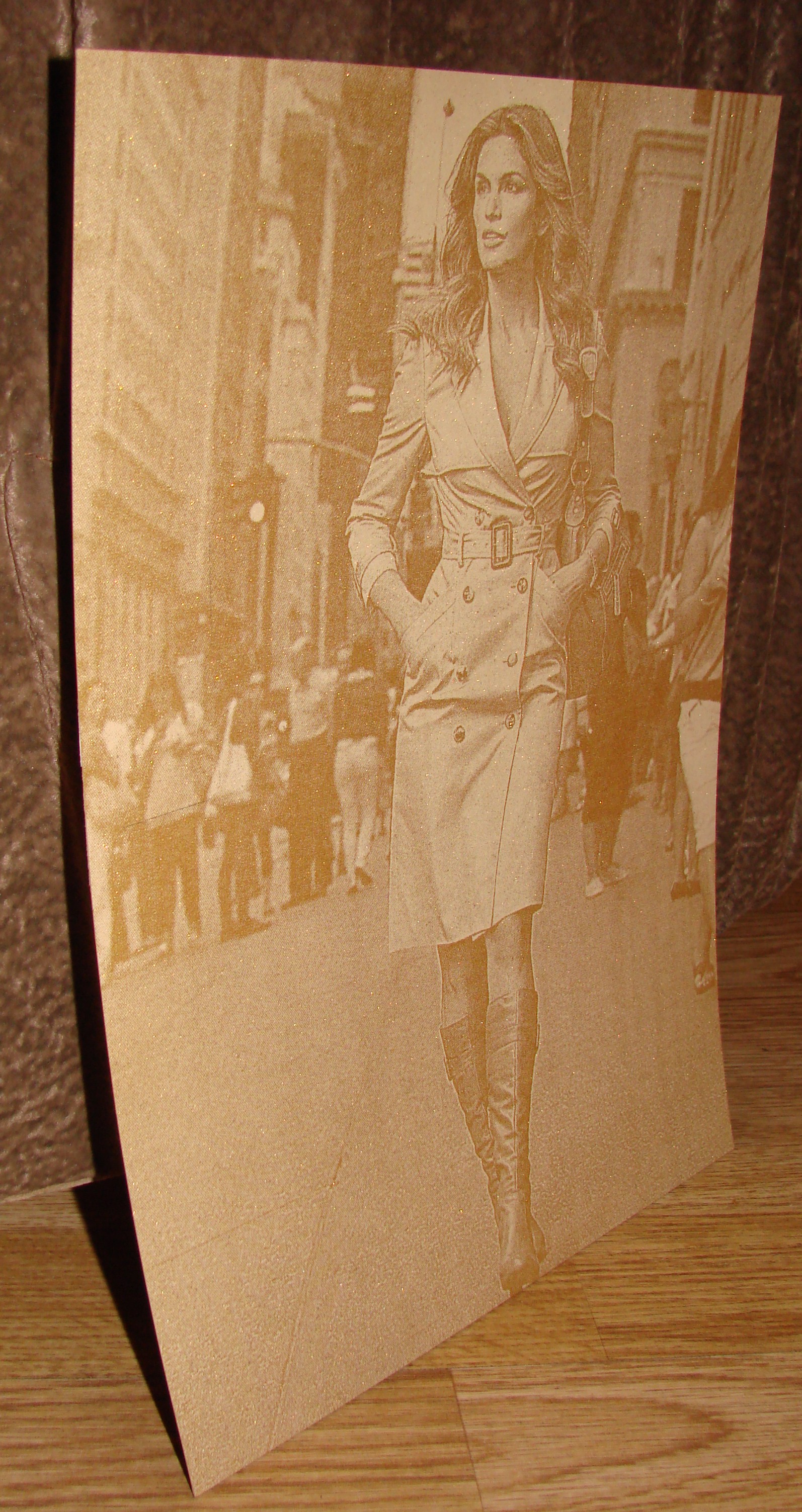

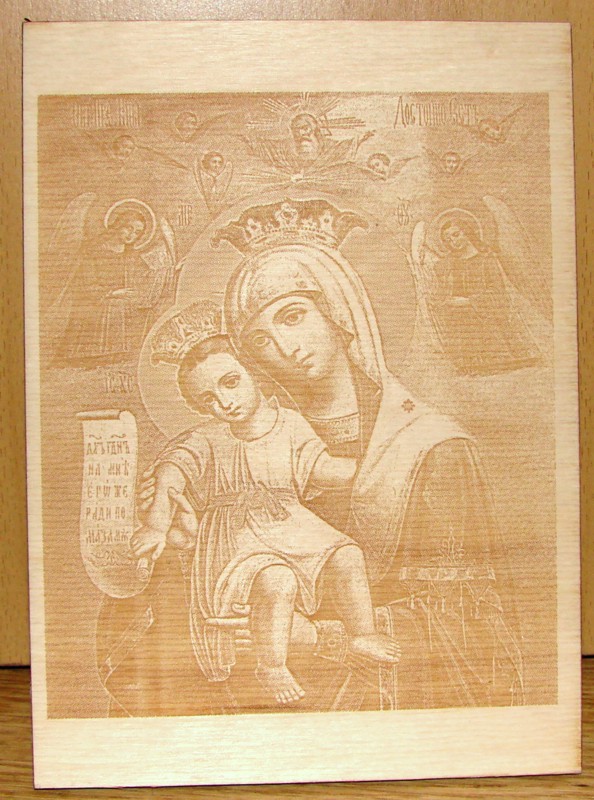

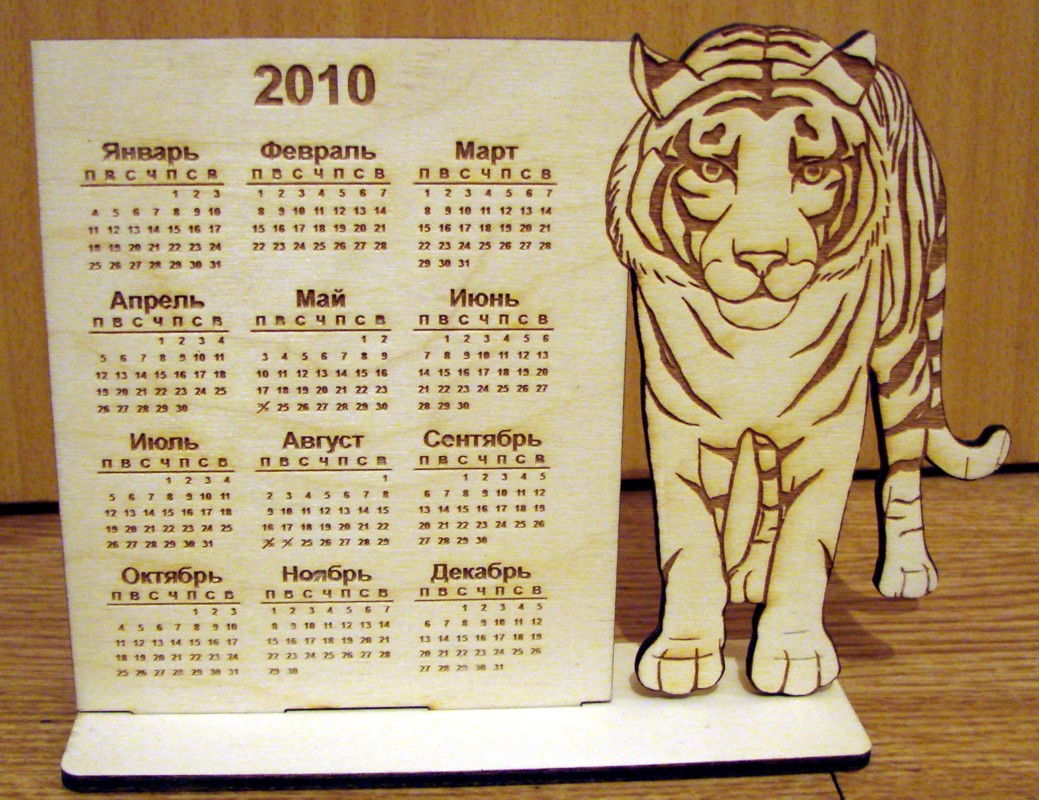

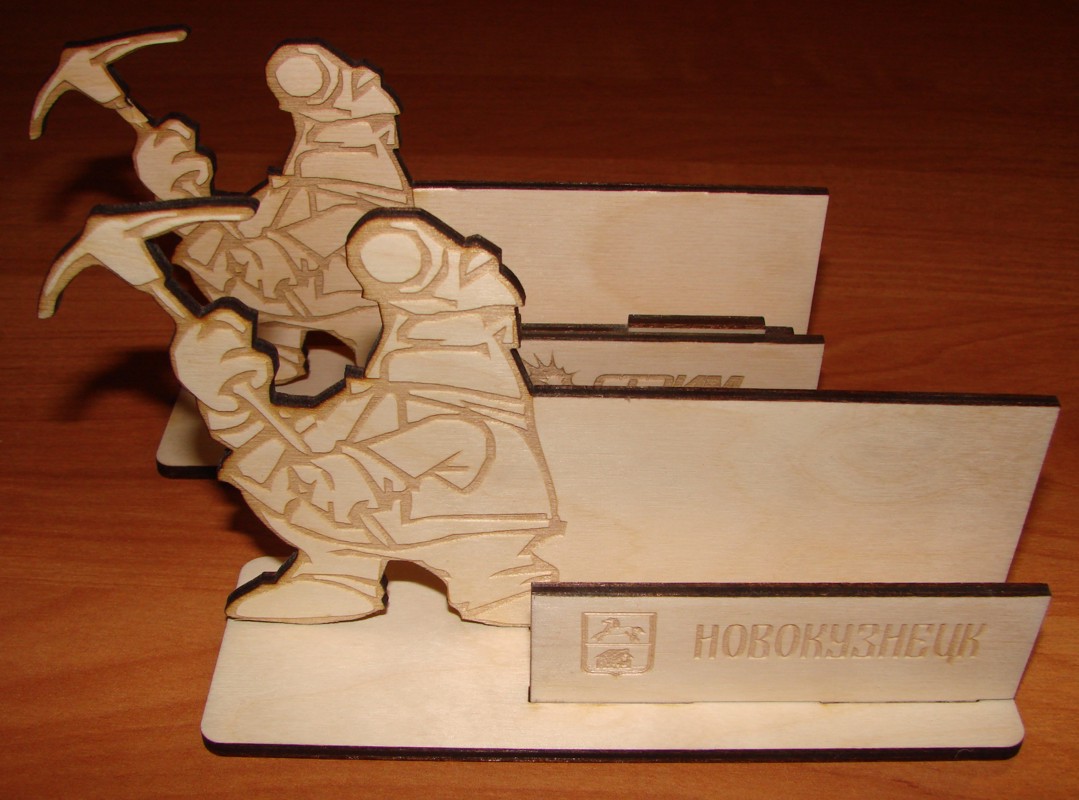

Ну собственно вот. Гравировка, резка...
Думаю, что всё более-менее понятно.



[FISHER]

Скопировал сюда свой пост почти трехгодичной давности:

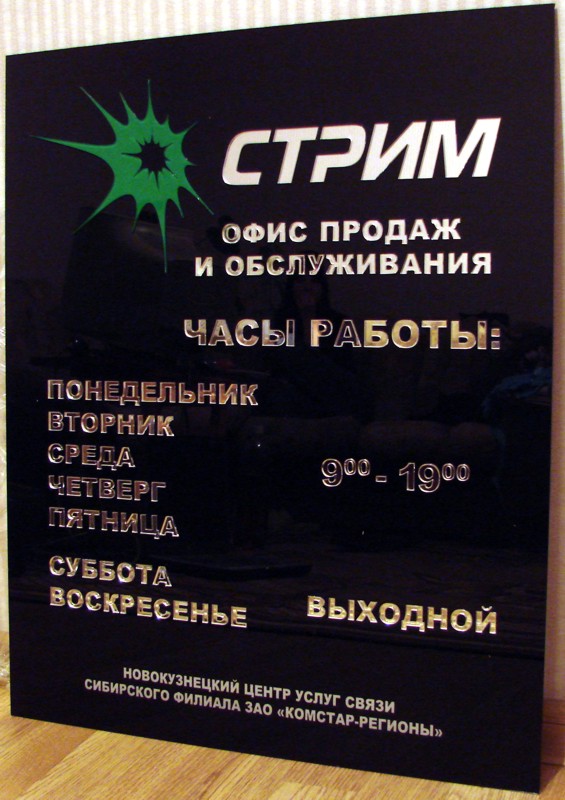

Решил попробовать с композитом, но у меня получился "казус" - не было черного алюобонда (а про доставку Дибонда наши ВэМаТековцы и слушать не хотели - типа проблемно). Взял с уценкой (царапнутый посередке) лист золотистого алюкобонда и отвез в автомалярку (можно было и самому из баллончика опрыскать, но КУЧА доводов за то, что лучше это сделает специалист).
Итак, если коротко: лист, (кстати, упустил) раскроенный лобзиком, и просверленный по месту крепления, красится и лакируется автохимией.
Затем - гравируется до металла.
Затем покрывается еще одним слоем лака...



[FISHER]

Продолжаю рыться в архивах



[halkru]

Водка - отпад, а круглую на чем делали?



[FISHER]

Круглую бутылку гравировал на Mercury, только там у меня есть приспособления для гравировки цилиндрических поверхностей.
Гравировка стекла без сколов вобще штука сложная...



[FISHER]

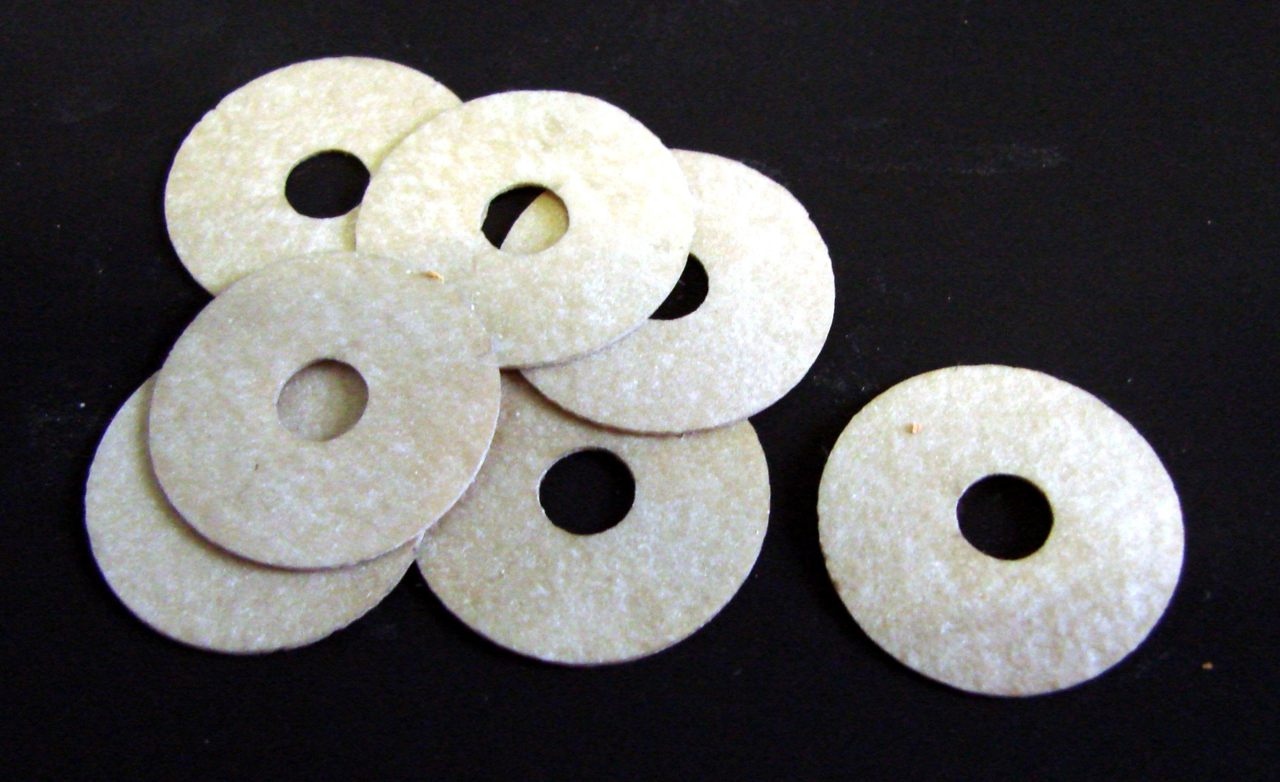

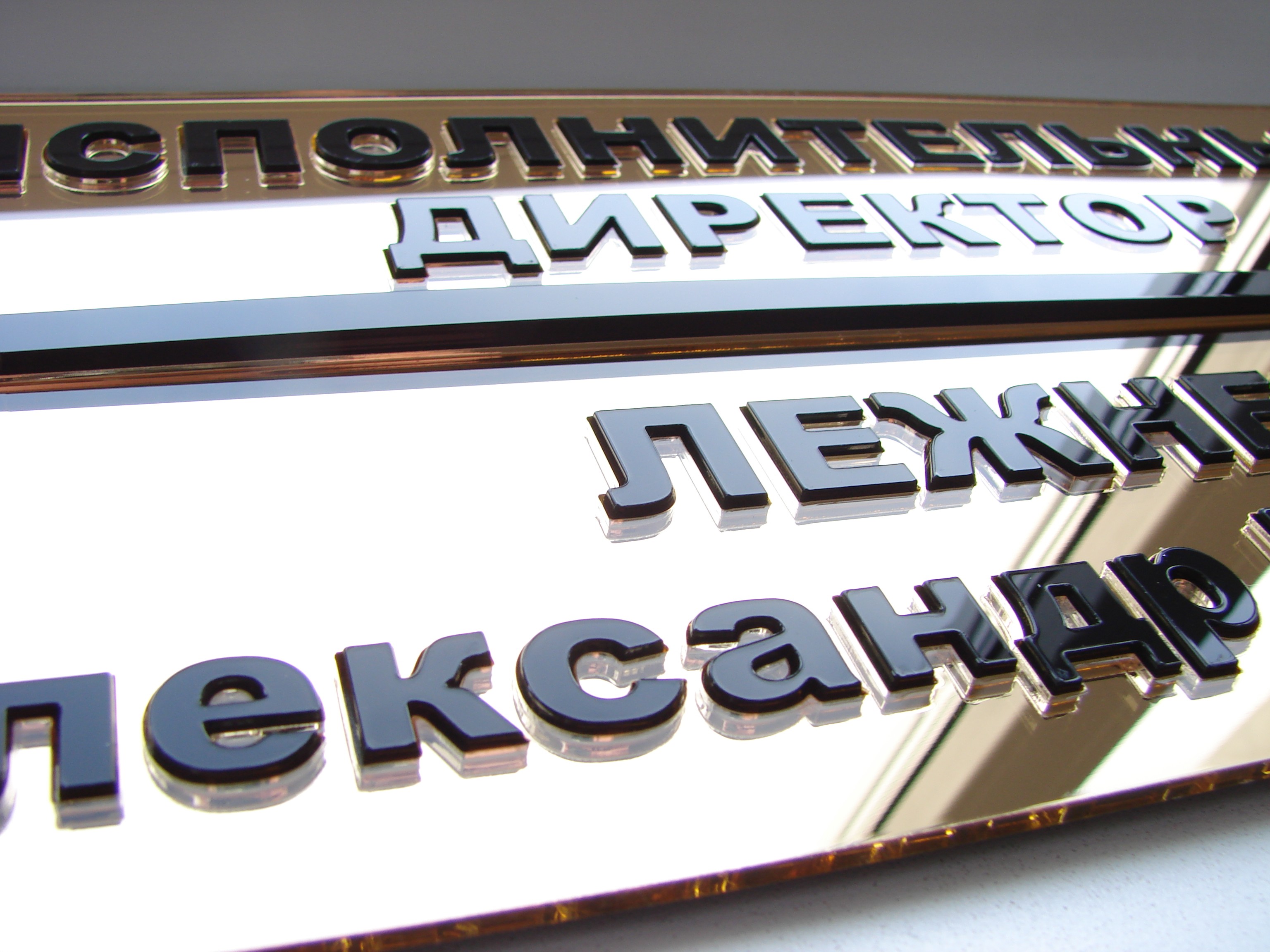

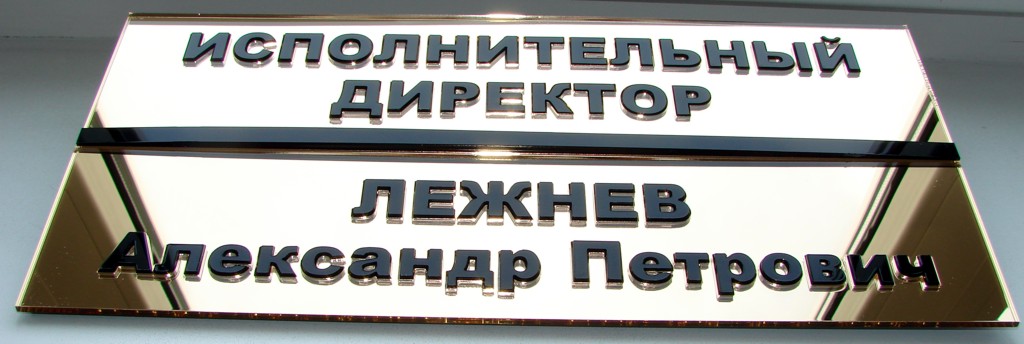

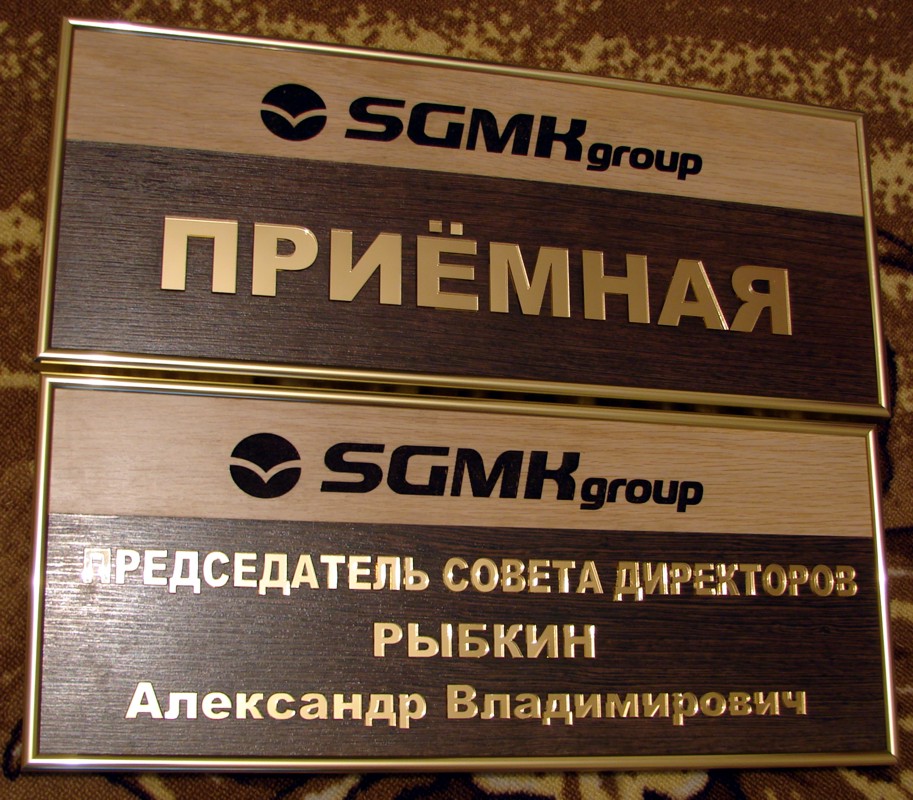

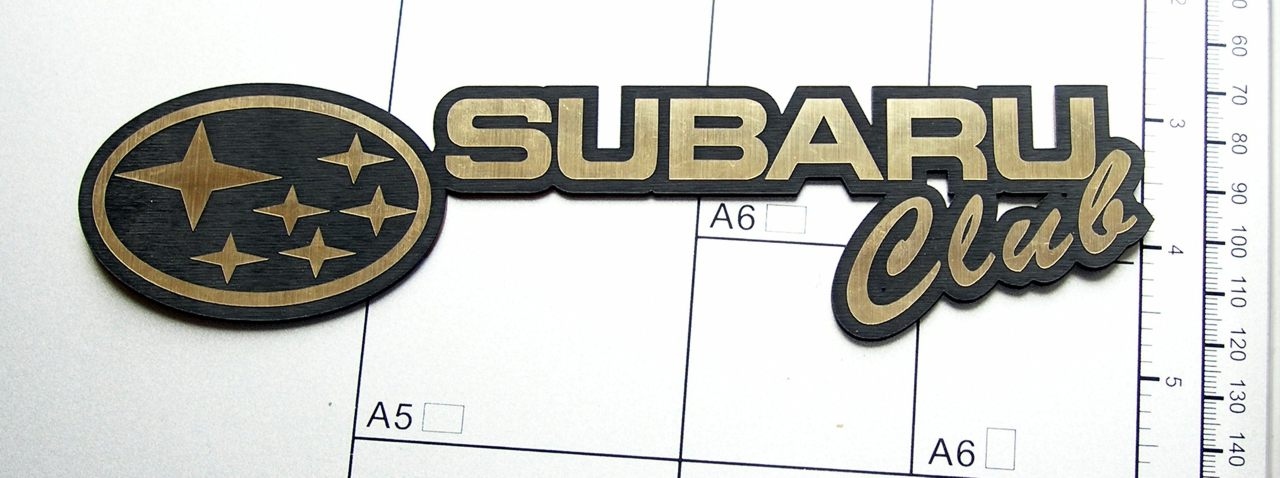

Ну это шильд на машину - двуслойный пластик Rowmark. И резка обычного медицинского жгута - присоски для захвата бумаги на офсетной машинке.



[FISHER]

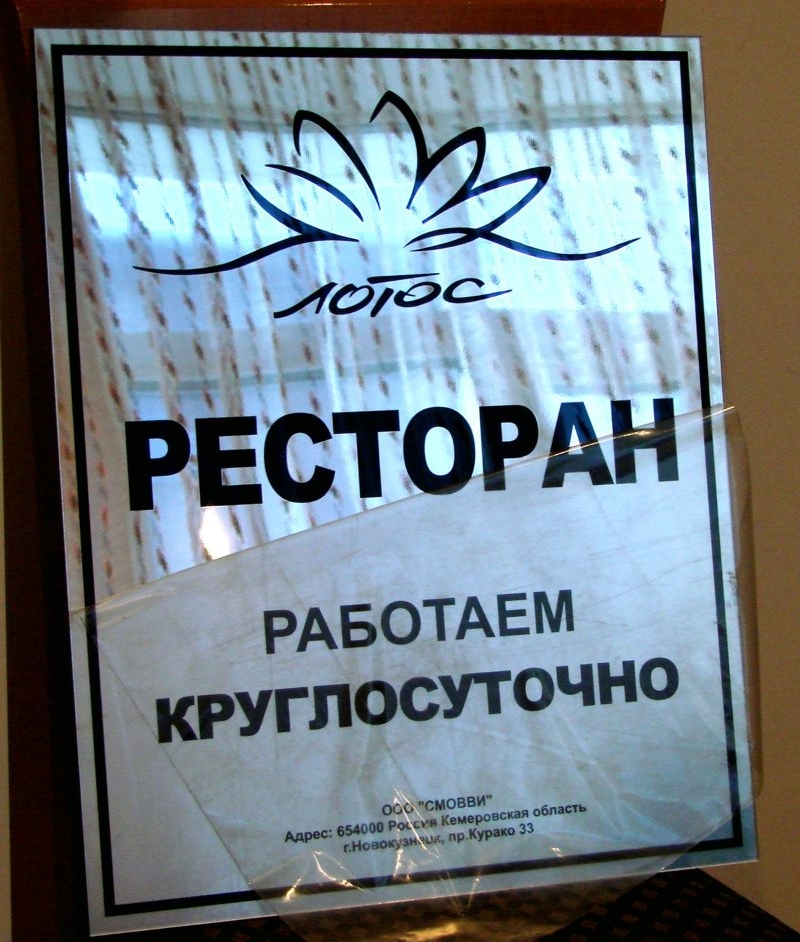

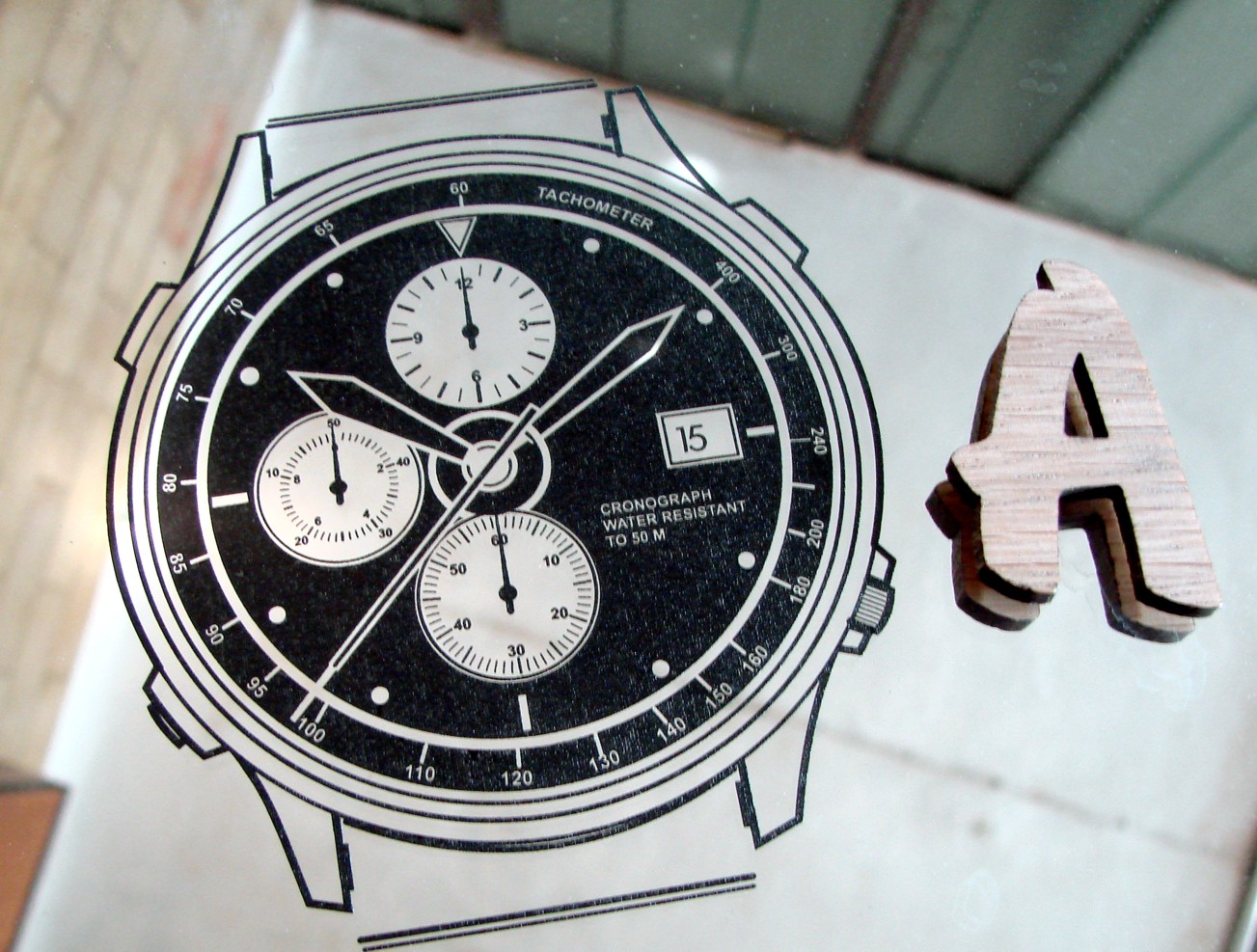

Часы - гравировка зеркального полотна, с последующей заливкой краской (кусок старого зеркала, на новом пробовал - не програвировывает , видимо амальгама уже другая). Вывеска - зеркальный акрил, там с гравировкой амальгамы никаких проблем не было.



[FISHER]

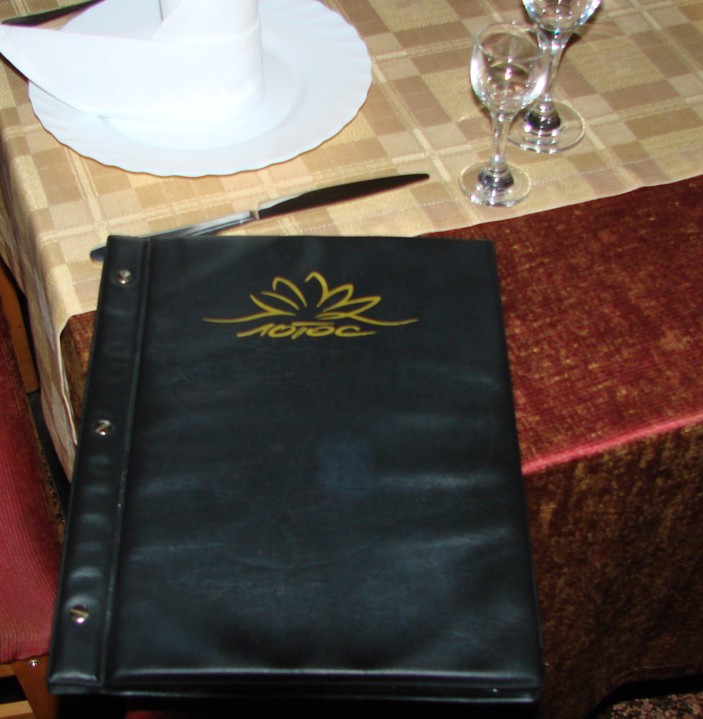

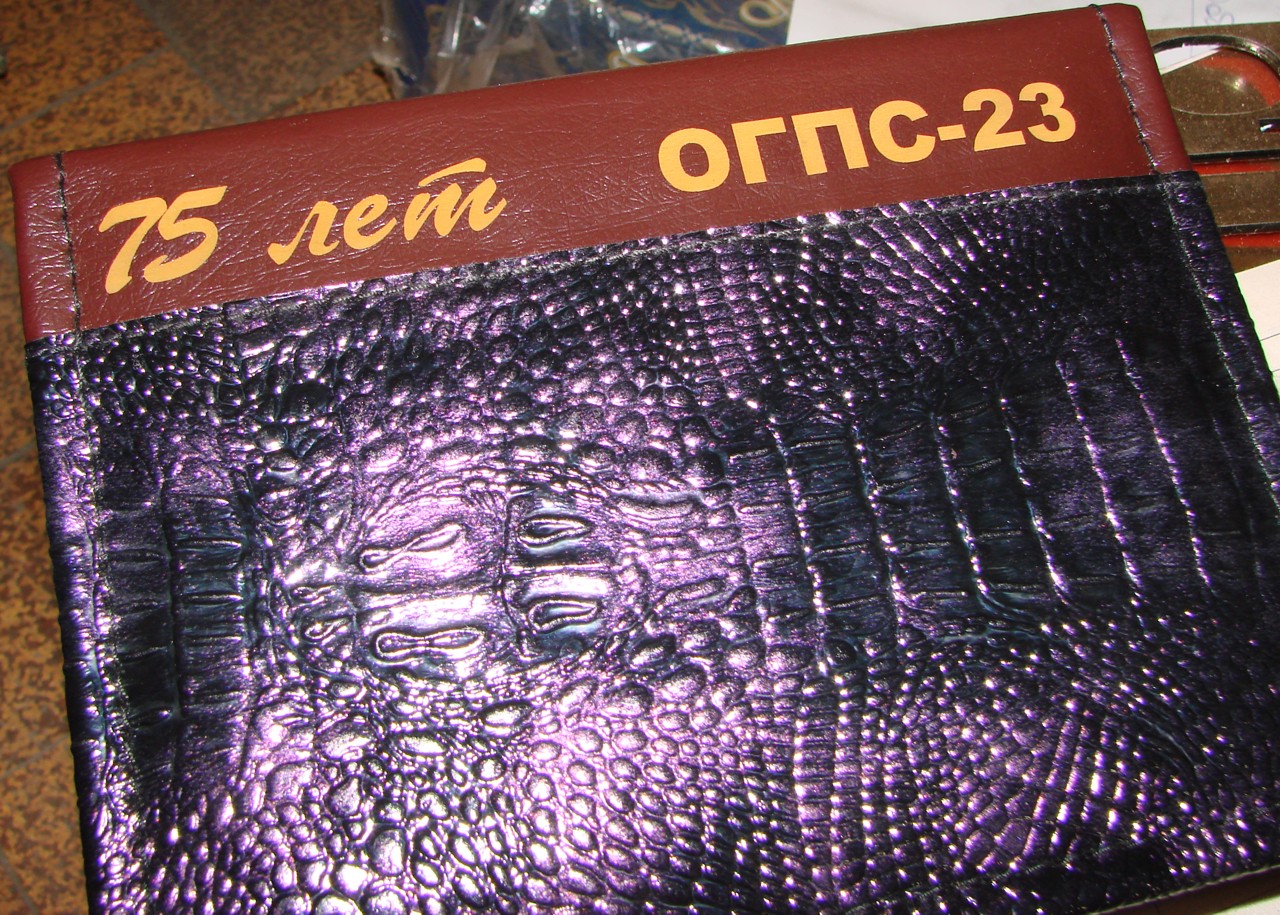

Гравировка кожзаменителя, на каждом изделии - свой эффект, но чаще всего после подгорания краски появляется желтоватый цвет.



[FISHER]

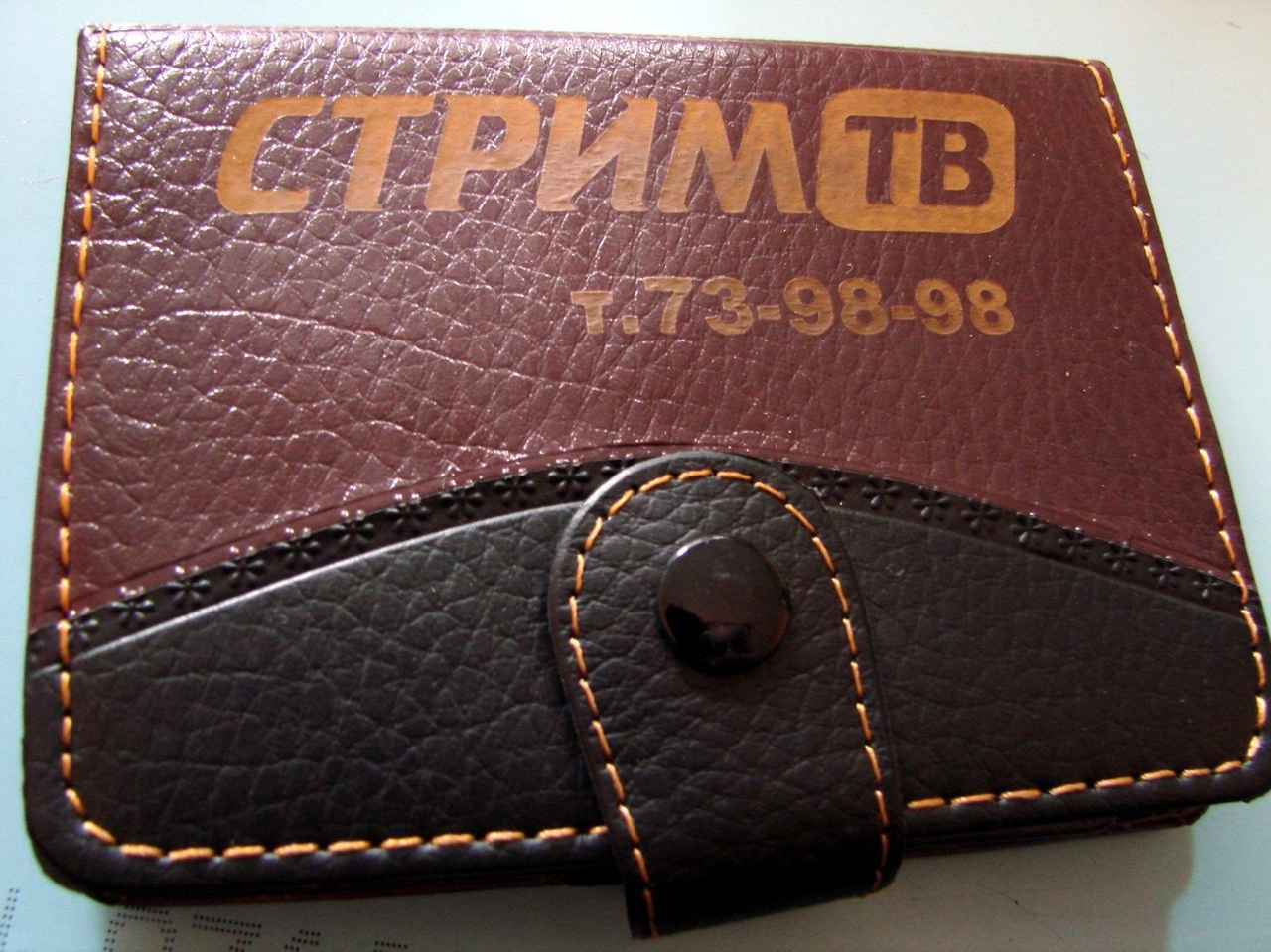

Тоже кожзаменитель.
