Портал не передвигается по оси X, мотор дергается но не идет

[Serolka]

Очередная проблема. У меня станок фирмы Ruije. Модель не знаю там всё по китайски. Подключение станка 220 в а шпиндель 3-ёх фазный с водяным охлаждением. Работает с NC Studio. Внезапно перестал передвигаться по оси х, мотор дёргается но не идёт. Менял подсоединение на другие моторы они тупят а этот работает-значит не мотор. Вкоробке стоят 4 блока микростеп драйвер MD 882. Отключаю их по очереди все операции всеравно работают-незнаю как их проверить не знаю. Подскажите в чём вообще может быть дело.



[vv92]

Попробуйте уменьшить скорость (подвигайте ручным перемещением на малой скорости), смажте направляющие и посмотрите не мешает ли чтонибудь перемещению (шуруп или крупная стружка попала между рейкой и шестерней).



[SKV]

Очередная проблема. У меня станок фирмы Ruije. Модель не знаю там всё по китайски. Подключение станка 220 в а шпиндель 3-ёх фазный с водяным охлаждением. Работает с NC Studio. Внезапно перестал передвигаться по оси х, мотор дёргается но не идёт. Менял подсоединение на другие моторы они тупят а этот работает-значит не мотор. Вкоробке стоят 4 блока микростеп драйвер MD 882. Отключаю их по очереди все операции всеравно работают-незнаю как их проверить не знаю. Подскажите в чём вообще может быть дело.

Ruije - один из крупных заводов. Должно все работать.
Несколько сумбурное описание, трудновато понять - "Менял подсоединение на другие моторы они тупят а этот работает-значит не мотор" расшифруйте - разберемся



[Serolka]

Пересоединял провода - менял моторы местами. Тот который не двигается -работает, а тот который работал - начинает дрыгаться.



[SKV]

Проверьте провода от контроллера ШД до двигателя (прозвоните), частенько бывает - вытягиваются и обрываются в гибком кабель - канале



[Serolka]

Большое спасибо за ответы. Всех с новым годом! Провода прозвонил вроде все целые.



[SKV]

Большое спасибо за ответы. Всех с новым годом! Провода прозвонил вроде все целые.

С НОВЫМ ГОДОМ!!!

Тогда идем дальше - отсоединяем шаговик от нагрузки (ШВП) и проверяем ...
1. не работает двигатель - идем назад - провода, драйвер+питание, блок управления
2. Владимир (vv92) уже писал - ищем проблемы в механической части, подклинивание, стружка, задиры ...



[vv92]

Здесь скорее всего провода или контакты, провод может быть сломан и "контачит через раз". Возможно кто нибудь пощелкал переключатели на драйвере и двигателю не хватает тока (у руского человека постоянно чешутся руки). И проверьте драйвер, может подгорел, но обычно не работает совсем.



[SKV]

Пересоединял провода - менял моторы местами. Тот который не двигается -работает, а тот который работал - начинает дрыгаться.

А вот, не дочитал
в каком месте меняли провода?
Возле драйверов или на самих моторах?
Если возле драйверов - меняйте драйвер



[Serolka]

Огромное спасибо за ответы, разобрался окозались провода. Но теперь новая проблема. Программа Nc Studio 5.4 сегодня не открылась, выдала ошибку драйвера (якобы при самопроверке файл драйвера не найден). Переустановил систему,программу но ошибка осталась. Подскажите пожалйста в чём дело и есть ли ограничение по сроку работы программы.



[vv92]

Выньте плату, удалите ее как устройство в Винзузах, снесите НСстудио и по новой установите. Некоторые производители, продающие в рассрочку оборудование защищают программу паролем, работающим месяц (нужно оплатить очередной взнос и получить новый пароль).



[Maxx77]

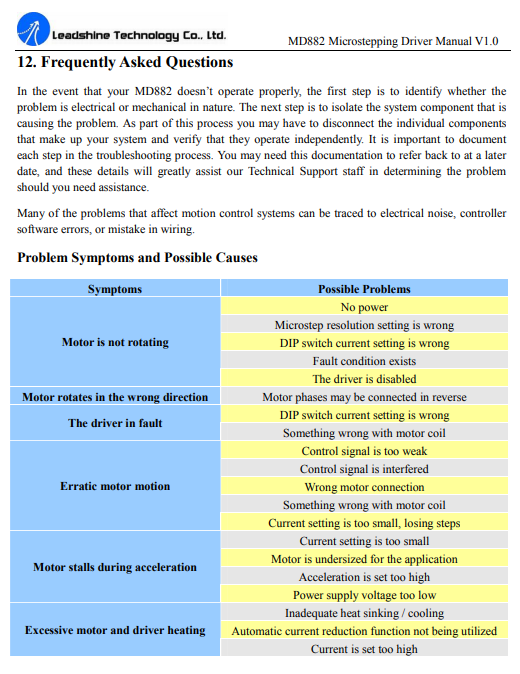

здравствуйте！не работает ось Z, драйвер MD882. На драйвере горит крассная лампочка. Что может быть？Как проверить драйвер？



[halkru]

На драйвере горит крассная лампочка. Что может быть？
