Установка портала

[Sailorman]

Пришел к нам станочек (подробнее напишу позже и много). Встал вопрос об установке портала.
Как его выставить перпендикулярно, т.е. перпендикуляр между X и Y? Отверстия в самом портале, под болты, которыми он притягивается к подшипникам, немного больше и явно сделаны для регулировки, но как производить эту регулировку пока не ясно.



[vv92]

Все выставляется "на глаз". Гайки поджимаются поплотнее, чтобы не было люфтов, портал к подшипникам нужно притягивать тоже получше, но без фанатизма (можно порвать резьбы). Портал выравнивается (выставляется перпиндикулярно направляющим) по диагоналям, пока они не станут одинаковыми (с погрешностью на измерительный инструмент).



[Sailorman]

Спасибо за совет! Результат сообщу после праздников.



[Sailorman]

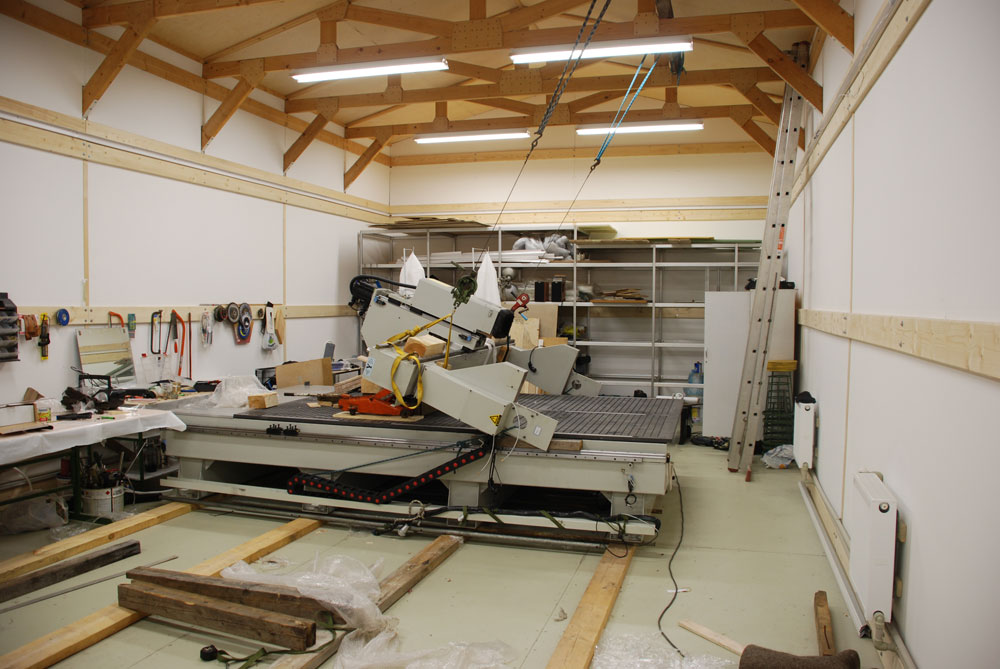

С помощью 2-х лебедок 2-х домкратов кучи досок брусьев аккуратненько подняли портал из горизонтального положения в вертикальное. Вес его определить сложно, но с уверенностью могу сказать, что килограмм 300 там есть.
Братья китайцы немного отожгли с винтами какими портал прикручиваются к подшипникам, по их задумке вся эта тяжесть должна держаться на 3-х нитях резьбы Т.е. они положили винты 25мм вместо 30мм.

Как выставить портал по X-Y понятно и проблем не составит, а вот как выставить по Z.... И как бы проверить, может оно и выставлено?



[SKV]

Серьезный труд ...
По Z - уверен, ничего выставлять не надо



[vv92]

Не очень понятно, что такое "выставить по Z". Шпиндель у вас уже установлен, "вертикальность" хода можно оценить "на глаз". Если хотите проверить соостность ШВП и направляющих, нужно освободить гайку ШВП и в крайних положениях поодевать ее в тот блочек куда она крепится (должна входить легко, если в натяг-подвигайте крепления ШВП пока не будет входить легко).



[Sailorman]

выставить по z - это добиться перпендикуляра к плоскости х-y. Не очень понял про гайку, но будем надеяться, что выставлять ничего не надо будет.



[vv92]

Перпиндикуляр к Х, У делается самим станком, вышлифовыванием.



[SKV]

Перпиндикуляр к Х, У делается самим станком, вышлифовыванием.

По большому счету фрезерование стола - вывод его поверхности параллельно подвижной плоскости портала, и никак не связана с наклоном (если таковая существует) оси Z



[Erectly]

Сегодня проверили все плоскости станка халк 1313с. лазерным уровнем, в направляющей по Y c одной стороны нашелся прогиб в направляющей из за которой станок на детали в этом месте не добирает добрых 4 сотки мм.(
