Сдвиг при гравировке по оси Х

[alexx12x]

Доброго времени суток.

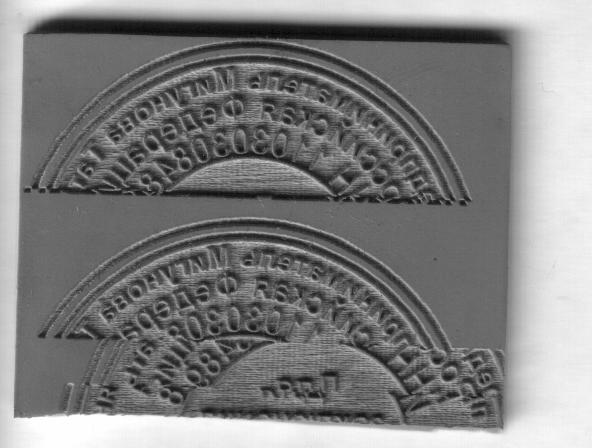

Подскажите с чем может быть связан сдедующий дефкт: при гравировка штампов и печатей лазер сдвигается по горизонтали, причём дефект хаотический - может дёрнуться на 2-4 прохода влево иливправо на 1-2 мм и вернуться на прежнии координаты, может съехать на сантиметр и резать дальше... . Запитан гравёр со щита, отдельный кабель, через УПС (700 Ватт), заземление есть, с компом сидит на одной линии питания. Оптику отнивилировали. Охлаждние нормальное - температура воды 28-32 градуса. Создаётся впечатление, что проблема в плате контроллера, хотя глючит и на маленьких файлах. Режем на 8 амперах - печать за 2 прохода или через мокрую бумагу на 10-12 амперах за один проход.



[rd3bd]

Доброго времени суток.
Подскажите с чем может быть связан сдедующий дефкт: при гравировка штампов и печатей лазер сдвигается по горизонтали, причём дефект хаотический - может дёрнуться на 2-4 прохода влево иливправо на 1-2 мм и вернуться на прежнии координаты, может съехать на сантиметр и резать дальше... . Запитан гравёр со щита, отдельный кабель, через УПС (700 Ватт), заземление есть, с компом сидит на одной линии питания. Оптику отнивилировали. Охлаждние нормальное - температура воды 28-32 градуса. Создаётся впечатление, что проблема в плате контроллера, хотя глючит и на маленьких файлах. Режем на 8 амперах - печать за 2 прохода или через мокрую бумагу на 10-12 амперах за один проход.

8 ампер - это сильно !!! ( 8 миллиампер)
Все эти проблемы были на старых платах и со старой программой, так-же дурило когда в установках ЛПТ-порта стояло - двунаправленный.



[panmax]

Была схожая проблема, попробуйте конвертировать из вектра в растр черно белый и после этого отправляйте на печать, скорее всего переполняется буфер гравера.



[rd3bd]

А из под какой программы гравируете ?



[max451917]

Аналогичная проблема при гравировки печатей.
Файл *.bmp, bitmap, разрешение 1200 dpi.
Гравируем из программы NewlySeal.
Качество гравировки устраивает, но вот смещение все портит.
Пока решить проблему не можем.



[halkru]

Надо точно знать станок с какой платой.
Из опыта - если старая плата (без радиаторов) - может быть переполнение буфера
Возможно также, что шлейф от платы к порталу перетерся или переломился

Специално протестировали шаговый двигатель на динамику и срыв, пример торможение-разгон до 6000rpm

[flash=470,353:3isio8pk]http://video.rutube.ru/695f5455a1970d7e708fa3d33ad75b64[/flash:3isio8pk]



[alexx12x]

Аналогичная проблема при гравировки печатей.
Файл *.bmp, bitmap, разрешение 1200 dpi.
Гравируем из программы NewlySeal.
Качество гравировки устраивает, но вот смещение все портит.
Пока решить проблему не можем.

Мы тоже из этой проги гравируем .... BMP... Гравёру всего две недели - ролики никак не могли стереться Затянуты нормально - люфта нет - ход плавный.

[
8 ампер - это сильно !!! ( 8 миллиампер)
Все эти проблемы были на старых платах и со старой программой, так-же дурило когда в установках ЛПТ-порта стояло - двунаправленный.

Ну естессно 8 милиампер Дуплекс по LPT отключен.

Шлейфа впорядке.



[SKV]

Надо было сразу отписать марку станка - теперь понятно, что это не наш станок. Откуда знать начинку? Помочь навряд - ли сможем
