прицел на Halk 40 mini

[Kibanoff]

Не знаю как прицепить изображение, поэтому опишу. Смысл в следующем: Если просветить лазерную трубку "сзади" лазерной указкой просветит ли она трубу? Хочу сделать прицел для позиционирования, просто нет под рукой указки, попробуйте у кого есть или может кто уже занимался данной темой?



[SKV]

Не выйдет, пробовали
Необходимо устанавливать прозрачное для СО2 лазера, но не прозрачное для видимого зеркало, только так можно запустить в оптически тракт видимое излучение



[triser]

Американцы на эпилогах используют призму, у них опыт большой, может их вариант лучше. На Halk 125 пилотный лазер сбоку от сопла под углом, если высота правильная показывает точно=) Если поставить второй под 90 градусов к первому, то когда совпадут пятна высота-ОК, позиция-ОК



[Kibanoff]

Сколько такая призма будет стоить? не наш вариант, а вот второй делаем, спасибо



[SKV]

Не забудьте учесть, что любые "навесы" на каретку приведут к увеличению ее веса и как следствие потери динамических характеристик (скорости гравировки), к тому-же аппараты типа Халк40 не имеют гибкого кабель канала в который следовало бы уложить провода питания пилотного лазера.



[triser]

Вес 2-х пилотных лазеров 20 г с проводами или даже меньше незначительно, а для проводов поводок сделать. Мы ещё китайцев научим станки делать



[SKV]

Согласен ..., при весе каретки 107 грамм, 20 грамм - это 18%
Не, Китайцев учить не будем, будем им продавать



[Kibanoff]

20г. Вы че туда вешать собрались? Вес лазерного диода от ДиВиДи СиДюка 1г.



[triser]

20г. Вы че туда вешать собрались? Вес лазерного диода от ДиВиДи СиДюка 1г.

Не взвешивал Вес прикинул по методу 3П У меня диодный излучатель в металическом корпусе, висит на стальной шпильке с контряшей гайкой, плюс провод питания и самое тяжелое изолента от китайцев(термоусадкой было бы красивей) умноженное на два

Согласен ..., при весе каретки 107 грамм, 2 грамма - это 1,8%
Будем китайцам продавать
P.S. У меня кончились смайлики =) =) =) =) =) =)



[SKV]

Могли-бы и фото выложить..
А что смайлики закончились-то, все так плохо ?



[vektor35]

а зачем прицел подскажите недогоняю, если чтоб в болванку раскройку вписать то выключив питания лазера отправил задание, критические точки просмотрел - если что болван подвинул, задание отменил, отправил снова с включённым лазером. А если чтоб на Изделие прицеливаться со вторым проходом (гравировка или что там) то эт не правильно как-то, всё равно точно не попадёшь. имхо лучше "прицеливаться" в кореле и все проходы делать не сдвигая болванку



[halkru]

Это "модно", иногда позволяет более точно определить область гравировки для размещения материала.



[Kibanoff]

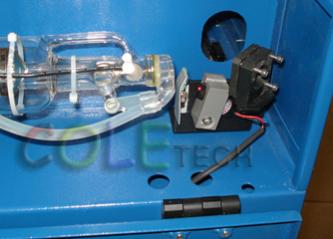

А оказывается прицел сделать можно!



[halkru]

Честно говоря - не особо понятно - есть там прозрачное для СО2 и не прозрачное для 532 нм стекло, если нет - то это не решение - пилотный луч не совпадет с лазерным.



[Kibanoff]

То же не пойму как эта прилада работает, "угол падения равен углу отражения" ни кто не отменял...
