Фрезер Halk 1825 Mini с осью вращения.

[Karnagen]

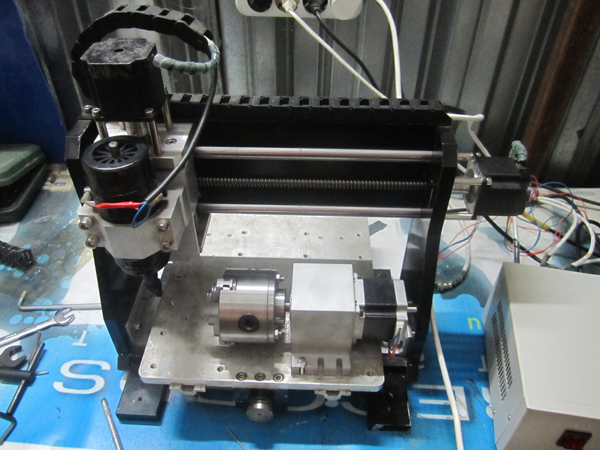

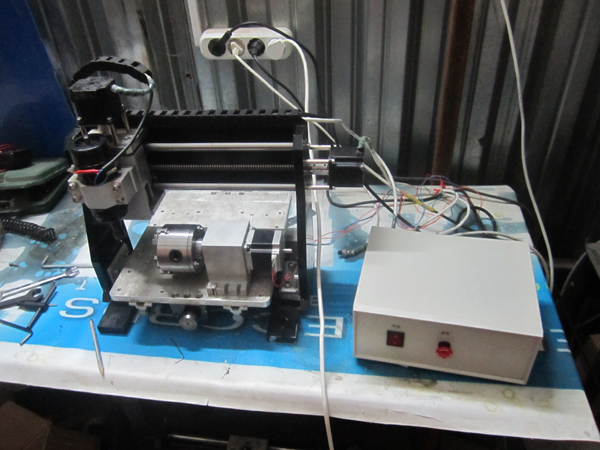

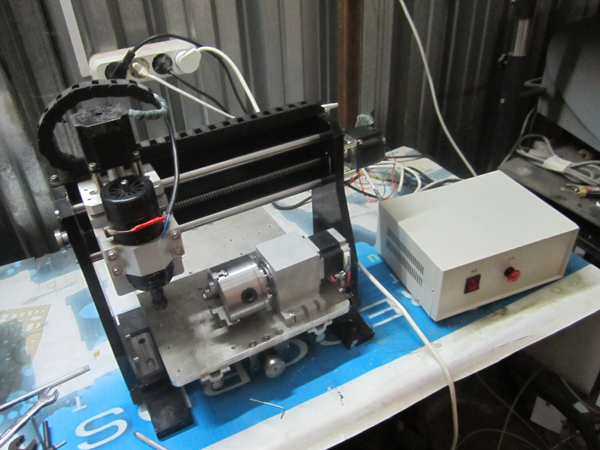

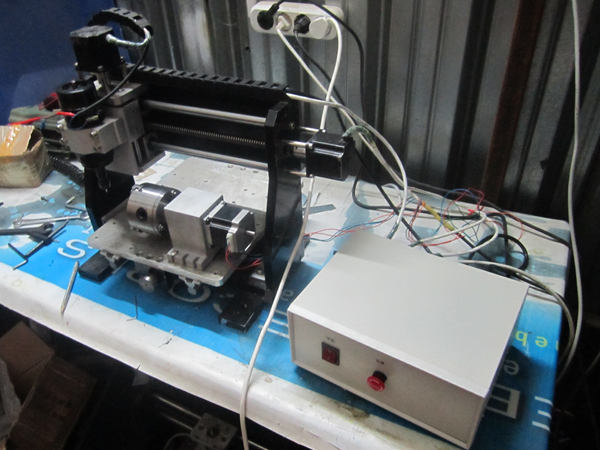

Хочу поделиться опытом про поворотное устройство на фрезерном станке Halk 1825 Mini.

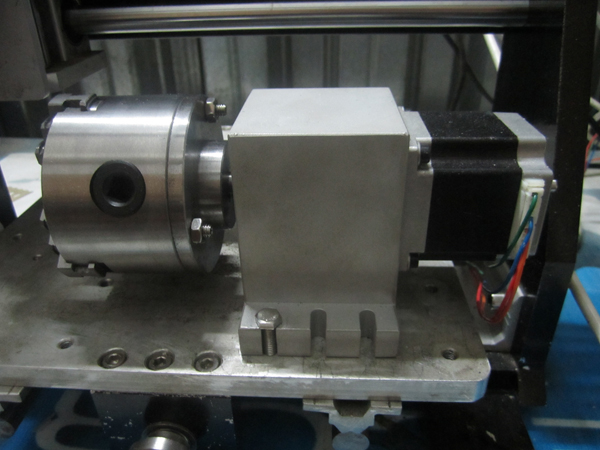

Ось вращения на базе планетарного редуктора.

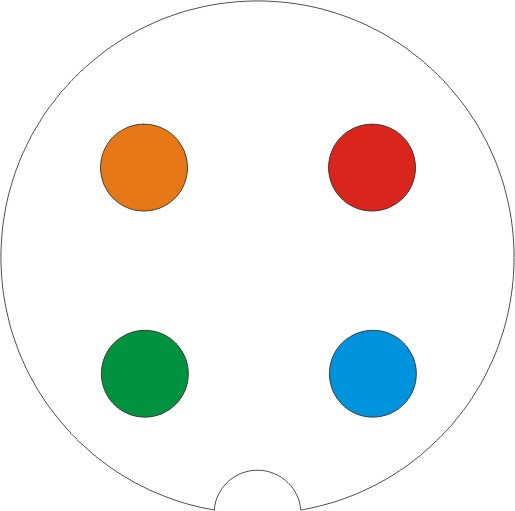

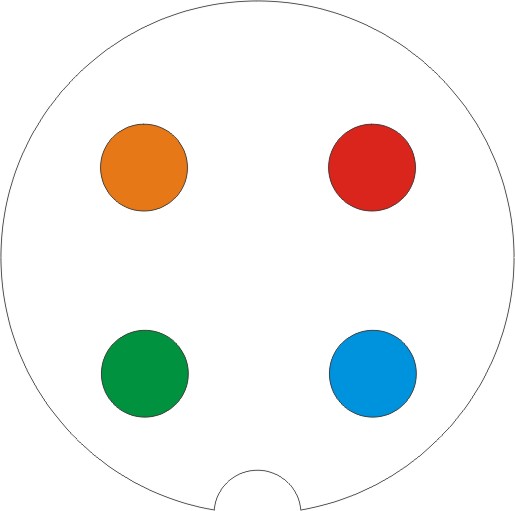

Подключен к блоку управления вместо оси Оу.



[Karnagen]

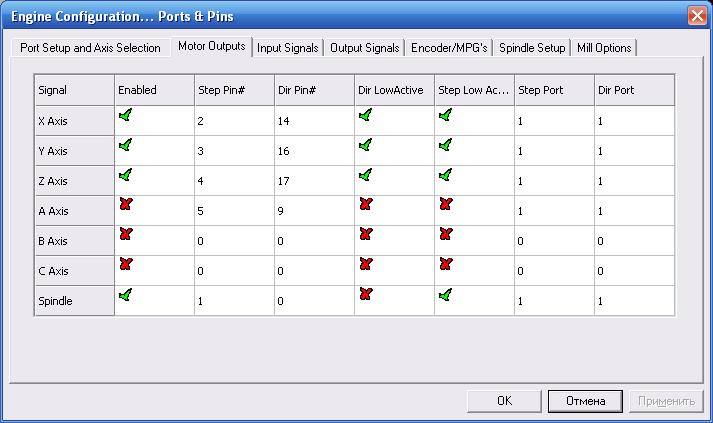

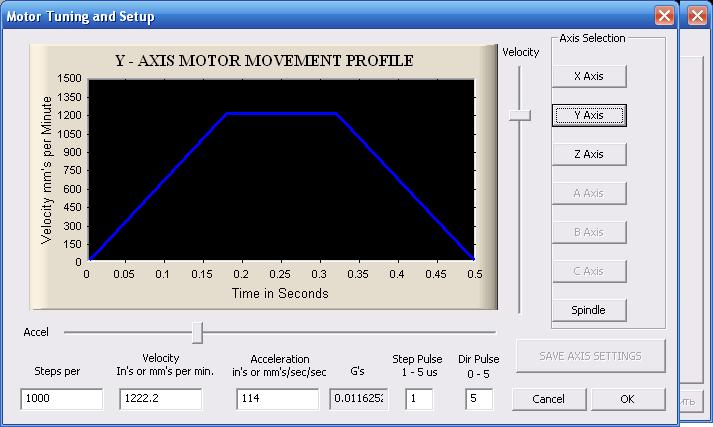

Настройки, подобраны методом проб и ошобок, Mach3 под поворотное устройство.



[Karnagen]

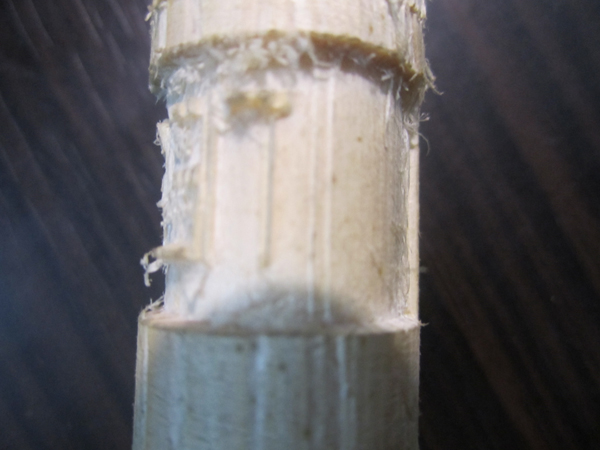

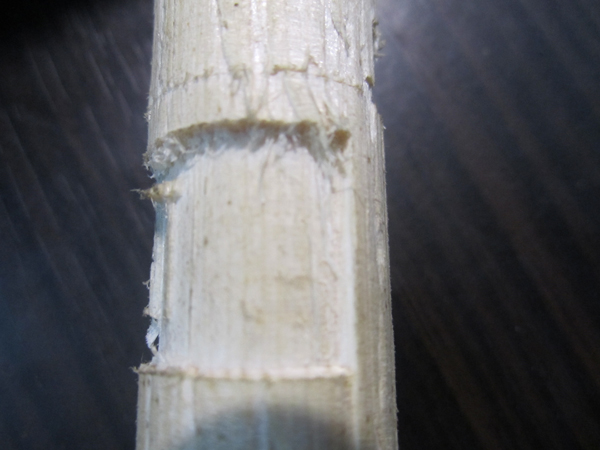

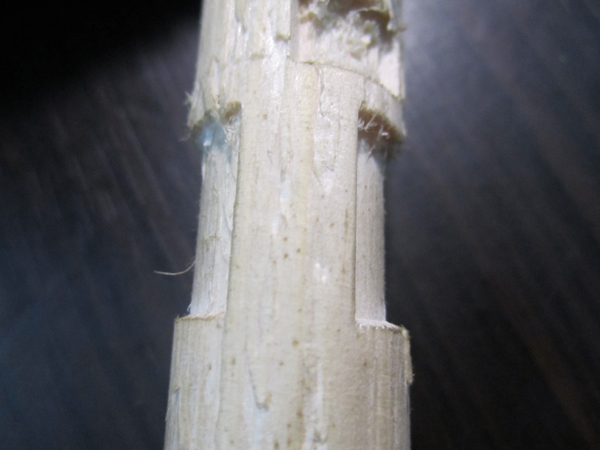

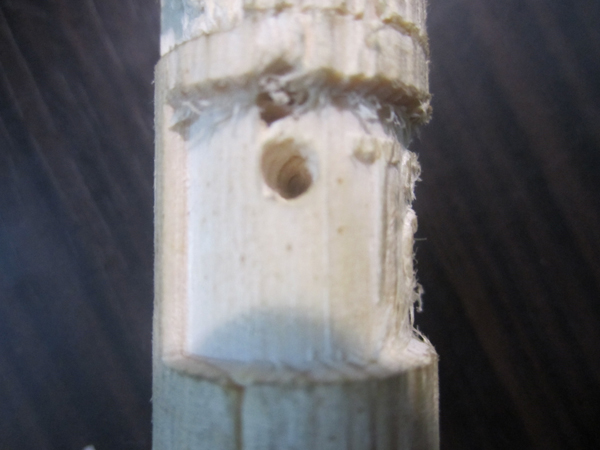

Первый тест получился как и полагает "Комом". Эскиз подразумевал прямоугольник 15*66,8мм с надписью "TEST". В ArtCAM 2d гравировка. Фреза пиромидкой 20%. Расположение эскиза в первой картинки. Ошибки есть но я знаю как их исправить. С шагом вроде все в порядке. Зеркалит поворотная ось. Нужно в настройках Mach3 поменять значение DIR в скриншоте показываю что именно. и ошибка буквы сильно тоненькие.



[Karnagen]

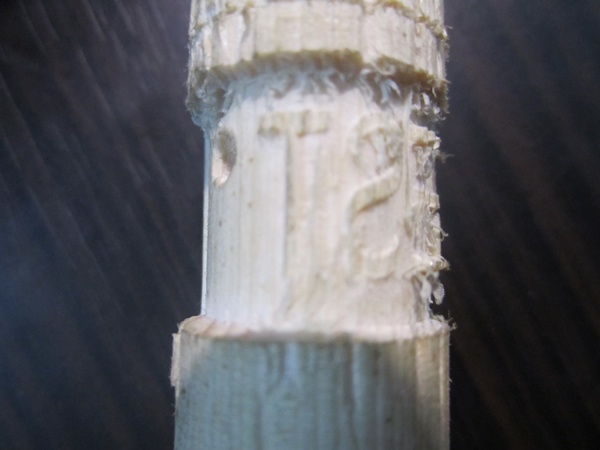

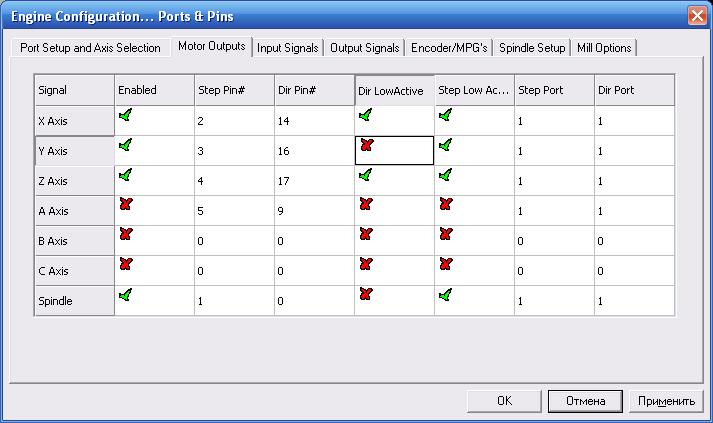

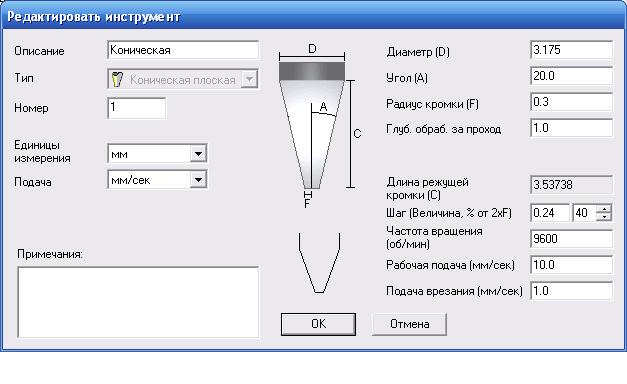

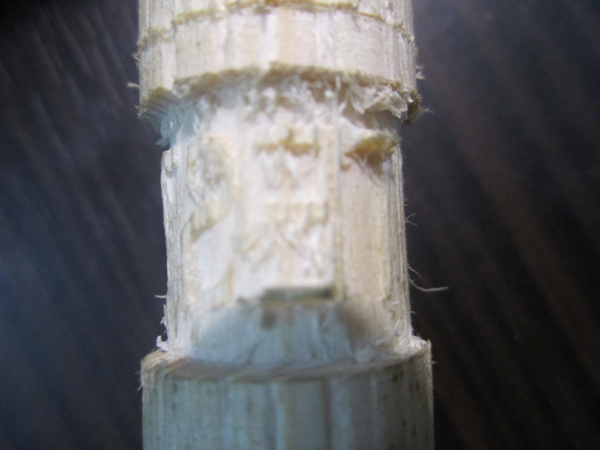

Вот еще один тест. Отзеркаливание исправил в настройках Mach3. В картинке new option показано что исправил. В artcam настройки врезы на картинке freza. И видео работы Halk 1825
