Подключение лимитов к плате управления MPC6535

[fasi]

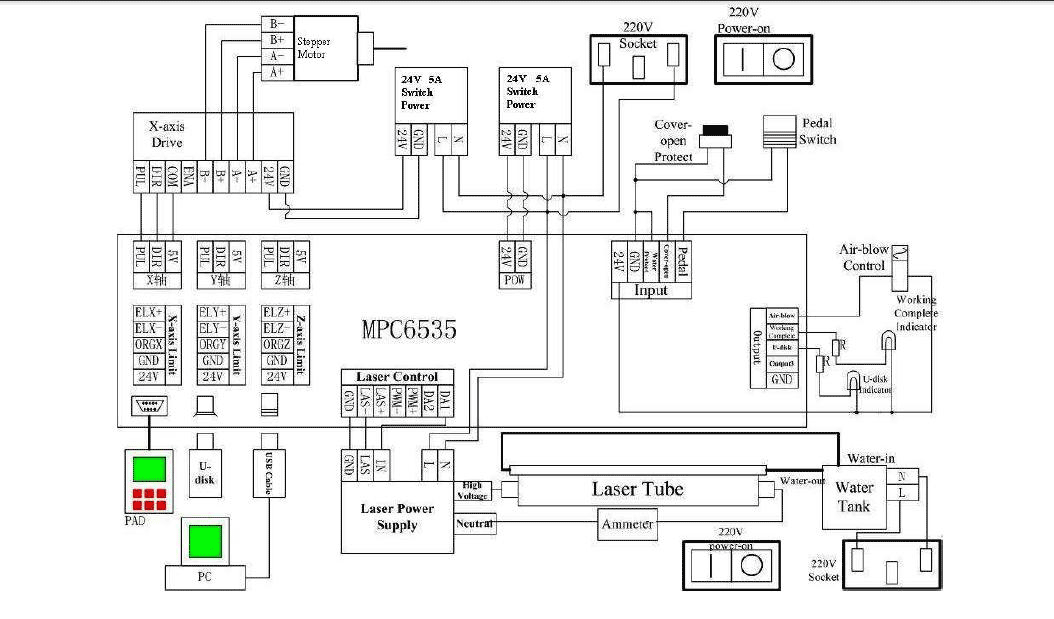

Подскажите как подключить концевые выключатели по осям к плате управления гравёром Leetro MPC6535?
там по пять клемм на каждую ось.
1. ELX+
2. ELX-
3. ORGX
4. GND
5. 24V



[fasi]

На форуме есть вообще кто-нибудь?
Есть у кого-либо гравёр чтобы заглянуть под крышку?
Или здесть не стоит ждать?



[halkru]

Гугл не помогает?



[fasi]

Гугл не помогает?

Да, гугл не помогает.
Не помогает никакая поисковая система по данному контроллеру и вопросу.

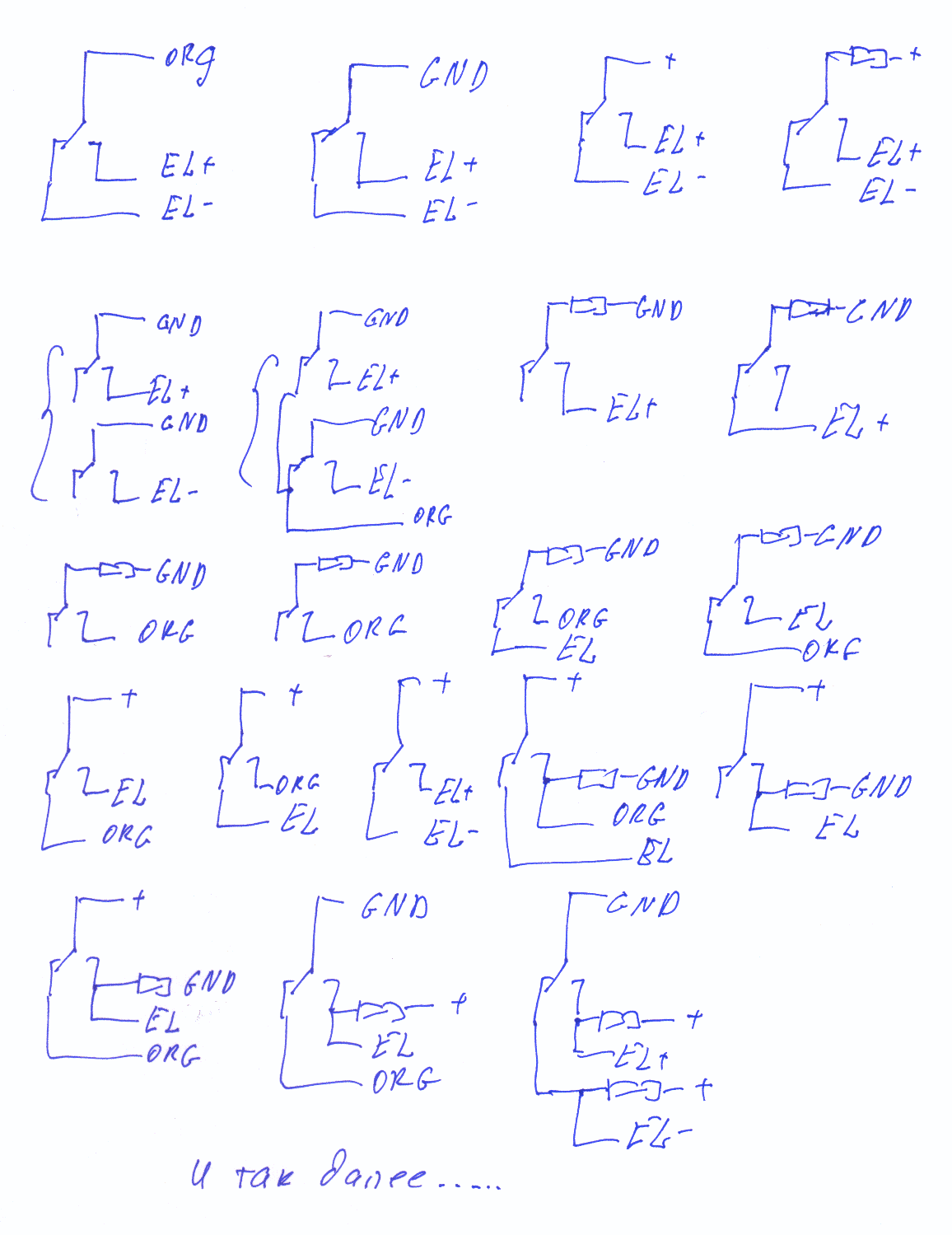

Ниже приведены несколько вариантов подключения концевиков (если надо- ещё сотню нарисую)
Согласно мануала каждый из приведённых вариантов абсолютно удовлетворяет ему.
А на самом деле?- то-то же.
В мануале совершенно не прописано на что смотрят и реагируют (а главное как реагируют) эти три
клеммы EL**+ EL-** ORG** контроллера.
