Добрый день. Нужен ваш совет.
Долгое время пытаюсь решить проблему на китайском лазере Baisheng BS 1290. Заключается она в горизонтальных сдвигах изображения при гравировке. Сдвиги, в основном, случаются при переходе каретки к следующей области гравировки. Например, если гравируем несколько строк текста, то сдвиг может произойти при переходе с законченной строки на новую. Если на определенном файле в определенном месте происходит сдвиг, то точно такой же сдвиг будет происходить всегда, если только не изменить файл в области до сдвига. Если изменить файл в области после сдвига - сдвиг произойдет. Во время сдвига со стороны привода слышен звук, что-то вроде короткого стука или треска. При резке никаких проблем нет.
Что было сделано:
Проверены шкивы - сидят плотно. Ремень не перескакивает, натяжка хорошая.
Ускорение и максимальная скорость устанавливались на очень маленькие значения, каретка ползала как сонная муха, но сдвиги остались на прежних местах.
Заменен двигатель.
Заменен шлейф драйвер-двигатель.
Заменен драйвер.
Заменена плата контроллера.
Запускал резку с другого компа с родным софтом.
Запускал резку с софтом с этого сайта. Вот на этом пункте было похоже, что проблема решена. Так как два файла, ловившие сдвиг на родном софте, на софте с сайта сдвига не дали. Однако, вернувшись из отпуска я узнал, что сдвиги случались, хоть и на других файлах.
В данный момент проблему обходим пуская рядом с гравируемым файлом тонкий сплошной прямоугольник. В результате "переходов" каретки через разрывы в области гравировки нет, нет и сдвигов.
Возможно, у кого-то уже была похожая проблема, или есть какие-нибудь догадки по поводу решения, буду рад услышать любые советы.

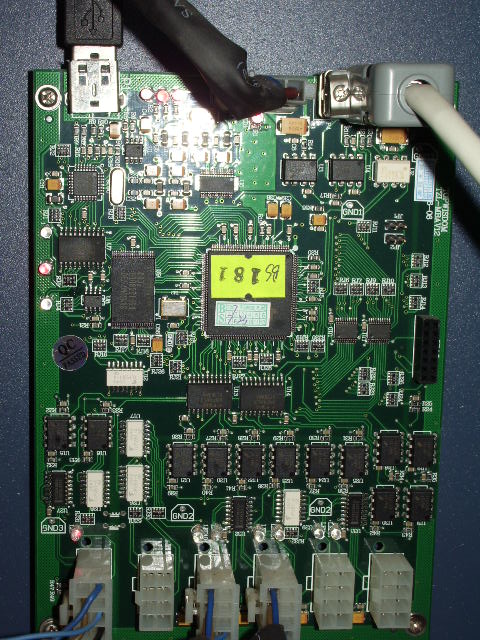

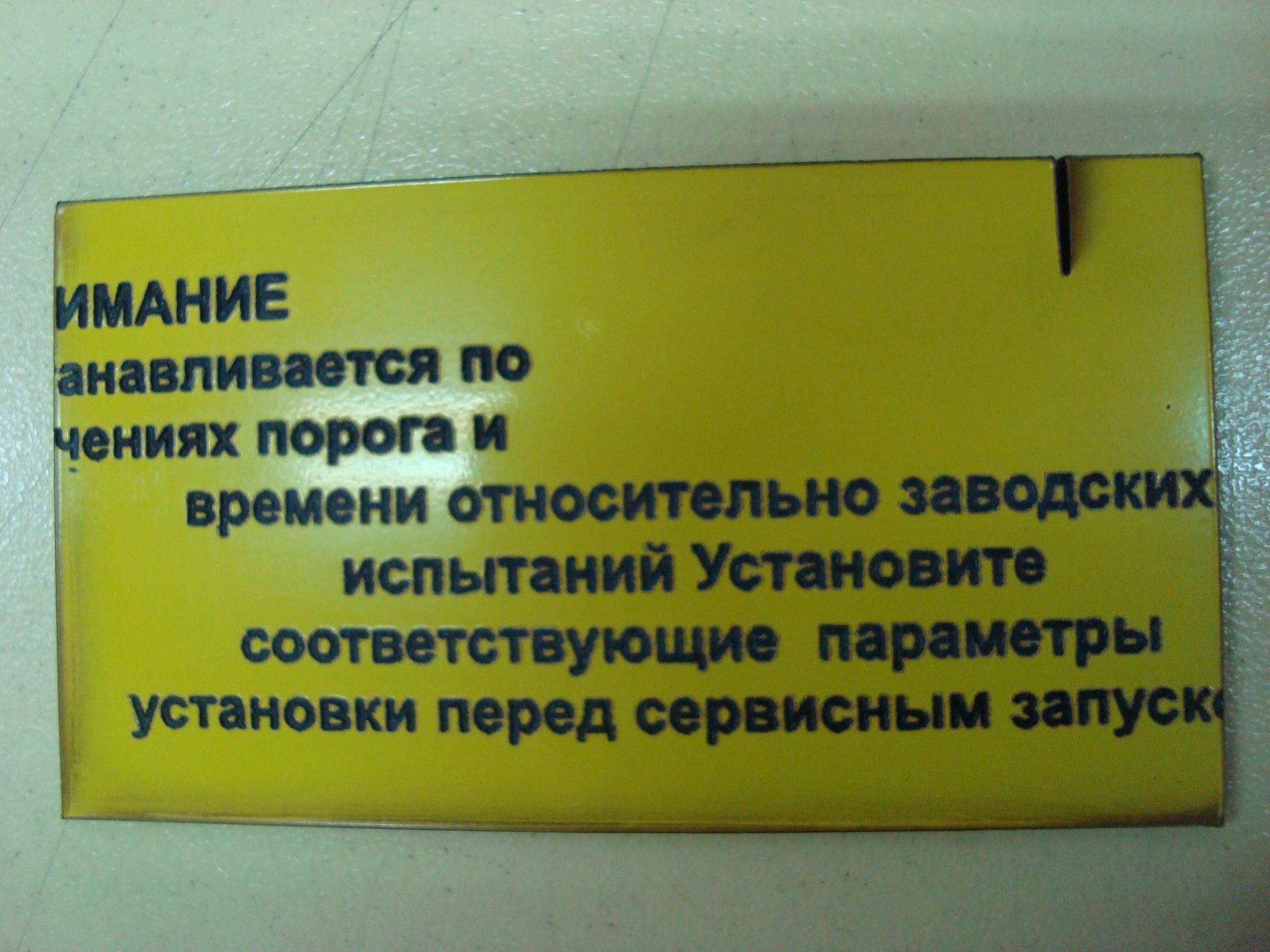

На фото пример сдвига и контроллер.
