Вопросы по halk 40 maxi

[Serega]

Несколько вопросов по halk 40 maxi.
1. Какое у него фокусное расстояние до объекта? В комплекте лежит 12 мм планка, (у х48 и х50 была 10 мм).
2. Что значит замок Inter Lock Switch (под маленьким ключом), так и не понял что он отключает?
3. За что отвечает параметр Grid в программе EasyCut 2.0 при гравировке bmp? Значение 3 и 4 сильно искажает картинку по диагонали. При 10 появляются точки на гравировке.
4. Замеры скорости показали, что 1 скорость в программе EasyCut равна 15 мм в сек, это очень быстро, можно ли это замедлить?
5. Из файла PLT гравирует в обе стороны, из bmp только в одну, возвращается в холостую, иногда может в две стороны пробежать 1 линию, но потом опять только в одну сторону. В настройках стоит в обе стороны. С чем это может быть связано?
6. Есть ли какое либо альтернативное платное программное обеспечение, которое подходило бы под этот станок? Или тут только заменой электроники можно избавиться от EasyCut 2.0?



[qwertyos]

Присоединяюсь к выше сказанному. Можно было и описание по EasyCut 2.0 на русском добавить, какой параметр и за что отвечает......



[halkru]

Спасибо за заданные вопросы, надеюсь инженеры завода ответят на них полно.



[MSIsaevs]

Здравствуйте! Начнем по порядку:
1) Фокусное расстояние от кончика носика до материала 12мм. это связано с положением линзы в носике.
2) Inter lock switch отвечает за включение/выключение датчика крышки.
3) Параметр Grid отвечает за величину пикселя, чем значение меньше тем качественнее изображение. Значения от 0 до 1. самые оптимальные.
4) Нет замедлить нельзя. В программе EasyCut2.0 можно устанавливать значения от 1-8
6) Альтернативного программного обеспечения под данный станок нет.
Краткий видео мануал можно скачать тут



[qwertyos]

Люди добрые, поделитесь опытом работы на Halk 40 maxi в EasyCut2.0.................



[MSIsaevs]

Здравствуйте qwertyos! Я в предыдущем посте выложил краткий видео мануал по работе с EasyCut 2.0 Скачайте, посмотрите. Если у Вас возникнут конкретные вопросы, пишите. Обязательно поможем.



[Bert]

Станок халк 40 макси плохо реагирует на большие файлы и сложные задания.
Сколько у него памяти ?

проблема следующая создаю в кореле картинку
что-то легкое , например круг сохраняю в plt дальше в в easycut открываю , отправляю в станок на резку ,получается гдето 1000-2000 бит , жму на станке старт станок режет , все норм , радуюсь .

стоит создать задание где много завитков или как сегодня хотел сделать алфавит нарисовал 36 кружочков по 20 мм в диаметре запихнул в них буквы перевел в кривые, отправляю в станок получается под 100 000 бит и более станок на старт не реагирует , или если нажать старт, а потом послать задание то начинает резать но сбоит, либо не все задание пилит или вообще куда-то в сторону уезжает.
Как с этим бороться, и как нарезать в одном задание несколько однотипных фигур , таких которые он по одиночке режет.



[Bert]

и еще вопросы до кучи.
Как с помощью Easycut на этом станке разделить последовательность вырезания.
кружок а в нем буква , букву надо прорезать раньше чем кружок , так как потом кружок выпадет .
Как совместить гравировку и резку
например для классических гардеробных номерков ?



[MSIsaevs]

Здравствуйте! Нужно подождать. Данная система управления устроена немного иначе чем DSP системы управления, поэтому. При отправке задания там строка состояния в процентах. Нужно дождаться до хотя бы 50% это просчет работы станка. Потом нажимаете на станке кнопку старт и все будет работать правильно.
По последовательности вырезания: это достигается только с помощью 2-х разных заданий, т.е. сначала буквы потом кружки.



[Bert]

так я до 100% жду ,потом старт, а он на больших заданиях молчит и на старт не реагирует.

а как совместить точно два разных задания , там при импорте в Easycut он как-то произвольно поля вокруг картинки выставляет и пилит от угла могут появится смещения. А разные цвета как у нормальных управляющих программ тут не помогут ? Вроде можно выделить разными цветами, но в Easycut 2.0 это как-то убого реализовано , а более поздние версии я так понял не подходят.



[Bert]

опытным путем установил ,что станок нормально работает если задания на резку были меньше 32 кб
если например 60кб то на старт независимо от процентов посланных данных не реагирует, или нажимаешь на старт потом шлеш задание , он начинает резать , но задание бракованное выходит , либо часть режет , либо вообще куда-то уезжает , может зависнуть и бить лазером в одну точку но это редко чаще просто режет часть задания
например те же буквы 4 ряда по 8 букв около 60 000 бит режет 2 ряда причем нижние как раз в сумме на теже 32 кб .



[Servis]

Здравствуйте! Вышлете нам сформированный рабочий файл с программы, мы проверим.



[MSIsaevs]

Что бы сохранить файл управления нужно задать полностью задание с указанием всех показателей. Потом нажать кнопку output и выбрать port - file и при нажатии на кнопку send программа предложит сохранить управляющий файл на компьютере. Вот этот файл и нужен для проверки.



[Bert]

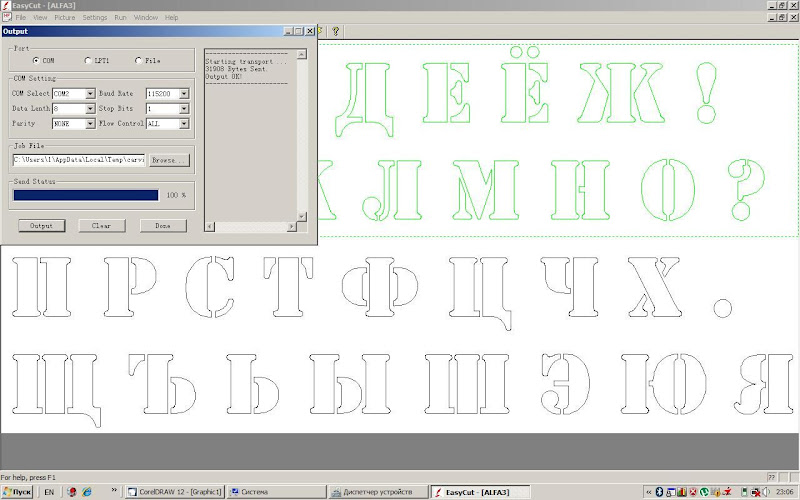

для теста набил в кореле алфавит, шрифт Stencil cyr
отправляю две строчки , все отлично , режет буквы .

если все 4 строчки то получилось задание на 44933 байта , жму старт картека поехала вперед по Y без остановки пока не нажал ресет.
я там пристегнул в архиве 4 файла , два нормальных которые меньше с цифрами 31908 и 28468 и два глючных с цифрами 44933 и 60813

А у вас есть какая-то программа для просмотра выходных файлов или собираетесь просто скормить станку ?
ато очень хотелось посмотреть что выдает easycut , до отправки в станок.



[Bert]

и никого нету ...



[Servis]

Здравствуйте! Сейчас файл в обработке на заводе.



[Selyutin_A]

Все таки хочу уточнить по поводу Grid при гравировке BMP, во-первых он принимает значения только целые, во-вторых от 1-100, как задать 0.5?? И еще outline cutting для чего? При включении галочки, при обработке файла гравировки выходит какое-то окно на китайском.



[Selyutin_A]

для теста набил в кореле алфавит, шрифт Stencil cyr
отправляю две строчки , все отлично , режет буквы .

если все 4 строчки то получилось задание на 44933 байта , жму старт картека поехала вперед по Y без остановки пока не нажал ресет.
я там пристегнул в архиве 4 файла , два нормальных которые меньше с цифрами 31908 и 28468 и два глючных с цифрами 44933 и 60813

А у вас есть какая-то программа для просмотра выходных файлов или собираетесь просто скормить станку ?
ато очень хотелось посмотреть что выдает easycut , до отправки в станок.

У меня файлы получаются ~200 кб, гравер не отказывается от них.



[Bert]

outline cutting вырезает периметр вокруг изображения
например вырезал узорчик из картона или картинку награвировал, с этой опцией уже будет прямоугольник внутри которого узорчик.
правда я думал что она весь контур обтекать будет, а она делает прямоугольник по размеру задания.
Сообщение тоже выводит но вроде работает. там еще от размера зависит может это типа предупреждения что за рамки сильно выходит как на принтерах ?

А если мои файлы из архива скормить, заменив ими Carving.out ?



[Bert]

и файлы под 200 гравировка или резка ?
