Гравировка 3D клише на алюминии с помощью HALK4060

[MSIsaevs]

Гравировка 3D клише на алюминии 18*18мм.

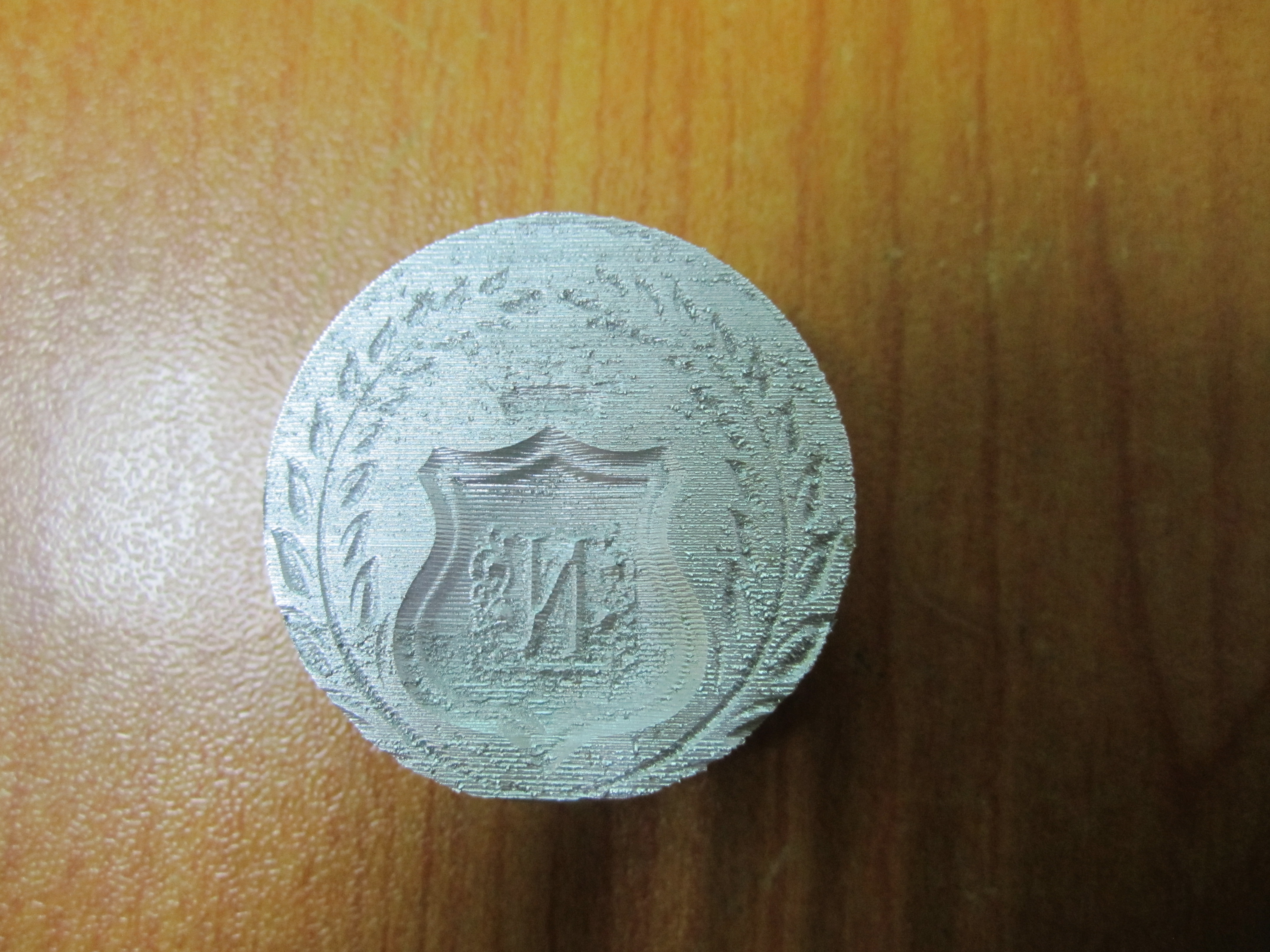

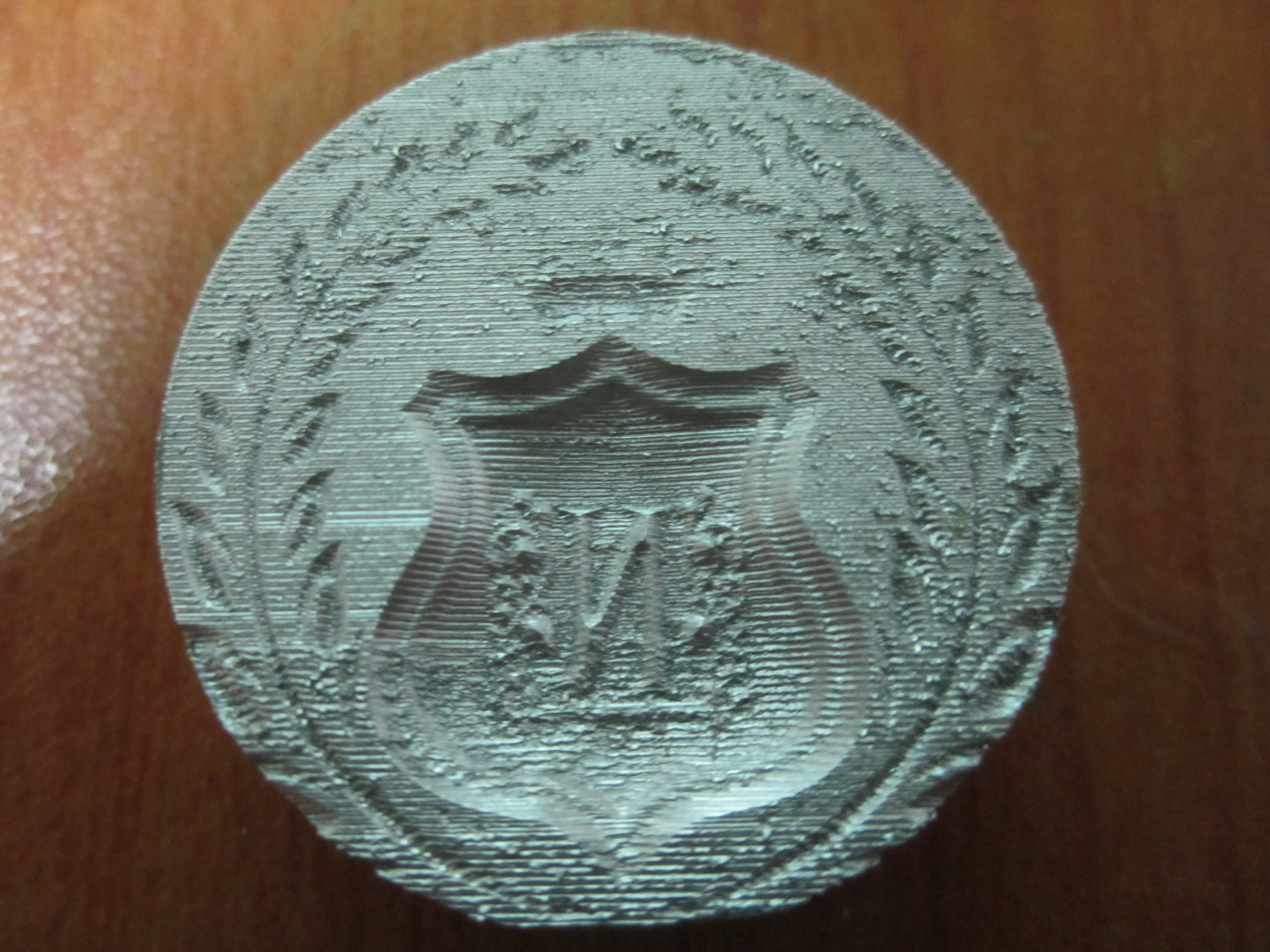

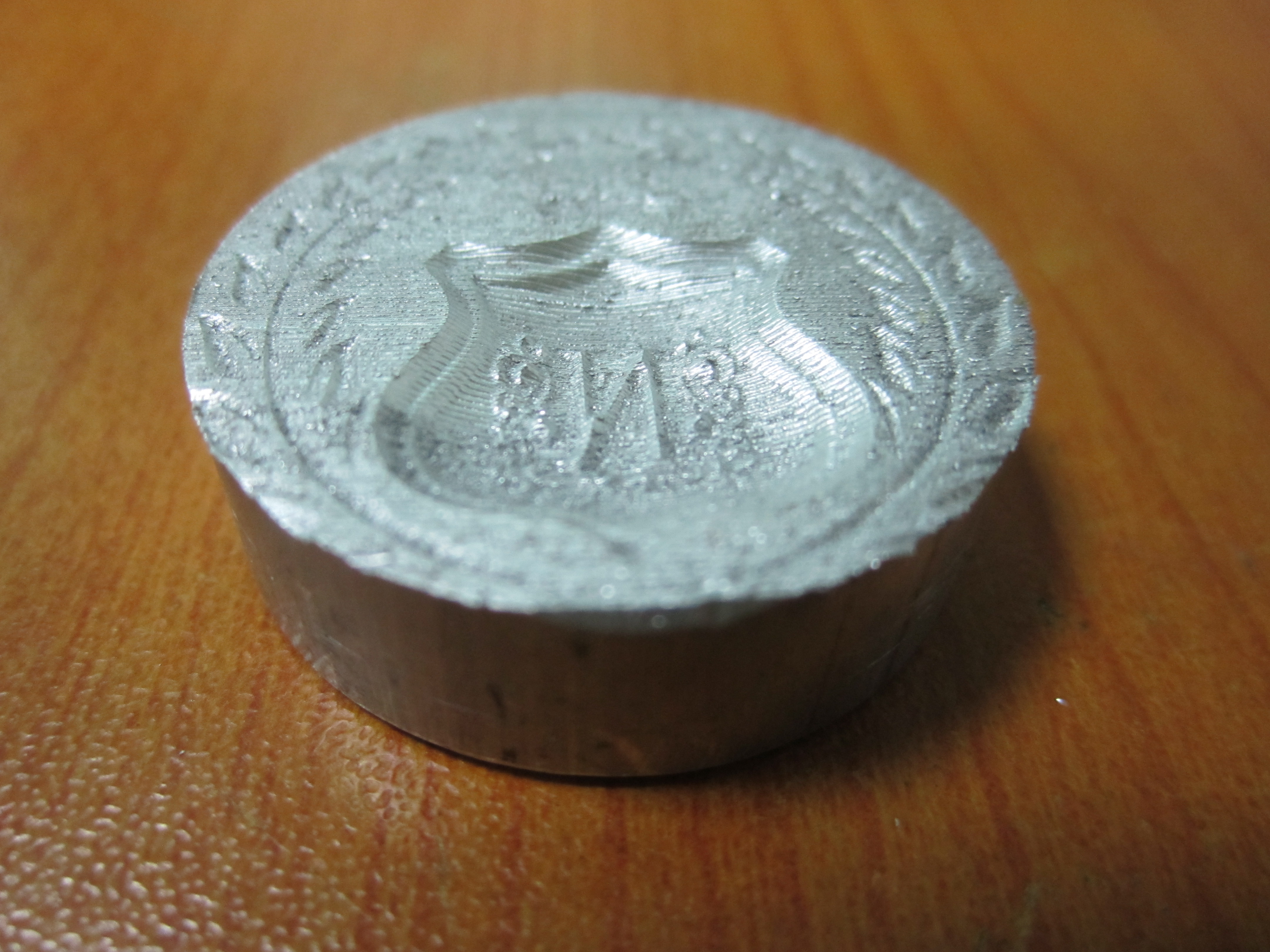

Первая проба
Подготовка макета:
1) Нарисованный вектор в CorelDraw экспортируем в ArtCam
2) Создаем объемный 3D рельеф с помощью встроенного в ArtCam редактора форм...(смотри видео)
3) Создание управляющей программы(смотри видео)

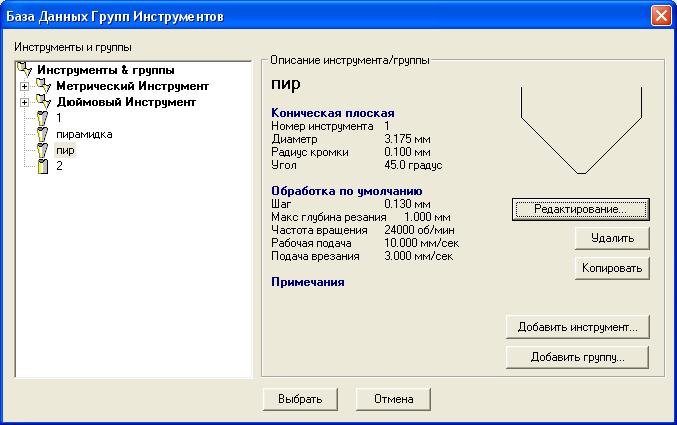

3.1) Параметры фрезы:
Пирамидка - 45гр.
Диаметр - 3,175мм
Радиус кромки - 0,1мм
Шаг - 0,13мм
Макс. глубина врезания - 1мм
Частота вращения - 24000об/мин
Рабочая подача - 10мм/сек
Подача врезания - 3мм/сек

После создания УП сохраняем в G-cod(mm)*.tap

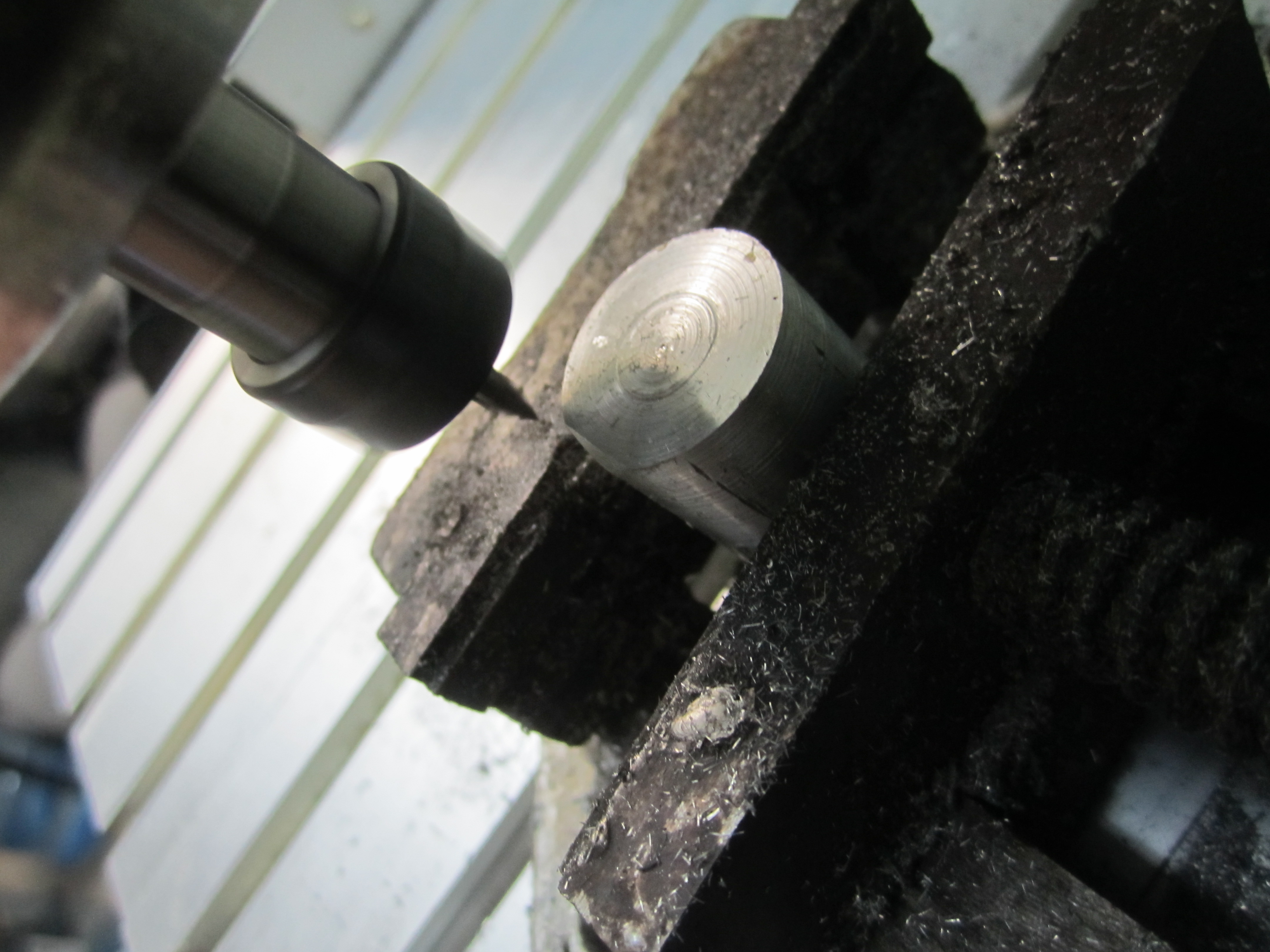

Загружаем полученный файл в NCStudio. Выставляем каретку и обнуляем координаты. Запускаем работу.
Для охлаждения фрезы капаем периодически машинное масло на заготовку из алюминия.
Время работы 43мин.



[MSIsaevs]

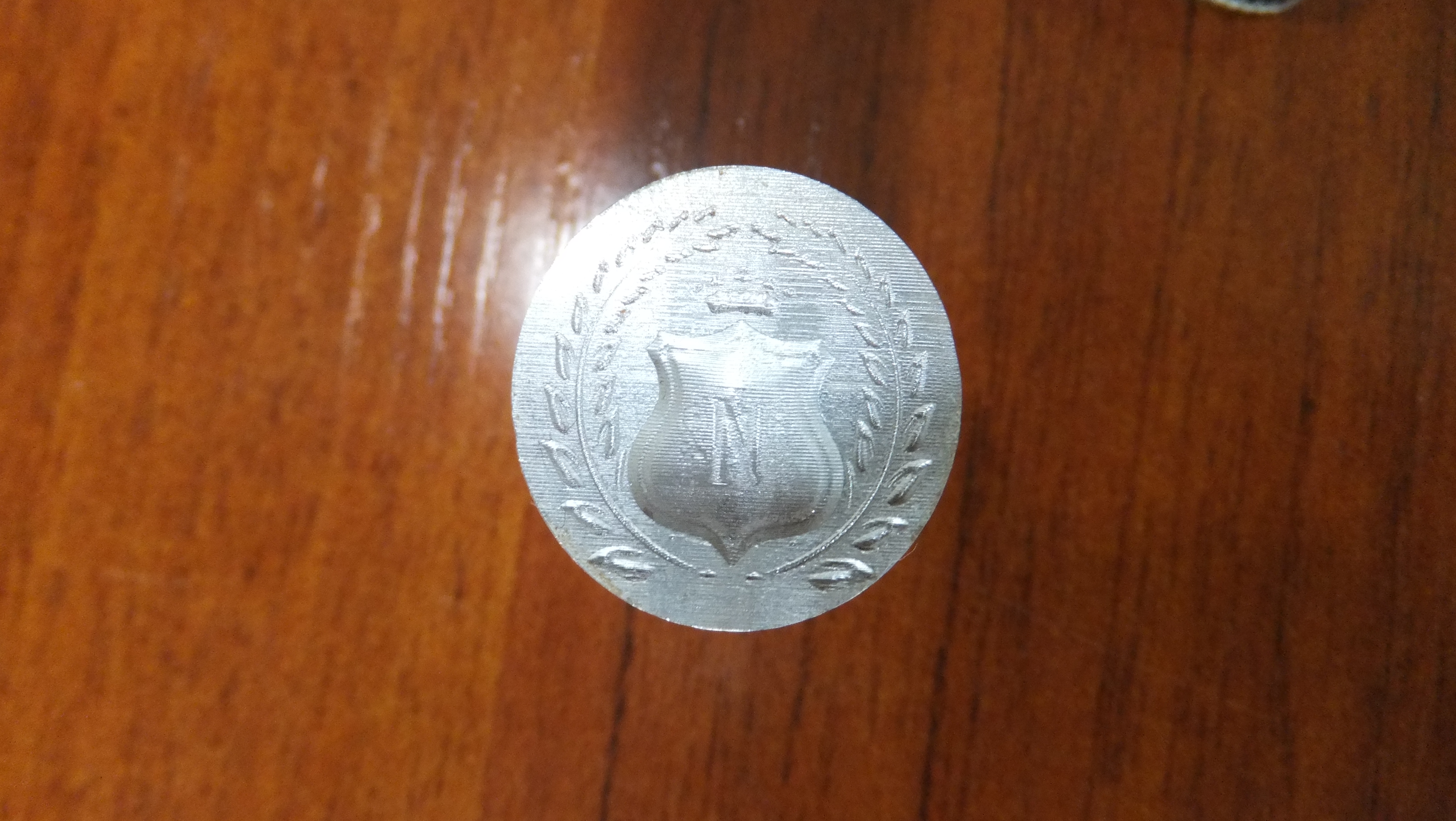

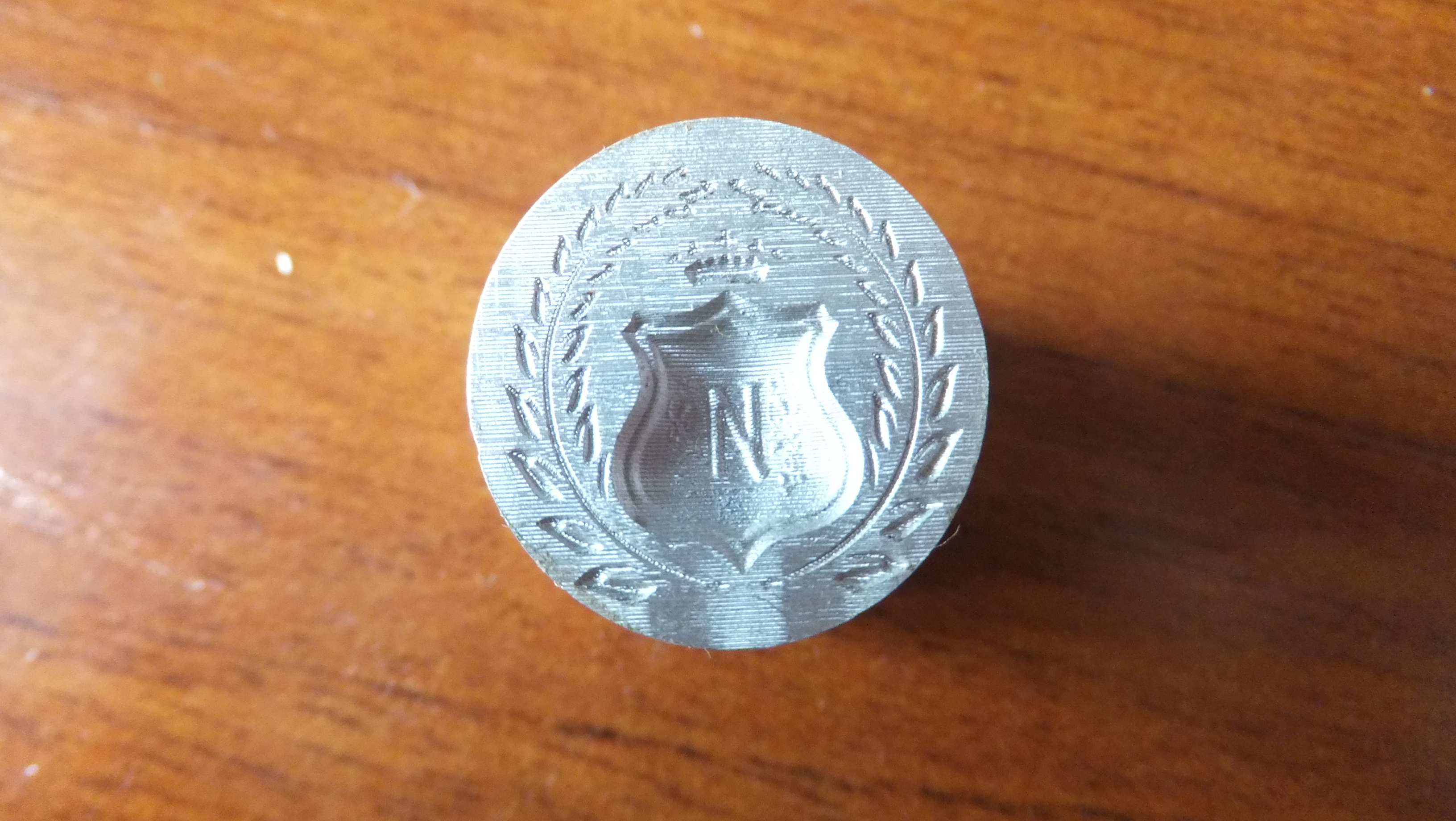

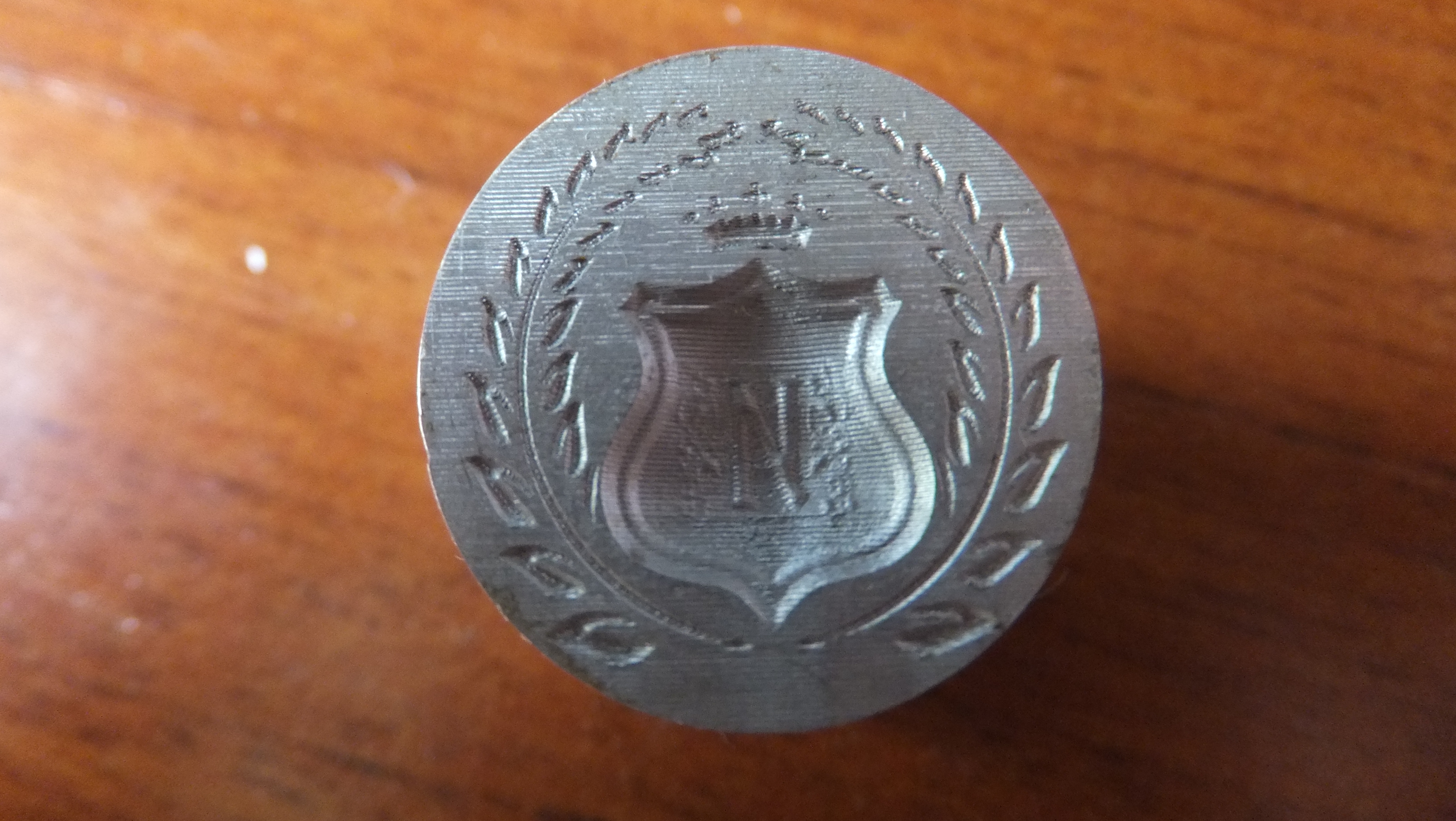

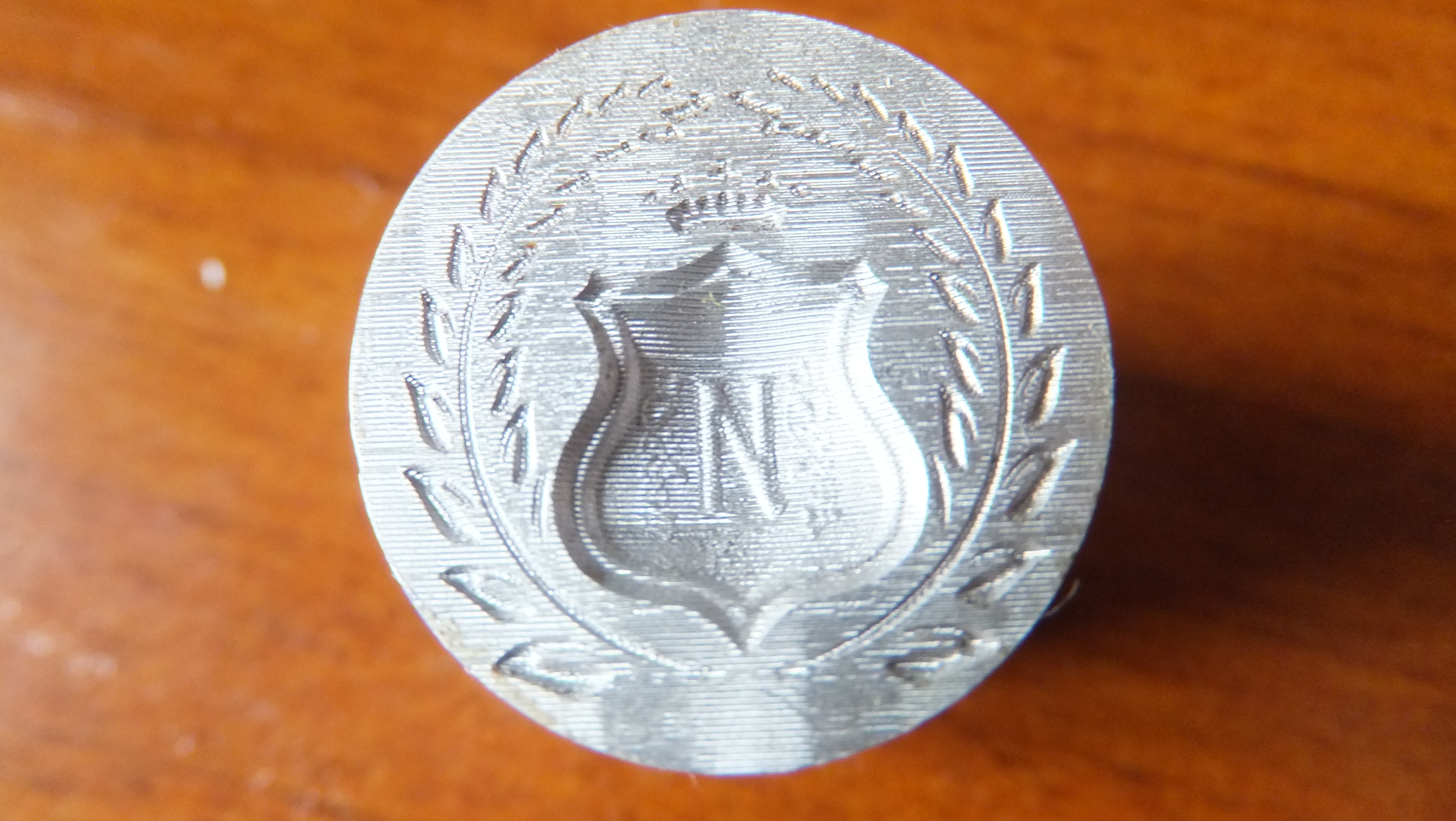

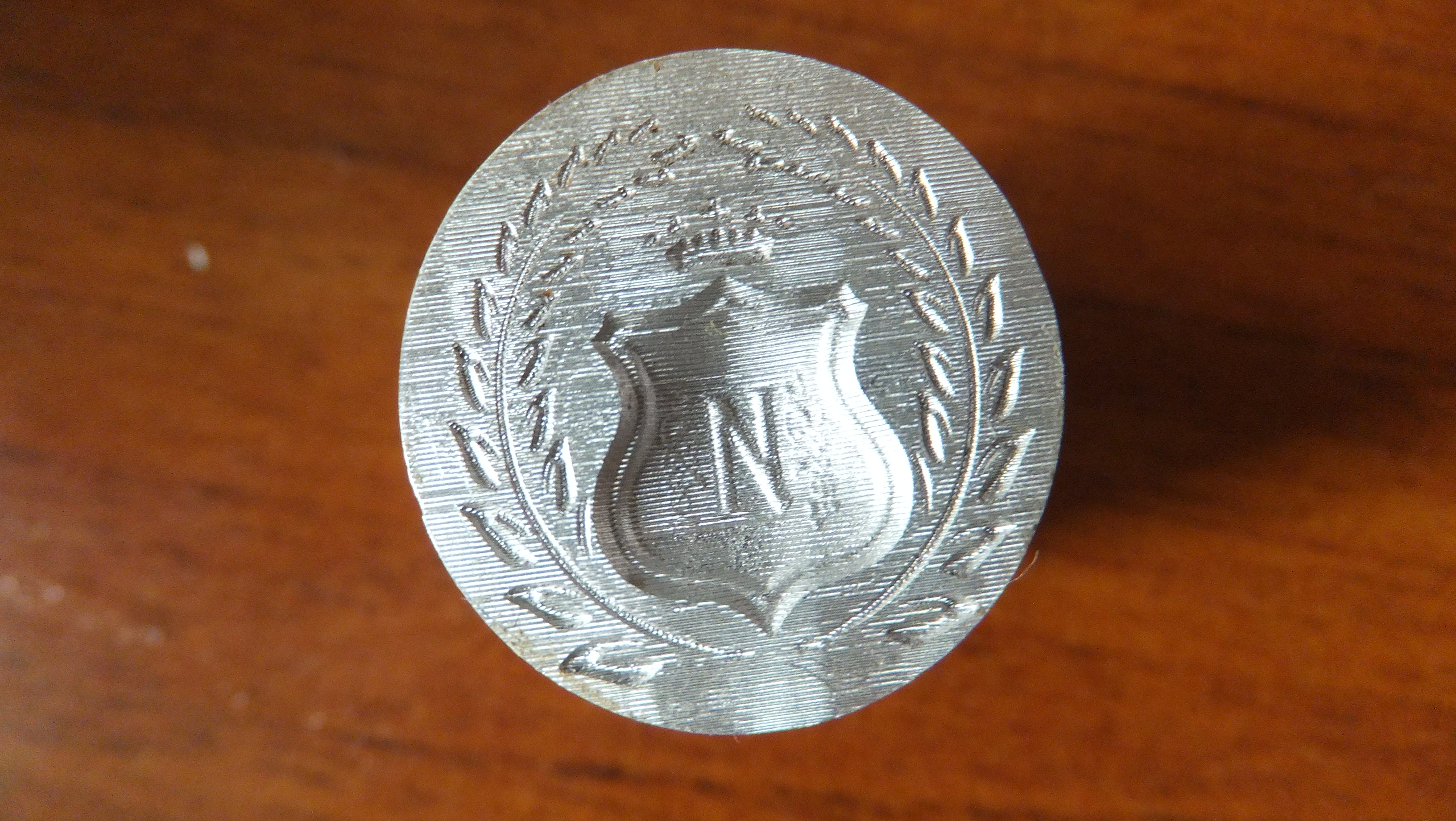

Вторая проба
В первый раз был указан в настройках фрезы сильно большой шаг - 0,13мм, в этот раз всё оставляем так же, только шаг ставим - 0,08мм.
Время работы 1час 37 мин



[MSIsaevs]

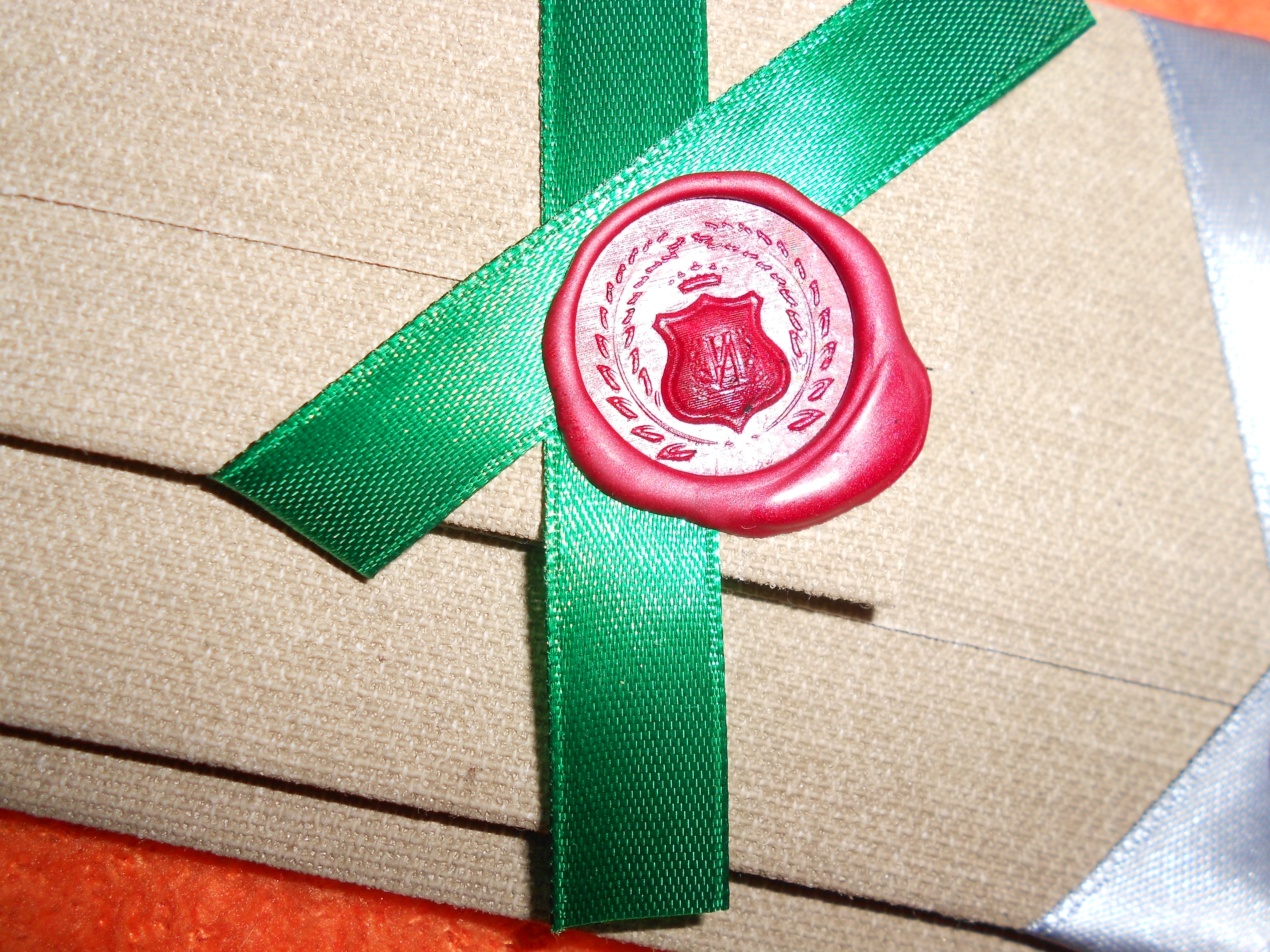

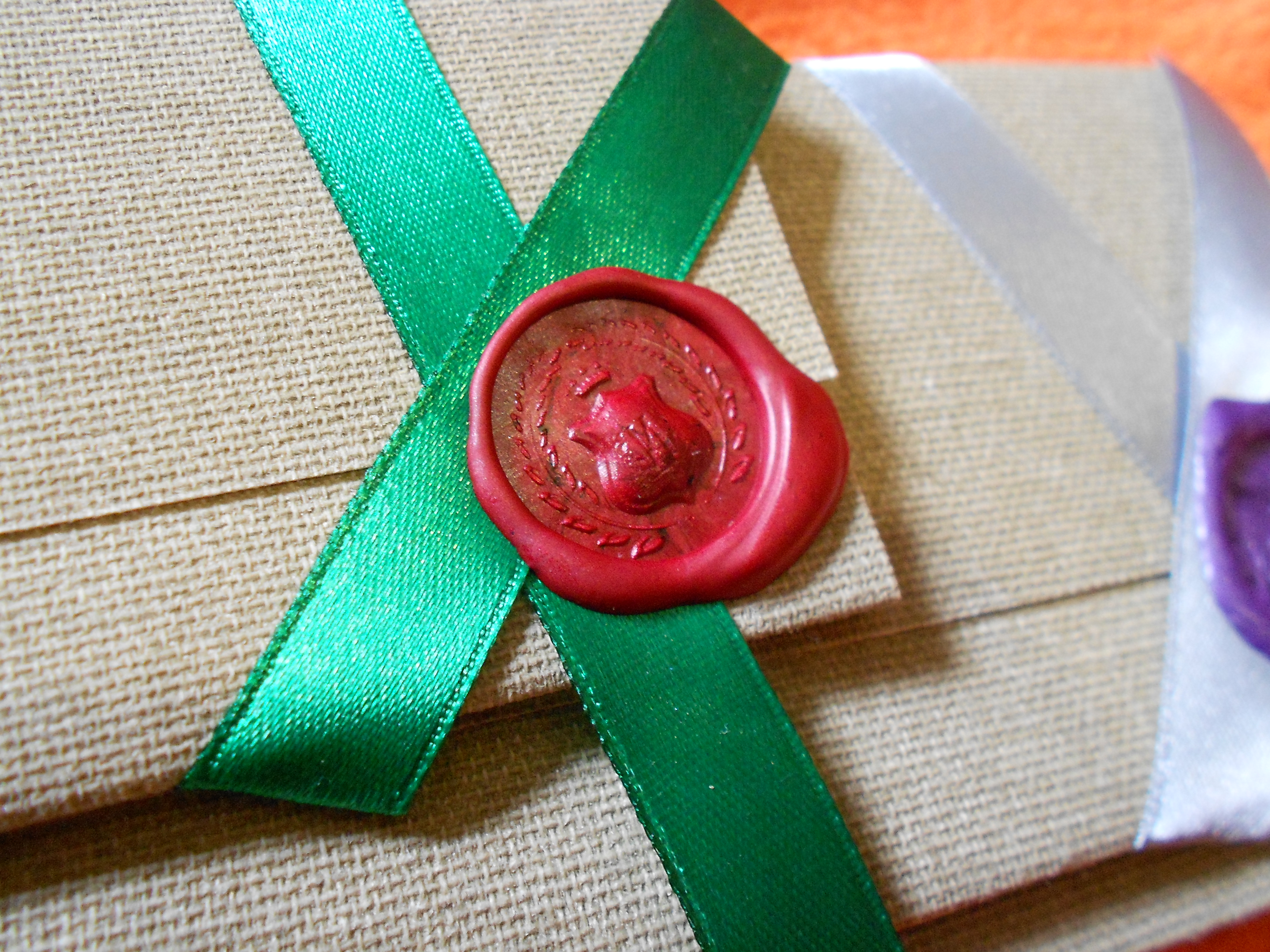

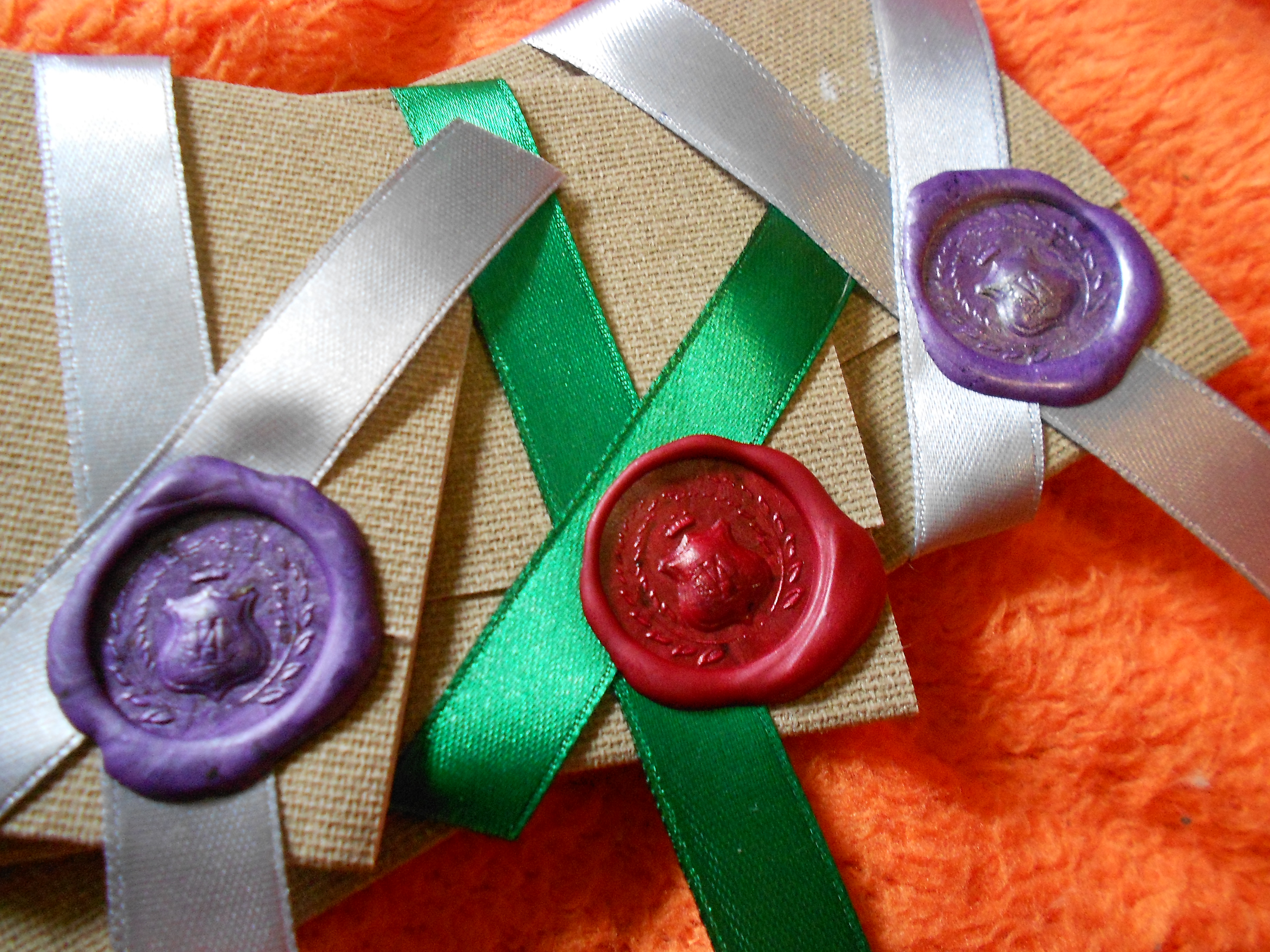

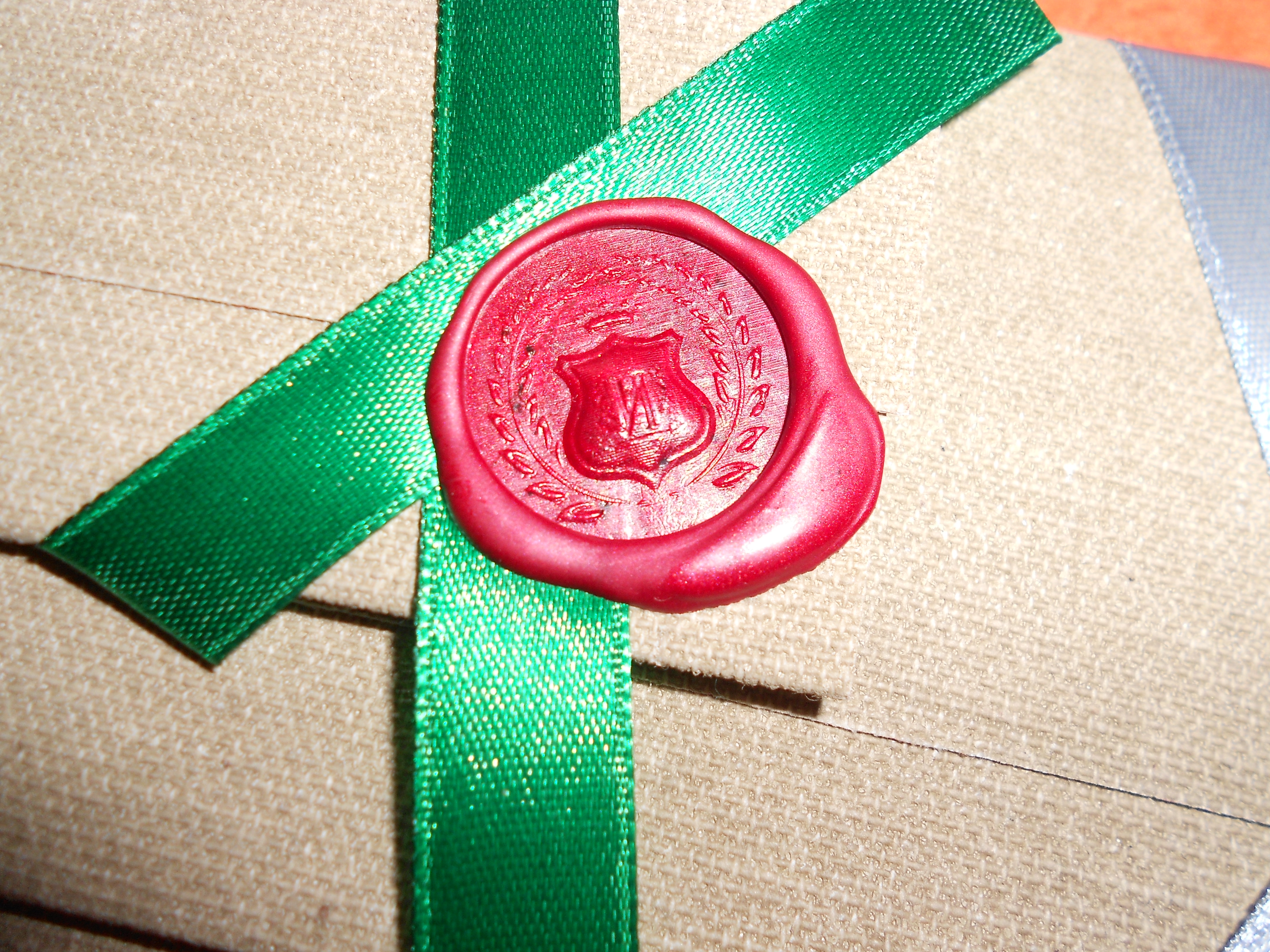

Оттиск сделан на дизайнерском сургуче.



[Zeus]

Оттиск сделан на дизайнерском сургуче.

скажите в 1 вар у Вас указано время работы 43 мин, а во втором - 1ч 37 мин, почему такая разница? сколько получается себестоимость метал.оттиска?



[halkru]

Время обработки зависит от выбранной стратегии обработки и величины шага.
