Наконец-то на праздниках дошло дело до плазмореза

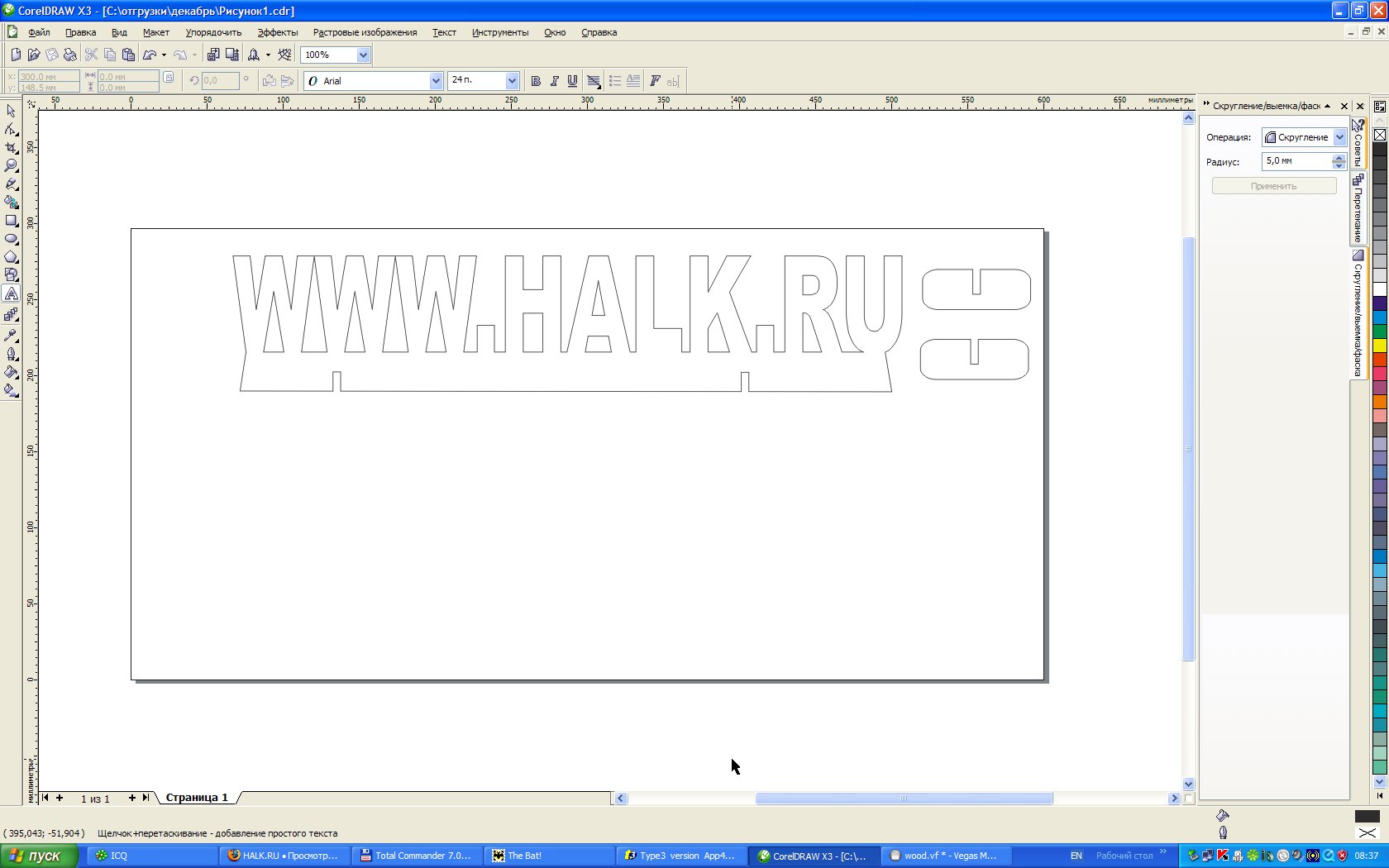

Готовим файл в кореле, предполагаем, что толщина металла будет 5 мм - для стыковки подставок ..


Вложения

  • .jpg
    .jpg
    181,3 KB · Просмотры: 850

SKV

Участник
Переносная 2-х координатная машина термической резки с ЧПУ

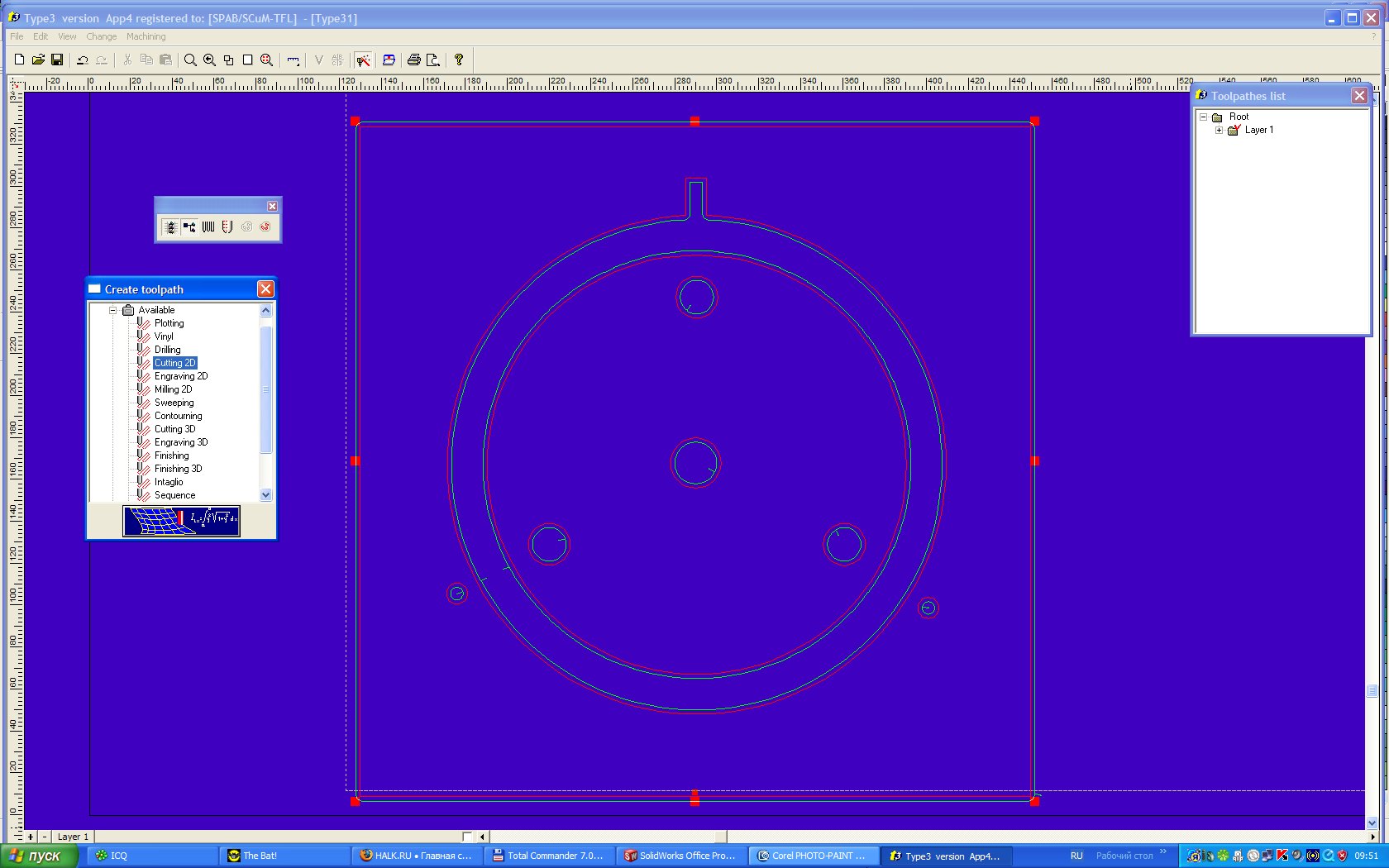

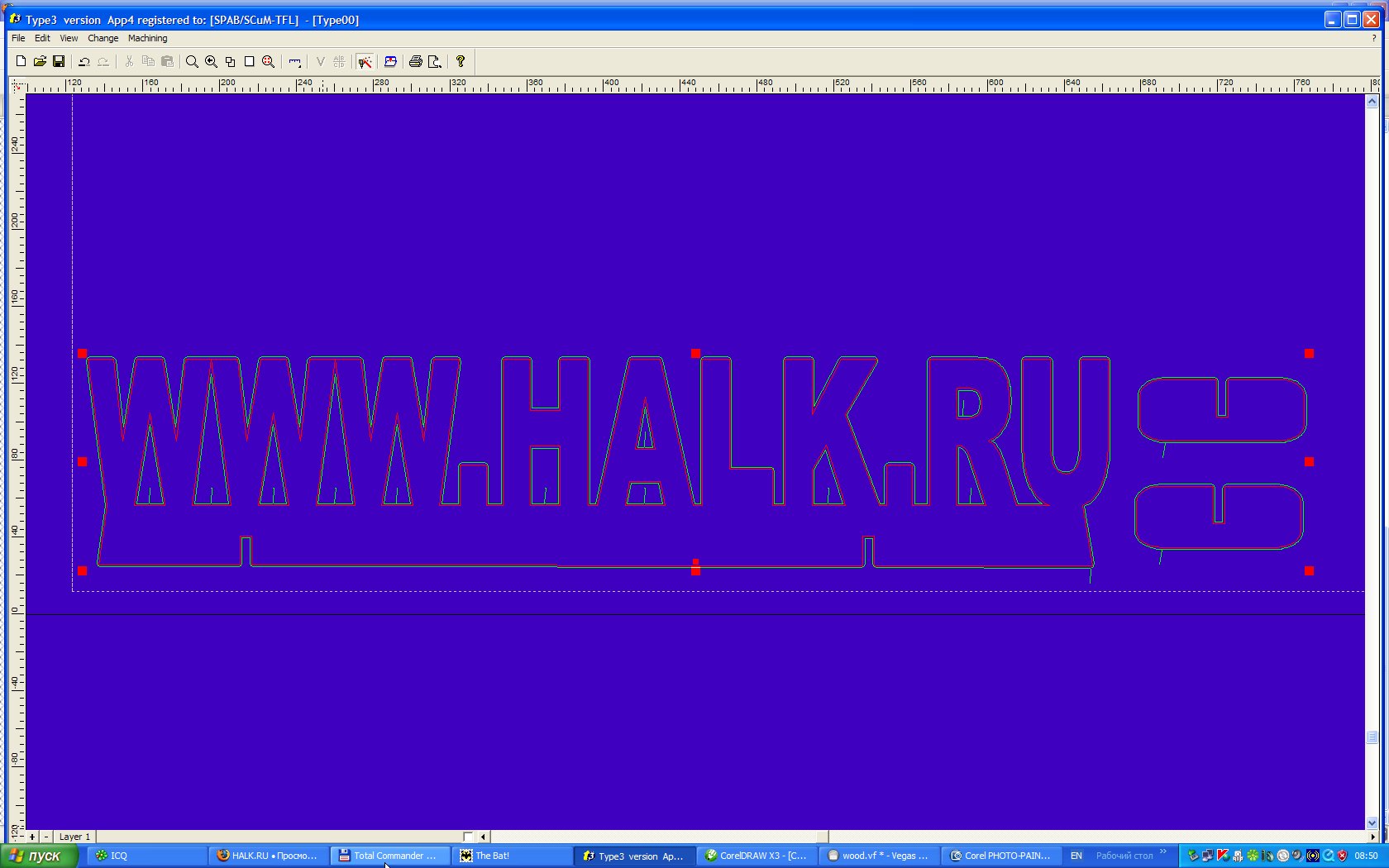

Проводим обработку в Type3, предполагая, что толщина реза будет 3 мм. Формируем G код.


Вложения

  • .jpg
    .jpg
    201,7 KB · Просмотры: 957

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Готовим задание, укладываем металл ... пробуем
Процесс впечатляет :)



halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

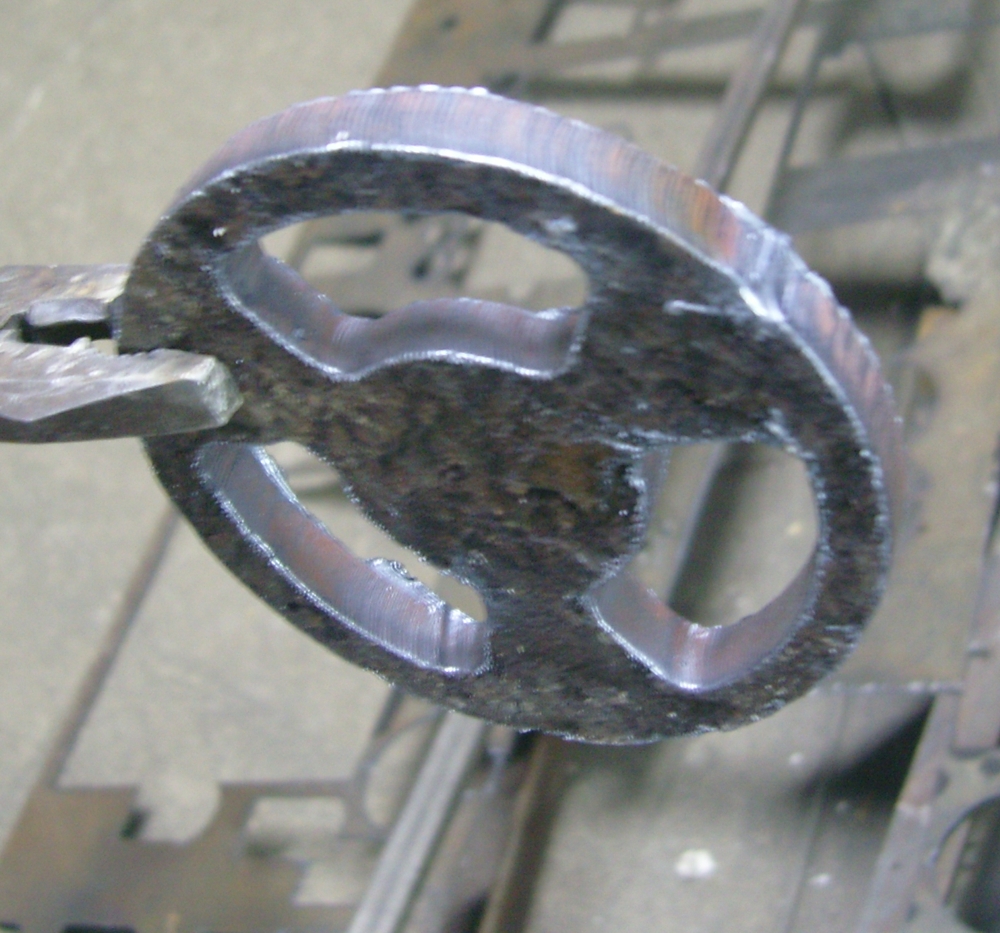

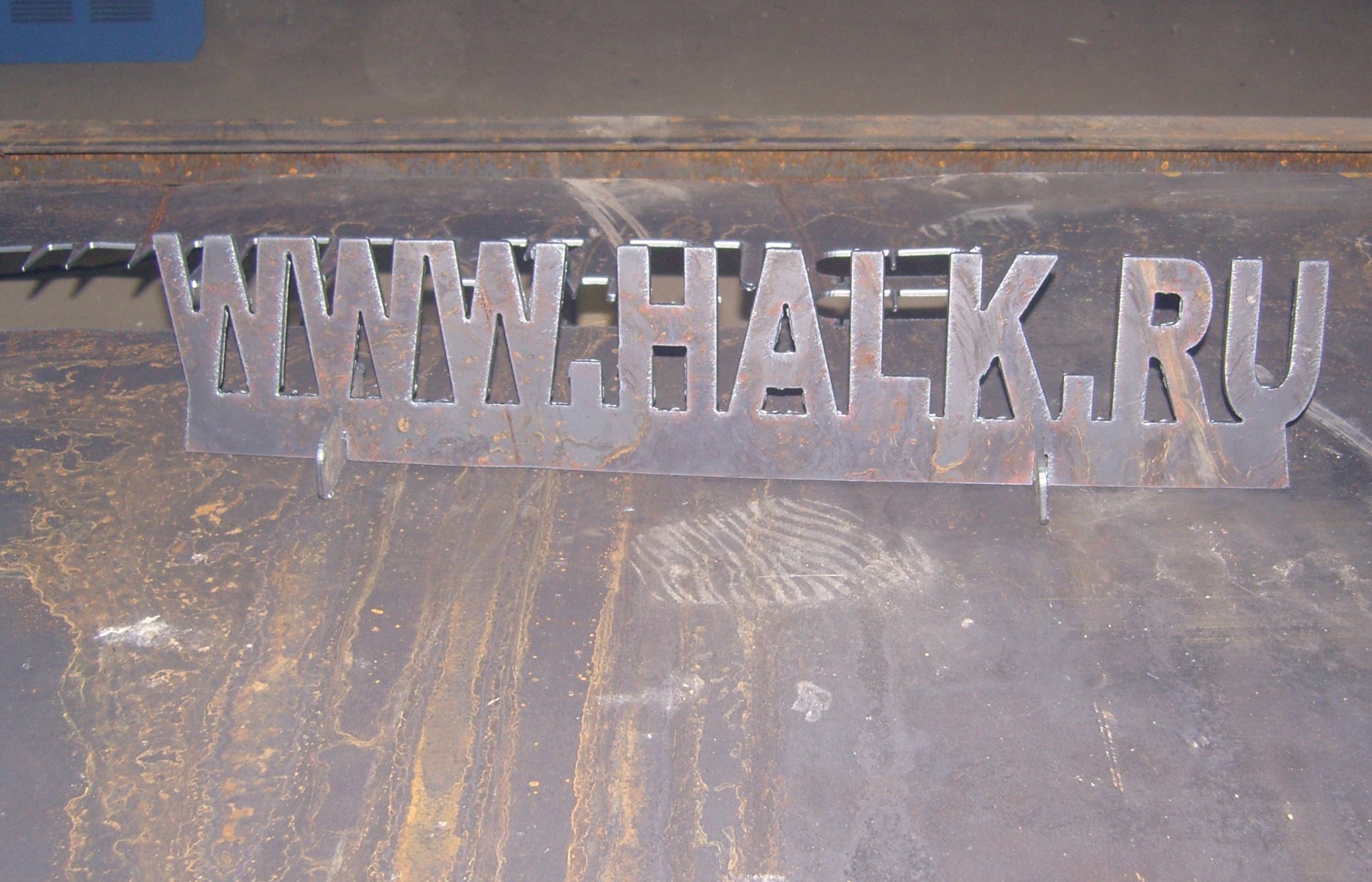

Результат воздушно-плазменной резки, для первого раза вполне неплохо


Вложения

  • .jpg
    .jpg
    360,8 KB · Просмотры: 895

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Пора переносить тему в раздел поставки ...
Прикладное применение станка

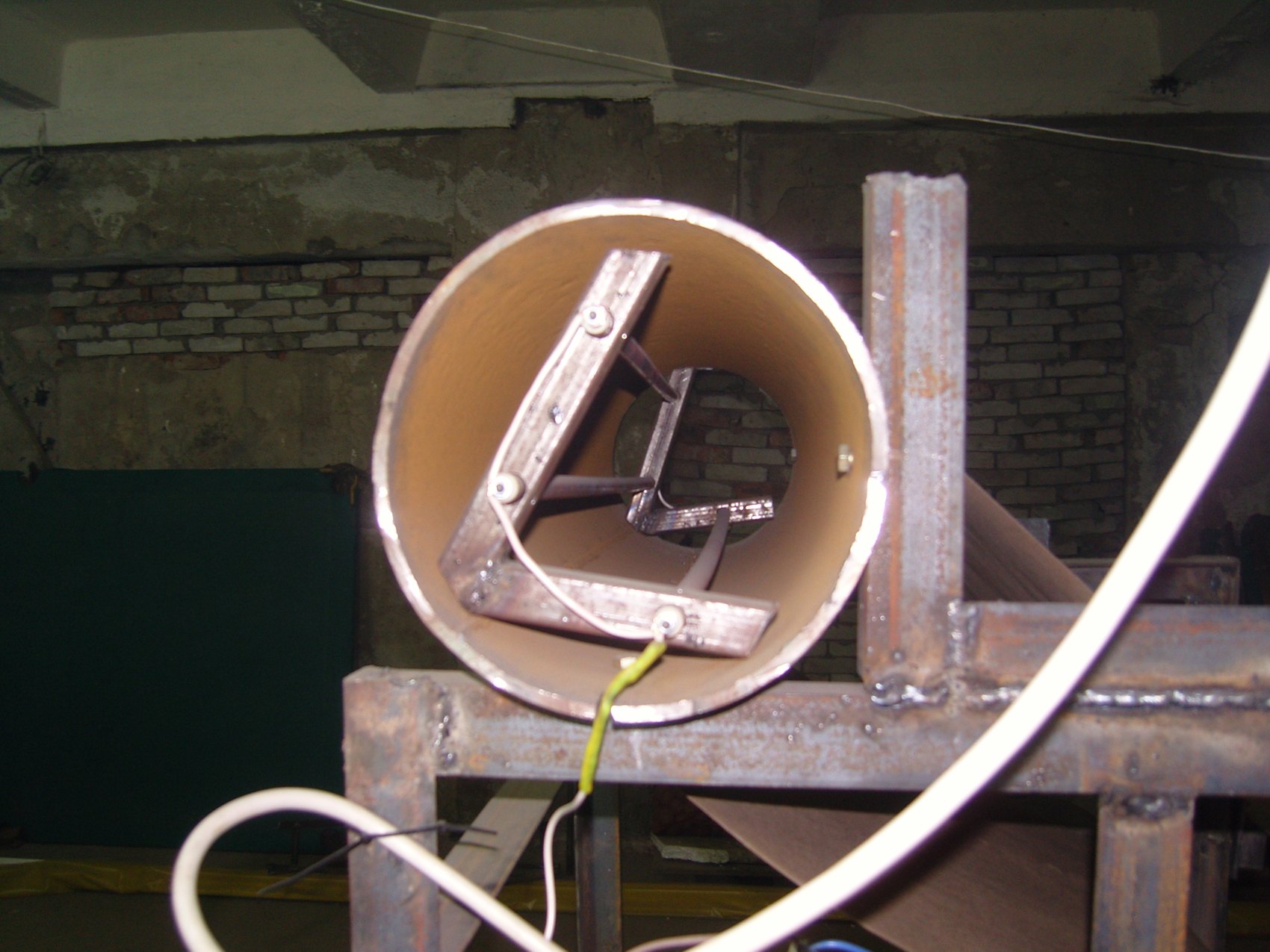

Строим линию по производству ...., есть нагревательные валы, необходимо сделать их подвижными (вращающимися)


Вложения

  • .jpg
    .jpg
    287,2 KB · Просмотры: 977

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

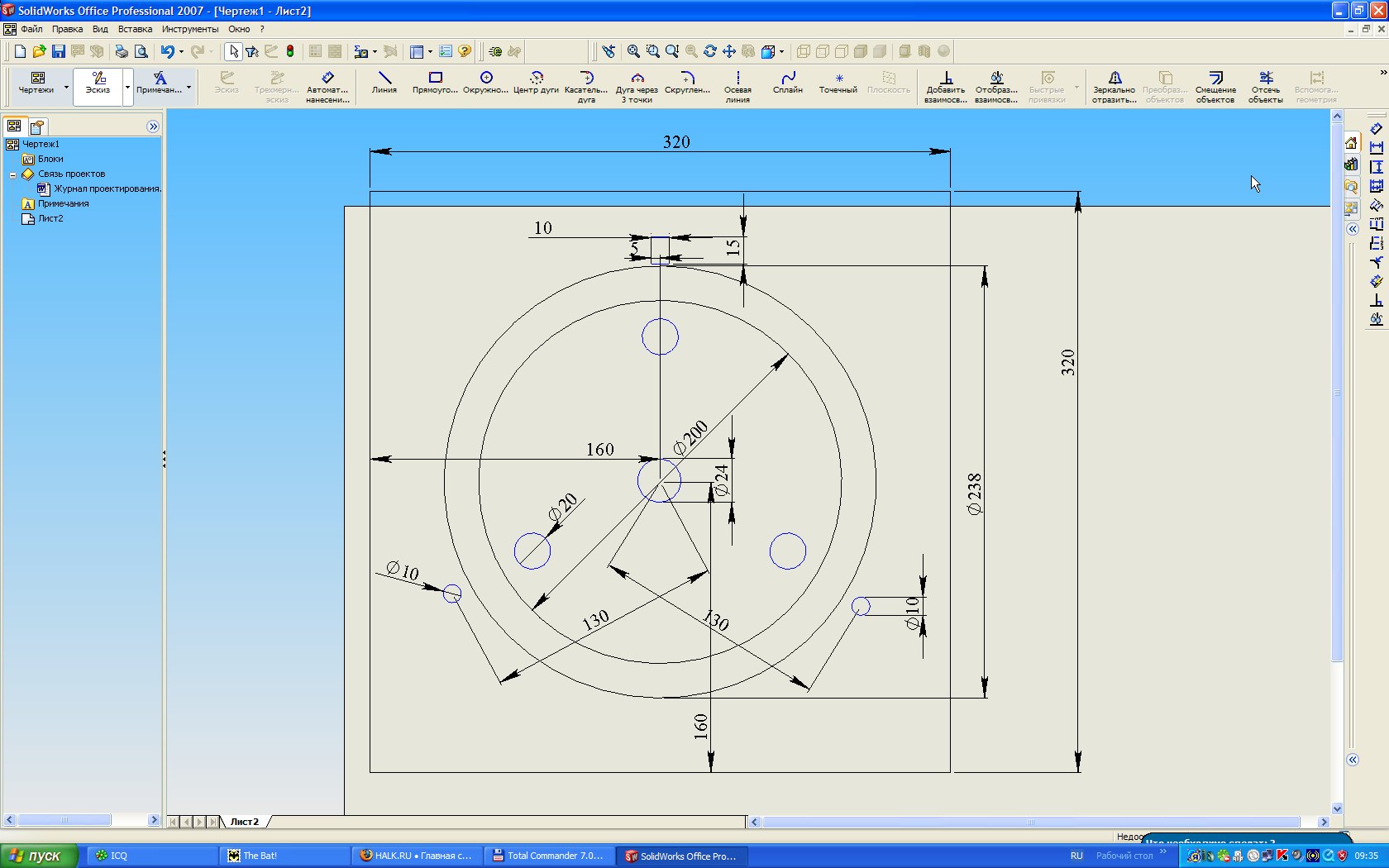

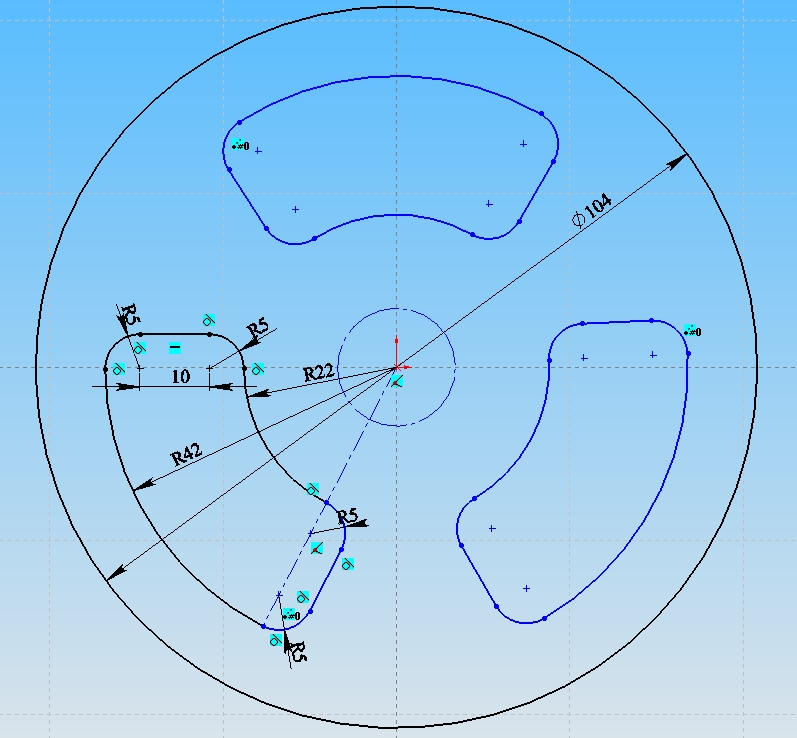

Прикинули .. Готовим чертеж в SolidWorks


Вложения

  • .jpg
    .jpg
    211,1 KB · Просмотры: 942

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

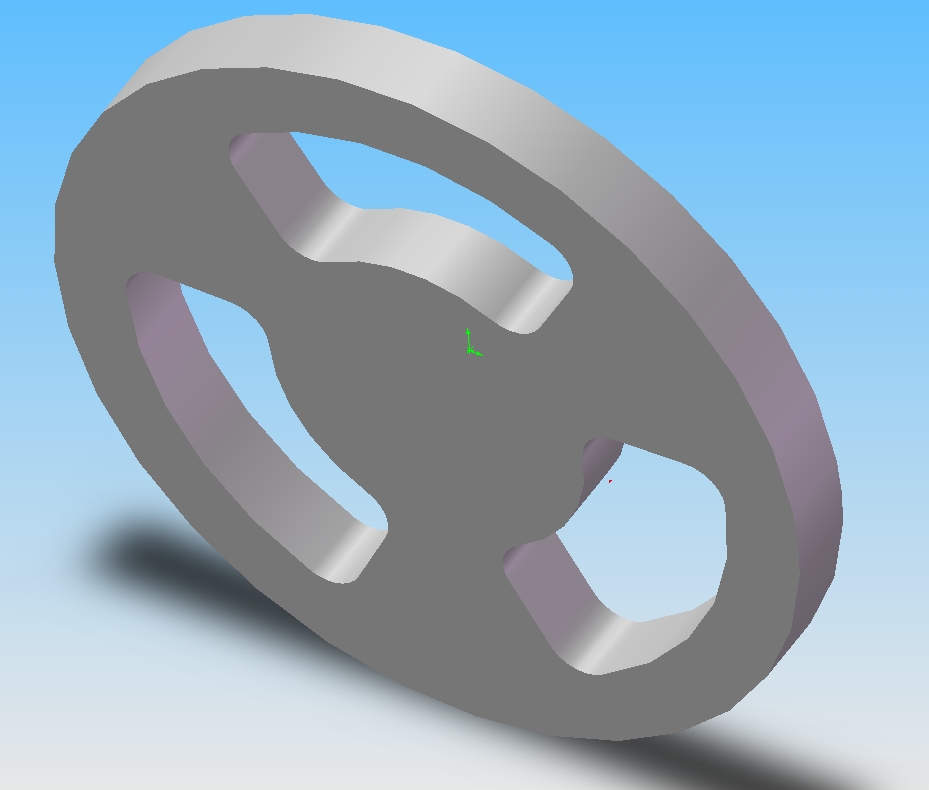

Перетаскиваем в Type3 , готовим путь с подходом режущей головки ..


Вложения

  • .jpg
    .jpg
    229,2 KB · Просмотры: 862

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ



halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

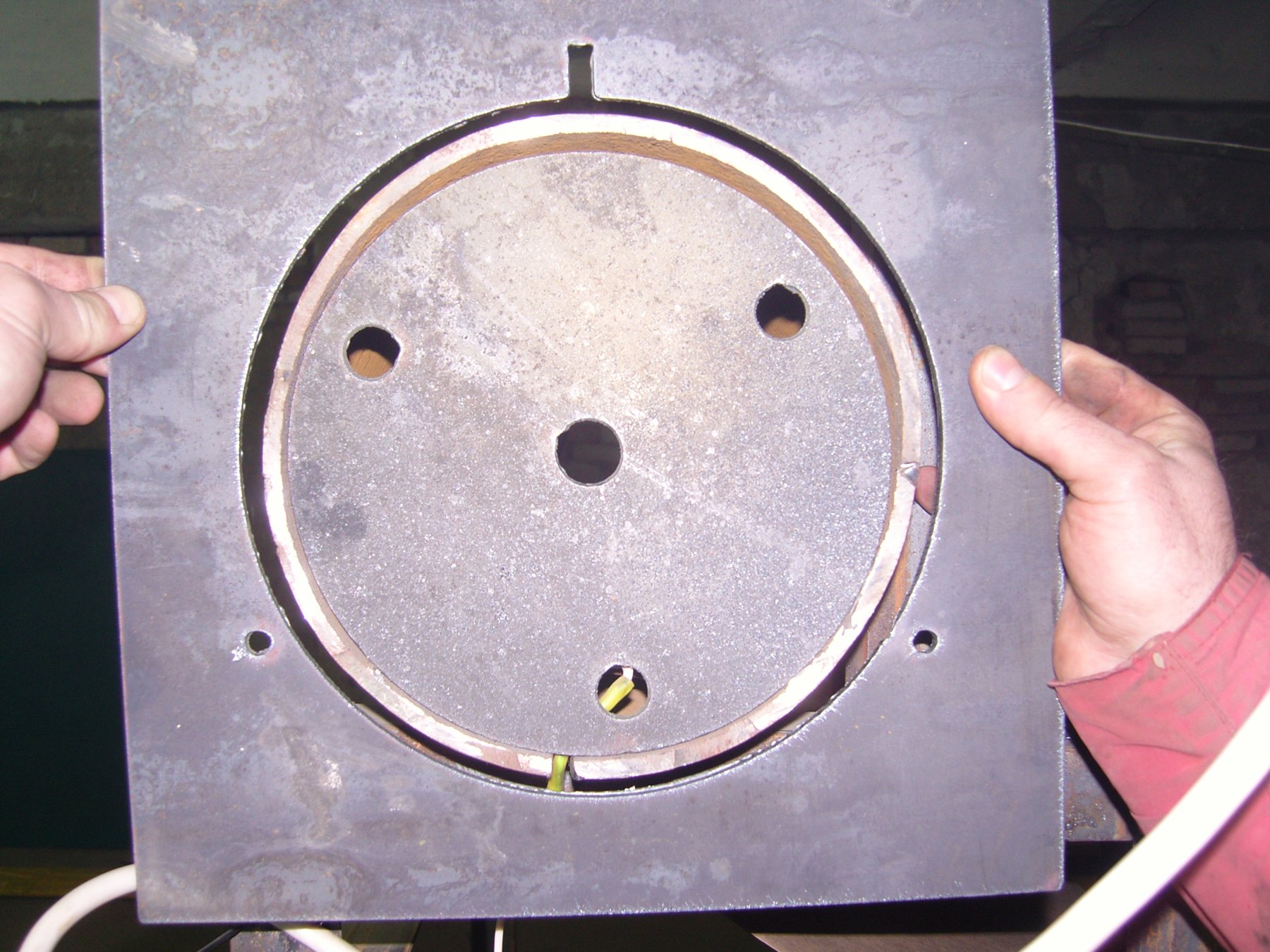

Получаем, что задумали


Вложения

  • .jpg
    .jpg
    437,8 KB · Просмотры: 974

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Еще о прикладном применении

Готовим чертеж


Вложения

  • pl.jpg
    255,4 KB · Просмотры: 891

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

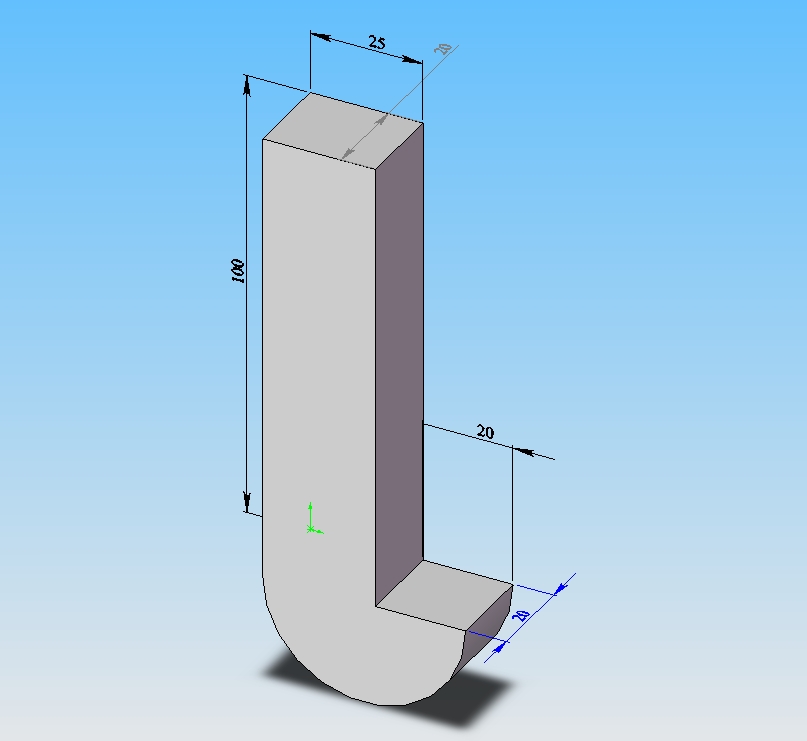

Хотим получить такую деталь


Вложения

  • pl2.jpg
    148,6 KB · Просмотры: 790

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Режем 10 мм сталь, уголок на 150



halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Получаем результат


Вложения

  • uu.jpg
    601,5 KB · Просмотры: 805

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Изготовление крюка для самодельного съемника


Вложения

  • .jpg
    .jpg
    104,3 KB · Просмотры: 893

halkru

Константин
Переносная 2-х координатная машина термической резки с ЧПУ

Режем из 20 мм стали
[sv]steel.flv[/sv]


Luk@

Активный участник
Весчь хорошая, вот нарыл на тему резки металла:

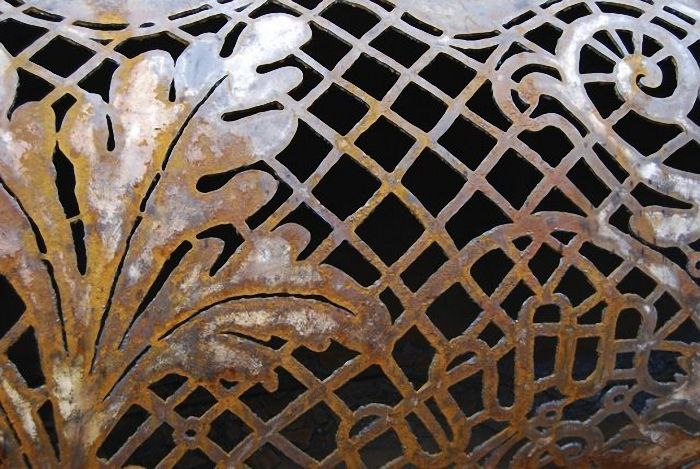

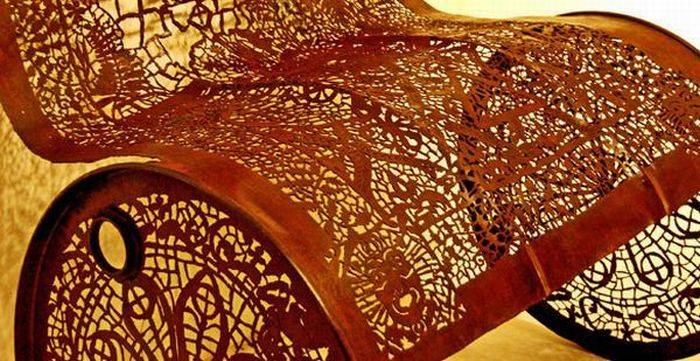

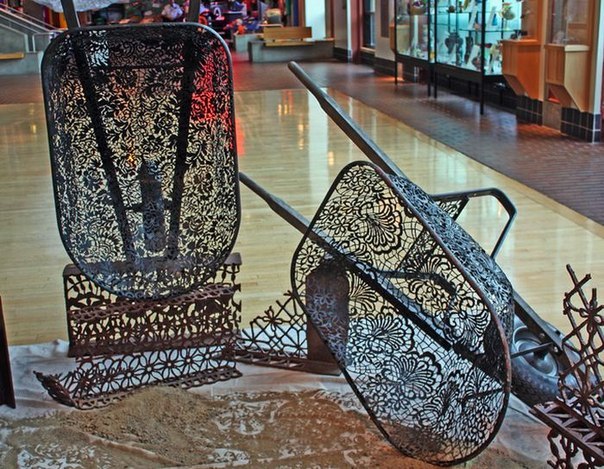

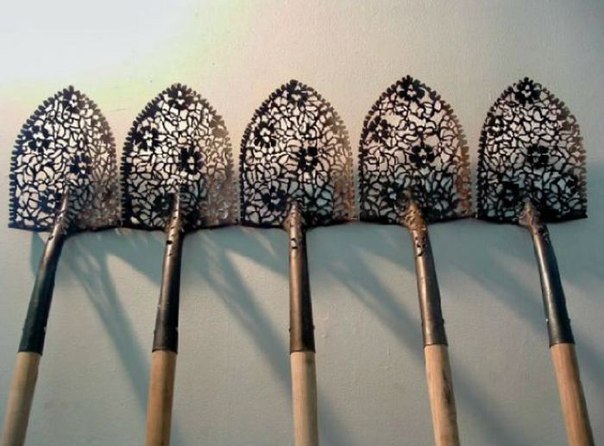

6a00d8341c5dea53ef0133ec5823b4970b-800wi.jpg 1261581361_1261553535_cal_lane_10.jpg 1261598370_6.jpg slYhAqBi0OQ.jpg xYIzhD9DkkE.jpg
сделано вручную плазмой, но думаю - труд адский, да и выхлопы нюхать...
А вот с ЧПУ можно и в тираж.


halkru

Константин
Руками пробовали, правда источник гораздо слабее был, очень сложно дугу держать..
