Дефекты гравировки

[Servis]

Неисправность:

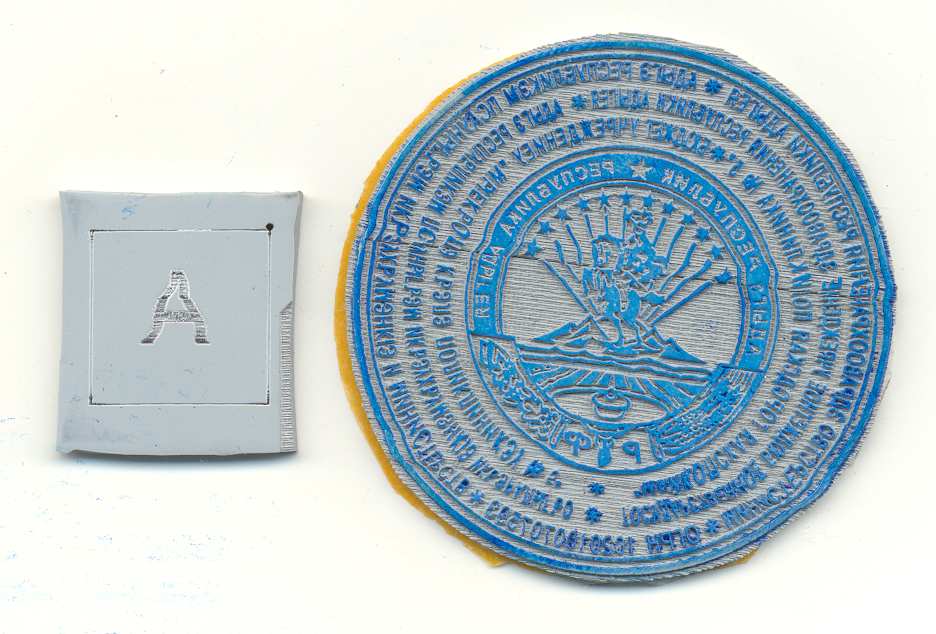

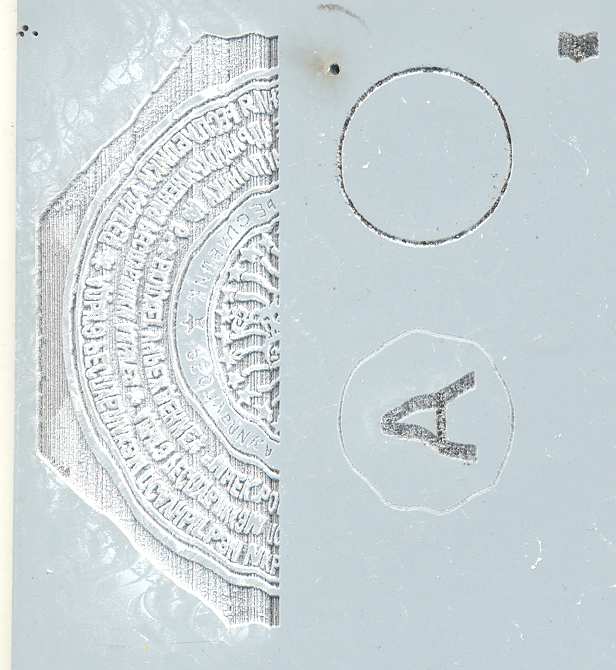

Сдвиги, искажения.
Наблюдения:
Каретка движется исправно, плавно и равномерно, без рывков и подклиниваний.



[Servis]

Решение:
Вибрация не закрепленной линзы при перемещениях каретки. Вытащить сопло, открутить носик и закрепить линзу.



[hobby]

Вопрос.
Почему или в чём причина не сходится линия при резке.
В файле всё правильно, ровно. Режем круг и не сходятся линии стыка примерно на 1мм ?



[Servis]

Не дорезает или разный уровень точки начала и конца? На окружностях и квадратах как, есть разница?



[hobby]

Смешение точки начала и конца. Разница 1мм на любых фигурах.



[hobby]

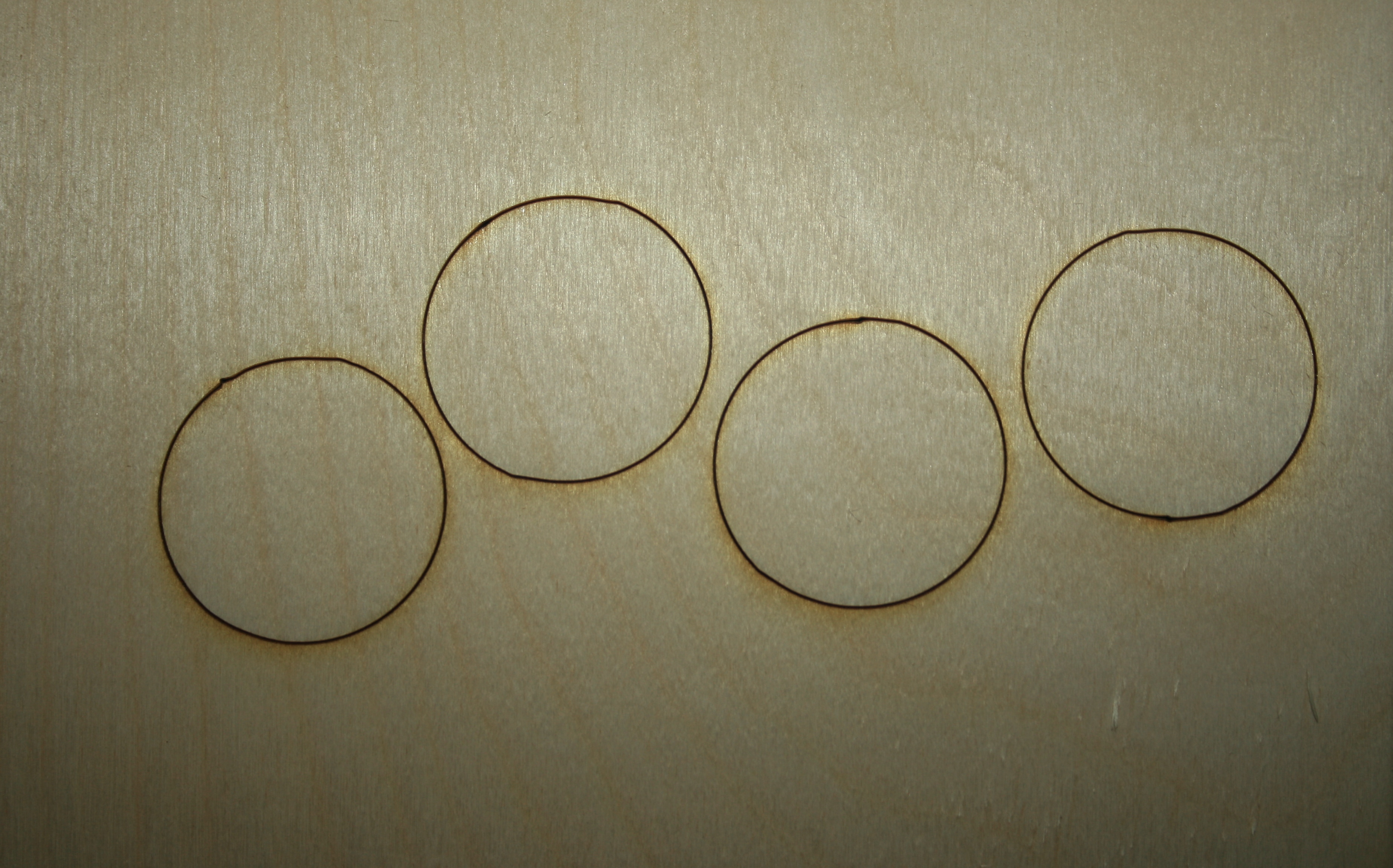

кружки на фото 40мм



[hobby]

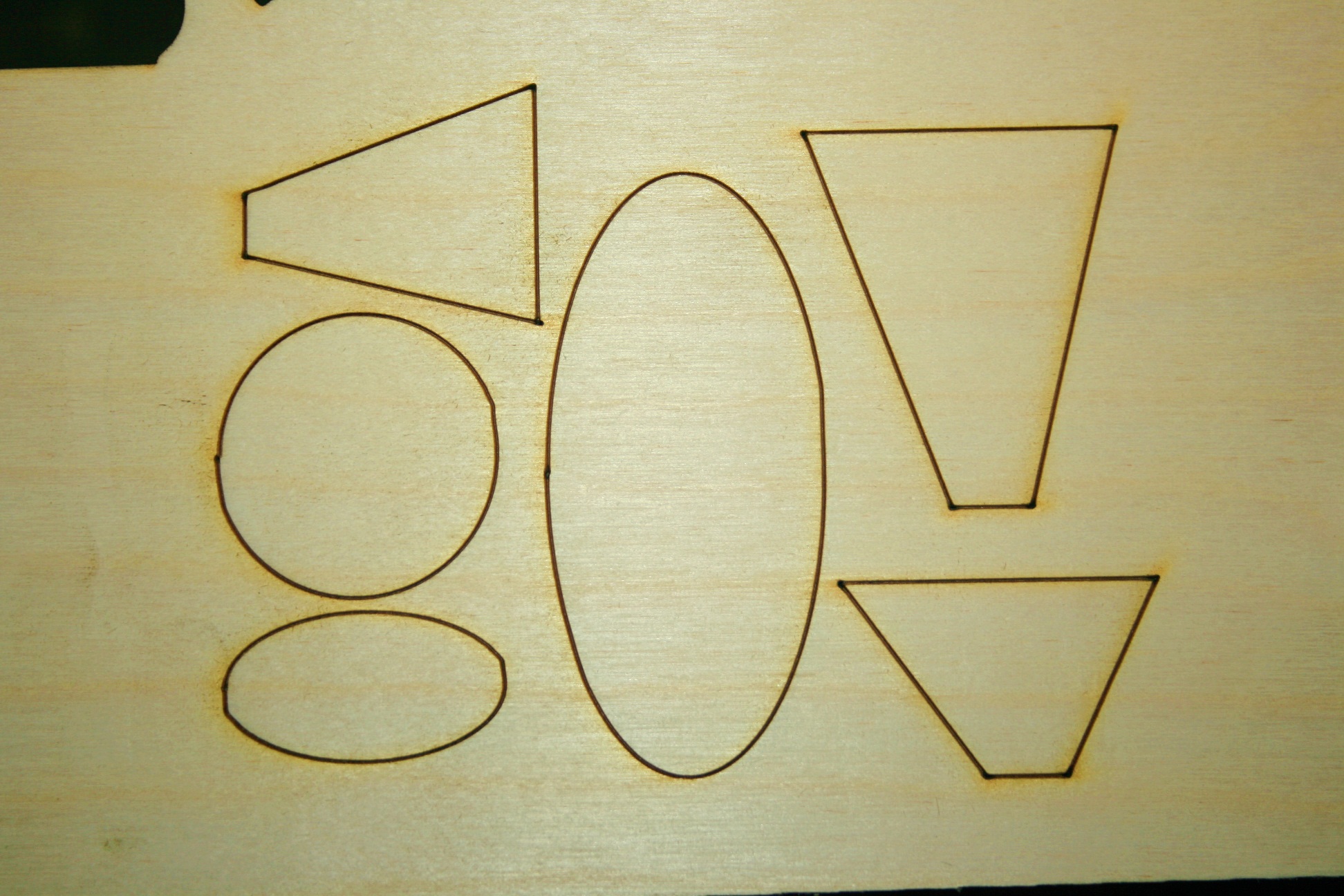

вот ещё фото.



[hobby]

Народ, люди добрые помогите. в чём причина таких дефектов при резкке...
Станок ХАЛК-1290 прога: RDCAMSetUpV6.0.26 и КОРЕЛ.



[rust]

Народ, люди добрые помогите. в чём причина таких дефектов при резкке...
Станок ХАЛК-1290 прога: RDCAMSetUpV6.0.26 и КОРЕЛ.

Так у тебя и кружки не кружки, проверь натяжение ремней и ролик на противоположной от двигателя стороне портала.



[hobby]

не помогло.
ремни подтянул. с роликом вроде всё нормально, что с ними может быть?
причина дефекта не установлена.



[hobby]

Всё победил................. ура!!!



[hobby]

По какой то неведомой причине раскрутились гайки на роликах и каретка шаталась.
Протянул проблема исчезла.



[hobby]

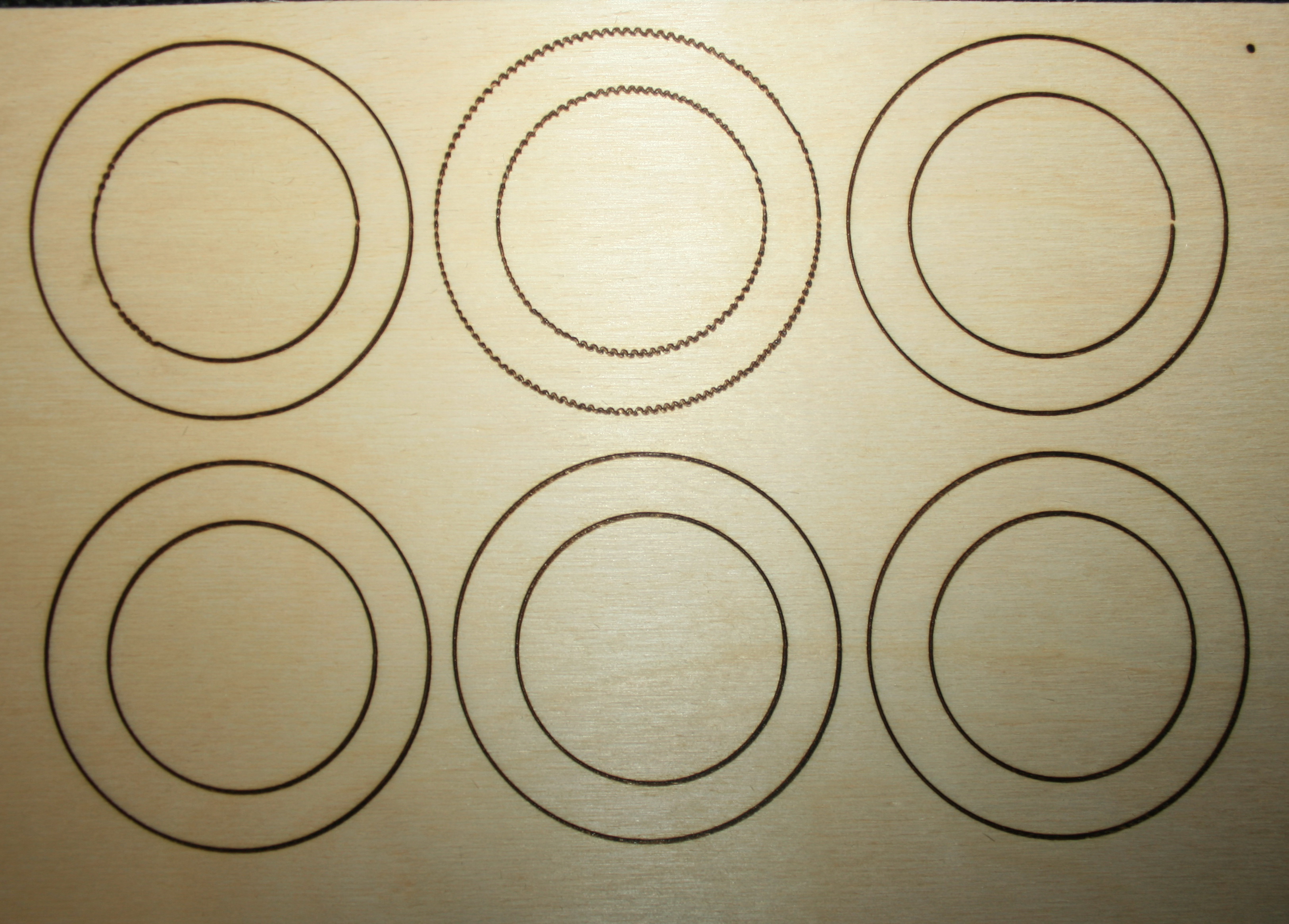

1 ряд до, 2 ряд после протяжки роликов
