ХАЛК 60 ВВ блок питания

И

Игорь Иван

Новый пользователь
вышел из строя блок питания вв блока, - определил по вращению кулера.
на плате написано 06-431
умножители № - JG-01-173 - 2 шт стоит.
между вв тр, маркировка 05-11-25-НЗ (94V-0 / Е211670
Нужны схемы или совет возможного повреждения.

И

Игорь Иван

Новый пользователь
пришёл новый ВВ блок питания, нужна схема подключения управления (H/L/WP/G/IN/5V) что куда подключается для связки к контроллеру на разъём Р5, (плата контроллера № TZL-MBAV12 2006-06, 000322.
С подачей питания всё ясно.
Нужен ли резистор на проводе идущем от блока? (типа корпусной на лазерную лампу от вв блока)?
У старого - древнего ВБП цоколёвка кажись другая, надо проверить чтоб не спалить.

halkru

halkru

Константин
Насколько помню - "(H/L/WP/G/IN/5V)" - High (включение БП высоким потенциалом ТТЛ), Low (включение БП низким потенциалом ТТЛ), Water Protect (подключение датчика воды), Ground (земля), IN - сигнал регулировки мощности, обычно ШИМ.

И

Игорь Иван

Новый пользователь
ну это понятно а распайка разьёма Р5 на контроллере по проводам(выходам) какая?

И

Игорь Иван

Новый пользователь

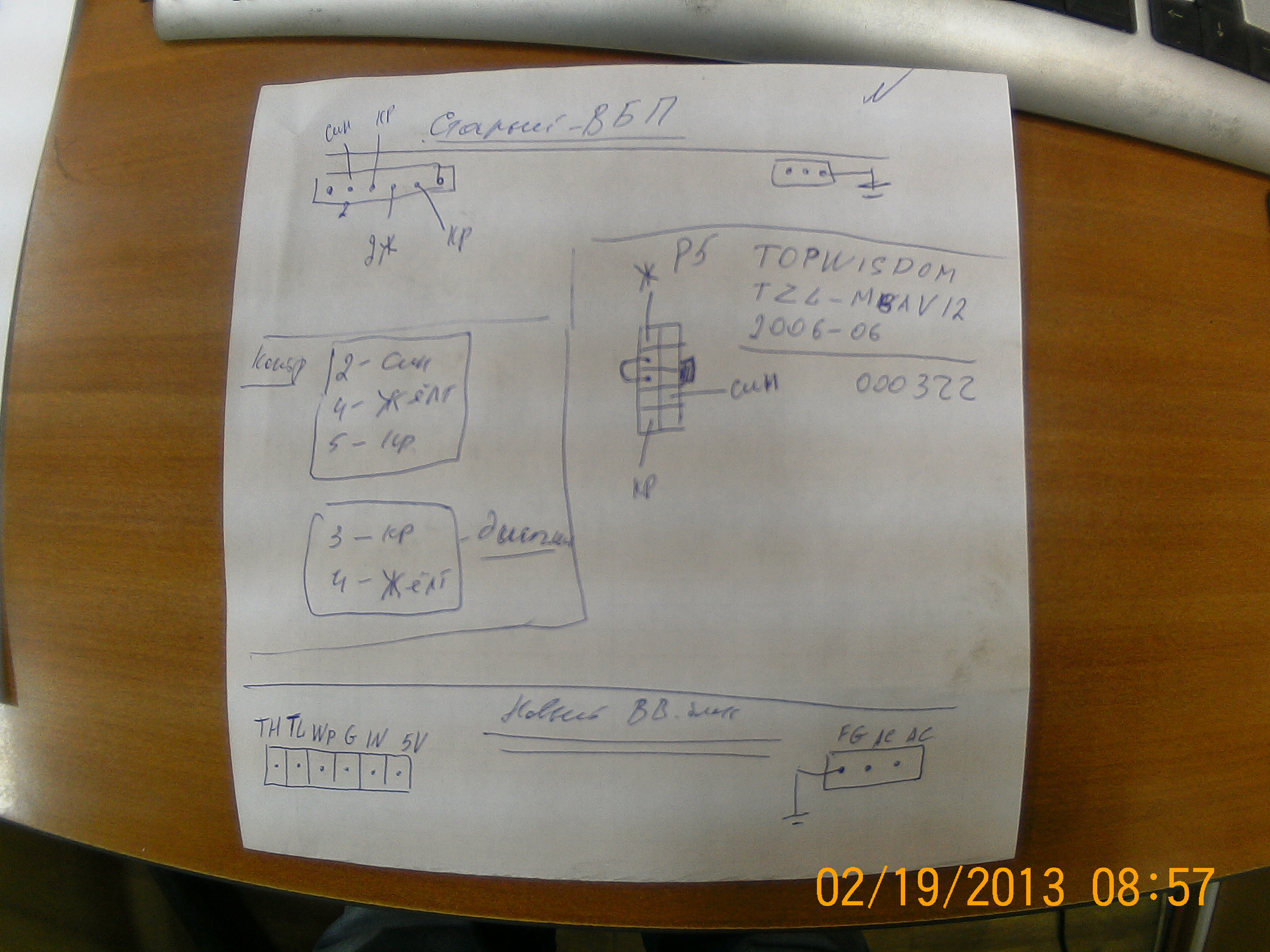

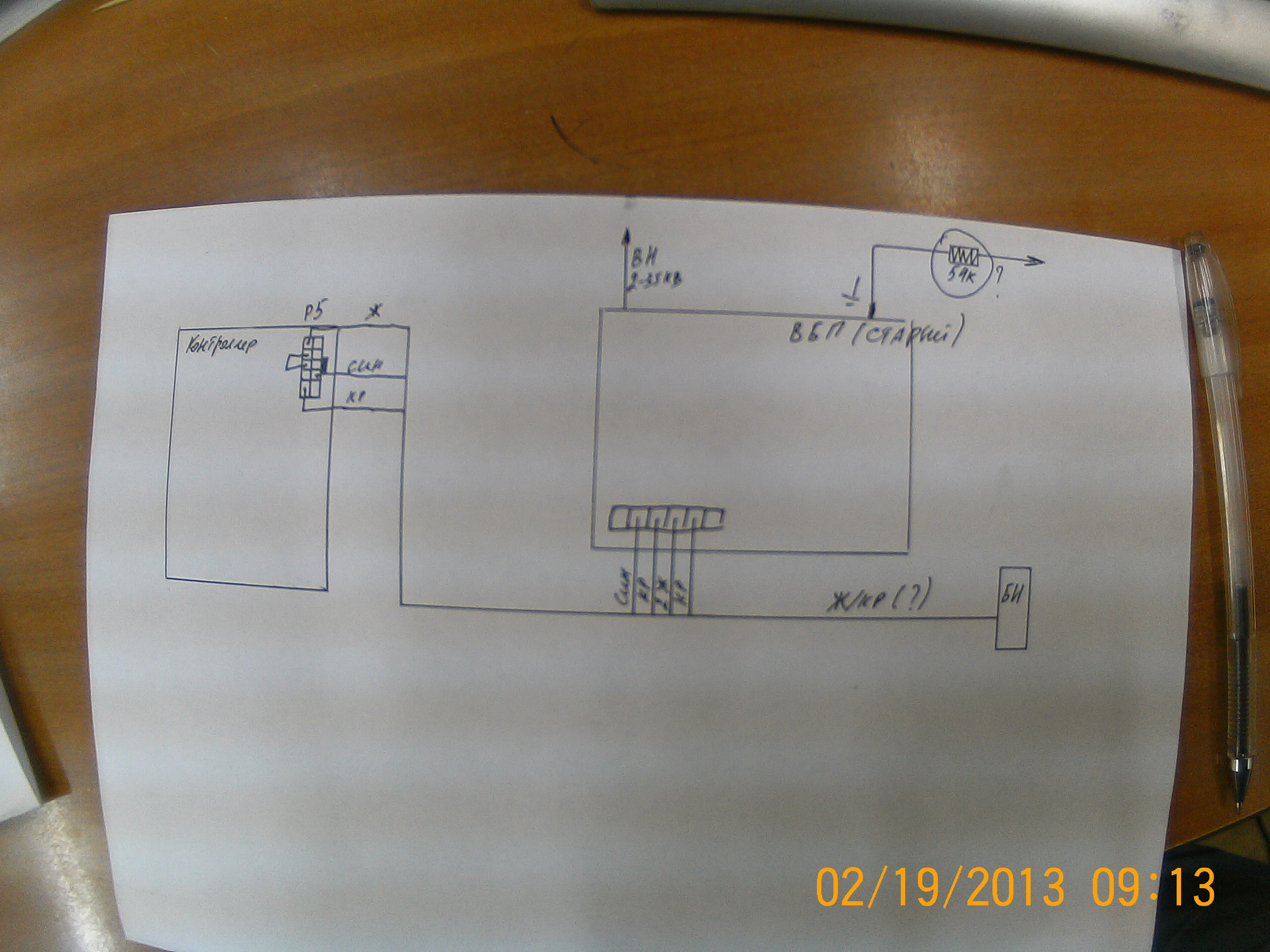

чтоб понять о чём речь передаю снимок


Вложения

  • халк.JPG
    2,9 MB · Просмотры: 952
И

Игорь Иван

Новый пользователь
всё, запустили, разобрались, резистор оставили но меньшим номиналом для страховки было 56 ком. оставили 10 ком. в новом блоке замечательную тестовую кнопку сделали, мне понравилось.-единственное в недочёт можно поставить выход ВВ с блока идёт фишка (походу она проходная) поленились китайцы положить резьбу и вв провод удлинить, использовали из под старого монитора, а так ...
по схеме по разъёму управления всё совмещается 1-1 ..ждём от вас счет на оплату.:)
спасибо....и к стати на старый и новые блоки схемку надо...на следующий раз для восстановления...прошу...
