Большой ход по оси Z

[kaluk]

Станок HALK - 1224 3D фрезерный по камню, контролер с пультом RZNC-0501.
В ручном режиме в MASHINE SETUP на пульте в разделе PULSE EQUVIVALENT выставили значения x - 102, y - 102, z - 175, проверили по линейки - показания на пульте и реальные значения перемешения совпадают.
Запускаем программу, в которой прописано, что с каждым проходом должно происходить заглубление по оси Z на 0,3мм. Во время работы пульт показывает, что заглубление происходит на 0,3 мм (как и прописано в программе). На деле порисходит заглубление на 3,5мм! Естествено, фреза ломается. Кто-нибудь с таким сталкивался? Как побороть?



[Nikolaevsk]

очевидно, неправильно выставлен ноль поверхности заготовки. Типичная ошибка оператора.



[kaluk]

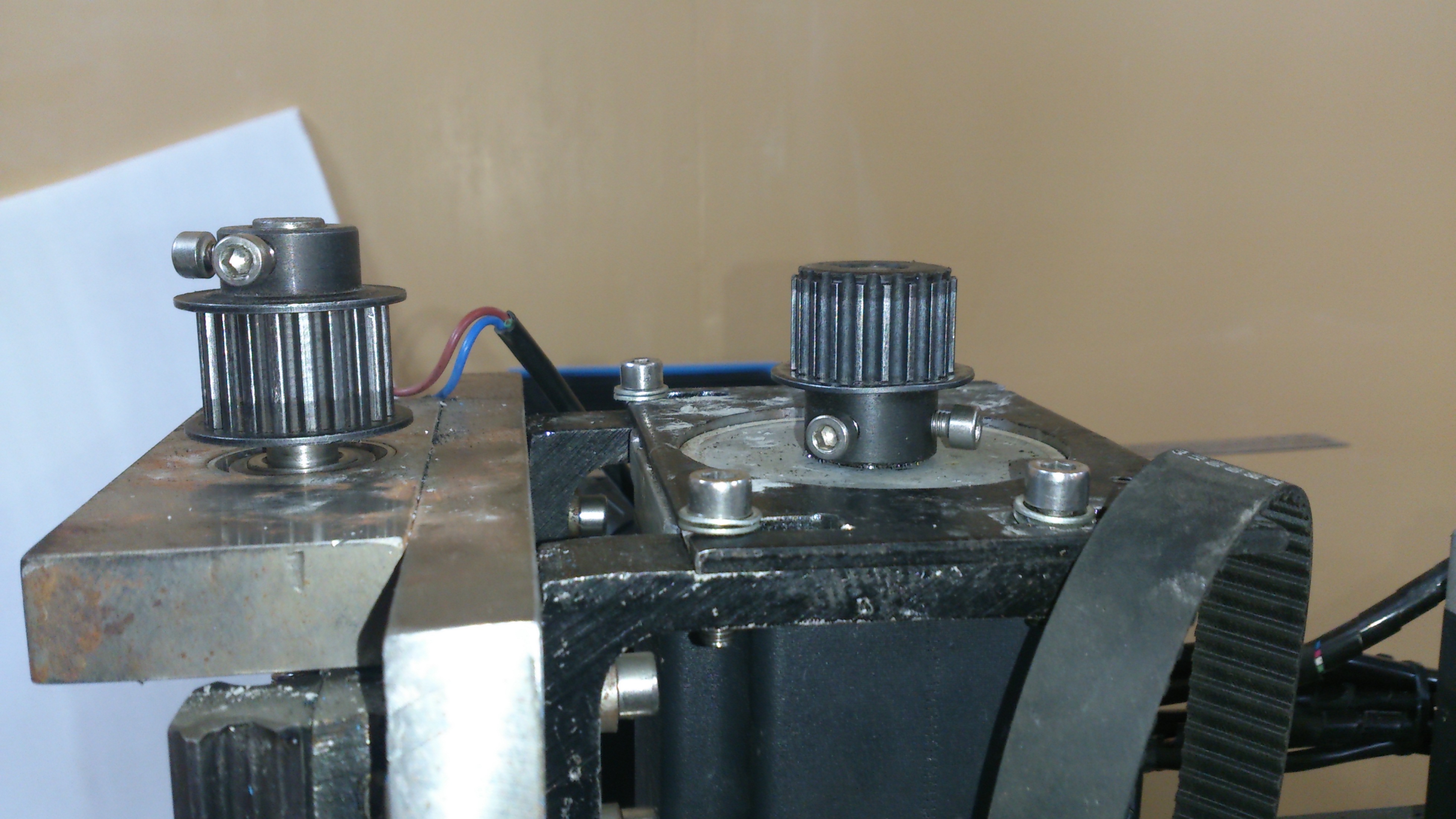

Нет. Операторы у нас нормальные. Дело в том, что зубья ремня привода винта оси Z толще пазов шестерёнки, закреплённой на оси Z, и не только...



[rust]

Может для начала перевернуть одну из шестеренок?



[kaluk]

Что это даст?



[kaluk]

В комплекте идут запасные ремни с более узкими зубьями, на шестерню винта они подходят, а на шестерне шагового двигателя люфтят, но выбора нет щас будем их ставить. Как китайцы умудрились потавить две разные шестерёнки на этот узел???



[kaluk]

Обидно, из-за такой грубой халатности производителя было испорчено 4 фрезы, дорогущий камень и уйма потраченого времени.



[rust]

Обидно, из-за такой грубой халатности производителя было испорчено 4 фрезы, дорогущий камень и уйма потраченого времени.

Да, и такое бывает. Как говорится брак есть в любом производстве. Но почему для начала не проверили на опытном образце, на дереве например. Первый запуск и сразу заготовку под фрезу.



[halkru]

... проверили по линейки - показания на пульте и реальные значения перемешения совпадают.
...На деле порисходит заглубление на 3,5мм!

Не совсем понятно, что на самом деле происходит, логики в описании нет.
Может такой вариант - большие ускорения по Z, и при поднятии шпинделя происходит пропуск шагов , а при последующем опускании - соответственно их добавление к координате Z?



[Nikolaevsk]

Не совсем понятно, что на самом деле происходит, логики в описании нет.
Может такой вариант - большие ускорения по Z, и при поднятии шпинделя происходит пропуск шагов , а при последующем опускании - соответственно их добавление к координате Z?

Я бы посоветовал человеку для проверки прогнать любую УП по воздуху, и проверить точность возврата в нули после этого. А так же всетаки перевернуть шестеренку, на видео явно видно что одна из них кверх ногами и ремень на перекос пошел...
Но, автор написал что оператор у него опытный, наверное, он уже всё это сделал...



[kaluk]

Всё уже сделали, шестерёнки на один уровень друг с другом поставили, ремень поменяли. Беспокоит только то, что в одну шестерёнку зубья ремня хорошо ложатся, а в другой люфтят, потому что они РАЗНЫЕ (шестерёнки). Естественно мы сначали на бракованом камне прогнали небольшой файл, но на нём не заметили свигов по оси Z, потому что он был маленький, а при выпонении большого файла, в котором много ходов по Z этот косяк вылез. Гонять по воздуху файл, время выполнения которого 50 часов? Спасибо, увольте...

Не совсем понятно, что на самом деле происходит, логики в описании нет.
Может такой вариант - большие ускорения по Z, и при поднятии шпинделя происходит пропуск шагов , а при последующем опускании - соответственно их добавление к координате Z?

Логика описания простая: появилась проблема, нашли причину, продемонстрировали её поблике, устранили как смогли.
Совсем непонятно почему вам непонятно, я и видео приложил и картинки и довольно подробно всё описал...
Ускорение почти минимальное - 300.



[Тоня]

Нет. Операторы у нас нормальные. Дело в том, что зубья ремня привода винта оси Z толще пазов шестерёнки, закреплённой на оси Z, и не только...

Здравствуйте, извините за то что мы вам принесли проблемы по станку! Мы уже смотрили видео, которое вы сняли и понимали проблема в чем. Сейчас так делайте пожалуйста чтобы решить проблему. На дне шарикового винта по оси Z там одна гайка. Тогда разгружаете шпнидель пожалуйста чтобы можно увидеть такую гайку. Потом крутите эту гайку тесно чтобы делать винт по оси Z не возможно поднят руками ввеху и вниз. Потом проблему будет решена. На пульте в разделе PULSE EQUVIVALENT выставите значения x - 101.84, y - 101.84, z - 160 пожалуйста. Если ещё какие вопросы, то сообщите нам пожалуйста, мы будем вам помогать. Ещё раз говорим извинять за то что мы Вам принесли проблему по станку!



[halkru]

Не судите строго за русский, это ответ русскоязычного менеджера завода - поставщика.



[kaluk]

Не судите строго за русский, это ответ русскоязычного менеджера завода - поставщика.

Мы сразу так и поняли)))
Очень приятно, что производителю не безразличны наши проблемы.
Спасибо, Тоня))), за подсказку на счёт правильных значений PULSE EQUVIVALENT.
Неплохо было бы получить от производителя пару ОДИННАКОВЫХ шестерёнок и ремень к ним. Вообще, нам хватило бы и одной шестерёнки, но вероятность того, что она совпадёт с нашим ремнём и второй шестерёнкой, судя по всему, мала. Сейчас у нас при движении по Z начался скрип, видимо ременю плохо на неподходящей для него по зубам шестерни.
По поводу того, что у нас винт по оси Z люфтит:
Мы снимали шпиндель и видели гайку, о которой говорит Тоня))), затянули её до конца резьбы, но это не помогло, т.к. резьба кончилась не дойдя до натяга, люфт остался. Будем дальше думать по этому поводу, пока ещё не решили, что с этим делать.

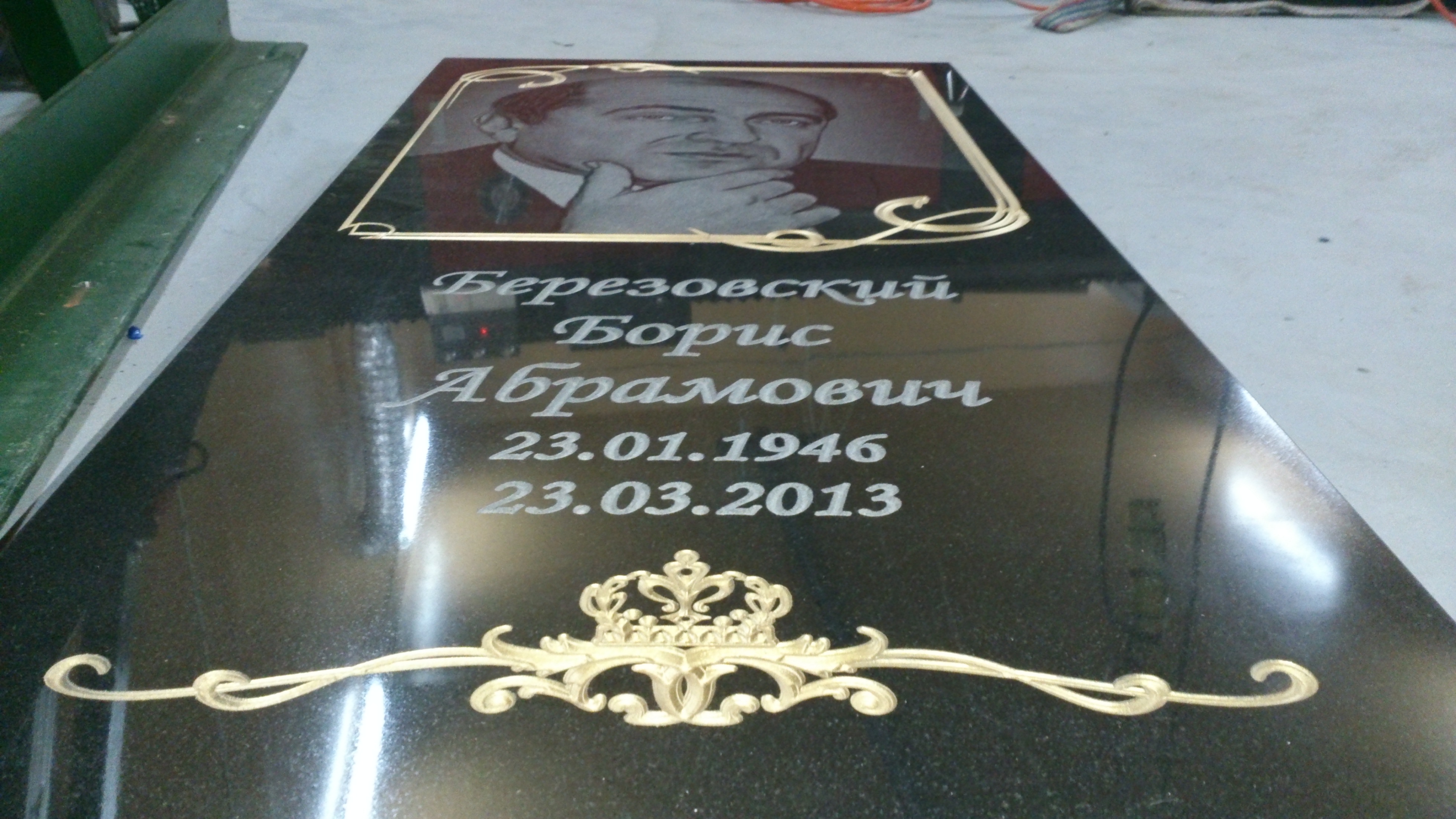

Но, не смотря на все преграды, мы всё таки сделали памятник Березовскому!)))



[Тоня]

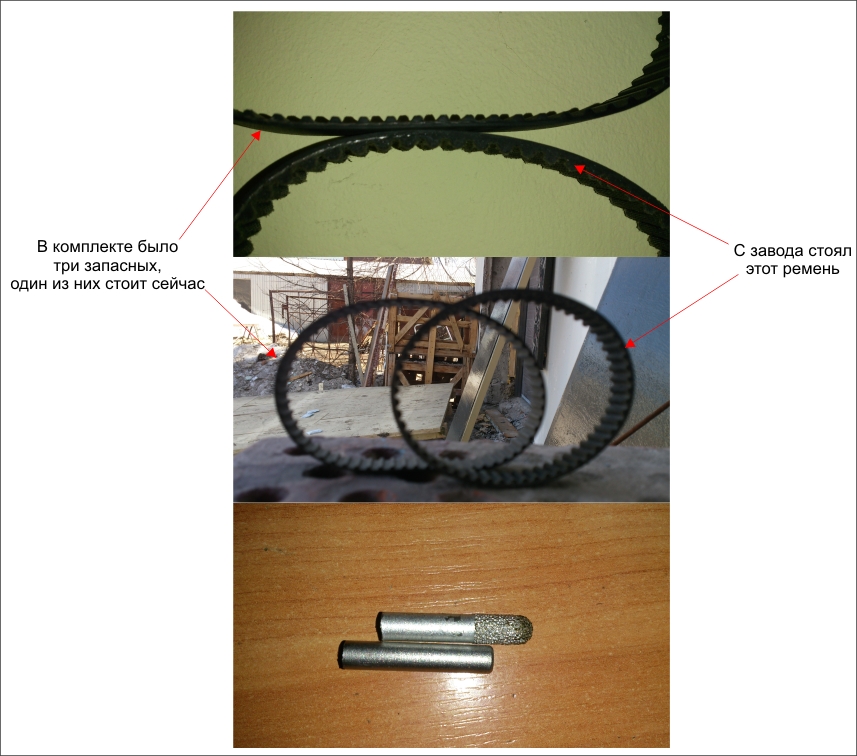

Здравствуйте, можно ли Вы скинуть нам фото ремен, которые входит в комплектацию? Потом мы решим что нужно изменять какой шестеренок.



[kaluk]

Здравствуйте. Нам нужно пару шестерёнок на один из этих ремней. Желательно на тот, который стоял с завода (с широкими зубьями). И хотелось бы получить фрезы, взамен испорченым.



[Тоня]

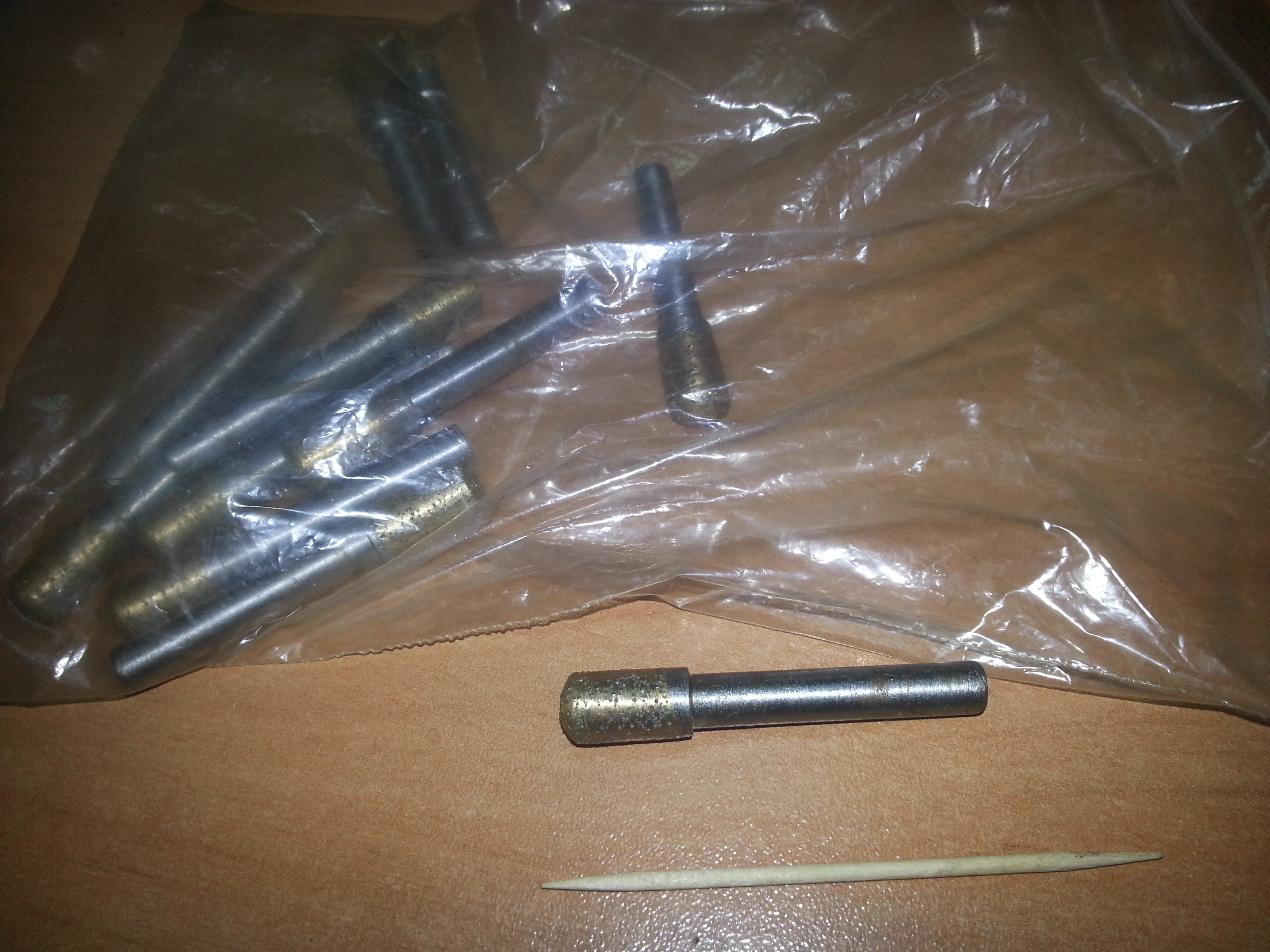

Здравствуйте, мы будем бесплатно подарить вам пару шестеренки для ремени, которые были вложенны в комплекте, и будем подарить вам 2шт фрезы, которые на фото покажет.



[halkru]

Такие фрезы устроят?



[kaluk]

Здравствуйте, мы будем бесплатно подарить вам пару шестеренки для ремени, которые были вложенны в комплекте, и будем подарить вам 2шт фрезы, которые на фото покажет.

Спасибо, нужно сообщить вам адрес доставки?

Такие фрезы устроят?

Нет, нам понравились те, которые были в комплекте. Они бурили гранит в глубину 3,5мм на приличной скорости и довольно долго терпели это издевательство. Хотя я не отрицаю, что те фрезы, которые вы предлогаете тоже хорошие, спасибо за предложение.



[Servis]

Напишите адрес на английском для завода
