Сильно нагревается шаговый оси Y

[Борис]

Здравствуйте! Вчера обнаружил что в станке(HALK60) очень сильно нагревается двигатель осиY.Через час работы, рукой к нему не прикоснуться.Подскажите где искать?Может на управлении где-то сбиты настройки.



[danillka27]

Скажите передвижение по направляющим не затруднено по этой оси , если двигатель греется и при этом делает задание без сбоев значит где то что то ему мешает , либо подшипник либо загрязненные направляющие .



[Борис]

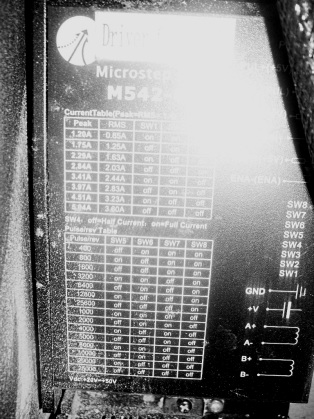

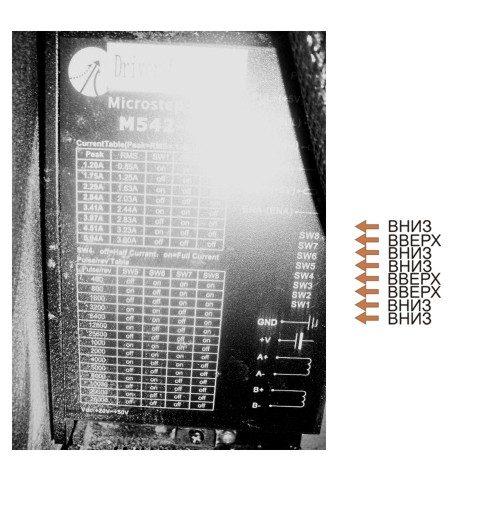

Года 2-3 назад лопнул ремень на ось Y.Новый ремень тогда еще московский офис предложил через три недели.Поэтому были сняты шестерни с подъемного стола,как посчитали передаточное число такое же,вырезана из оргстекла втулка под размер вала и подобран ремень в магазине.Тогда-то и щелкали эти настройки.Может он эти два года и грелся,но обнаружил только вчера.Если нетрудно подскажите правильное расположение этих рычажков на блоке.Передвижение по направляющим легкое,работает без косяков (постучал по дереву).Рычажки у меня сейчас вот-так стоят.



[danillka27]

Сделайте пожалуйста фото где видны переключатели ,на этом фото не разобрать .



[Servis]

Не совсем понятно где у вас на on и off соотвественно вниз-вверх. Лучше обозначить так, например: on, off, on и т.д. Попробуйте убавить ток.



[Борис]

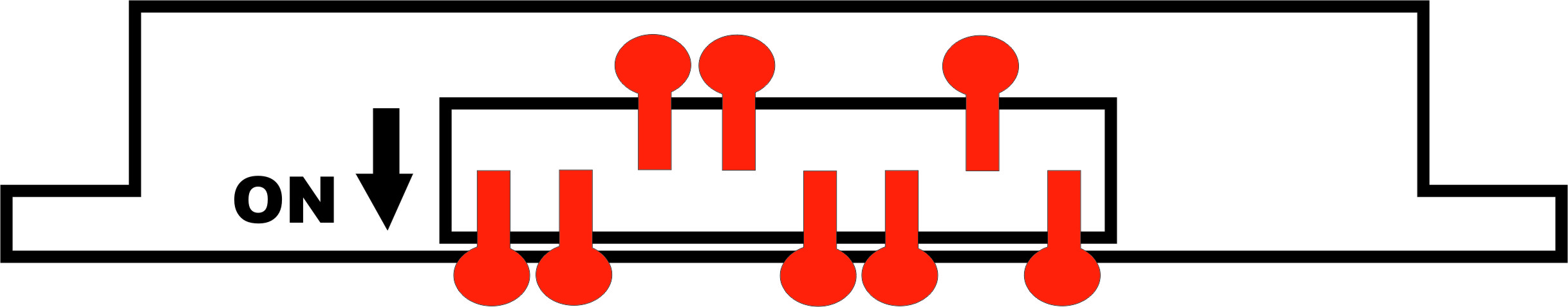

Фотоаппарат неожиданно отказался работать.Нарисовал как выглядит сбоку.



[halkru]

Согласно таблице (на самом драйвере), выберете положение переключателей соответствующих меньшему току двигателя.



[Борис]

Спасибо!Долго отдыхал поэтому поздно ответил.Заодно тут же спрошу,труба отработала 2.5 года и решила умереть.Прайс на трубы соответствует ценам.



[Servis]

Соответствуют!
