полосит халк 53

[Айван]

Доброго времени суток,купил халк 53 и что то с ним уже намучался , при гравировке материала происходит вот такое полосо-смещение рисунка, если гравировать заливкой то смещаються контуры фигур и видно что эти полосы зависят от формы объекта ,в печатях такая же фигня. Пытался узнать у техподдержки,отправили к китайцам,а те говорят ничего страшного!Может кто нибудь знает что это или это действительно нормально?



[Servis]

полосо-смещение рисунка, если гравировать заливкой то смещаються контуры фигур и видно что эти полосы зависят от формы объекта ,в печатях такая же фигня.
Посмотреть вложение 2646Посмотреть вложение 2647Посмотреть вложение 2648

Здравствуйте! Когда купили данный аппарат и кто Вас отправил к китайцам? По первым фото вроде сама фанера имеет структурированный вид, тогда полоски логичны. Не совсем понял про смещение контуров, можете показать как должно быть? Какая скорость гравировки? Юстировка отлажена?



[Айван]

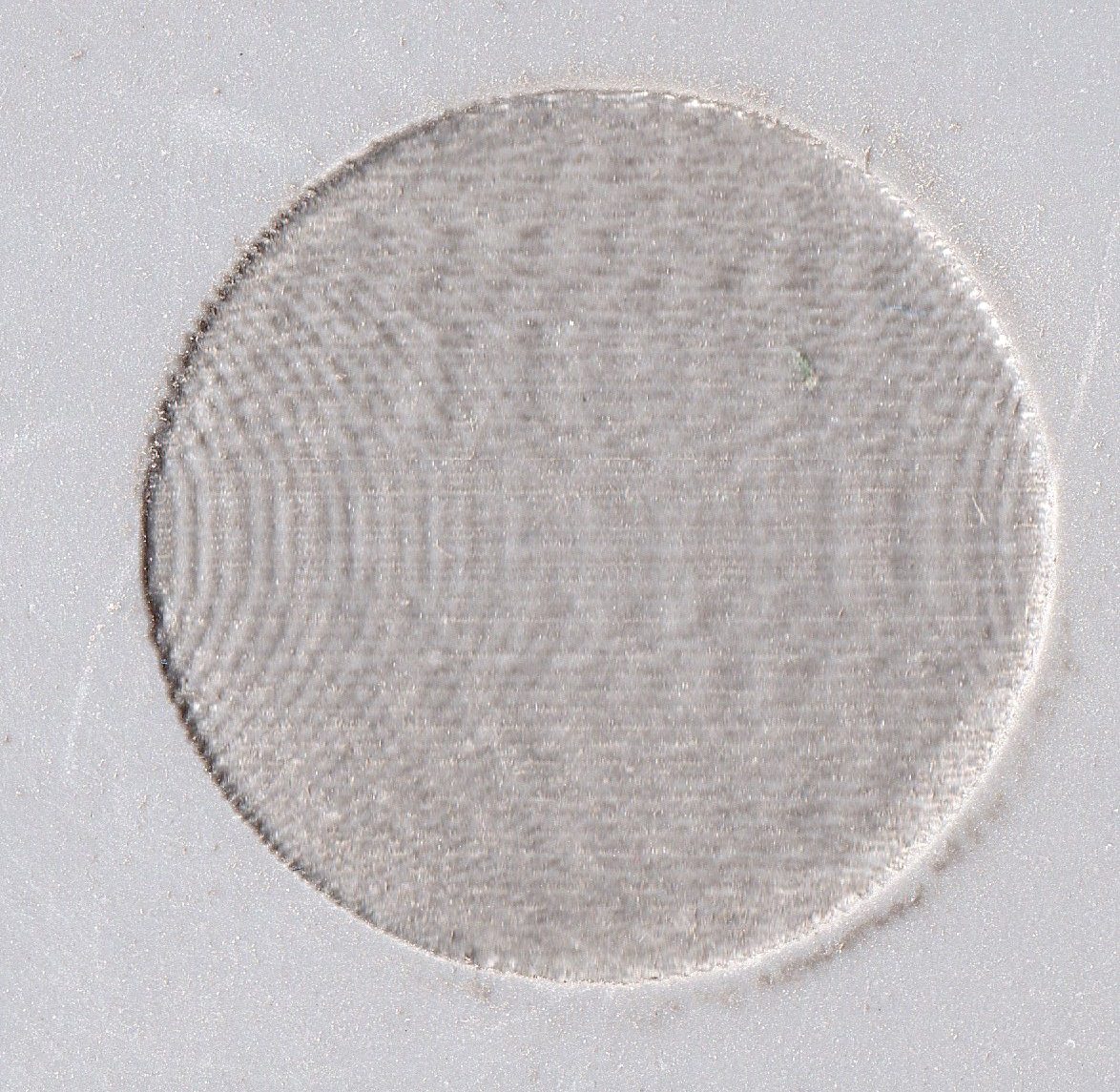

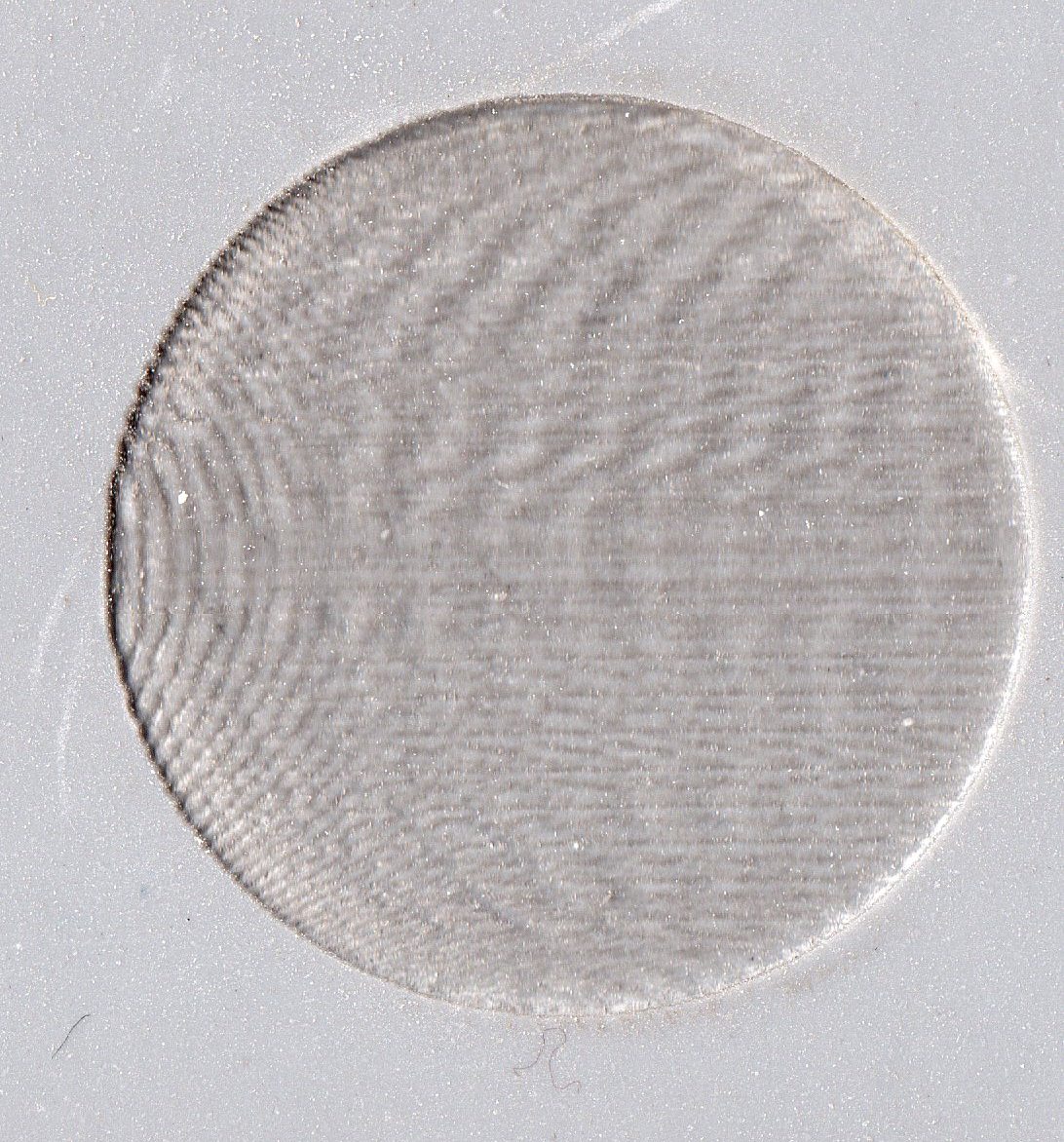

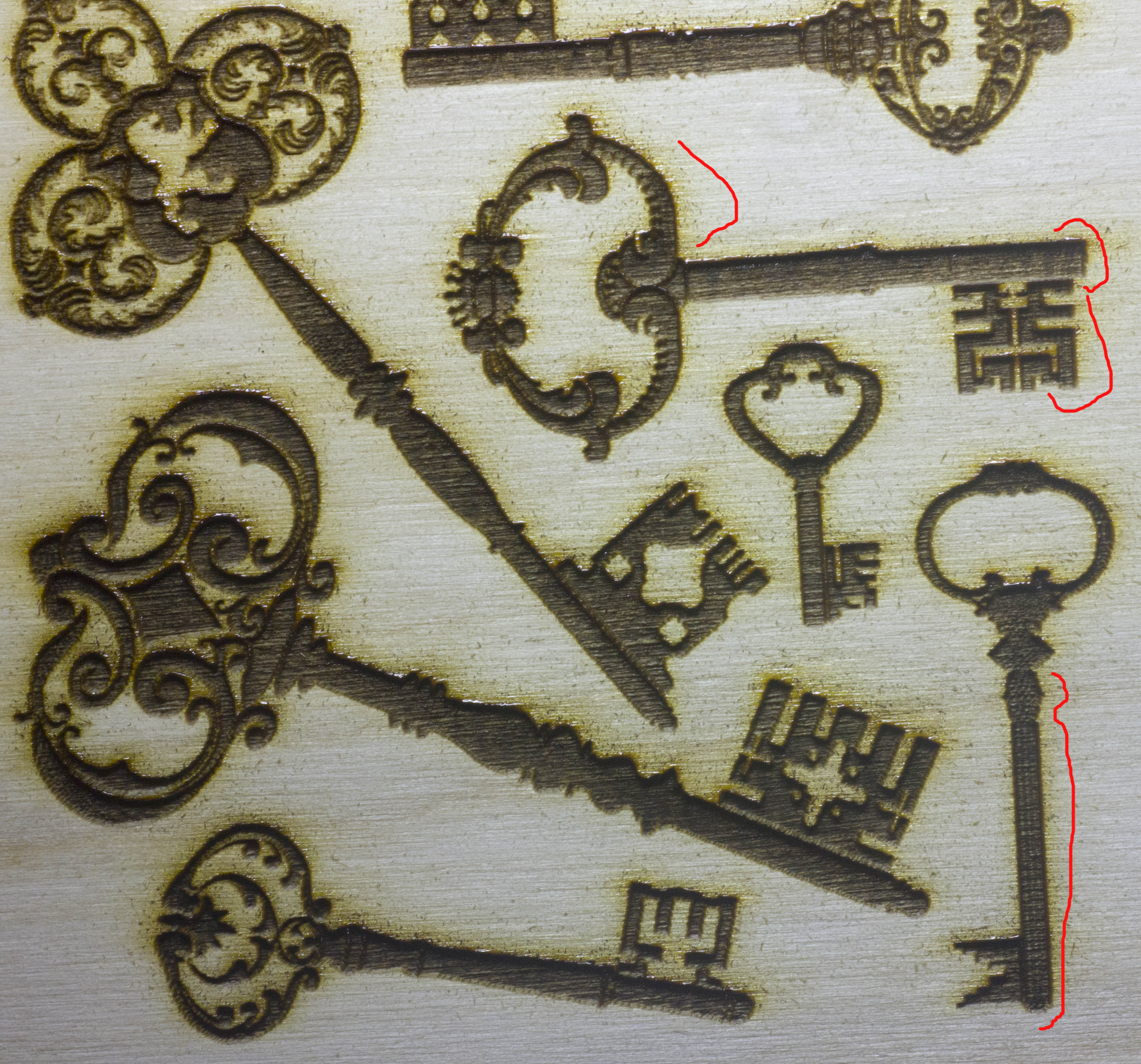

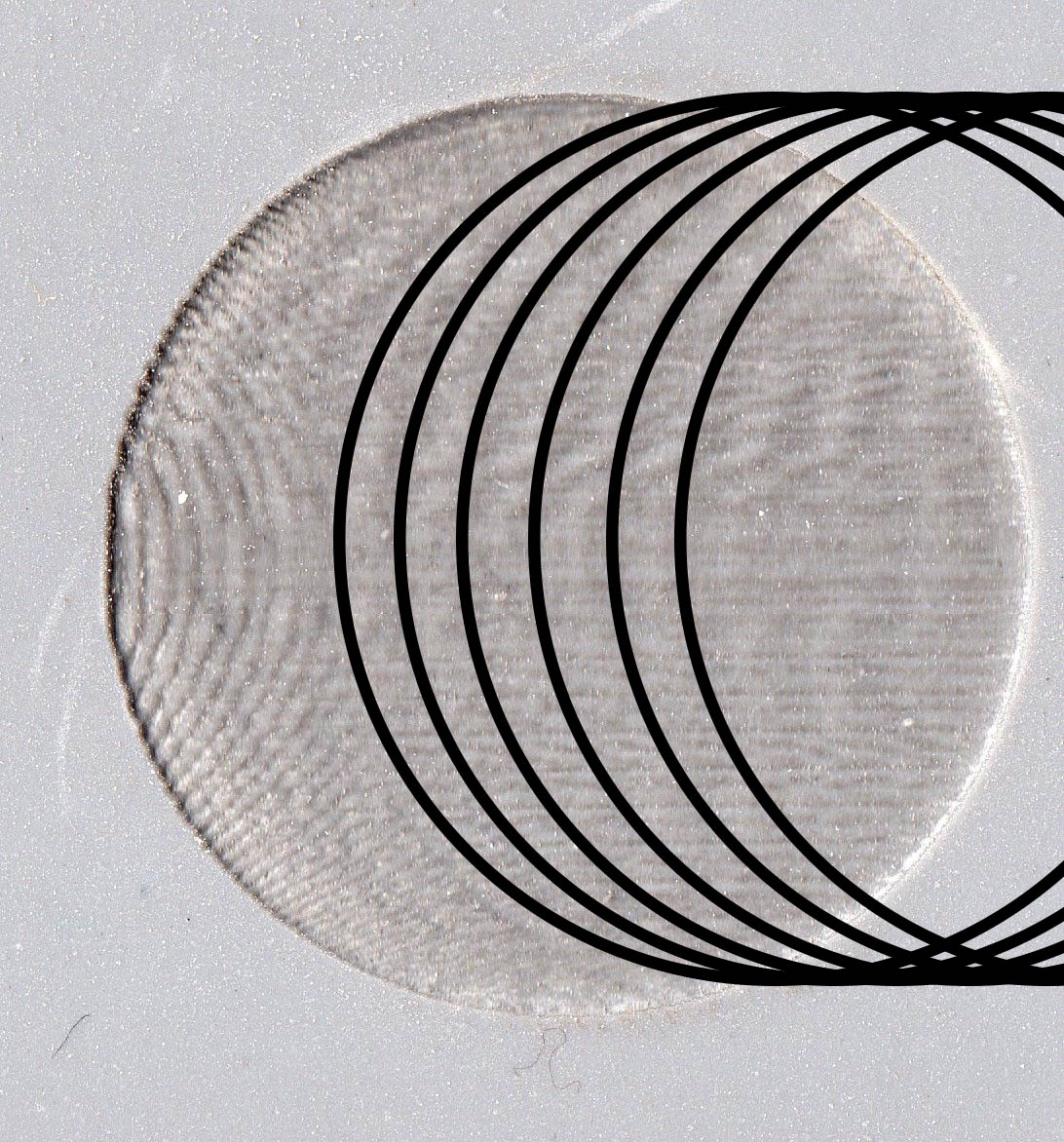

оплачивал 25 июня 2013г .Отправил Данил и дал скайп Тони,якобы это программное(железное) и ни какого отношения вы не имеете.На фанере присутствуют горизонтальные полосы,а эти полосы вертикальные и идут будто бы повторяют контуры ключика.Круг на резине,на кружке видно что там тоже повторяются контуры только уже круга, было: в кореле просто нарисовал круг. ск 100 ,юстировка почти,последнее зеркало еще не точно..



[Айван]

точнее оплата по счету № 902 23 илюля



[Servis]

будто бы повторяют контуры ключика

Проверьте перпендикулярность луча на выходе из сопла, т.е. от третьего наклонного зеркала. Вероятно он под наклоном, также может цеплять край сопла и двоить. Доведите юстировку до конца.



[Айван]

А причем здесь перпендикулярность если на кругах контур повторяющихся кругов граврует?



[Servis]

Имел ввиду про ключики, повторяемость контура. Фокус соблюдаете? Убедитесь что на элементах оптики нет мусора, нагара и трещин.



[Servis]

В любом месте рабочего стола дефект с дублирующими кругами на резине? Пытаюсь распознать хоть какую зависимость.



[Айван]

нет,ничего нету,на нижнем ключике такое же повторение контура,только соответственно фигуре.Фокус по мернику. Скол маленький есть на фок линзе,но он не значителен,я уже у Вас консультировался.
да в любом месте стола



[Servis]

В каком месте скол относительно краев линзы? Т.к. пятно тоже не маленькое, особенно при увеличении мощности.



[Айван]

в самом краю линзы,скол 1-1.5 мм



[halkru]

Здравствуйте, подготовленный файл вышлете пожалуйста для теста на нашем оборудовании.



[Тоня]

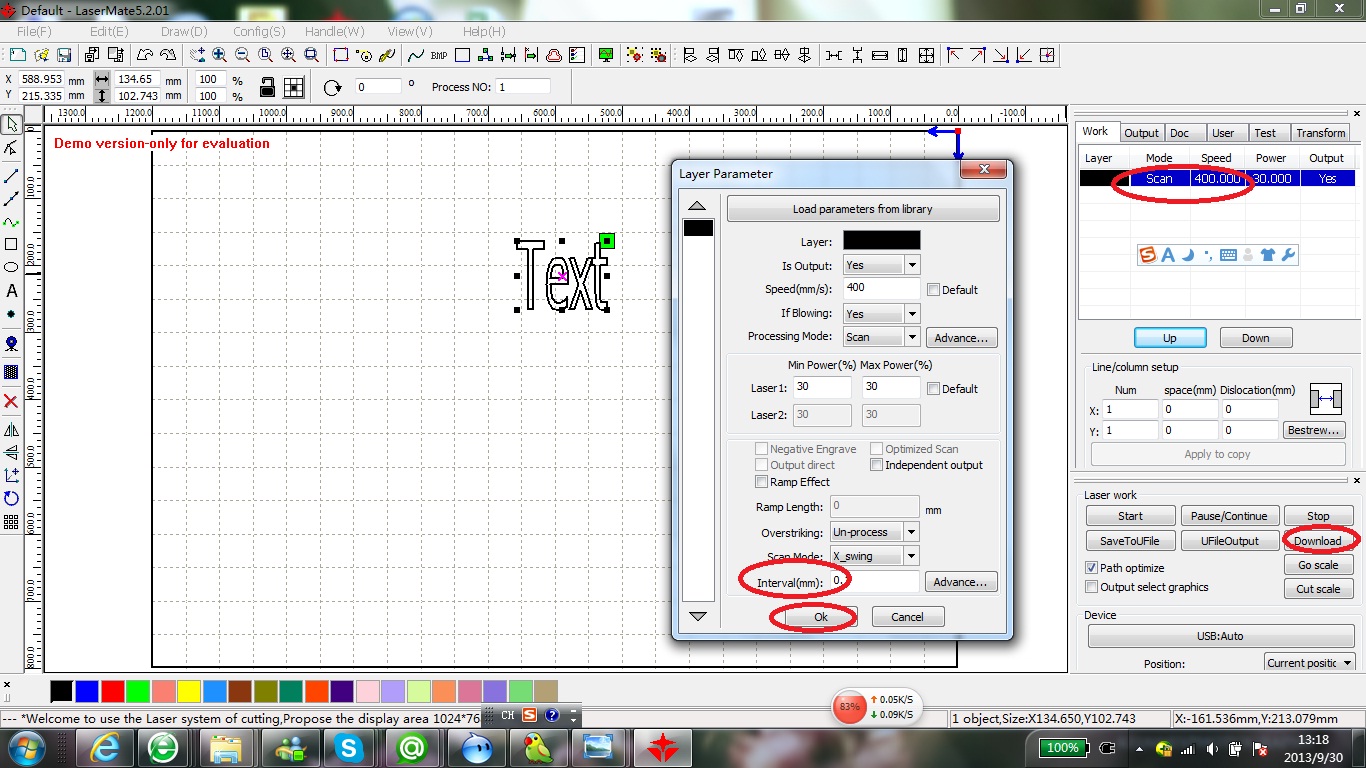

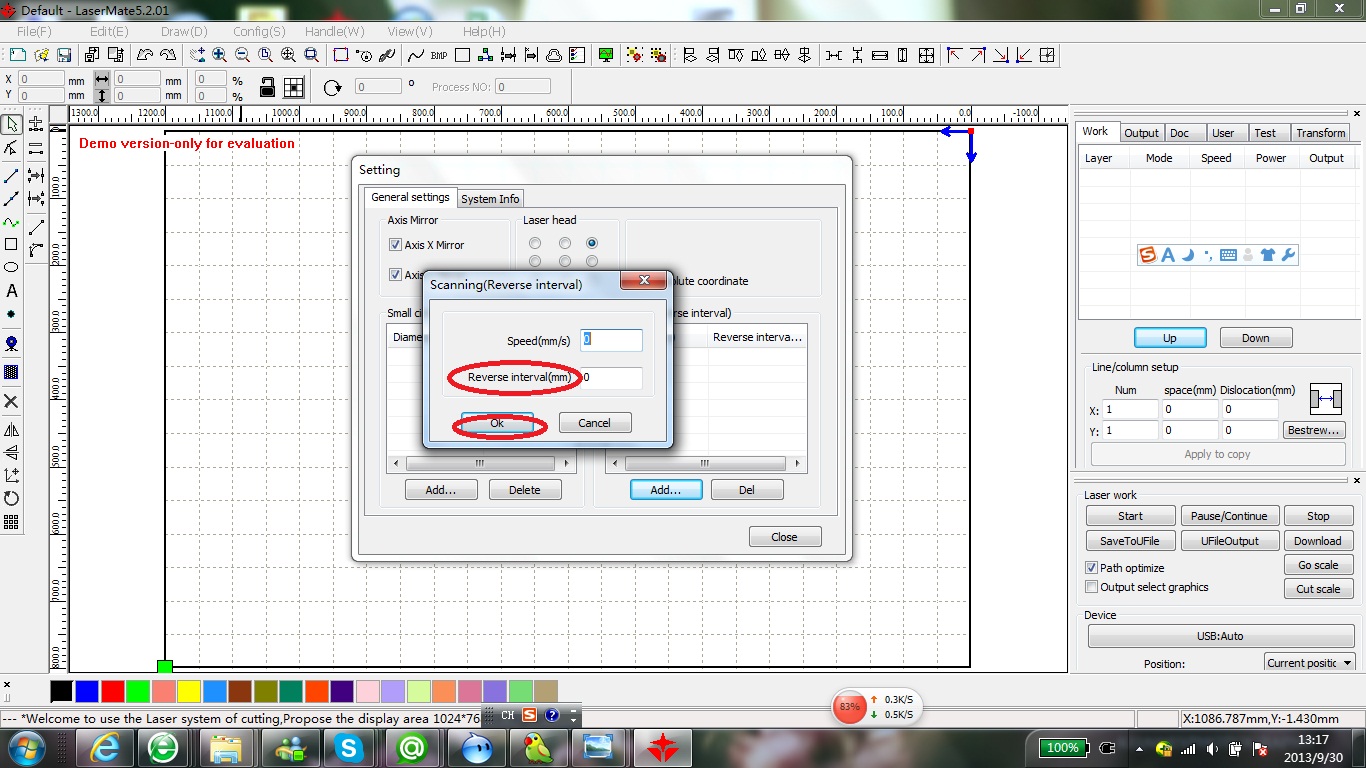

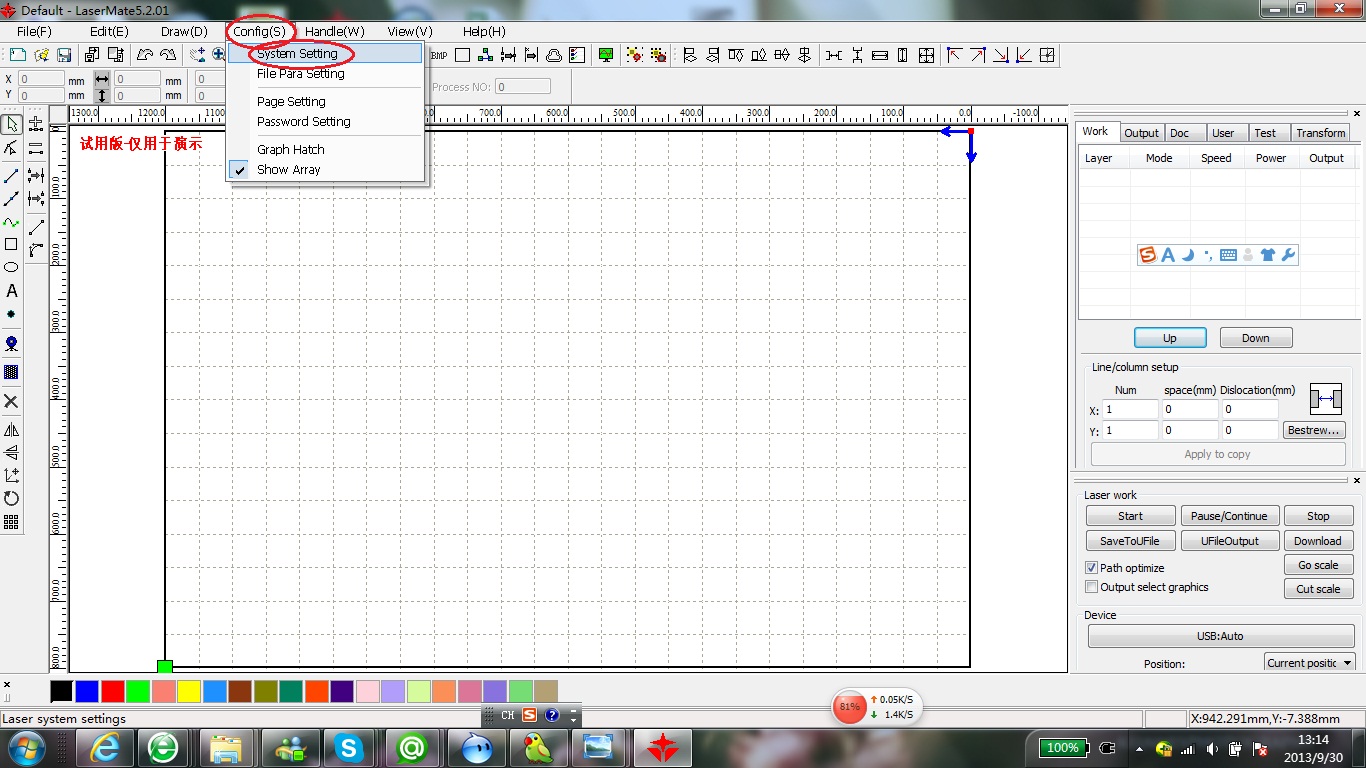

Пробуйте изменять параметры Reverse interval и Interval в программе lasermate пожалуйста.
Reverse обычно надо в мере 0.11 - 0.18, interval надо написано 0.03.
После изменения, то не забываете нажмите download. Иначе параметры не возможно изменяты.



[Айван]

не помогло, и переделка в 1 бит тоже не помогла...



[halkru]

Честно говоря, так и не увидел в каком месте полосит.. А на дереве (где красные полоски), не понятна их логика.



[Айван]

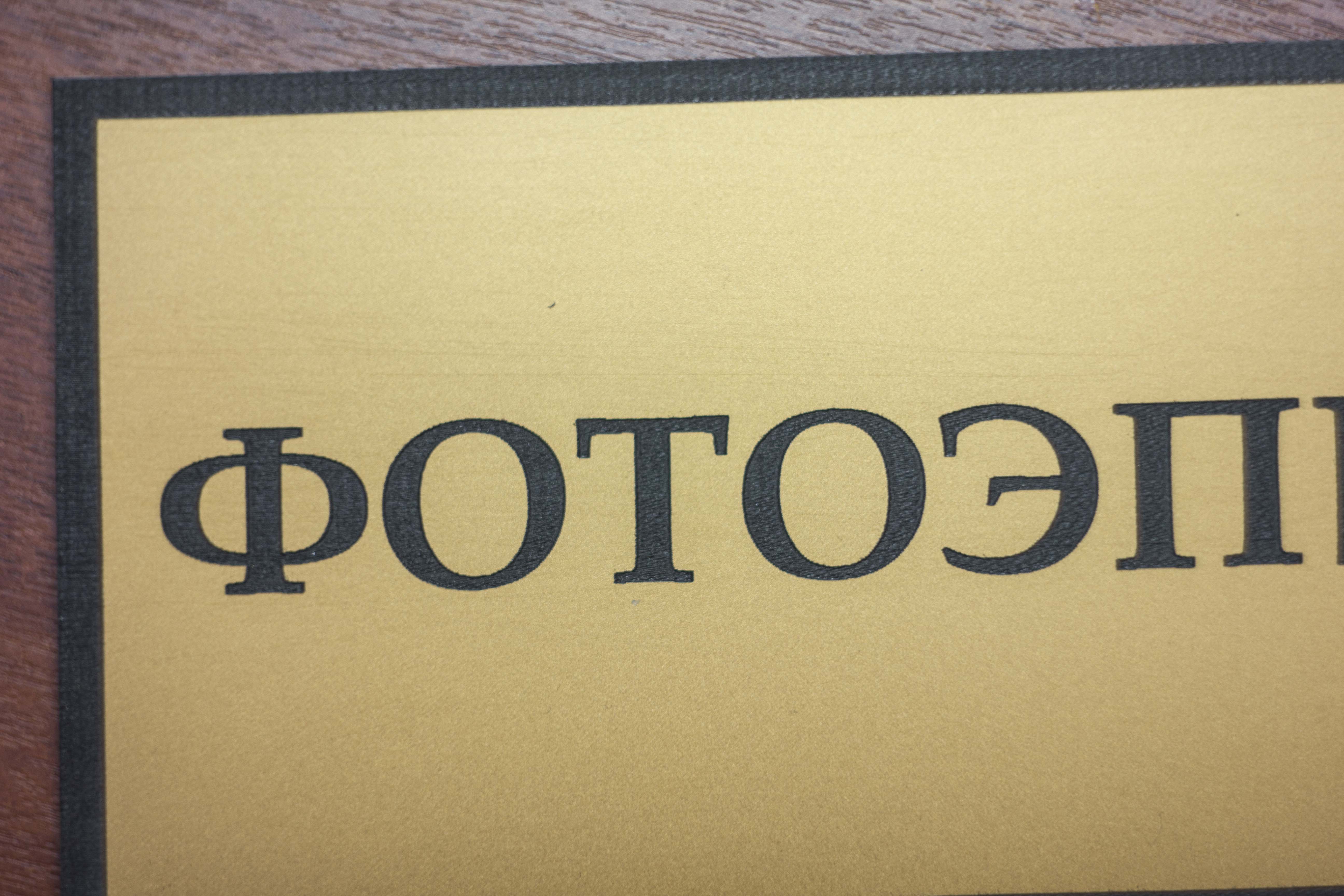

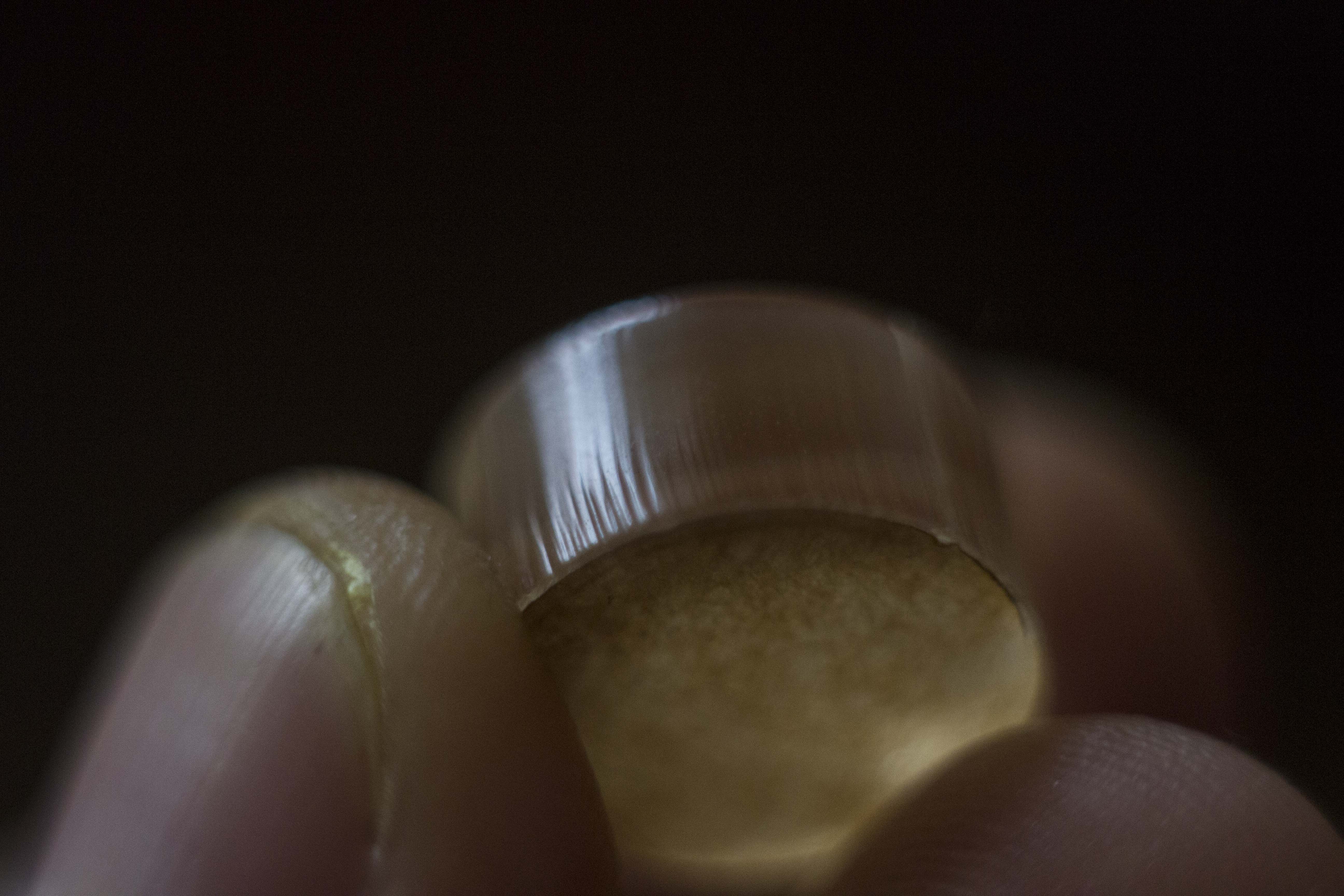

на табличке полосы по кантику.. и должны ли быть такие полосы на резе оргстекла?



[danillka27]

На срезе видно что луч идет ровно но в конце уходит в сторону а следствие тому фокусное расстояние то есть если вы ложите материал а оргстекло 10 мм толщиной то фокус должен быть меньше .
