Пошаговая подготовка изображения и его гравировка на CO2 граверах

[danillka27]

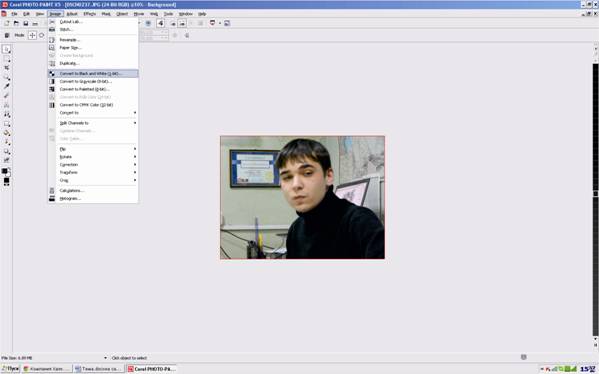

Подготавливать изображения можно в разных программах например CorelDraw/Photoshop/CorelPHOTOPAINT, использовать мы будем последнюю. Но важно знать одно что для лазерных граверов да и не только лазерных, изображение должно быть черно белым и 1 битным это основа. А качество и четкость изображения регулируется осветлением или затемнением а так же количеством точек то есть пикселями. Далее мы берем изображение и экспортируем его в программу .



[danillka27]

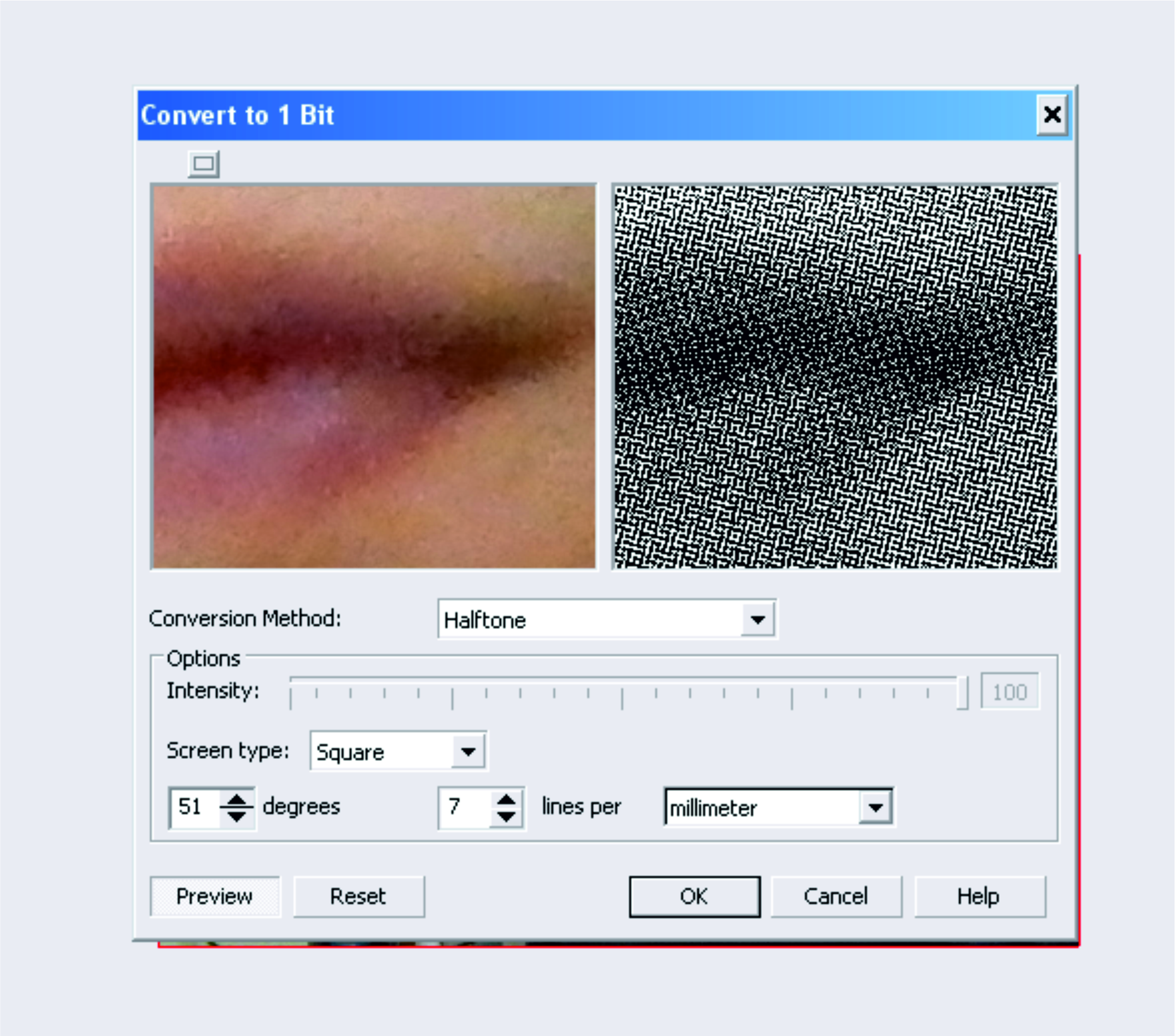

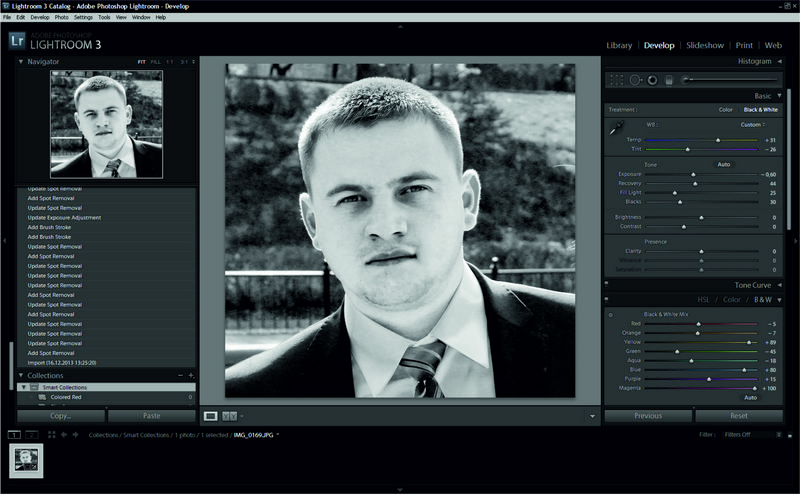

Здесь мы задаем все значения яркость четкость и т.д. Дальнейшая четкость гравировки зависит от правильно подобранных здесь параметров, на каждое изображение они свои .



[danillka27]

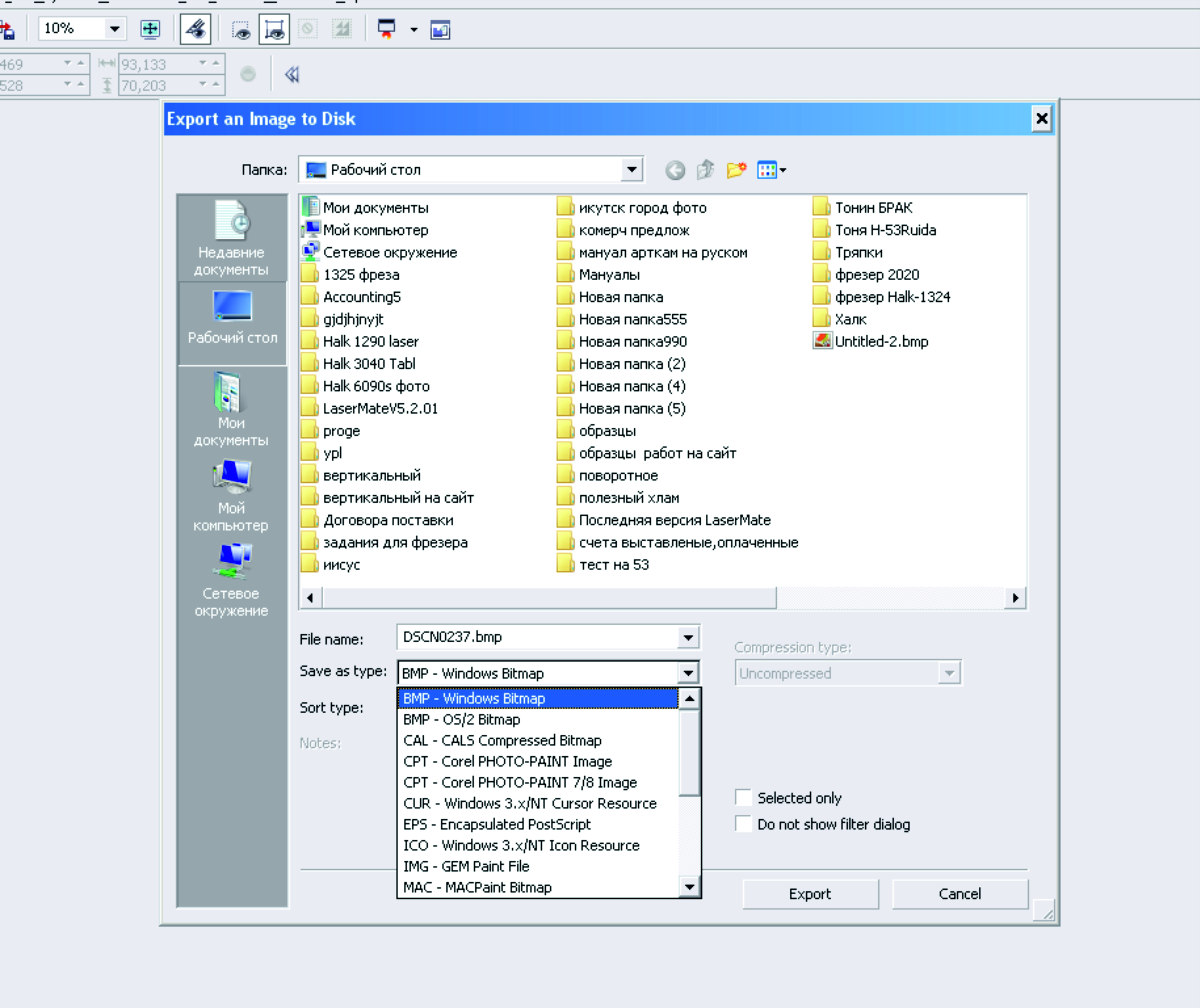

Полученный вами результат экспортируем в программу Laser mate в формате BMP.



[danillka27]

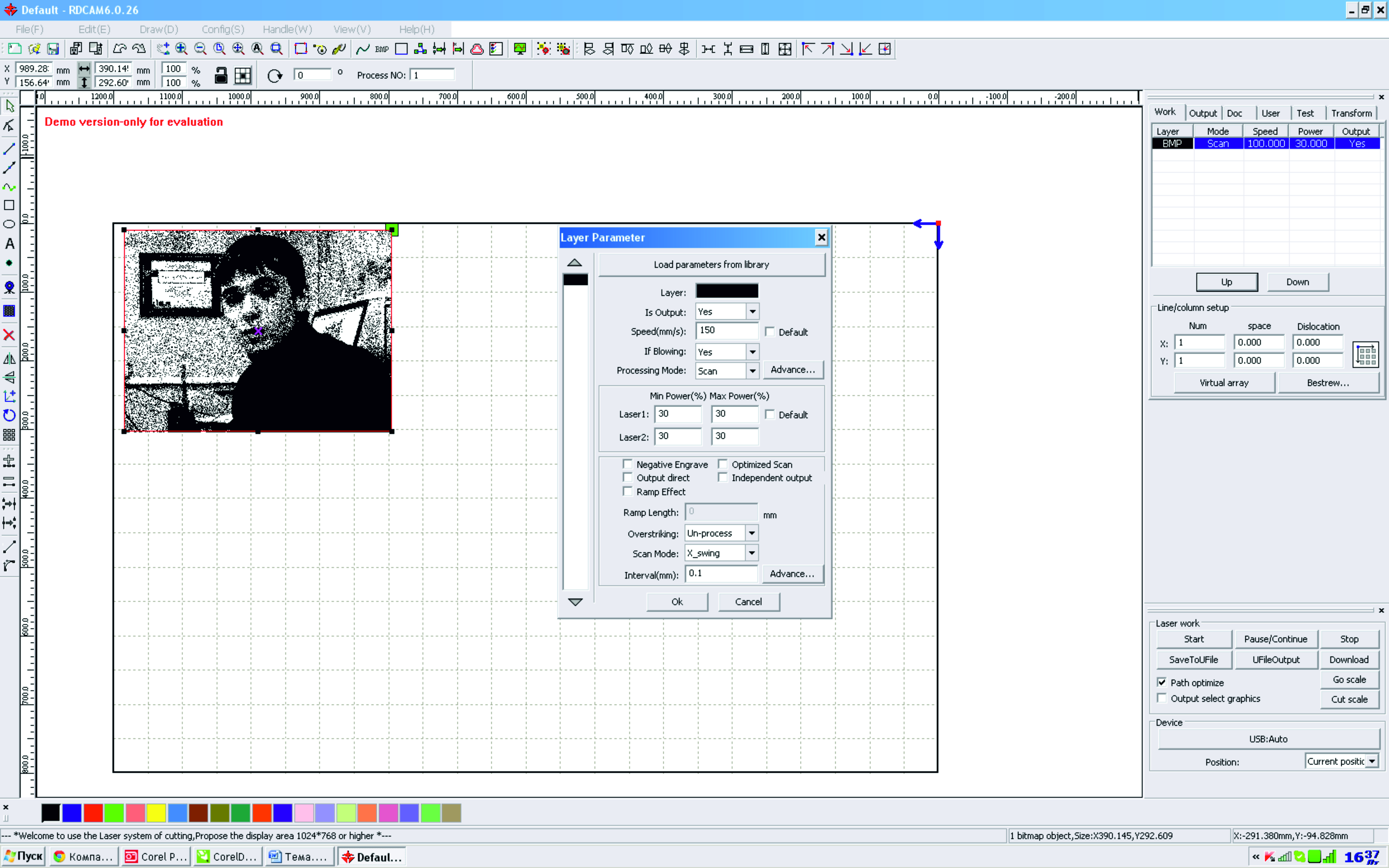

После того как импортировали файл в программу, нам нужно внести значения в настройки гравировки скорость, мощность. В колонке внесения изменений прописываем нужные вам значения которые зависят от материала будь то дерево, пластик, и даже стекло.



[danillka27]

Все настройки в программах по обработке изображений регулируются в зависимости от самого изображения.



[danillka27]

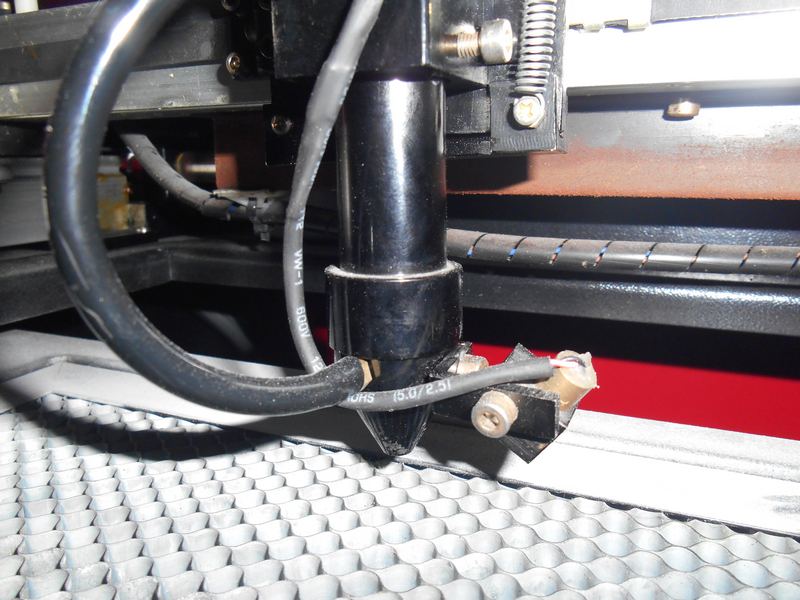

Смена оптики со штатной на короткофокусную производится путем замены одного сопла с установленной на него короткофокусной линзой на место штатной, но посмотрим детально . Для начала демонтируем штатное сопло.



[danillka27]

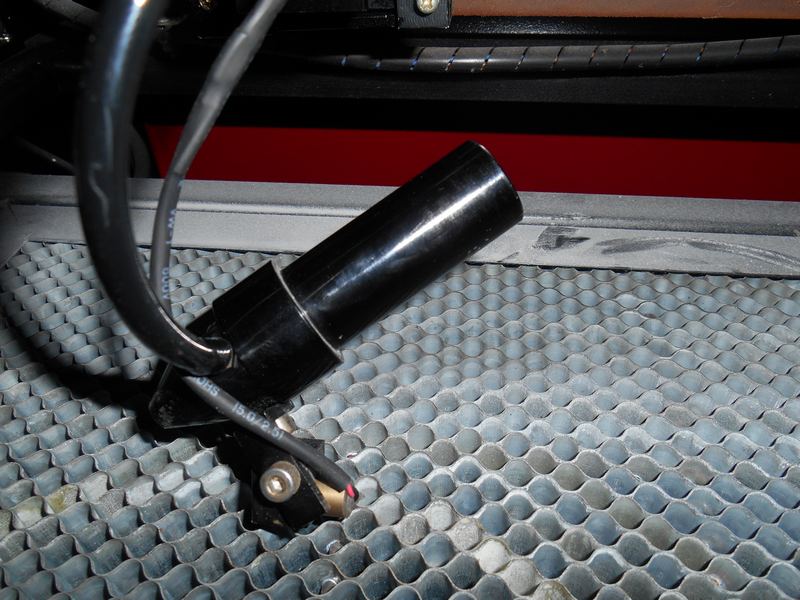

Штатное сопло удерживает шестигранный винт у основания, ослабив винт потяните сопло вниз оно выйдет из посадочного места каретки .


После чего можно открутить лазерную указку и канал подачи воздуха.



[danillka27]

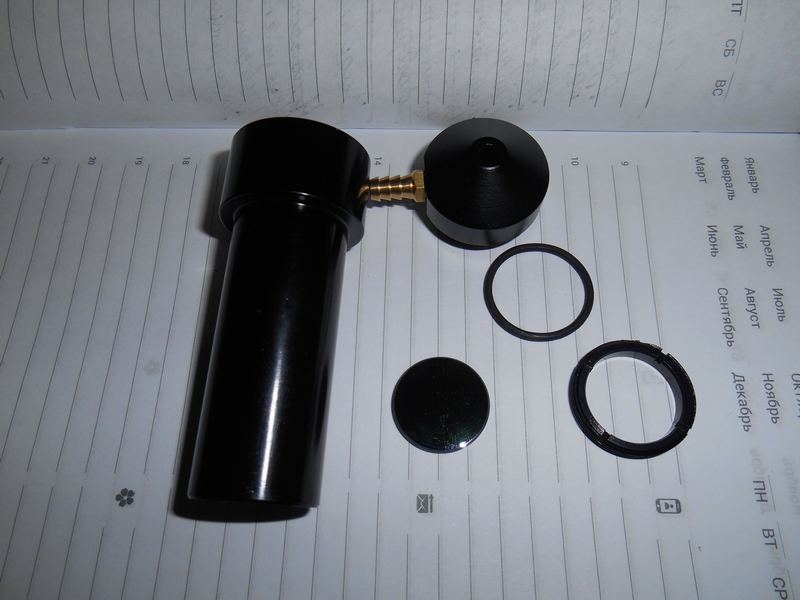

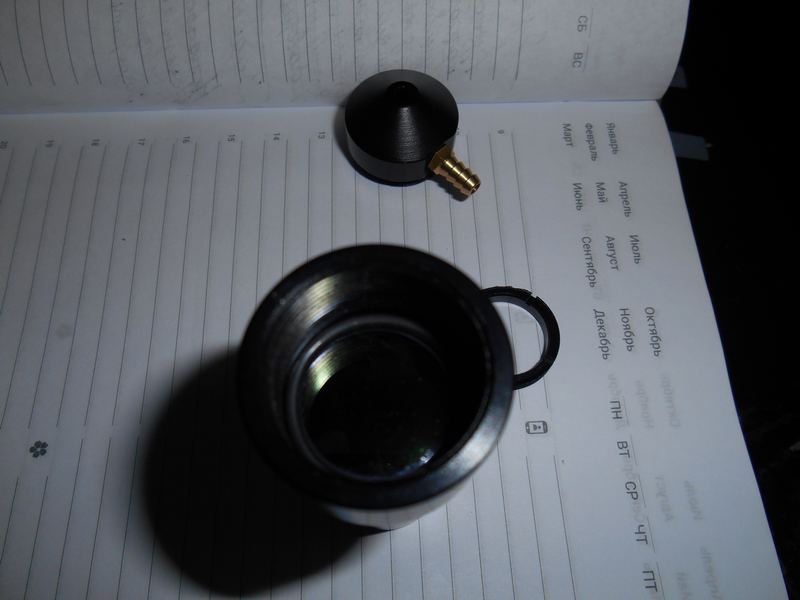

Перейдем к подготовке коротко фокусной оптике, на изображении вы ведите Сопло, линзу, резиновое кольцо и трубку.



[danillka27]

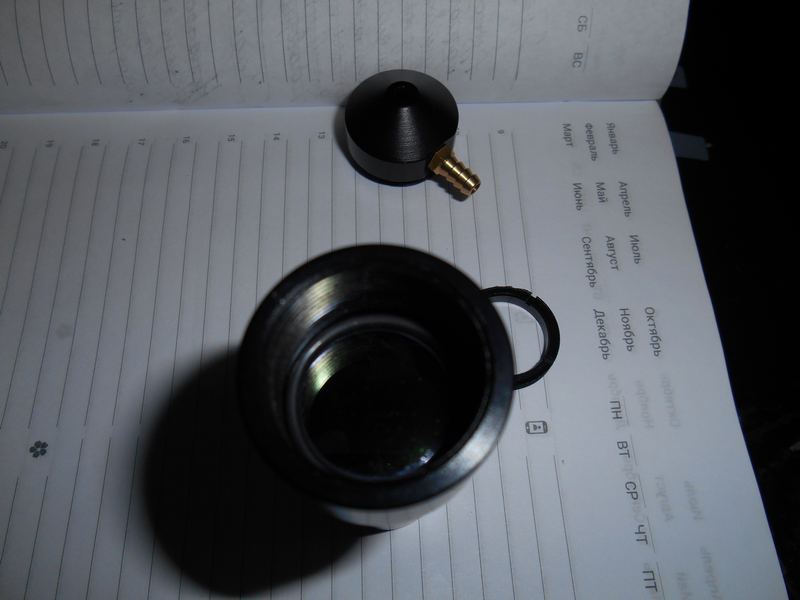

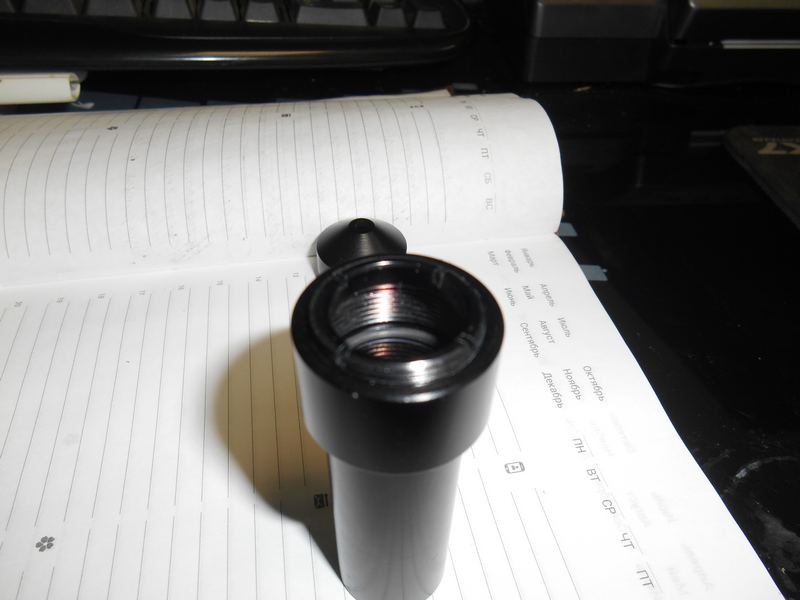

Ставим трубку вертикально, устанавливаем линзу выпуклой стороной на верх, устанавливаем резиновый уплотнитель.



[danillka27]

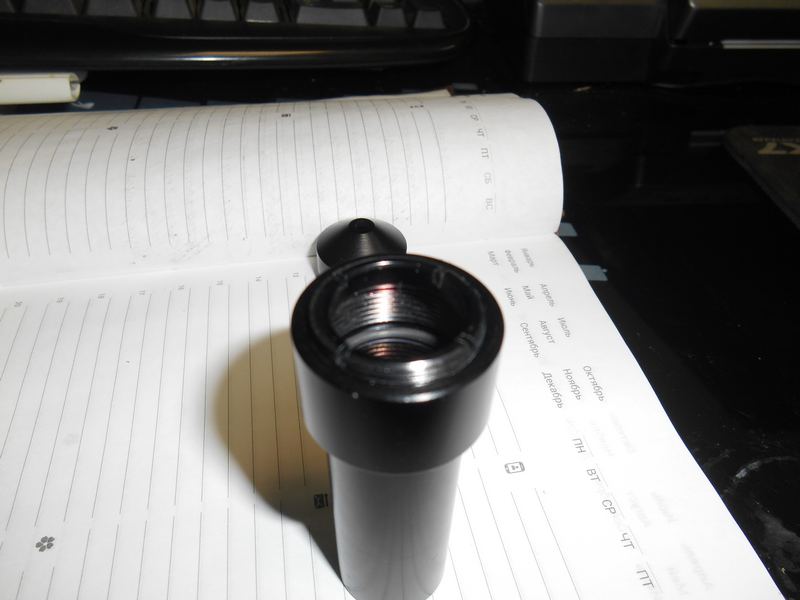

Теперь закручиваем фиксирующее кольцо, не сильно прижимаем .



[danillka27]

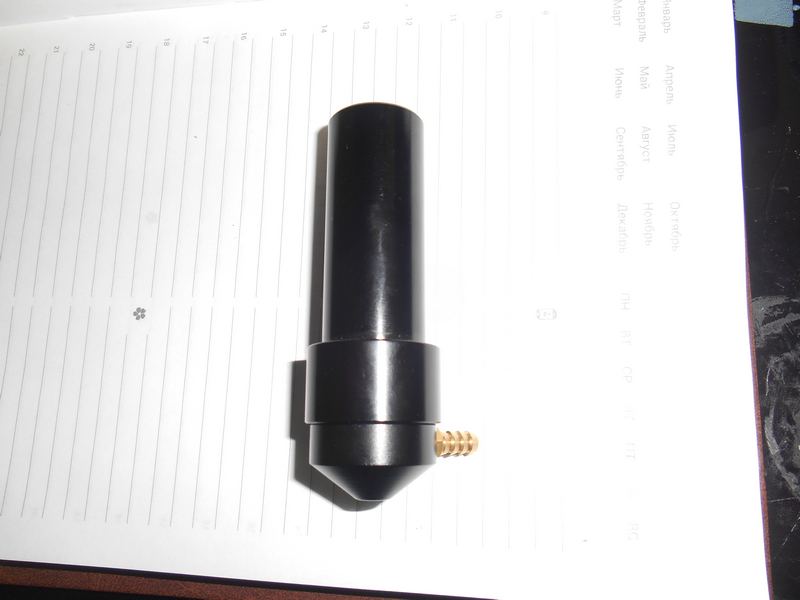

Далее прикручиваем остальные части сопла, сопло собрано.



[danillka27]

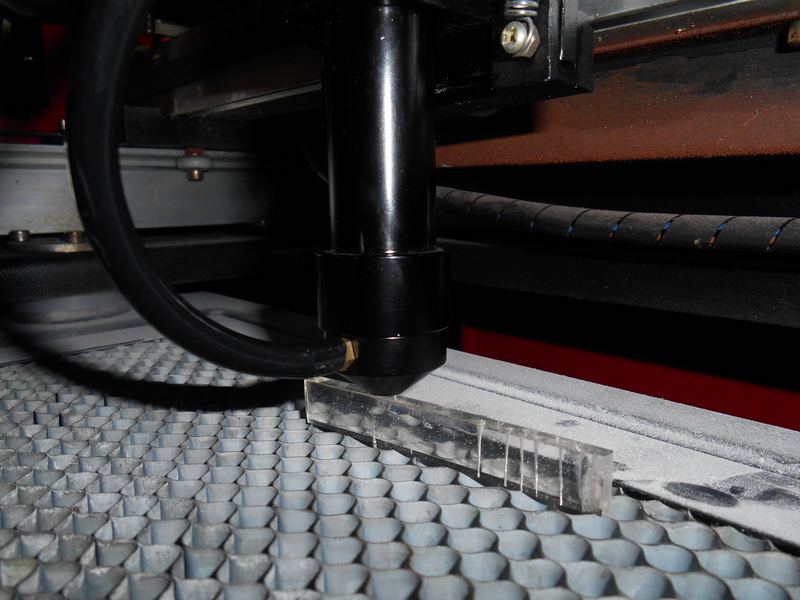

Устанавливаем короткофокусное сопло на посадочное место, перед фиксацией сопла поднимите рабочий стол до упора и мерочной планкой выставите сопло, после чего можно эксплуатировать станок.



[halkru]

Может стоит освоить программу Photograph?



[danillka27]

Конечно стоит но можно и ее бесплатно блуждающую в просторах интернета версию LightroomPortable32. Которая легка в работе.



[halkru]

Ок, опять изображение под 5 мег?



[Klerick]

А какое преимущество от короткофокусной линзы? луч тоньше?



[halkru]

Можно сказать и так.))
