Halk 50

[CHTB]

Здравствуйте, как то давненько приобрел Halk 50.
3 года отработал верой и правдой, пришло время менять трубку.
Поменял, эффекта ни какого, оказались закопченные зеркала и линзы.
Поменял, линза выпуклой стороной в верх, зеркала выставил чтоб били точно по центру.
Теперь не могу выставить параметры на гравировку.

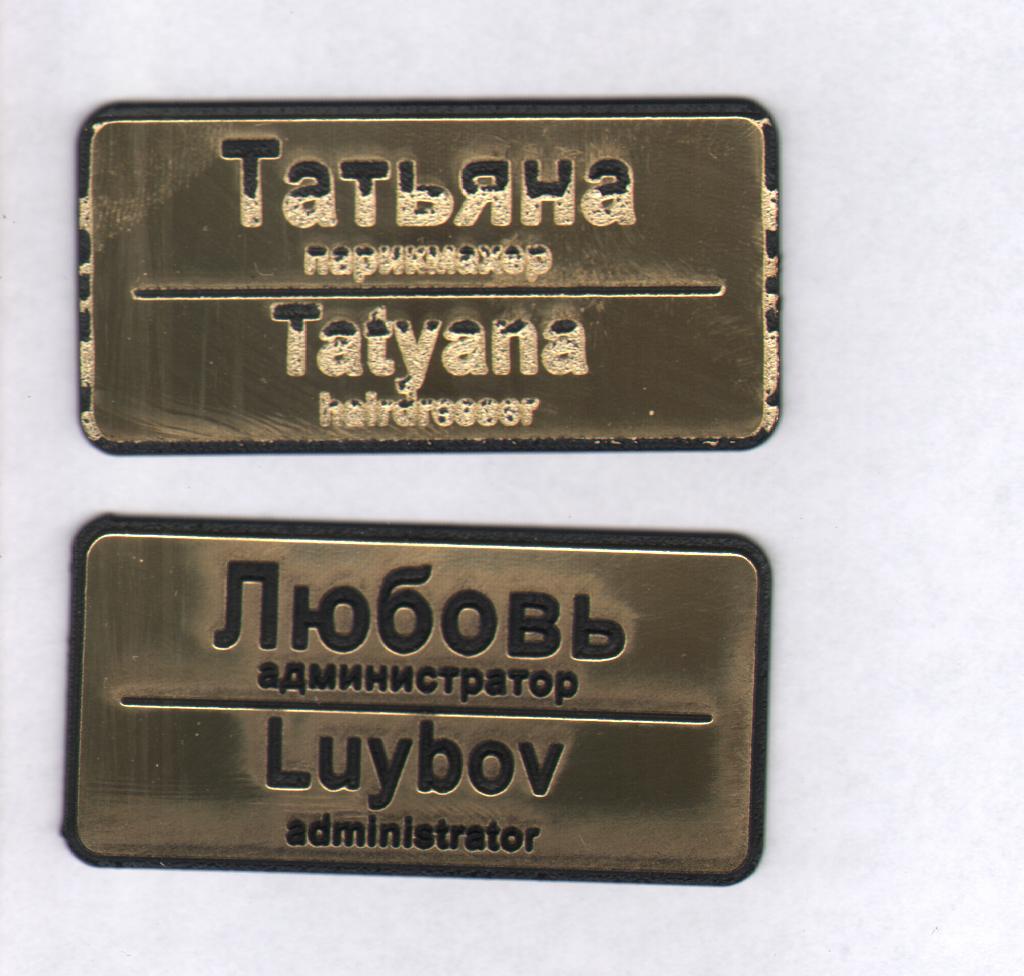

Получается либо слишком мало, либо слишком много, среднего не получается (пробовал менять мощностью лазера и скоростью).
Ширина реза в фокусе тоже увеличилась, примерно в 2 раза, но режет аккуратно.
Вторую неделю мучаюсь, а он все не как.



[danillka27]

Здравствуйте! попробуйте перевернуть линзу и убедитесь что она там не болтается, посмотрите расстояние лампы до первого зеркала оно должно быть от 3 до 5 см , так же посмотрите не болтаются ли зеркала .



[halkru]

Трубу меняли на такую-же? У нас брали?



[halkru]

..Поменял, линза выпуклой стороной в верх, зеркала выставил чтоб били точно по центру...

И да, если линза ранее была выпуклой стороной вниз, то уменьшите установку фокусного расстояния на толщину линзы, прим. 1,5 мм.



[CHTB]

попробуйте перевернуть линзу и убедитесь что она там не болтается

без изменений.

посмотрите расстояние лампы до первого зеркала оно должно быть от 3 до 5 см

соответствует.

так же посмотрите не болтаются ли зеркала

не болтаются.

Трубу меняли на такую-же? У нас брали?

заказывал у Максима, пришлось подождать чтоб была такая же

И да, если линза ранее была выпуклой стороной вниз, то уменьшите установку фокусного расстояния на толщину линзы, прим. 1,5 мм.

была выпуклой стороной в верх.



[danillka27]

При юстировки не обращали внимание не двоился ли луч на первом зеркале.



[halkru]

Вариант, луч задевает корпус сопла обдува (не строго по центру отверстия обдува).



[CHTB]

Доброго всем здоровья

При юстировки не обращали внимание не двоился ли луч на первом зеркале.

вроде нормально

Вариант, луч задевает корпус сопла обдува (не строго по центру отверстия обдува).

снимал сопло и выставлял чтоб точно по центру попадал, а как проверить внутри сопла?, но из него вроде тоже нормально.



[CHTB]

поднял стол почти в плотную к соплу и нажал на импульс, отметка четко по центру отверстия сопла



[Servis]

В разных частях рабочего поля так? Именно резка материалов как, прорезает или также частями недорезает? На другом материале типа акрила если тоже самое пробывать результат другой?



[Luk@]

Привет участникам переписки.
Если предположить, ну так, гипотетически, мож линза не шибко правильная, в плане геометрии? Фокуса то на фотках нет, и если настроить невозможно - мало вероятно, что труба виновата. Старую линзу попробуйте отмыть да поставить для сравнения.



[CHTB]

Здравствуйте, наконец то добрался до компьютера, перед новогодними праздниками и олимпиадой много работы набралось.
Спасибо за совет про линзу, попробовал оттереть старую на сколько смог и поставил.

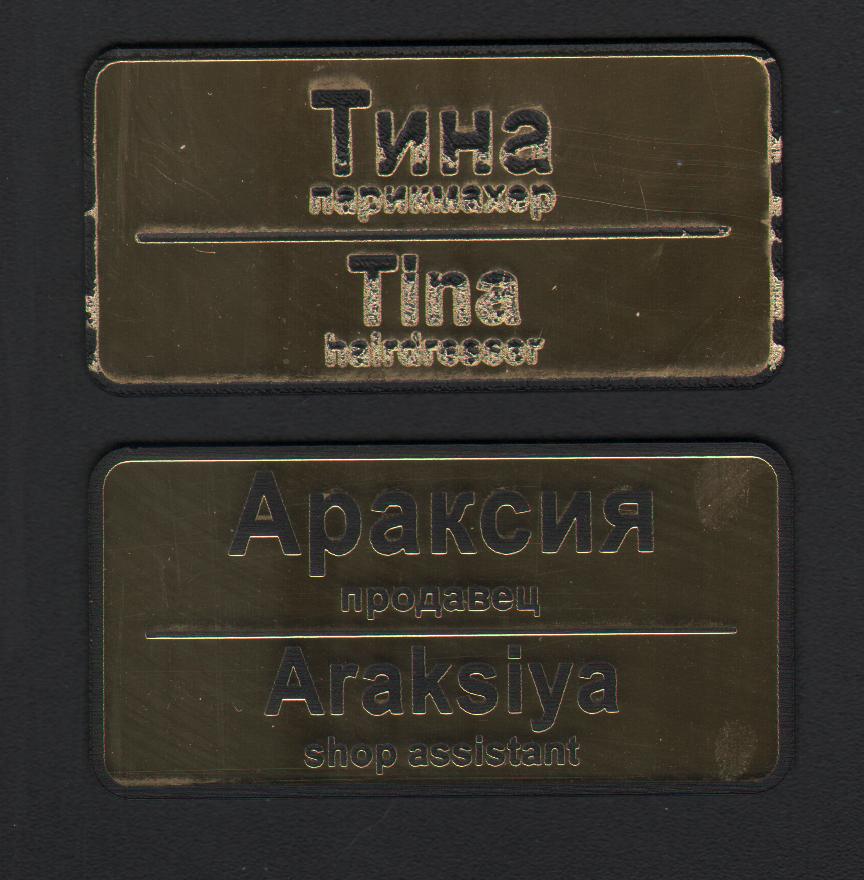

Прикрепил скан. Верхний на новой линзе, нижний на старой (отмытой).
Выходит действительно проблема в линзе?



[Luk@]

одна старая - лучше новых двух ...



[CHTB]

Здравствуйте, решил не создавать новой темы, а продолжить здесь.
Все тот же Halk 50, вин ХР, корел 12 и UCB/DSP LASER SYSTEM
С пол года назад перестала работать кнопка «Pulse», я подзабил на неё, поскольку очень редко пользуюсь.
Пару дней назад появилась новая проблема, не могу работать. Из корела отправляю на резку/гравировку, станок начинает работать а системник виснит, приходилось перезагружаться и отправлять новое задание, после которого опять виснит. Сегодня перестал задание выполнять до конца. Отправляю на резку/гравировку, станок работает 2-3 секунды и останавливается, но излучатель продолжает работать и также виснит системник.
Подскажите, в чем может быть проблема или где искать, в станке или софте.



[Servis]

Здравствуйте!
Пробоев не было до этого? Станок был заземлен? Если есть разъем для флешки на корпусе станка, попробуйте с него проверить, т.е. запустить с флешки.



[CHTB]

Пробоев не было, землю проверил мультиметром все отлично, контур делал отдельно, еще когда купил станок. разъема для флешки нет. Сегодня еще попробую старый образ "С" диска залить, посмотрю что будет.



[CHTB]

Вроде разобрался )
Подключение юсб стоит спереди, и очень неудобно было работать, постоянно об него цеплялись. Провел шнур с зади и подключил сразу в плату. Кабель проходил вплотную с высоковольтным на излучатель, да, вот такой вот я... . сейчас все сделал правильно. Пол дня станок уже пыхтит). Интересно почему до этого, года 4 работал нормально?
