Нужна помощь Настройка рабочего поля rdlc-320

[hobby]

Настройка рабочего поля rdlc-320.

Где и как настраивается? Как изменить?
У меня рабочее поле Х 1200мм Y 900мм при установке новой платы RDLC-320 область резки Х 480мм Y 380мм



[hobby]



[hobby]

Посмотри пожалуйста какие настройки должны быть у станка с рабочим полем 1200х900



[hobby]

Вроде покопался с настойками. проблемы устранил.
Ещё есть проблема пи резке сдвиг в сторону на 3мм и бывает что весь файл превращает в линию. В чём может быть проблема?



[hobby]

Проблема начала появляться перед поломкой материнки у станка. Сейчас материнка новая, проблема не исчезла.



[hobby]

Устранить проблему не могу. получается брак.....

Иногда бывает и проскакивает без сдвига. Но это редкость. При сдвиге треск происходит.

Ремни натягивал и ослаблял. Подшипники вроде все в норме. всё смазано 100 раз.

Проблема в одном месте происходит по оси х



[hobby]

Блок питания новый. При старом такая же проблема была.
Поменял местами блоки управления осями, то есть штекера переткнул.. проблема осталась.



[hobby]

p.s Значит делаем вывод? что не в драйверах и системе управление дело.... что то с механикой. а что.......?



[hobby]

ХОРОШО ПОГОВОРИЛ САМ СОБОЙ НА ФОРУМЕ....

Пойду с горя водочки накачу.
Накаляет уже это китайское оборудование.
Я знаю как устранить проблему ... Купит новый станок.
А так можно по кругу всё поменять и направляющие и двигателя и т.д. и не факт что проблему устранишь.



[hobby]

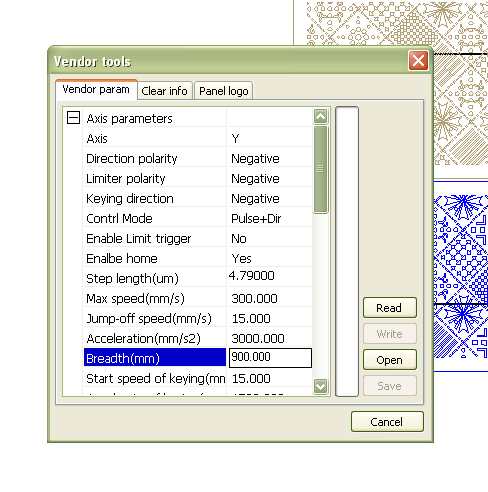

Размер подогнал. вырезает квадрат 1:1 от файла

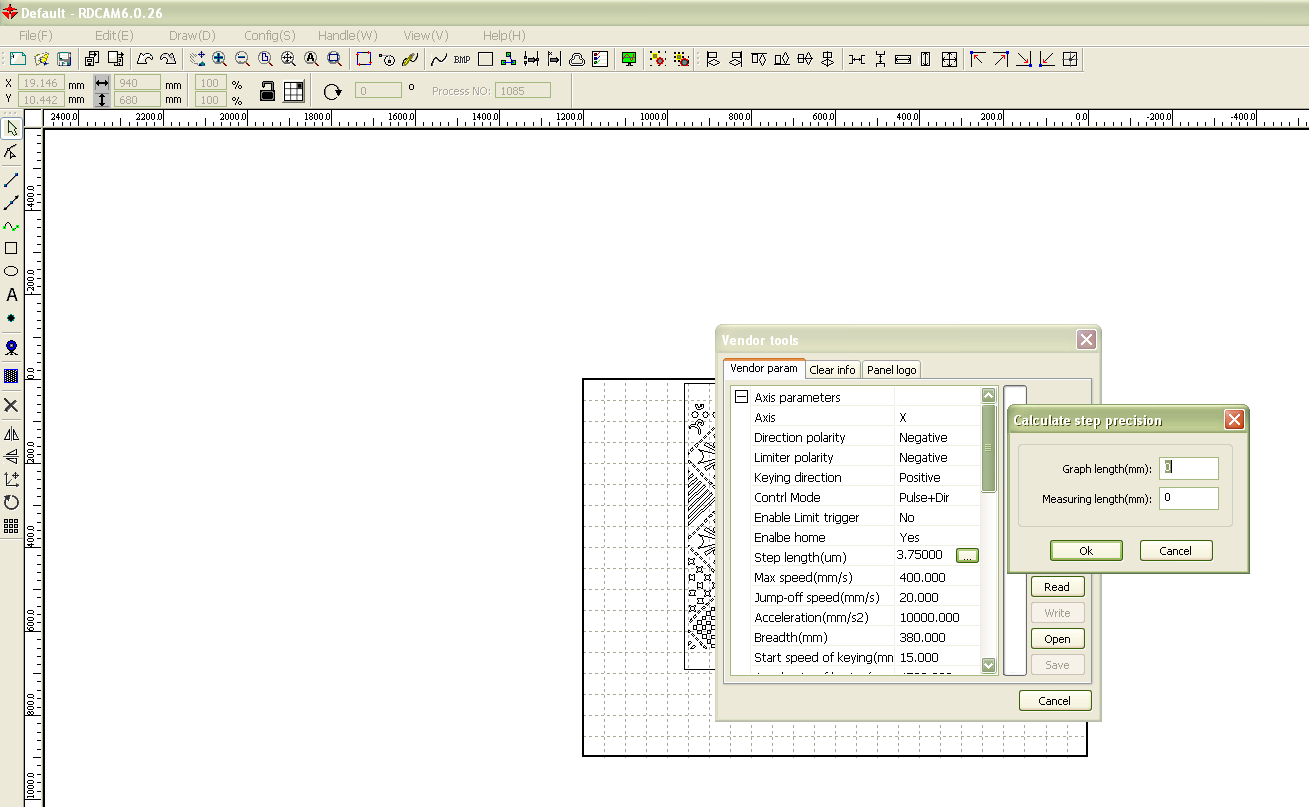

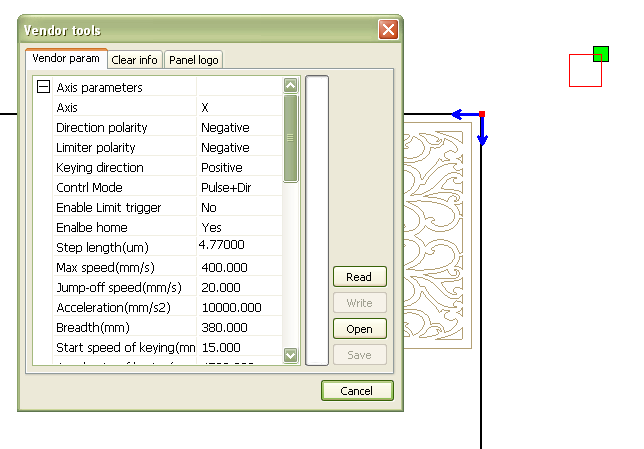

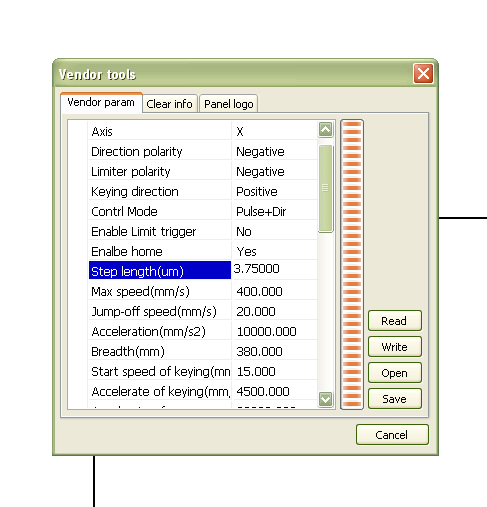

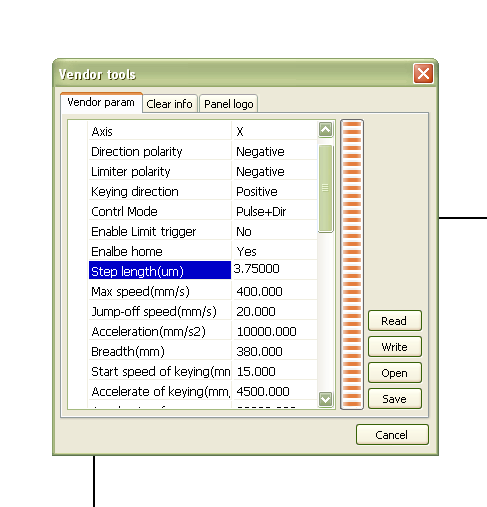

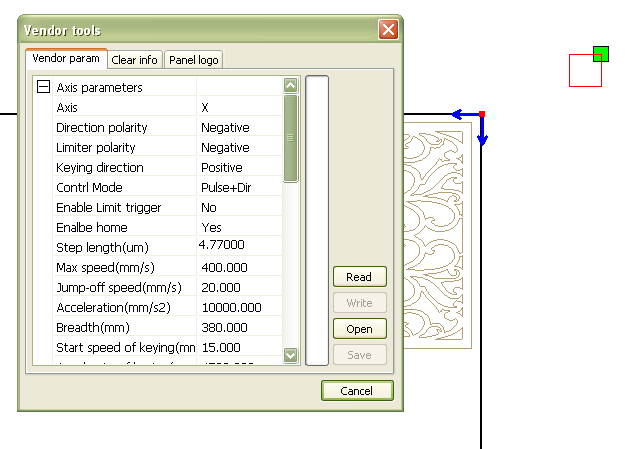

В настройках было 3.75000 поставил 4.79000
Прикрепленные изображения



[hobby]

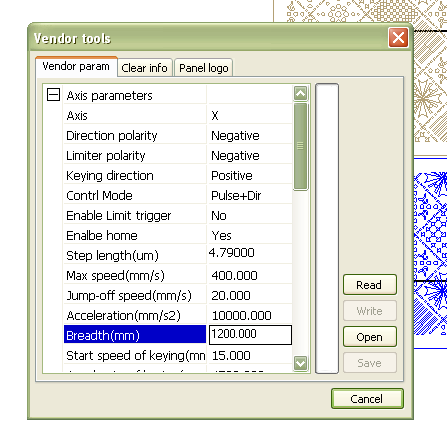

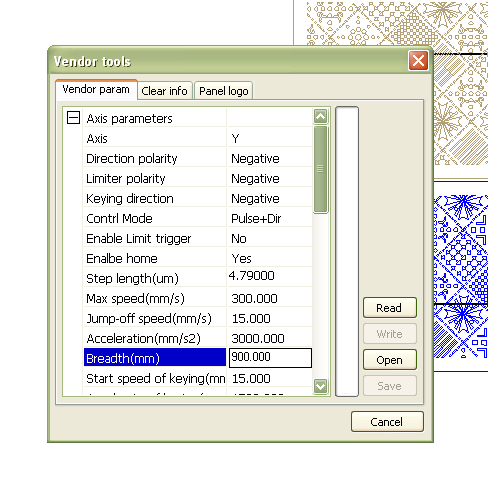

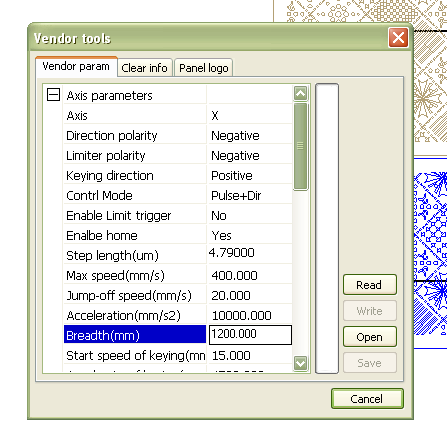

Менял ещё размеры "Breadth(mm)". под свой рабочий стол 1200х900

Сейчас пробую экраны вырезать.



[hobby]

После сбоя (сдвига) при резке по оси Х, на блоке управления двигателем начинает мигать красная лампа. И движение по оси Х полностью прекращается, станок работает но движение остаётся только по оси Y.



[halkru]

ХОРОШО ПОГОВОРИЛ САМ СОБОЙ НА ФОРУМЕ....

Пойду с горя водочки накачу.
Накаляет уже это китайское оборудование.
Я знаю как устранить проблему ... Купит новый станок.
А так можно по кругу всё поменять и направляющие и двигателя и т.д. и не факт что проблему устранишь.

Здравствуйте, система управления унифицированная и настраивается практически под любой координатный стол, просто сейчас выходные и некому ответить (.



[halkru]

На чем сейчас остановились?



[halkru]

После сбоя (сдвига) при резке по оси Х, на блоке управления двигателем начинает мигать красная лампа. И движение по оси Х полностью прекращается, станок работает но движение остаётся только по оси Y.

Это указывает на ошибку драйвера двигателя, после выкл/вкл станка загорается зеленая?



[hobby]

Это указывает на ошибку драйвера двигателя, после выкл/вкл станка загорается зеленая?

Да.
Но это точно не ошибка драйвера... когда снимаешь ремни проблема уходит.



[halkru]

Да.
Но это точно не ошибка драйвера... когда снимаешь ремни проблема уходит.

Это как раз ошибка драйвера (в связке с двигателем), можете сообщить порядок мигания (длинный.. короткий и тп)?
Возможно неверно настроено ускорение, поэтому выходит за допустимые режимы.



[hobby]

Менял местами блоки управления двигателями. проблема осталась.
Скорей всего проблема с двигателем на оси X. разбираю станок.



[halkru]

После замены загорается на той-же оси или у того-же драйвера?



[hobby]

После замены загорается на той-же оси или у того-же драйвера?

Да, на той-же оси.
