Нужна помощь При резке изображение на 31% больше чем задано в компе

[Гражданин]

Здравствуйте, помогите пожалуйста, лазерный гравер JQ 1810, при резке изображение на 31 % больше чем заданное на компьютере, также контроллер постоянно показывает у или х software limit? не знаю что делать, приобрел недавно, еще до конца не разобрался, подскажите пожалуйста



[halkru]

Здравствуйте. Выставите верное значение step eqwiv (не помню точно) по смыслу шагов шагового двигателя на 1 мм или длинна одного шага двигателя в мм.



[Гражданин]

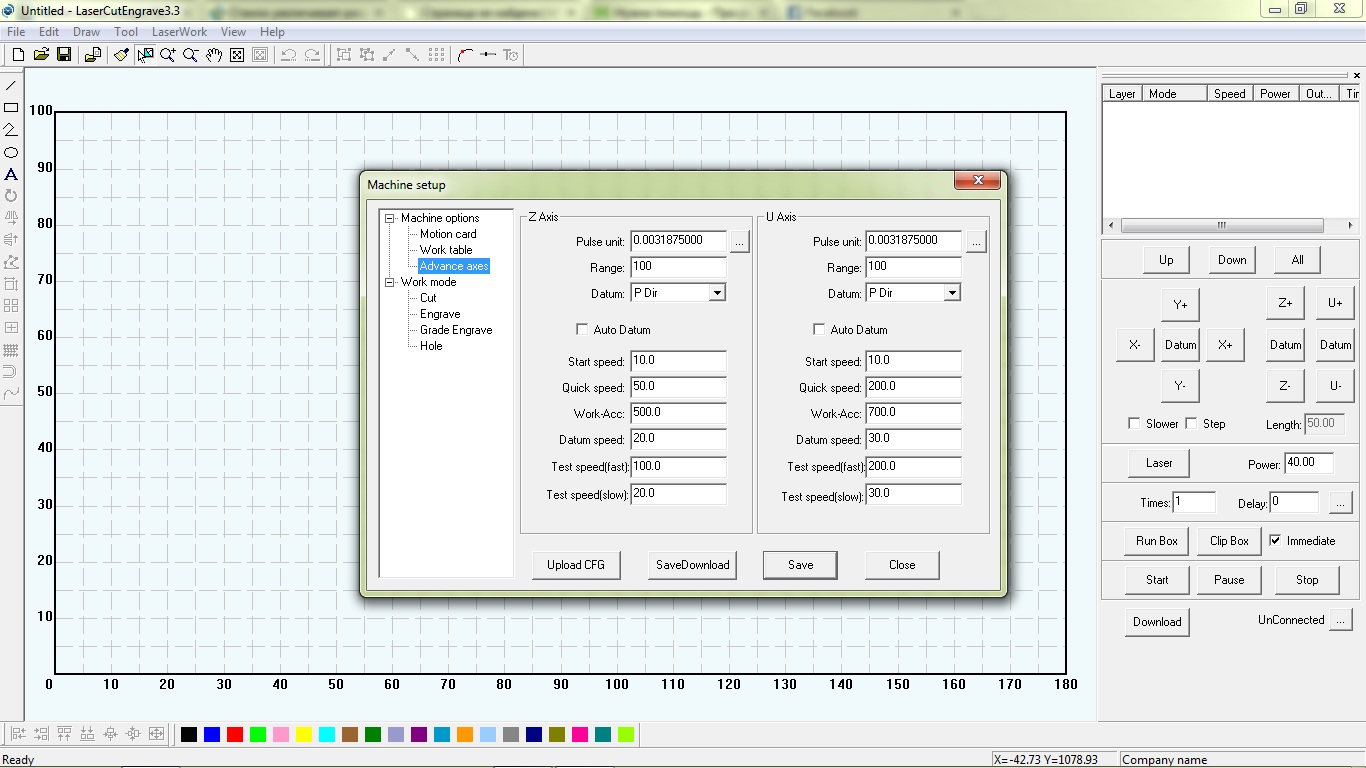

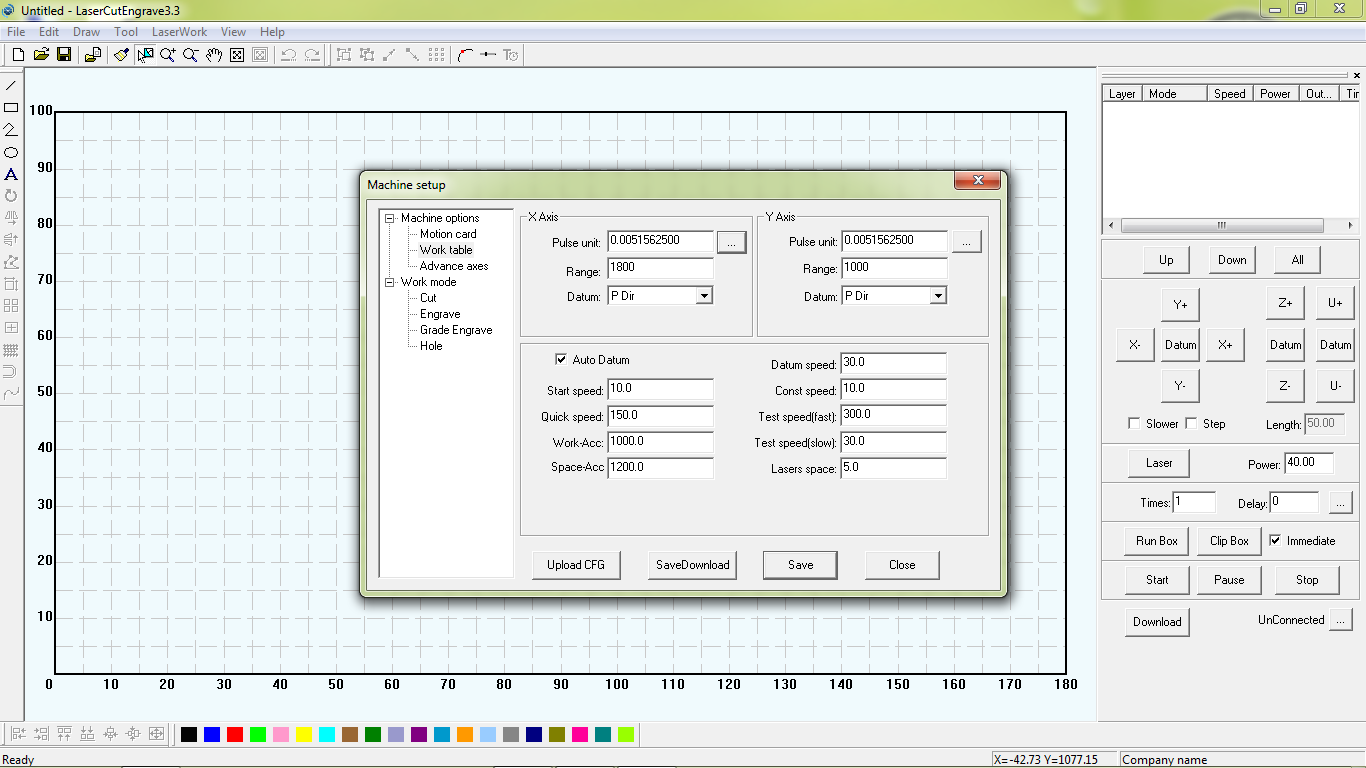

посмотрел в настройках, не нашел ничего подобного, похожего на длину шага. версия программы Lasercut engrave 3.3



[Гражданин]



[Гражданин]



[Servis]

Здравствуйте!
Pulse Unit - нажмите справа на кнопку и укажите фактический (который реальный должен быть) размер и который получился, программа сама пересчитает.Только скопируйте прежние значения, чтобы восстановить настройки если не получиться с первого раза.



[Гражданин]

Здравствуйте!
Pulse Unit - нажмите справа на кнопку и укажите фактический (который реальный должен быть) размер и который получился, программа сама пересчитает.Только скопируйте прежние значения, чтобы восстановить настройки если не получиться с первого раза.

Здравствуйте, 3 раза менял значение pulse unit, ни на что не повлияло. задал квадрат 50 мм на 50 мм а выдает 190 на 208 мм((



[Servis]

Когда после перезаписи заново открываете настройки - сохраняются Вами поставленные?



[Servis]

по пунктам насколько помню необходимо прочитать настройки - поменять значения - записать (может потребовать пароль) - перезапустить станок и программу (в некоторых случаях)



[Гражданин]

Да, сохраняет все настройки, которые меняешь. Только эффекта нет. ((



[Servis]

Т.е. даже отличий нет? Попросите у поставщика или завода файл настроек, который можно перезаписать в станок. Иногда достаточно видеофрагмента или скриншотов по настройке программы, которые могут сделать китайцы.



[Гражданин]

седня китайцы выслали прогу, буду устанавливать. как будет результат напишу)



[Servis]

Сами настройки зашиты в плате, просите еще и настройки.



[Гражданин]

а как эти настройки платы называются?



[Servis]

Так и называются - настройки для станка , просто отправьте тот же самый скриншоты что и здесь, в частности на Puls Unit укажите стрелками.



[Гражданин]

Установил полученную программу, слава богу теперь перестал писать software limit, только появились зазубрены по краю реза и все еще нарушает размеры, задал 100 на 100 мм, вырезал 189 на 210 мм, плюс звук при движении по игреку при длительном нажатии такой что каретка разгоняется и резко тормозит.



[Servis]

А настройки меняли?
