Искажение изображения при резке на халк 53

[Андрей54]

Добрый день, уважаемый форум. вчера приобрели станок Халк53. Настроили зеркала, станок режет , но идет искажение изображения. вместо квадратов выходят прямоугольники, вместо круга овал. Что делать подскажите.



[Servis]

Добрый день! При резке и гравировке смещение? По какой то одной оси вытягивает? Есть какая зависимость в размерах?



[halkru]

Добрый день, уважаемый форум. вчера приобрели станок Халк53. Настроили зеркала, станок режет , но идет искажение изображения. вместо квадратов выходят прямоугольники, вместо круга овал. Что делать подскажите.

Здравствуйте, фото можно глянуть?



[Андрей54]

Добрый день! При резке и гравировке смещение? По какой то одной оси вытягивает? Есть какая зависимость в размерах?

Добрый день! При резке и гравировке смещение? По какой то одной оси вытягивает? Есть какая зависимость в размерах?

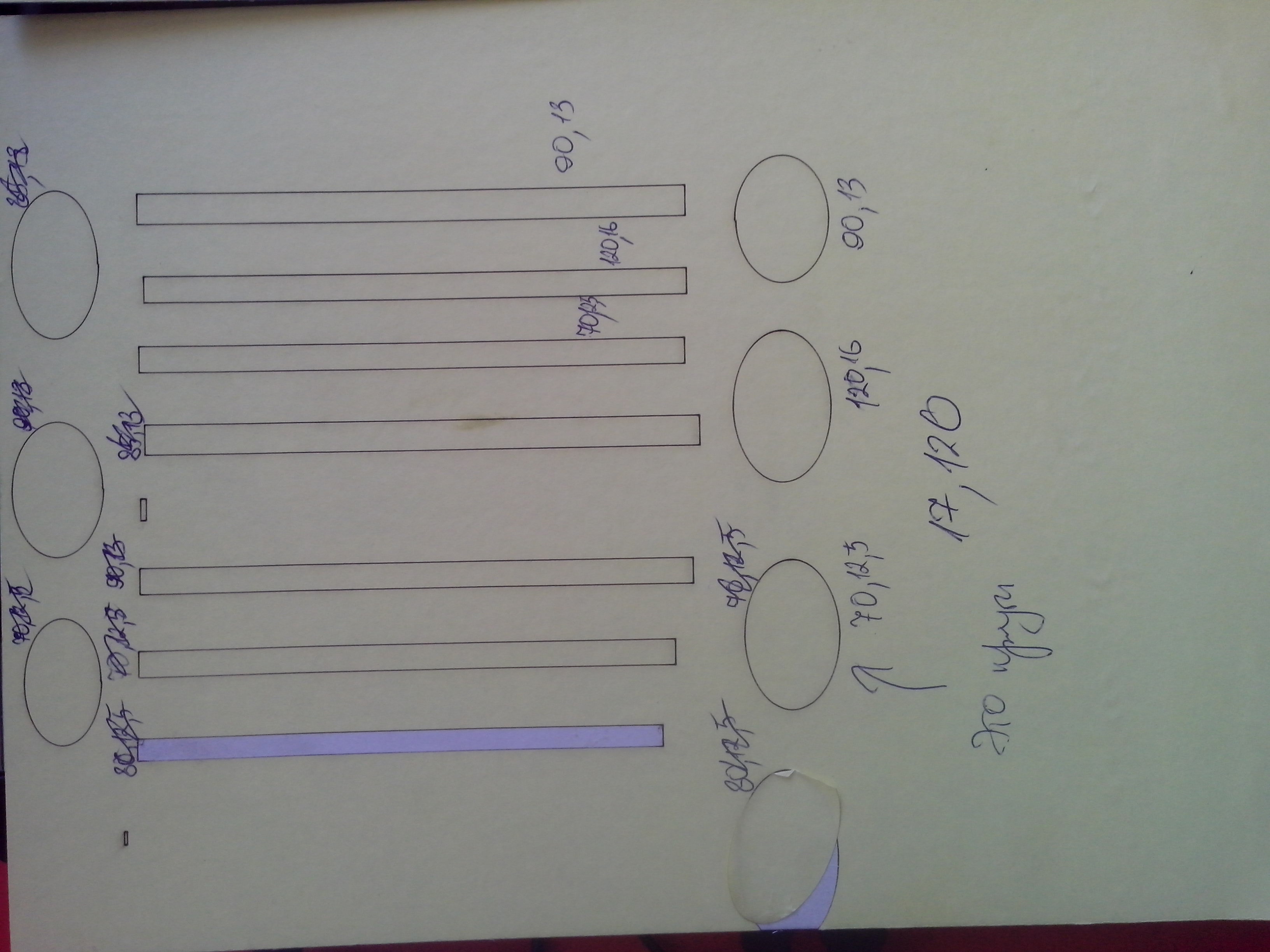

Срезает ось Y приблизительно на 50-55%, сейчас просто картинку по оси Y ставим увеличение 155% режет вроде нормально. Говорят гдето в нем настройки оси Y есть но найти не можем.



[halkru]

Понятно, шаг эквивалент выставите правильно.



[Андрей54]

Каким образом?



[Servis]

Посмотрите здесь.
Продублирую сообщение:

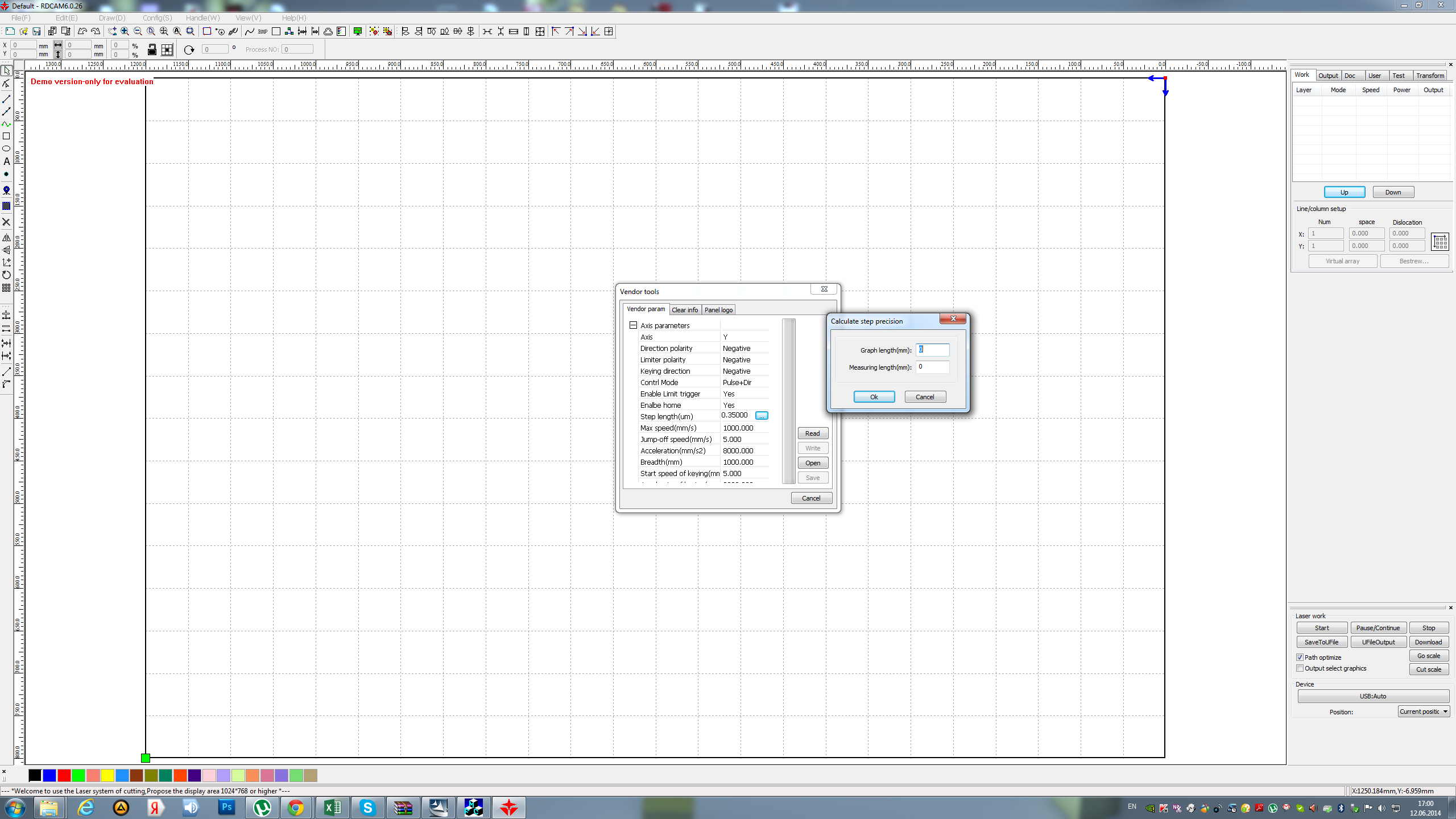

Pulse Unit или параметр step length - нажмите справа на кнопку и укажите фактический (который реальный должен быть) размер и который получился, программа сама пересчитает.Только скопируйте прежние значения, чтобы восстановить настройки если не получиться с первого раза.



[Андрей54]



[Servis]

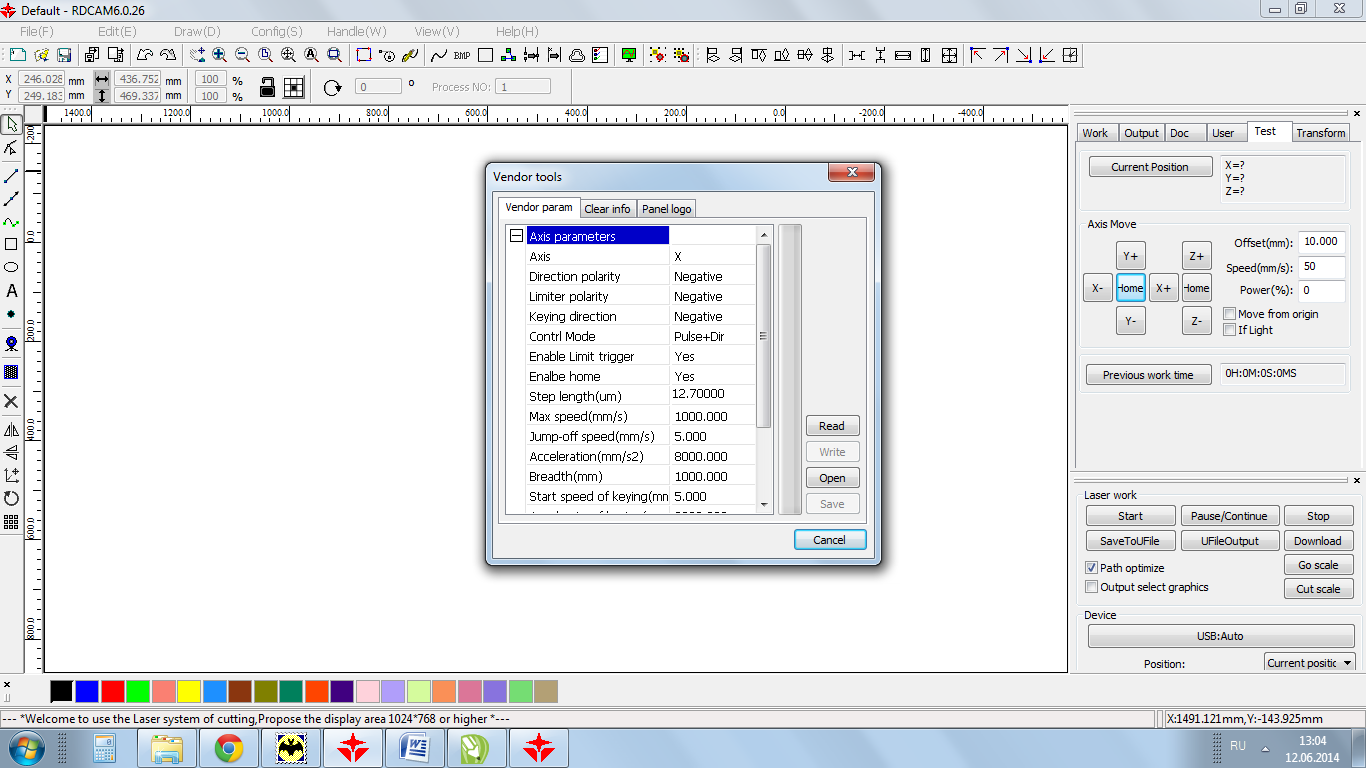

Нажмите в меню File - Vendor Settiings - пароль rd8888 - выберете axis Y - параметр step length (справа кнопка)



[Servis]



[Андрей54]

У меня в проге нет axis Y есть axis X



[Андрей54]

Извиняюсь,Y нашел.



[Андрей54]

И какое значение установить по Y по Х стоит 12.70000 а по Y 20.00000



[Servis]

Ставьте 12.70000 должны быть одинаковые



[Servis]

Не забудьте нажать кнопку Write чтобы записать настройку в контроллер.



[Андрей54]

все изменил кнопка Write не активна



[Андрей54]

я изменил значение, вручную. оно не сохраняется. там какой то калькулятор только какие в него забивать значения?



[Servis]

Перед установкой нажмите Read, поставьте значение, потом Write. Станок должен быть включен.



[Андрей54]

Спасибо Вам большое за консультацию. Все установили.. Работает!
