Нужна помощь Настройке halk 48

[bukashkin]

Доброго времени суток. В данной теме буду рассказывать о приобретенном б/у гравере. Люди добрые не оставьте меня одного с моими проблема по данной машинке (ОНА У МЕНЯ ПЕРВАЯ) и не хочется портить впечатления о ней.
Итак начнем. Halk 48, заявленное поле гравера 500*300 мм. Станок делал только печати из эко резины. После распаковки был огорчен, поле для гравировки составляет примерно 170*500 мм. Трубка села.



[bukashkin]

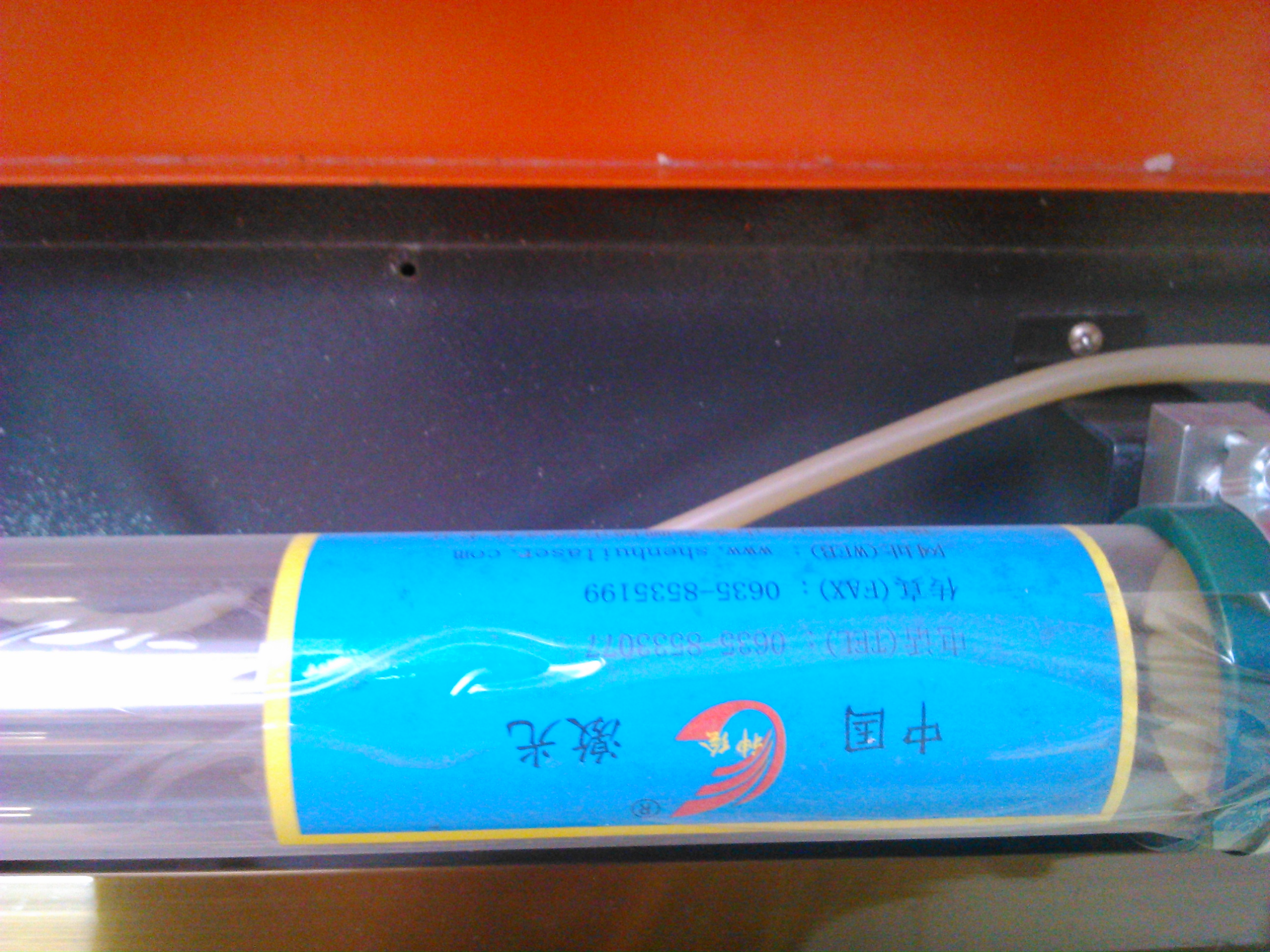

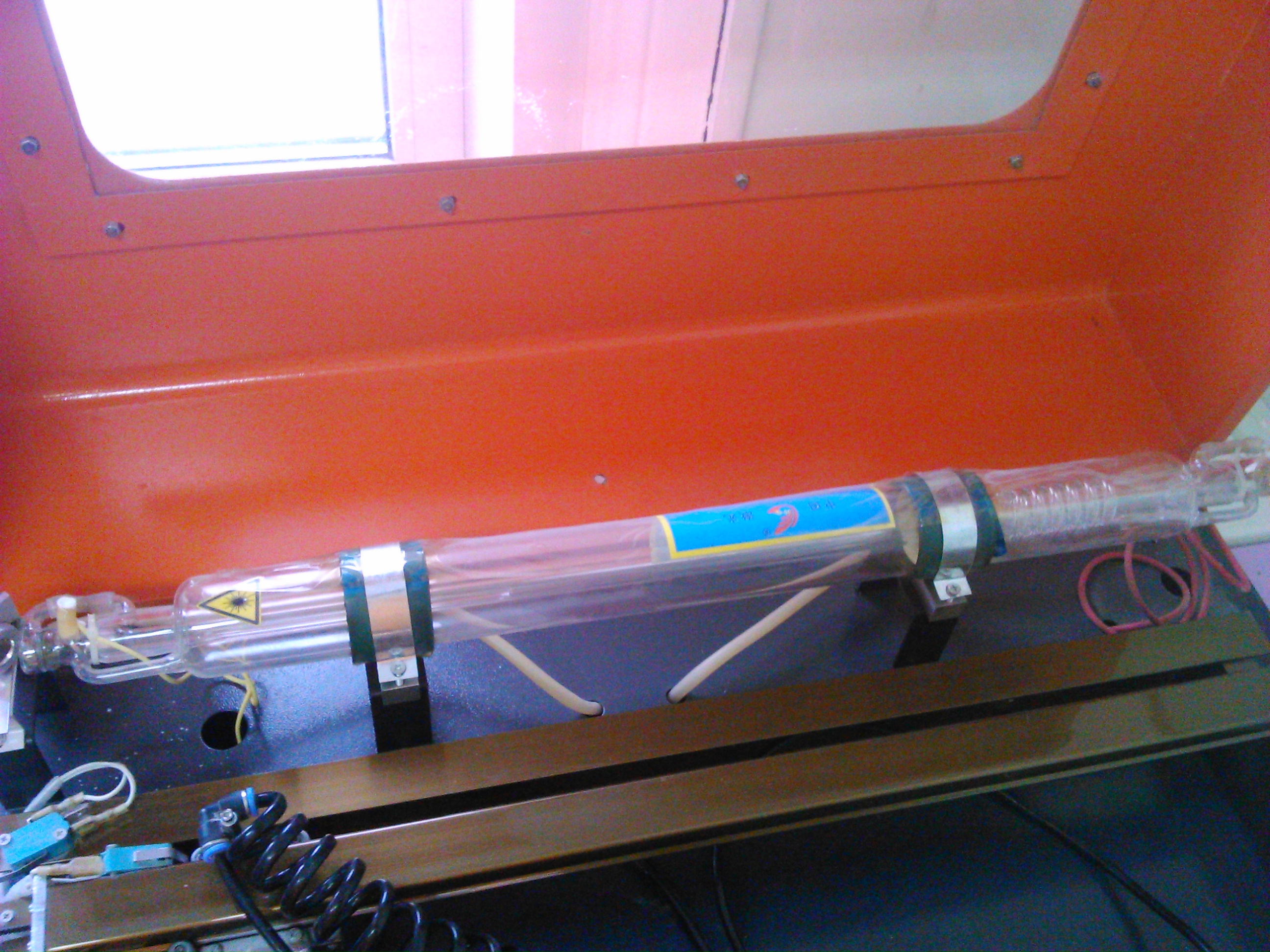

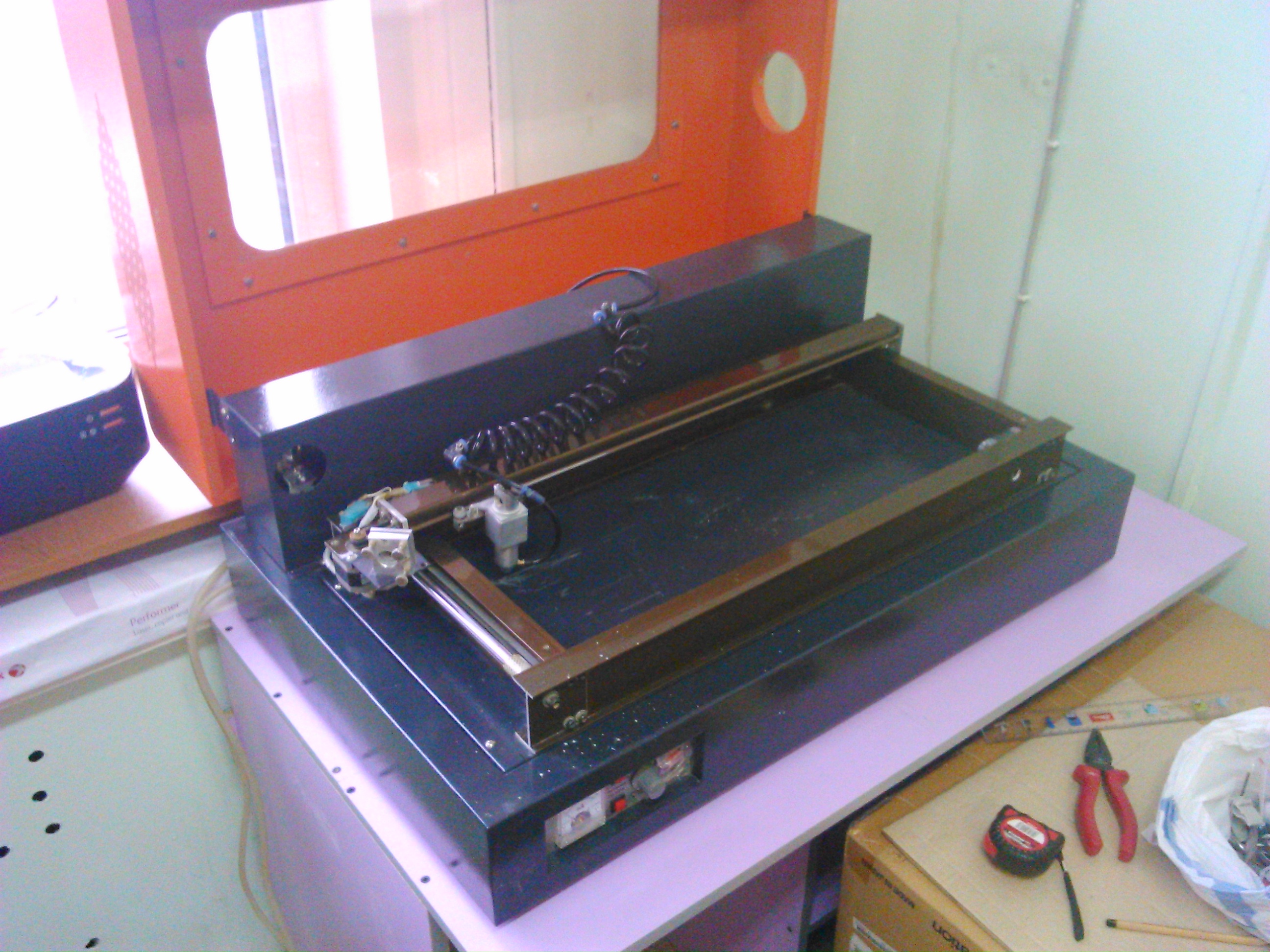

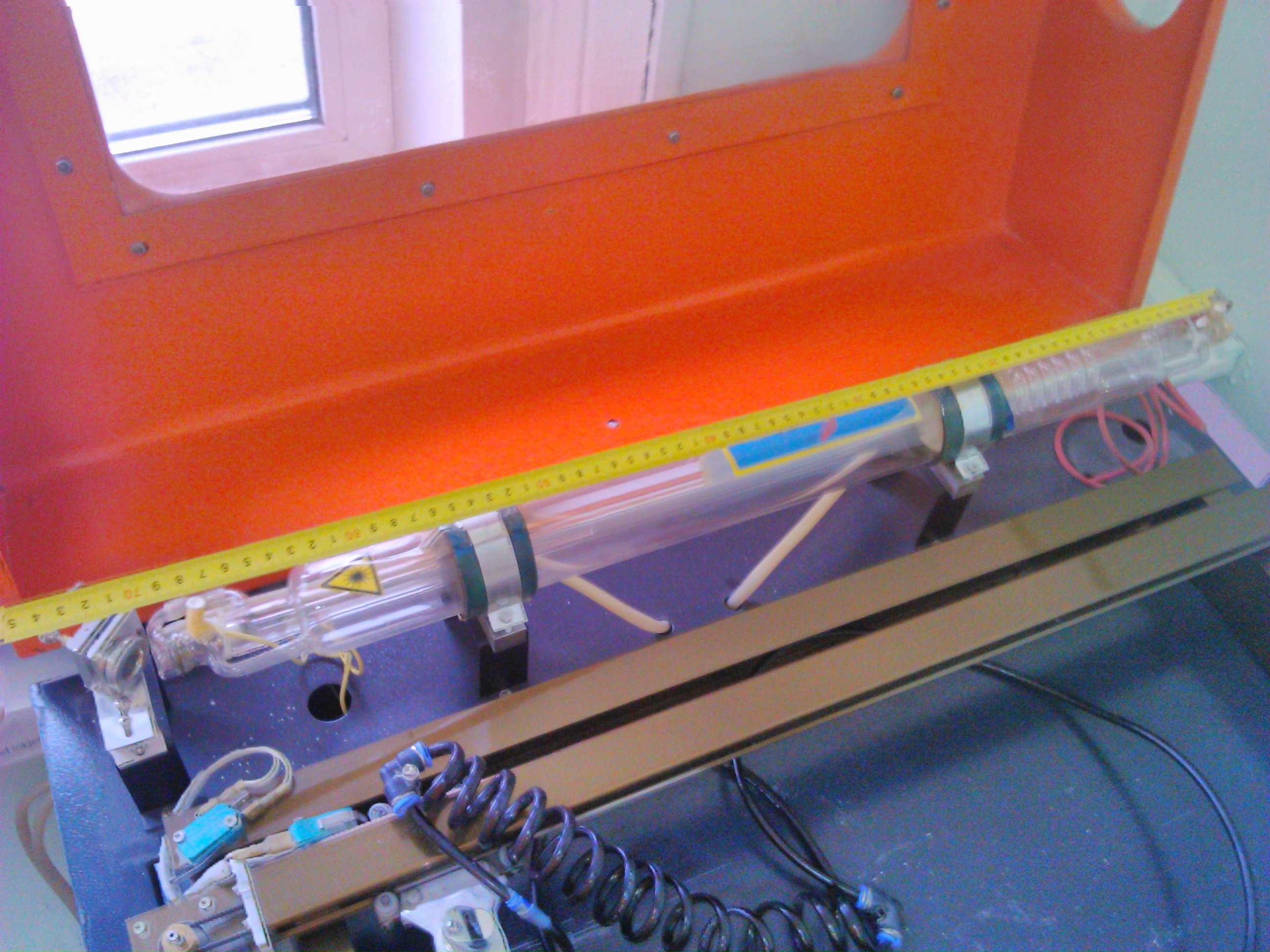

Гравер по заявлению продавца называется Halk 48, заявленное поле гравера 500*300 мм. Станок делал только печати из эко резины. Мощность лазера 40W, длина излучателя 700-710 мм. Стол не поднимается, есть короткофокусная линза (меняется с "наконечником"). Воздушный компрессор, водная помпа, мощная вытяжка, самодельные филтра.

После распаковки был огорчен, поле для гравировки составляет примерно 170*500 мм. Трубка села. При первом осмотре нашёл, что один "ролик" не плотно прилегает к рельсам и болтается направляющая. Кнопка включения сломана, рукоятка "регулирования мощностью" проворачивается.

Товарищи, ответьте пожалуйста на возникшие сегодня вопросы:
1) сколько данный станок потребляет W, т.к. есть ИБП на 800W (америка) или покупать электронный(релейный) стабилизатор напряжения на 1500 ВТ?
2) обычного заземления (офисное деревянное здание) около 30 Ом хватит или нет? Хочу сделать отдельный выход от разетки.
3) можно ли использовать дистиллированную воду для охлаждения или можно из под крана набрать?
4) Вопрос в видео



[halkru]

Потребление примерно 600Вт макс.
"Обычного" заземления хватит.
Любую воду можно.



[bukashkin]

Добрый день. Всё подключил. Люди добрые, что надо поставить из драйверов, чтоб корел видел станок? ЛПТ порт подключил, но понимаю, что должны идти драйвера, это не юсб чтоб всё само определилось.



[Servis]

это не юсб чтоб всё само определилось.

Этим все сказано, нет собственных драйверов.



[bukashkin]

понял, где можно скачать правильность действий чтоб отправить на гравировку. В программе корел лазер версии 1,6 надо выбирать между 3мя портами (лпт) и 3мя граверами 42, 46 и 46 версии 2. У меня 48. хочу отгравировать кружок, нажимаю отправить, пишет что данные отправлены а реакции 0.



[bukashkin]

Разобрался. Пришлось поставить старую версию Corel laser 1.1. Возник вопрос. Ключ, который прислали для 1.6 подойдет для 1.1?



[bukashkin]

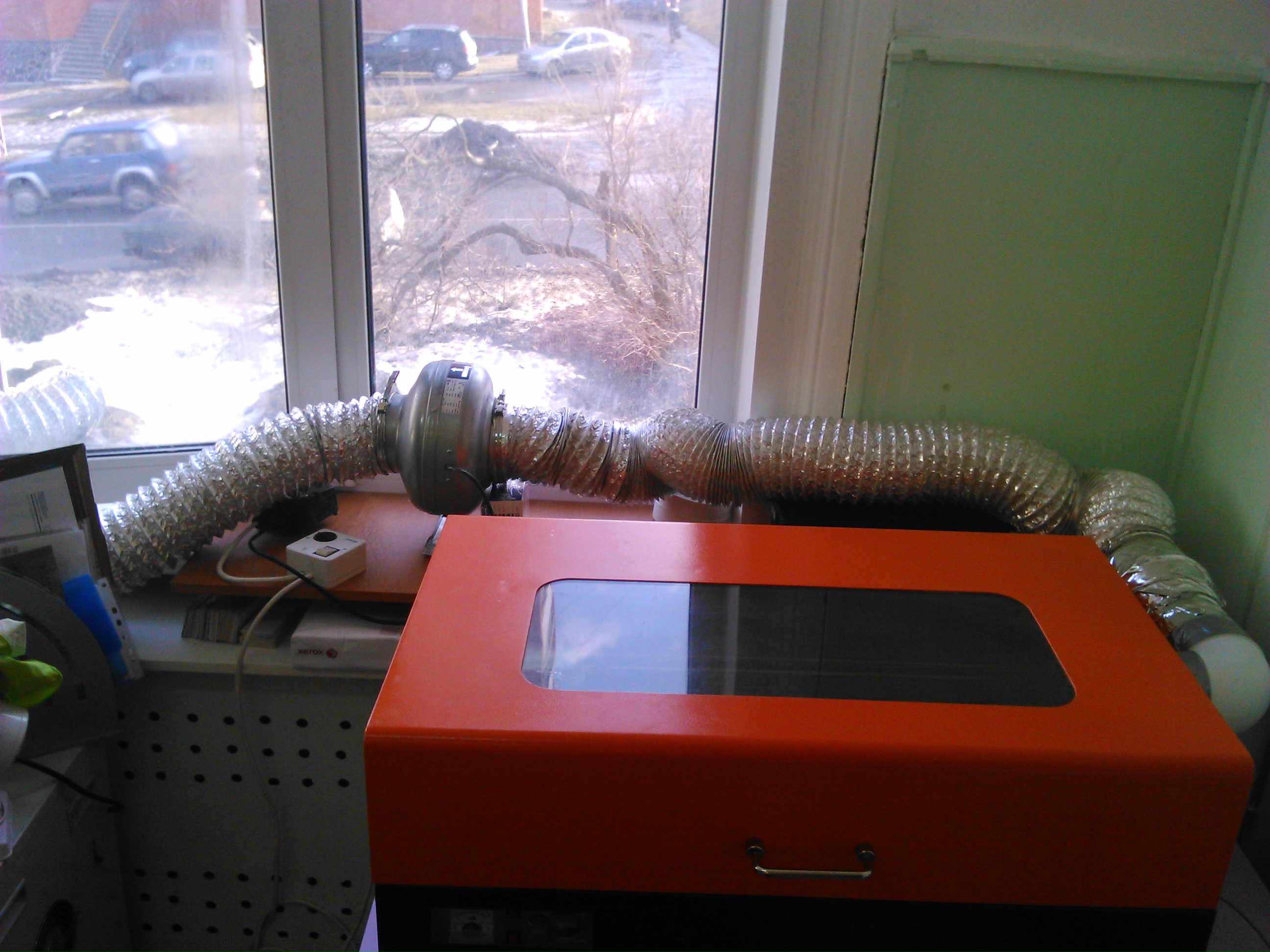

Итак, сегодня 2й день лазера. Сделал вытяжку, для пробы.
Залил воды из под крана. Проверил юстировку, при транспортировке не сбилась. Заземление кинул отдельным проводом из разетки (тянуть до щитка отдельный провод (как требовалось) решил отложить, т.к. тянуть метров 50. С дома принёс ИБП на 800W. запитал от него гравер, водную, воздушную помпу, а также вытяжку. Всё тянет.

Много-много ругался, что программа 1,6 не отправляет на гравер. Перепробовал все варианты. Бывший хозяин предложил поставить корел 12 и прогу 1.1. с начала не помогала, но потом перегрузив гравер и комп (после установки корела и программы) всё ушло на работу. Столкнулся со следующими проблемами:
- поле гравера не соответствует полю в программе (методом тыка надеюсь приспособлюсь);
- из-за того, что труба села, хотел прогнать печать по второму кругу. Запустил, начало появляться пламя на резине. Резина стала коптить и тут произошёл глюк, голова съехала в сторону и начала гравировать в другом месте. Вырубил станок кнопкой.

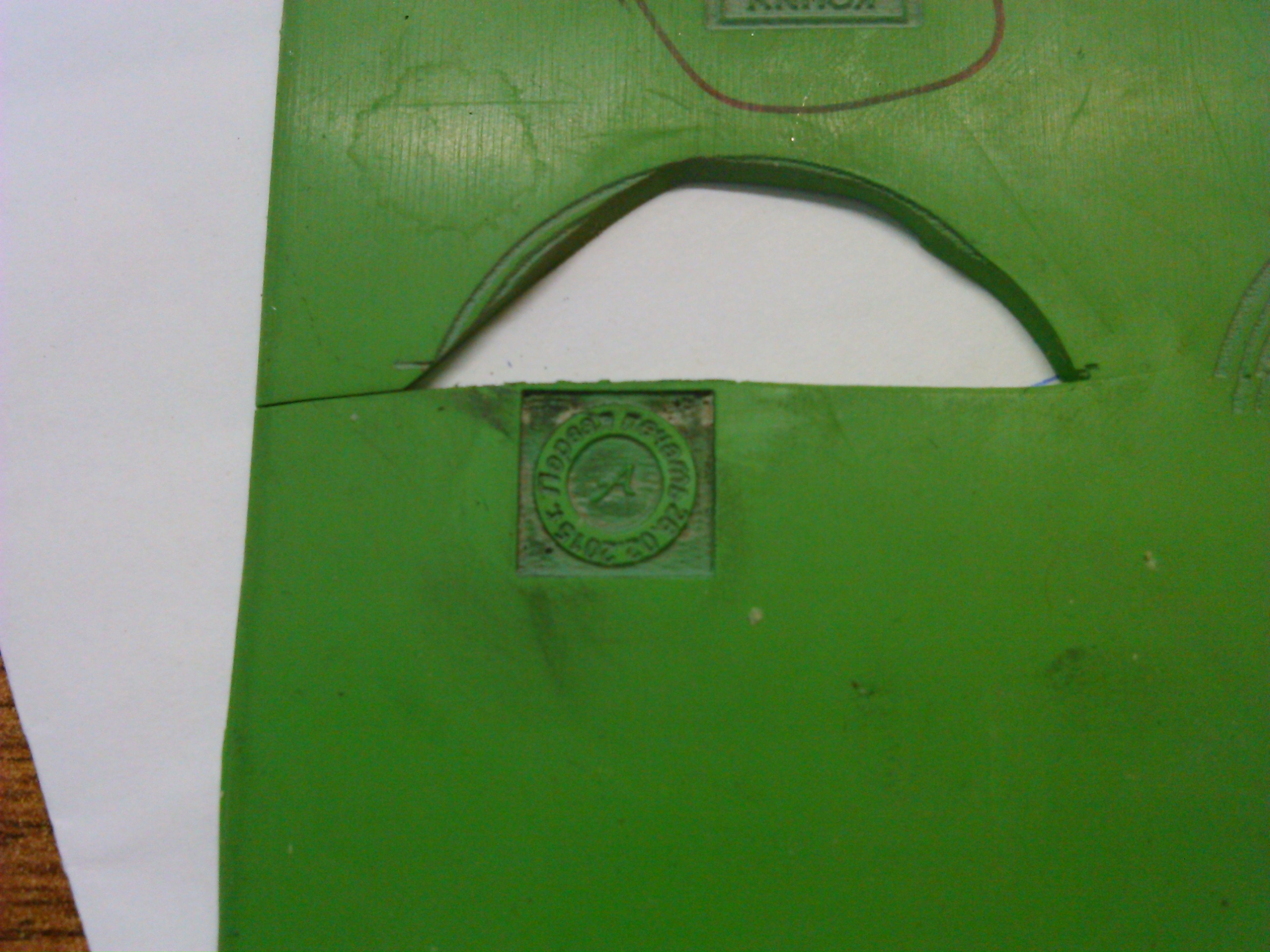

- Разместил макет печати в верхнем левом углу рабочего поля Corel Laser (прога). Отправил. сначала стала гравировать нормально. Но когда головка лазера стала спускаться в низ по У (там поле печати увеличивается) стала задевать угловой датчик (показывающий окончания рабочего поля). Головка отпрыгнула от него и произошло смещение на 3 мм. Потом снова задела датчик и снова произошло смещение на 3 мм. Фотку приложил.

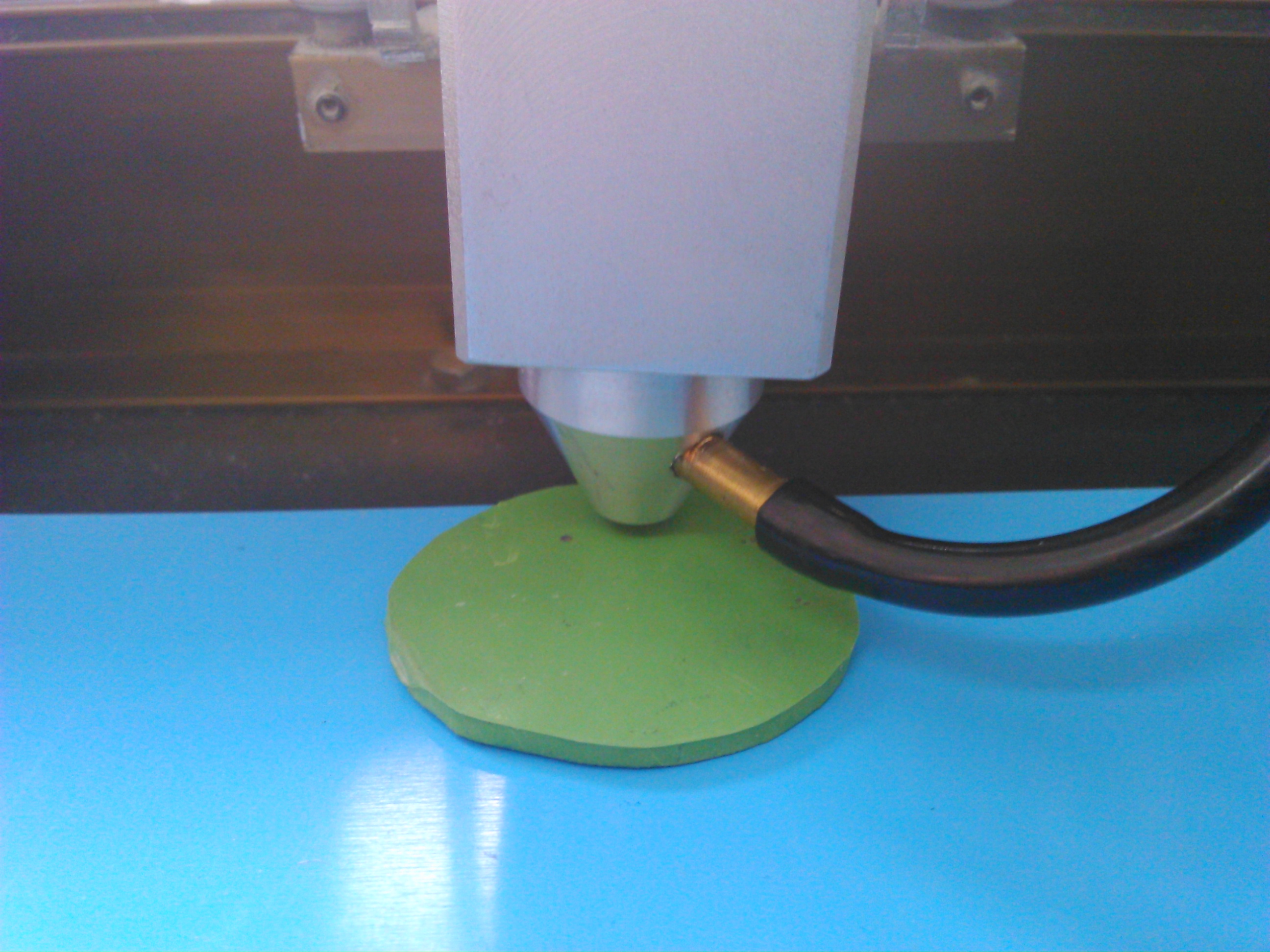

Возникли вопросы, по поводу фокусного расстояния. Сейчас головка лазера выше чем пластиковая палочка (шедшая в комплекте для определения фокусного расстояния), НО печать (5*5 мм с символами 4 п.) он сделал хорошо. Почему так происходит?

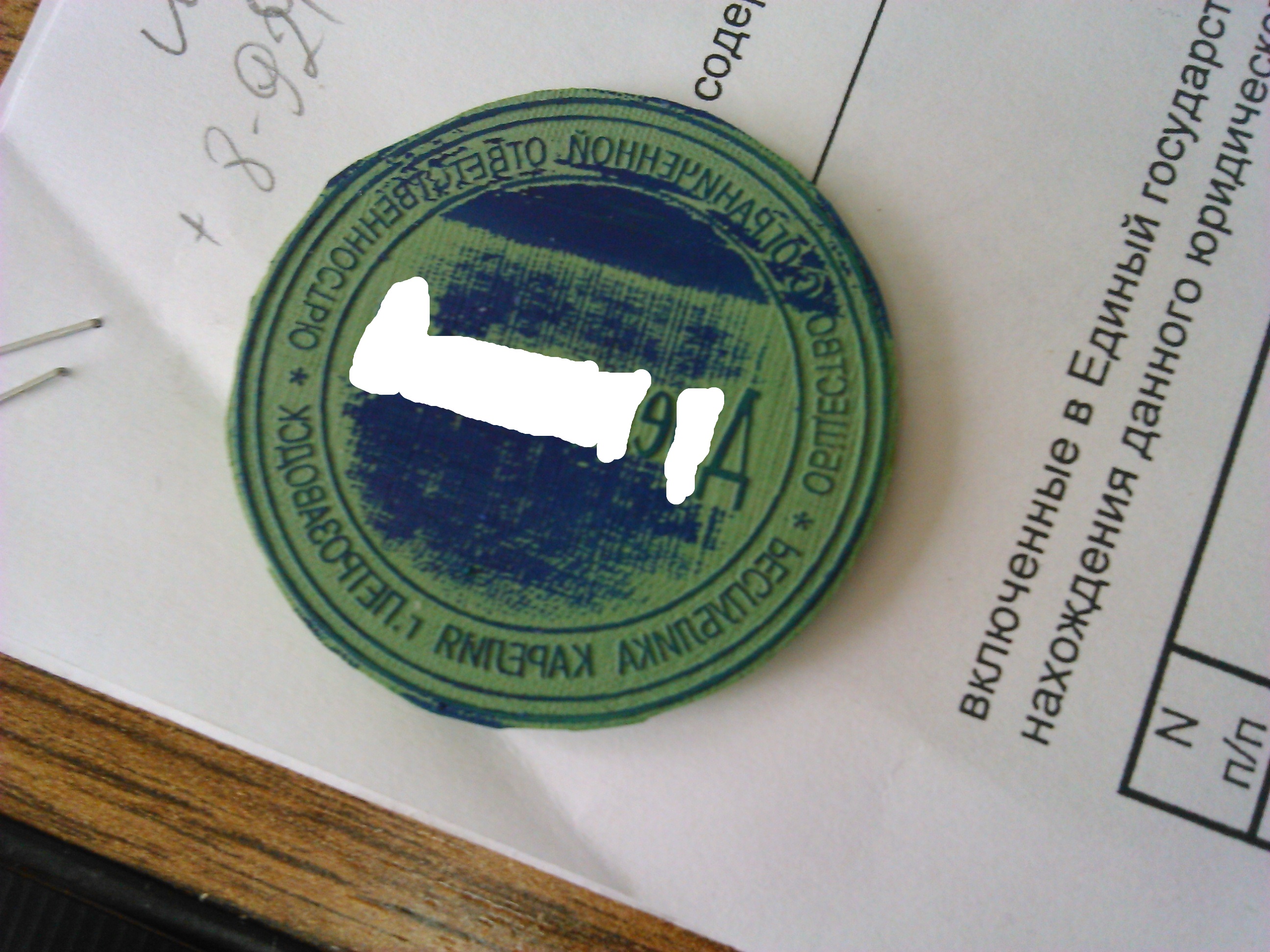

Радует, что первая проба удалась.

Техподдержке огромное спасибо за помощь в консультации. Излучатель придется ждать 2-3 недели, печаль(



[Servis]

тут произошёл глюк, голова съехала в сторону и начала гравировать в другом месте.

Печать в растровом изображении? Если да, то лучше в черно-белый битмап переводить.



[bukashkin]

Нет, печать делаю в кореле (кривых), затем все шрифты тоже перевожу в кривые. Затем объединяю и делаю негатив.



[bukashkin]

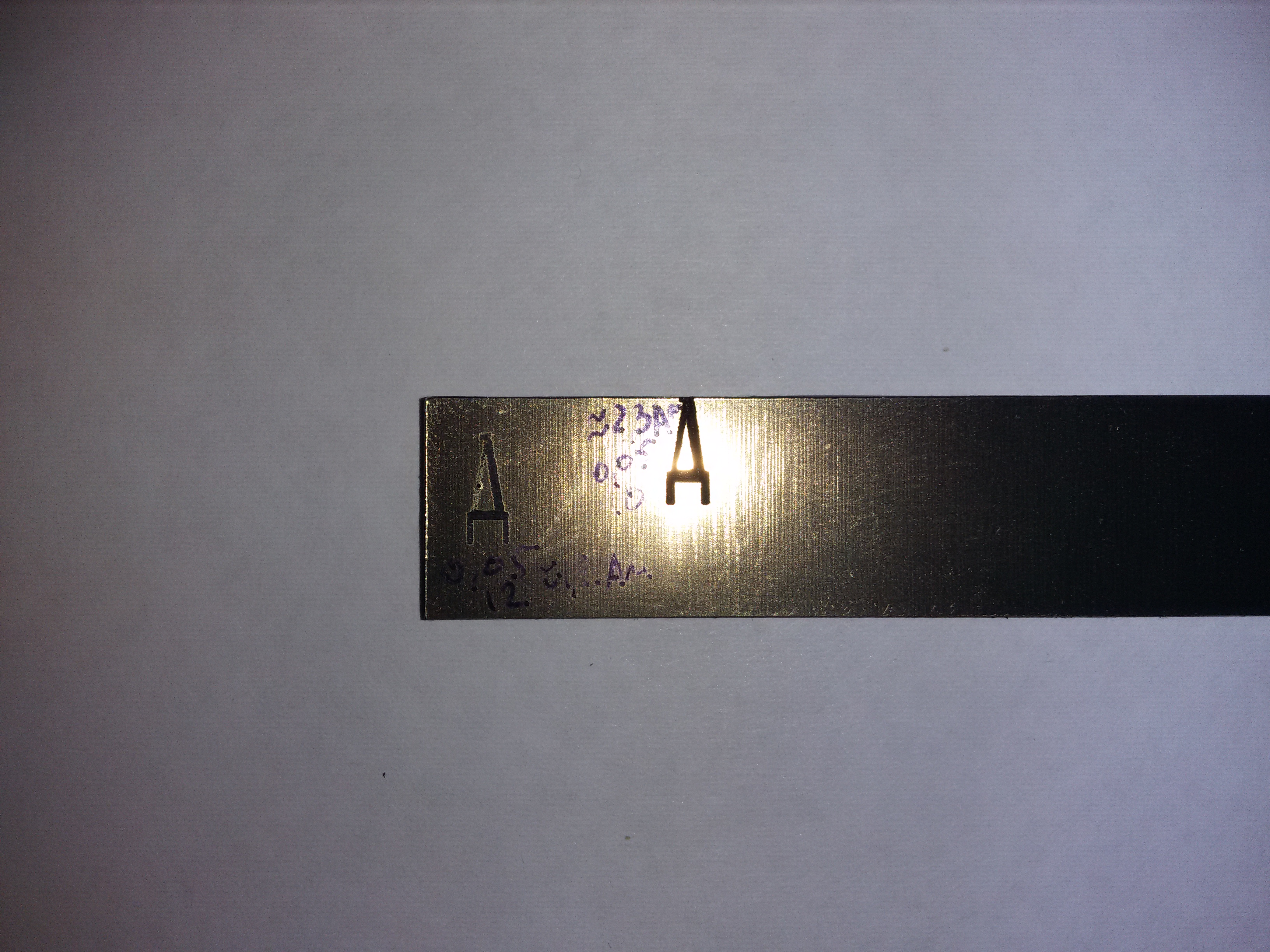

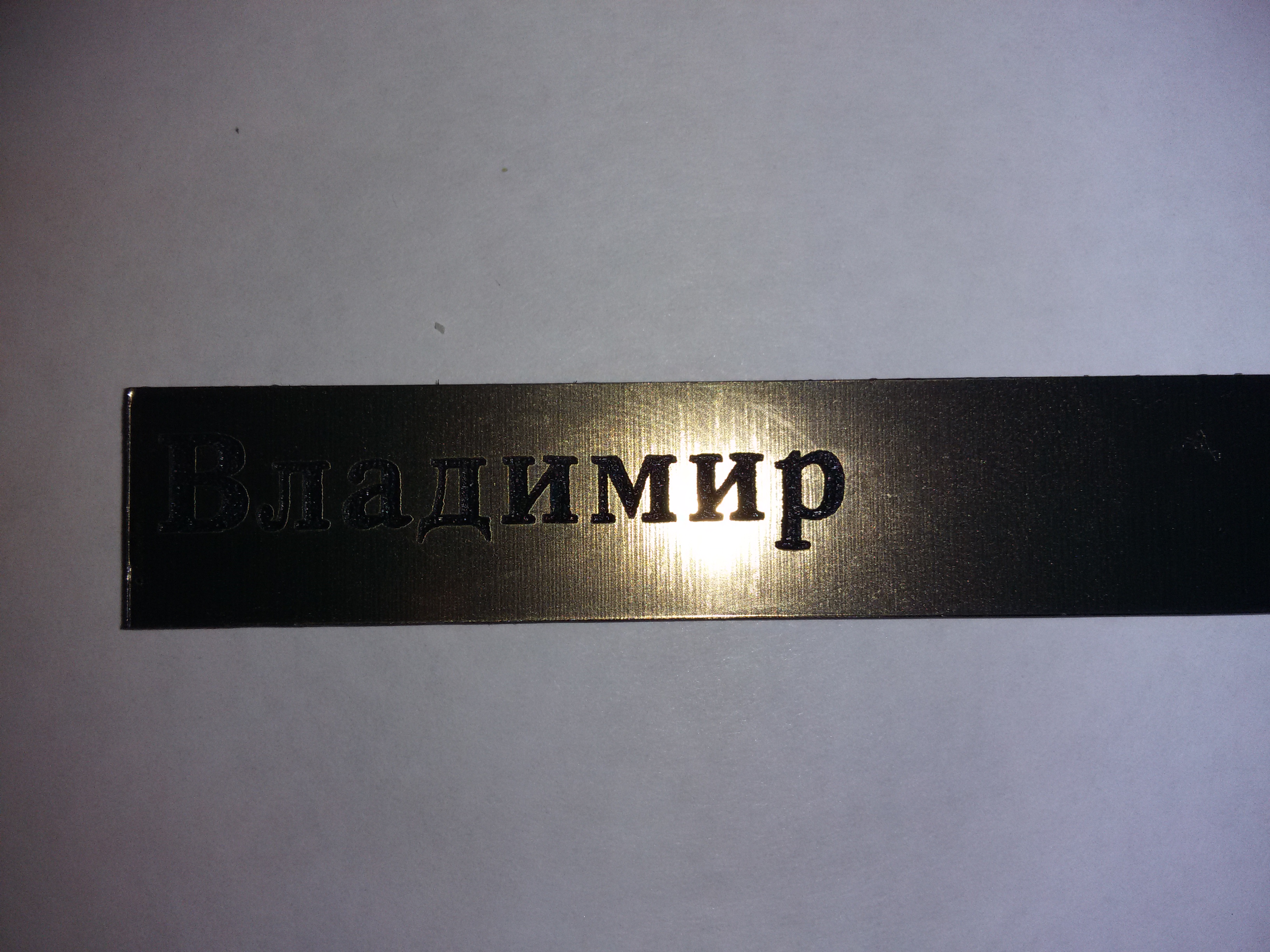

Всем привет. Сегодня снова тестировал станок. заметил, что когда вода холодная, то луч гравирует глубже, чем при комнатной температуры воды. сделал временные линейки из пластика. Сделал пробную печать. Печально, что не хватает мощности. Качество гравировки нормальное. Если вода холодная, то хватает даже гравировать пластик (небольшие кусочки пробовал). Конечно методом тыка искал нужную мощность и скорость гравировки. Возник вопрос: Когда гравировал слово на пластике (rowmark) заметил неровный край символов. Видно, что луч не всегда останавливается по одну линию.
Если поставить после гравировки рез по контуру, буквы выровняться?



[bukashkin]

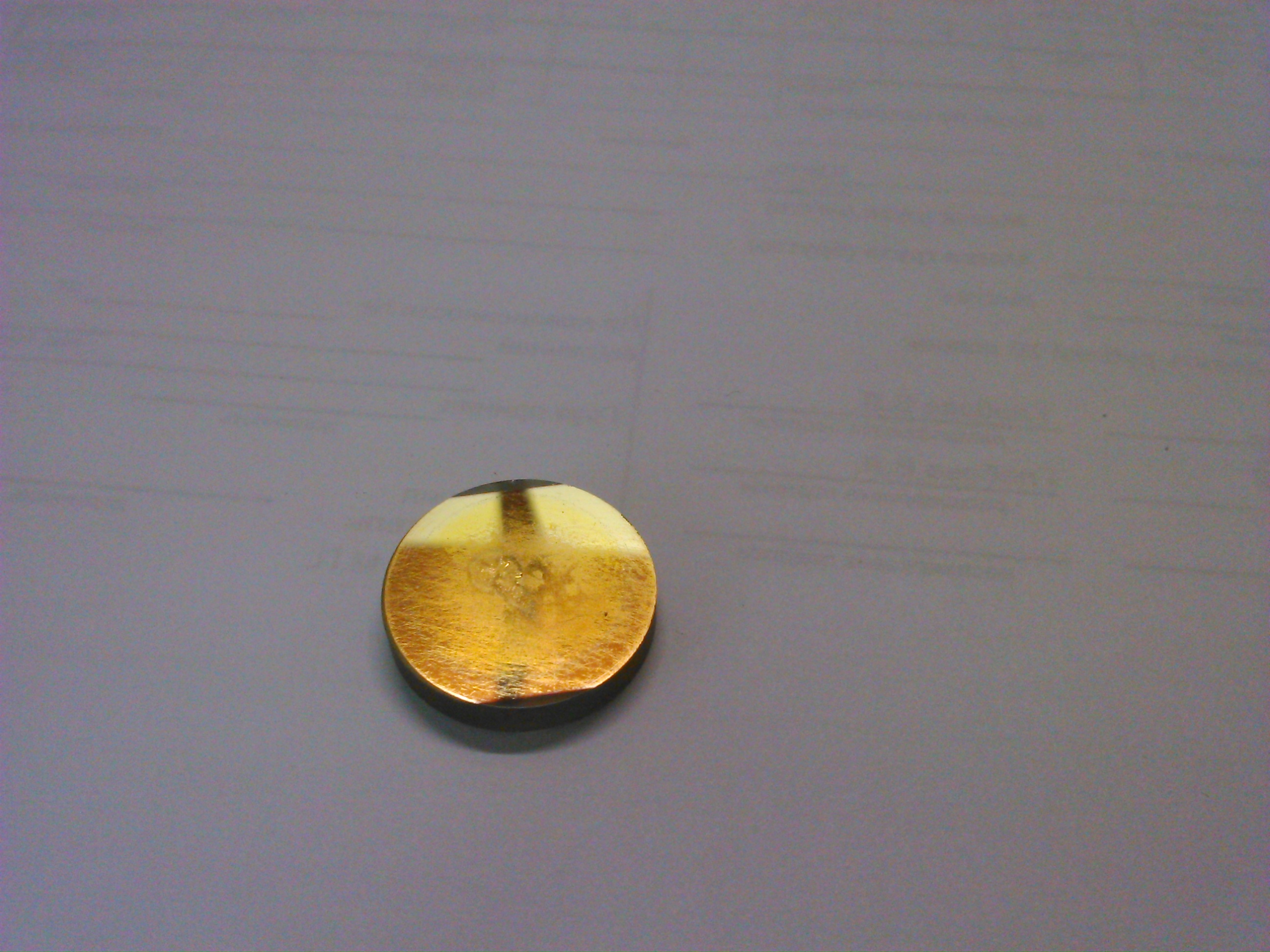

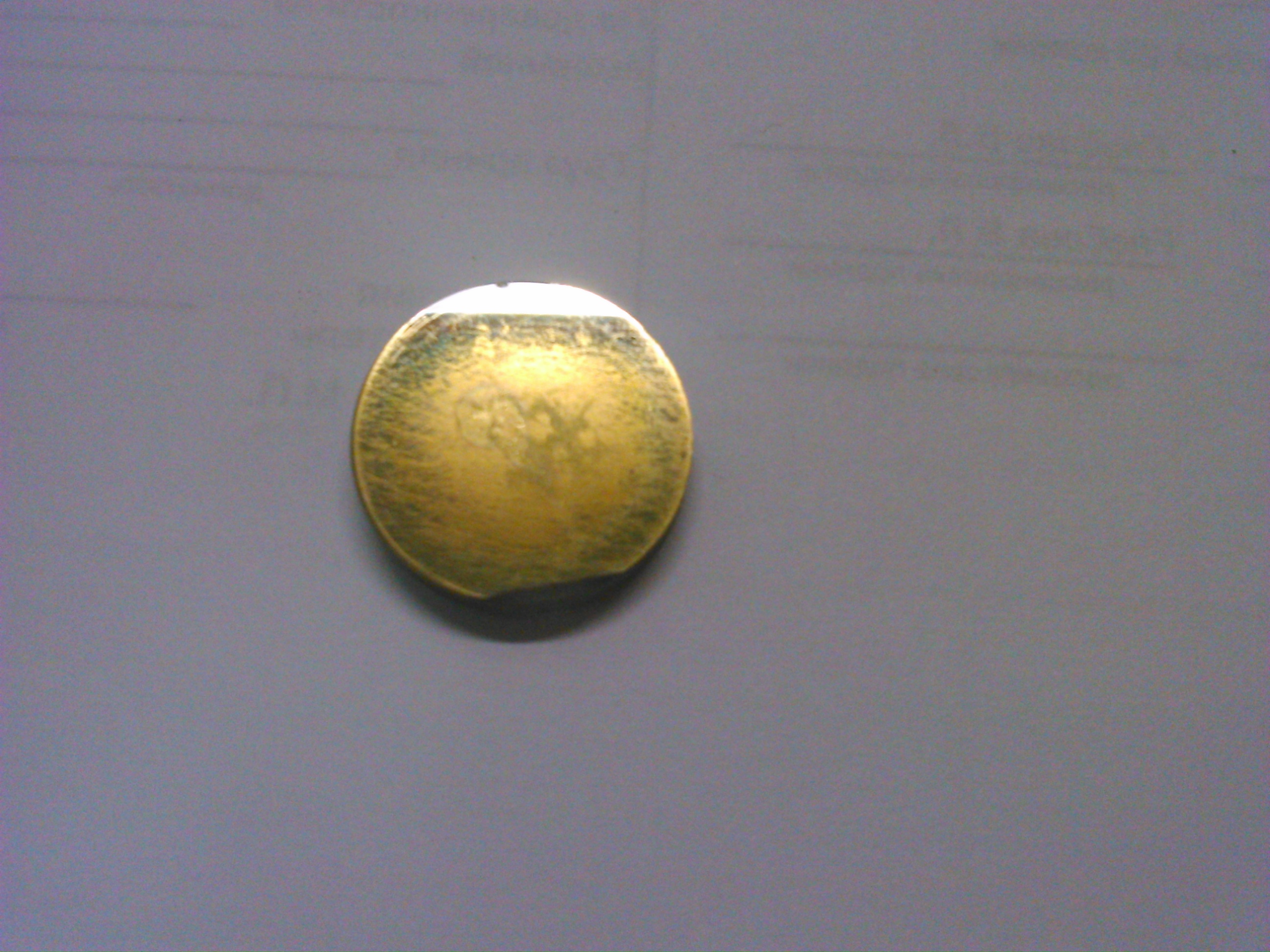

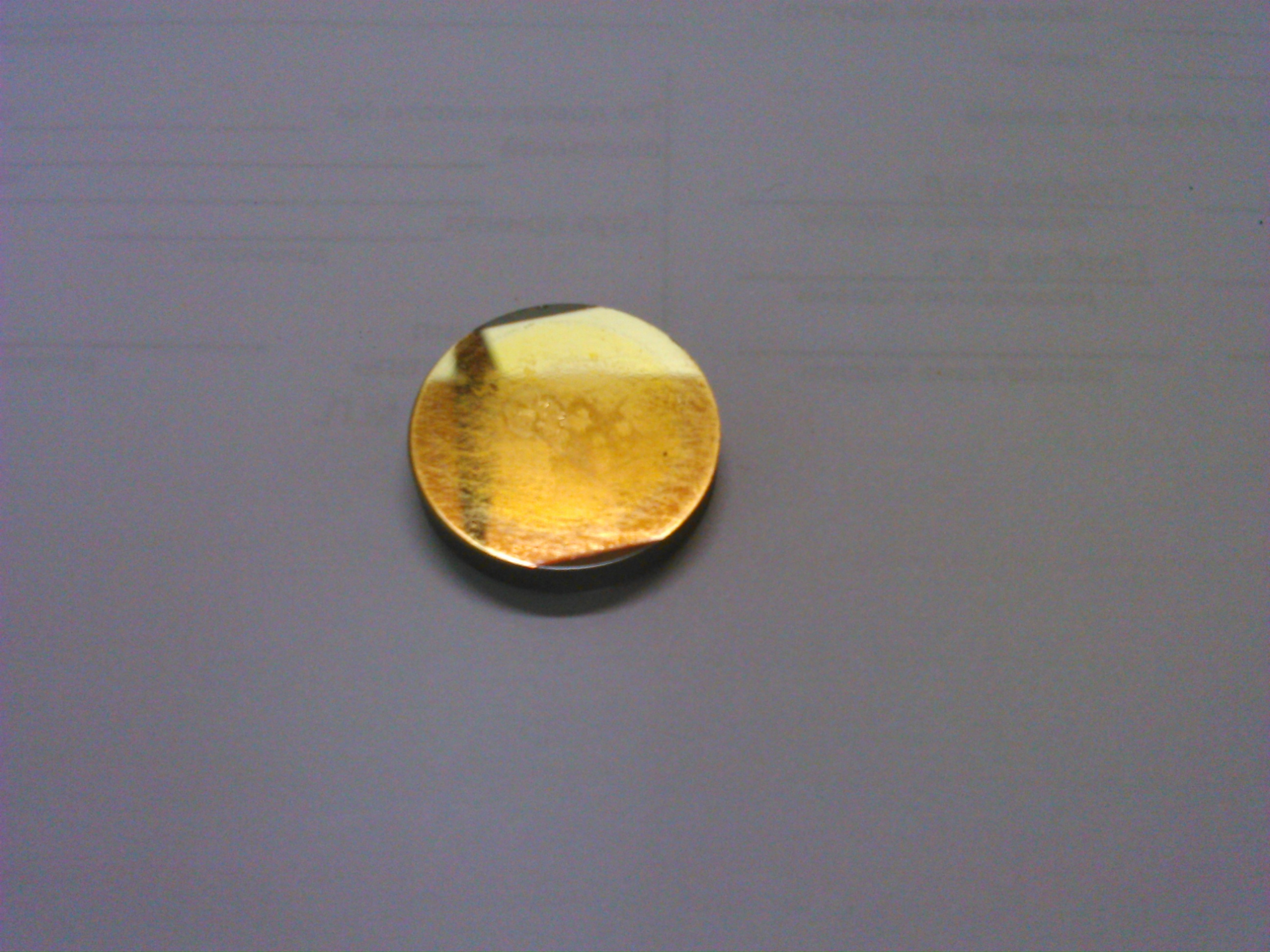

Подскажите пожалуйста, данное зеркало убито совсем? Если сейчас поставить короткофокусную линзу, для экспериментов она пострадает или нет? Чем чистить оптику чтоб не царапать? Завтра буду определять фокусное расстояние.



[bukashkin]

(Чем чистить оптику чтоб не царапать?) - нашёл ответ http://www.halkru.com/forum/threads/2736/#post-13500
Ура, у меня такая есть (брал когда то чтоб печати мыть). Один из вопросов решен.



[Servis]

Да уж, зеркалу плоховато однозначно.



[bukashkin]

Когда поставил другой "наконечник" (извините не знаю как правильно называется) то луч вообще был раздвоен. Вспомнил, что на форуме писали, что это из-за линзы. Перевернул её, всё исправилось, но фокусное расстояние пришлось настраивать.
При настройке фокусного расстояния пришлось уменьшить расстояние между "соплом" и материалом до 1 мм. И то получилось, что пятно остается не такое маленькое, как при линзе в 2". С чем это может быть связано и что делать?



[Servis]

Здесь обсуждалось.



[bukashkin]

"При перевороте линзы меняется фокусное расстояние (от сопла) на толщину линзы, учитывайте этот факт."

Если я правильно понимаю, это не помогает. Пробовал от 3 см (от сопла) - луч раздвоен. расстояние 5-8 мм (от сопла) тоже луч двойной.

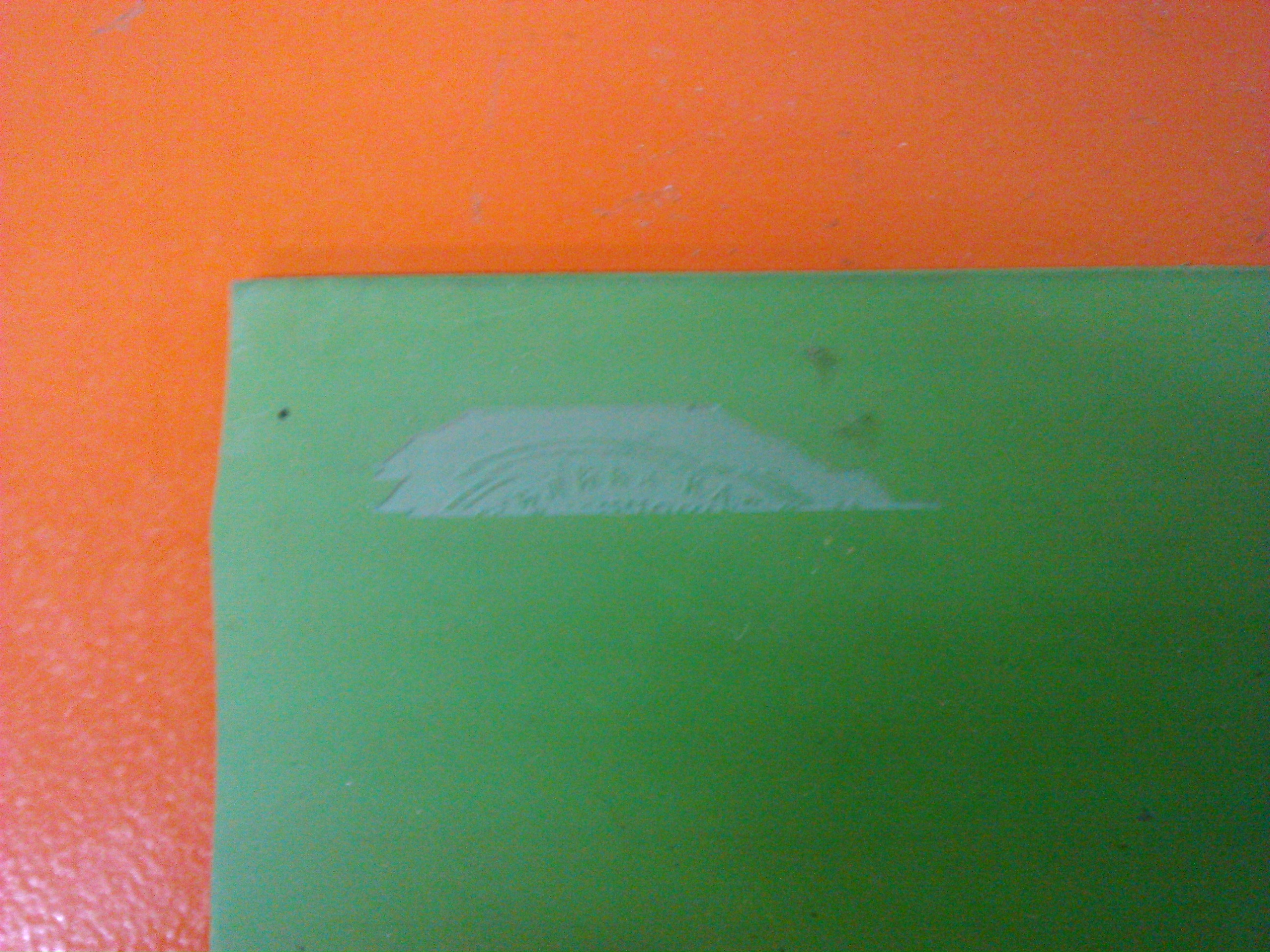

Перевернул линзу. расстояние от 3 см (от сопла) - луч вообще не прожигает (тестом). 2 см - точка на тесте получилась кругом (края прожег, а центр целый). уменьшил до 6 мм. - точка нормальная (но не такая маленькая как хотелось бы). уменьшил до 1 мм от сопла - более менее. Но при таком расстоянии до резины, боюсь что головка заденет резину и сместит её.

Поставил обратно 2" линзу (на фотках выше, поцарапанная) расстояние от материала до сопла примерно 8 мм. ГРАВИРУЕТ НОРМАЛЬНО.
Что посоветуете?



[bukashkin]

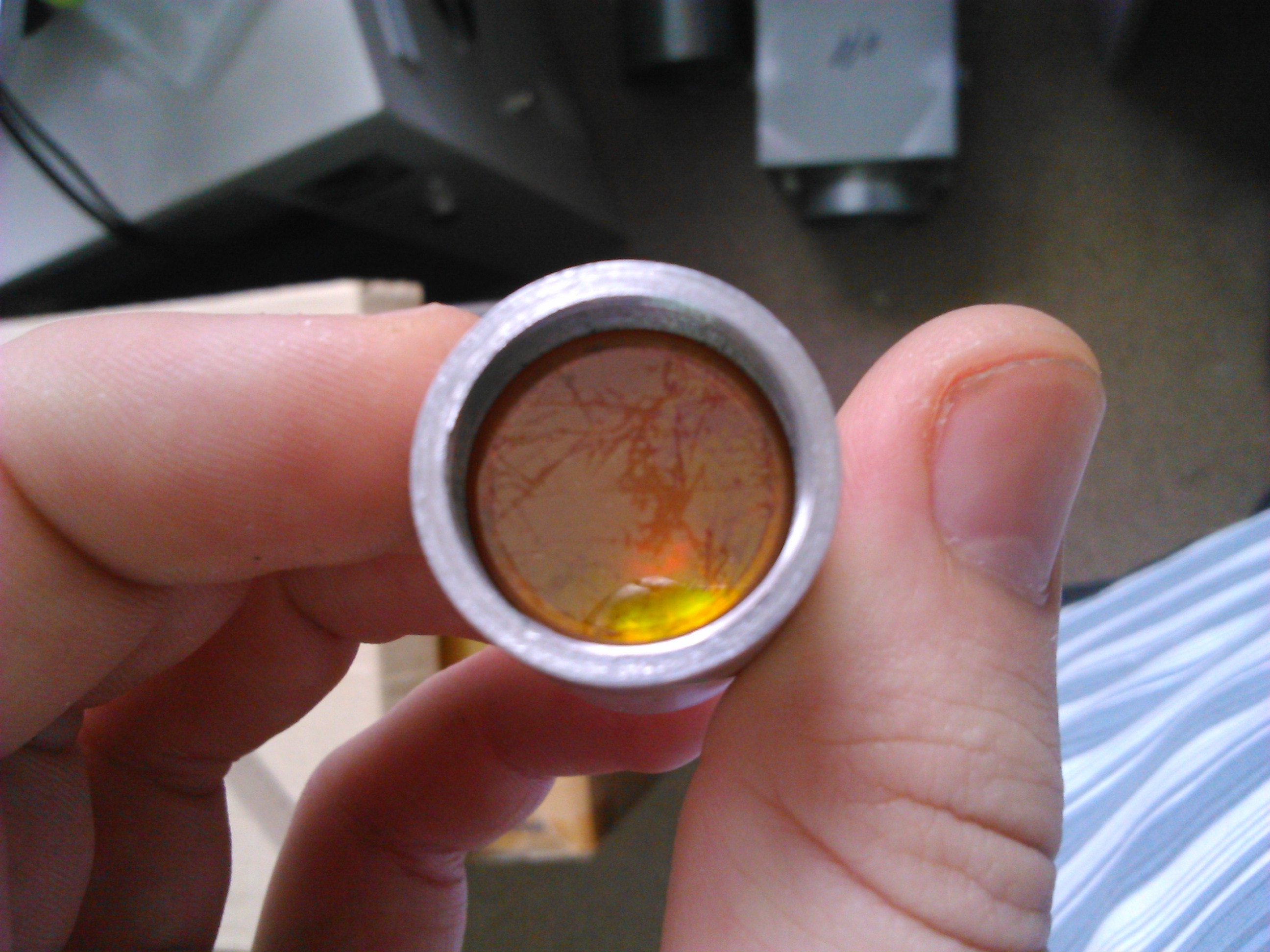

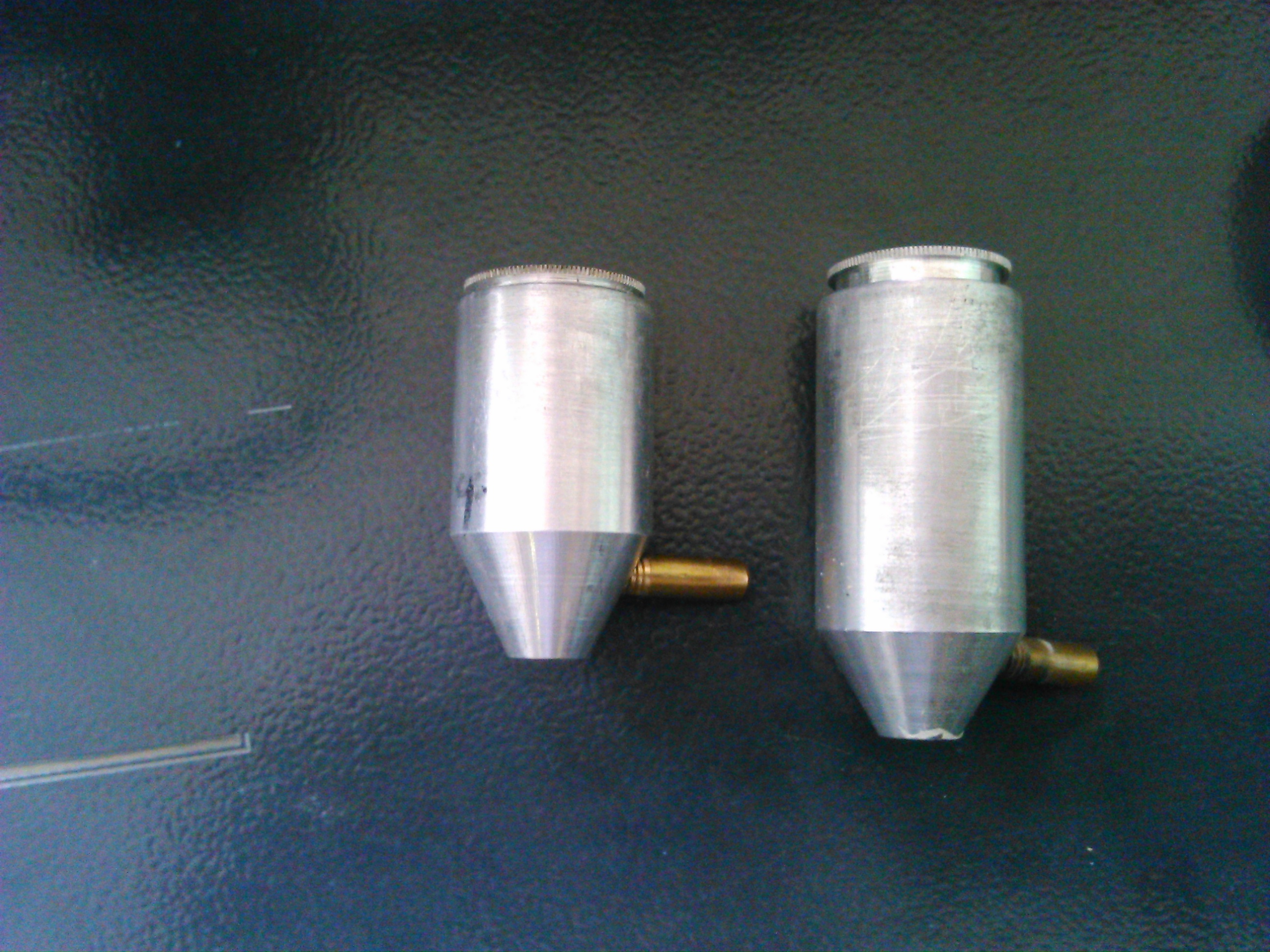

Новый день - новые открытия. В комплекте шло 2 сопла (фото приложил). Т.к. старый хозяин пользовался только одним (на 2") может вообще линзы перепутаны, как определить в каком сопле должно стоять его линза? В длинном стоит царапанная линза на 2" (по словам бывшего хозяина) на нем и экспериментирую. C короткофокусным (писал выше) вышли проблемы (загрузил фотку №3).
Линза (на фотке) убита в хлам или ещё может послужить?
Подскажите пожалуйста ещё одну вещь: "При гравировке на большой мощности (трубка севшая) гравировка получается странная. по краям откуда начинает жечь лазер, глубина большая, к центру она падает, а потом снова увеличивается. С чем это связано?
Можно ли снять без последствий рабочий стол, чтоб глянуть, что там внутри (материнка и т.д.)?



[bukashkin]

Подскажите пожалуйста, чем отличается линза HQ ZnSe от ZnSe? нашёл на ebay.com



[Servis]

Может High Quality высокое качество, Тайвань например .
