Что за зверь?

[TBshnik]

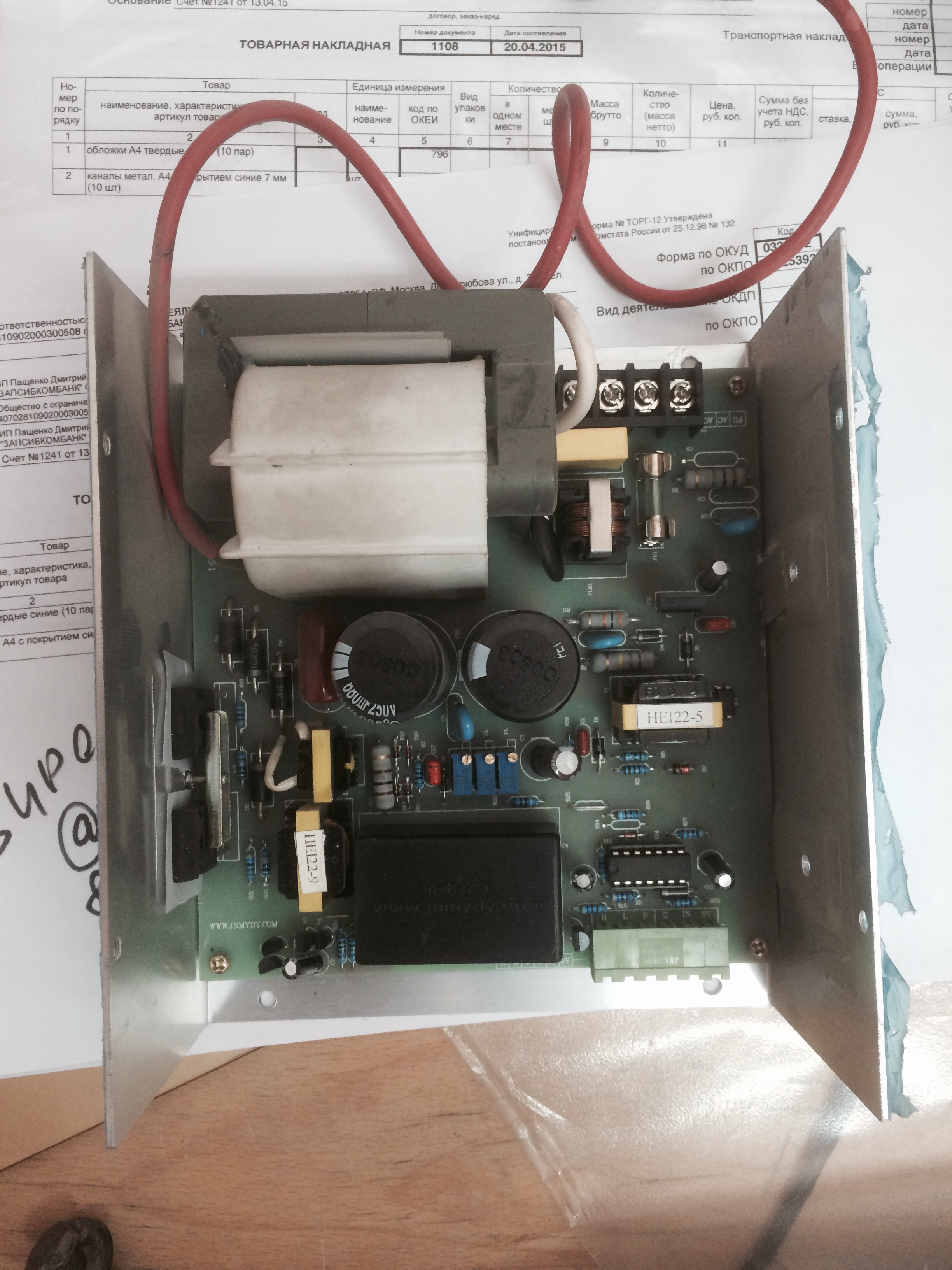

Знатоки подскажите, что это за блок



[Servis]

Высоковольтный БП 40Вт



[TBshnik]

Как его можно проверить. Трубка перестала излучать. Ставил старую таже самая фигня. Нет ни малейшего намека на излучение



[halkru]

Главное - наличие высокого напряжения на высоковольтном проводе, порядка 20 кВ, это заметно по шипению и коронному разряду в темноте, если не может "пробить" трубу.



[TBshnik]

Ничего такого нет. Куда лезть? Что смотреть? Предыстория: резал акрил на мощности 90% через полчаса работы луч пропал, но появился на след день. Труба работала максимум на мощности 5%. работала стабильно. При увеличении мощности более5% луч пропадал. Поменял трубу. Резал на максимальной мощности 10% больше не ставил чтоб трубу не посадить, но через 40 минут работы луч погас. через минут 5 отдыха появился снова на 10 сек. После этого больше намеков на излучение я не видел. Горелых деталей визуально не видно. Куда лесть? Что проверять? Работа стоит. Да за день до этого был глюк. При гравировании почти в конце задания станок остановился (завис) на экране контролера были белые полосы. После выключения и включения все заработало.



[halkru]

.. резал акрил на мощности 90% через полчаса работы луч пропал, но появился на след день..

Обычно, в 95% такое поведение характеризует деградацию газовой смеси в излучателе.



[TBshnik]

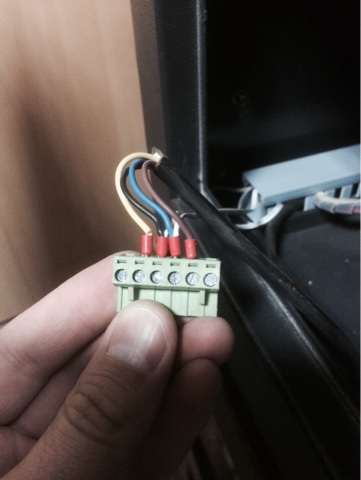

По рекомендации Сервиса померял напряжение на фишках P и G. при включенном станке напряжения нет. К этим контактам подходят провода от датчика воды. При отключении этих проводов на фишках появляется напряжение в районе 5 вольт. Эти провода от датчика постоянно замкнуты в любом состоянии. и при наличии воды и при ее отсутствии. При запуске программы отвертка индикатор возле вв провода тускло светится.

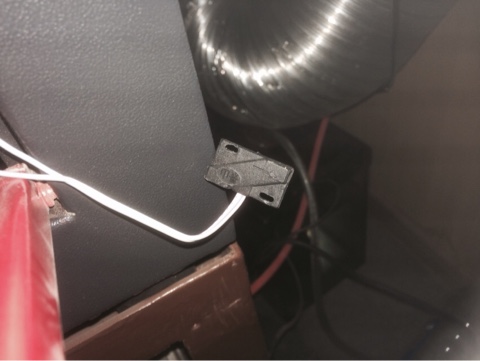

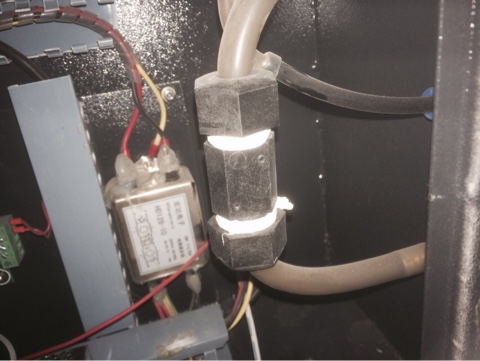

Вопрос про датчик воды. Как он работает? Вот фото этого датчика и не понятно как ....
Как еще можно проверить исправность блока питания.?



[halkru]

Есть надежда, что датчик воды барахлит.



[TBshnik]

Доброе утро! А как его проверить? Закоротить провода? Я это делал, всеравно не работает. Может там сопротивление должно быть определенное? Или как отключить программный контроль датчика воды? При его отсоединение на пульте горит надпись 1х. Пульт вот такой. Да и какой на него пароль?



[halkru]

Программа его не контролирует, напрямую провода от датчика на ВБП. Здравствуйте!)



[TBshnik]

Так а что за надпись появляется на пульте 1х



[Servis]

Прикрепите скриншот, не понятно о чем речь. Первый раз такое



[halkru]

Фото можно увидеть?

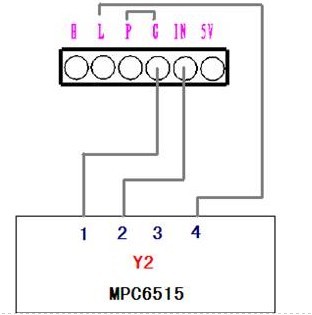

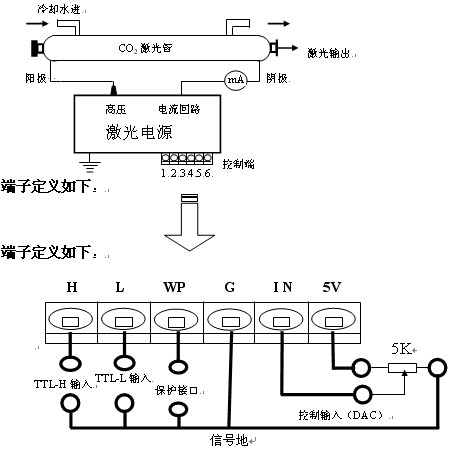

По датчику воды, G-groud (земля), P - protect (защита)



[TBshnik]

Всем привет! Проблему вроде решил заменой блока питания. Спасибо за поддержку



[TBshnik]

Да, все работает, сегодня собрал все, поставил старую трубу и она тоже работает. Добавил на блок питания вентилятор от компьютера. Вопрос где лучше записаться 220 от станка? Блок питания вентилятора надо запитать.
