Нужна помощь Проблемы с redsail выручайте!

vitalii.x

vitalii.x

Новый пользователь

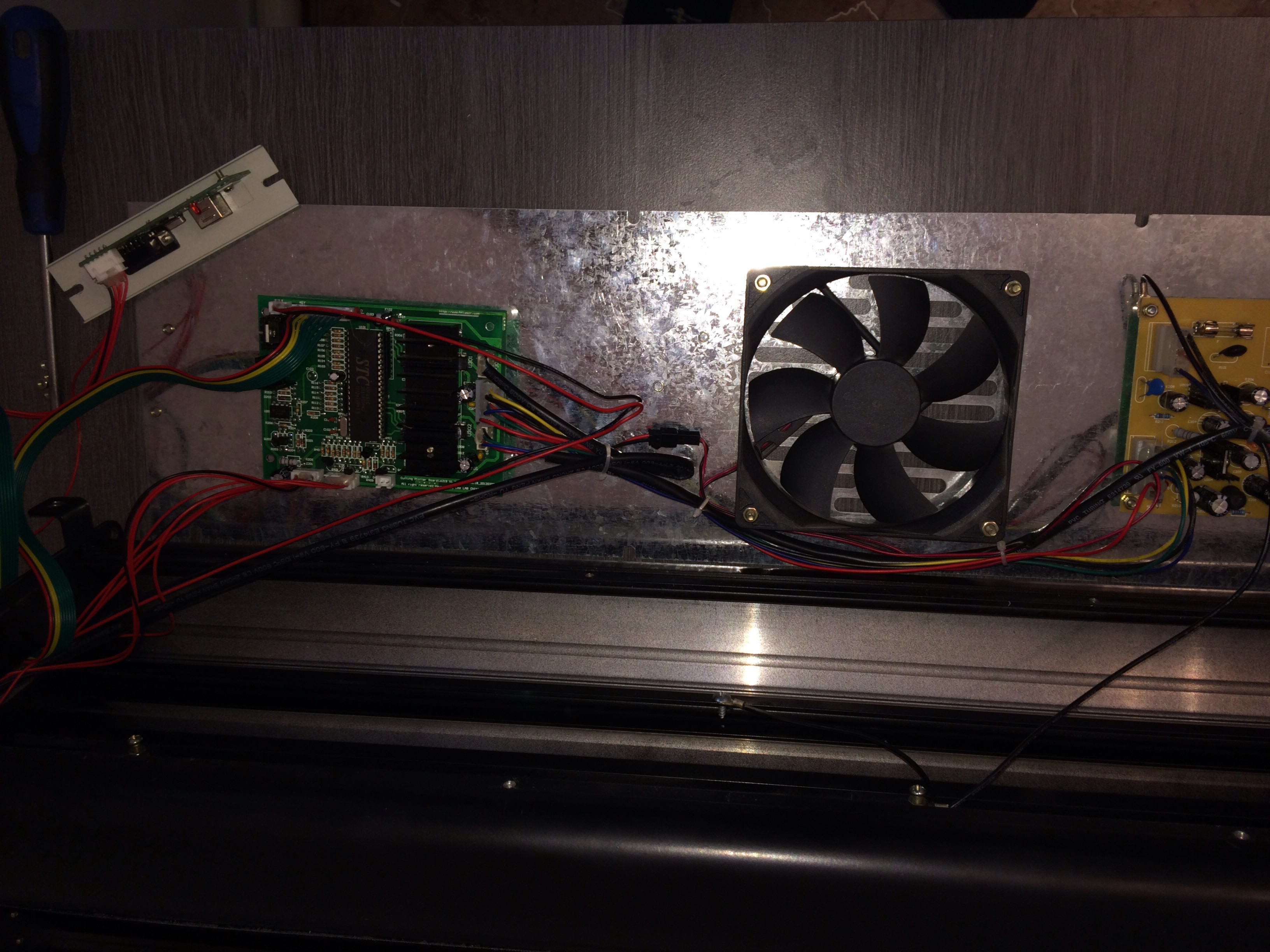

Здравствуйте, купил плоттер он не режет в нём такая плата http://www.halkru.com/forum/data/attachments/1/1697-2a562f27122ce3d8863b0cff420b89aa.jpg
Заказал такую же с Китая с новой тоже не режет. По изучал форумы, и как я понимаю от платы идёт провод к другой плате а на ней уже выхода com или USB а может и вместе. Но у меня то от платы сразу идет com порт без микросхем типа max 232/ Посоветуйте что сделать. Или дайте схему второй платы буду паять!

Servis

Servis

Знаток
Здравствуйте!

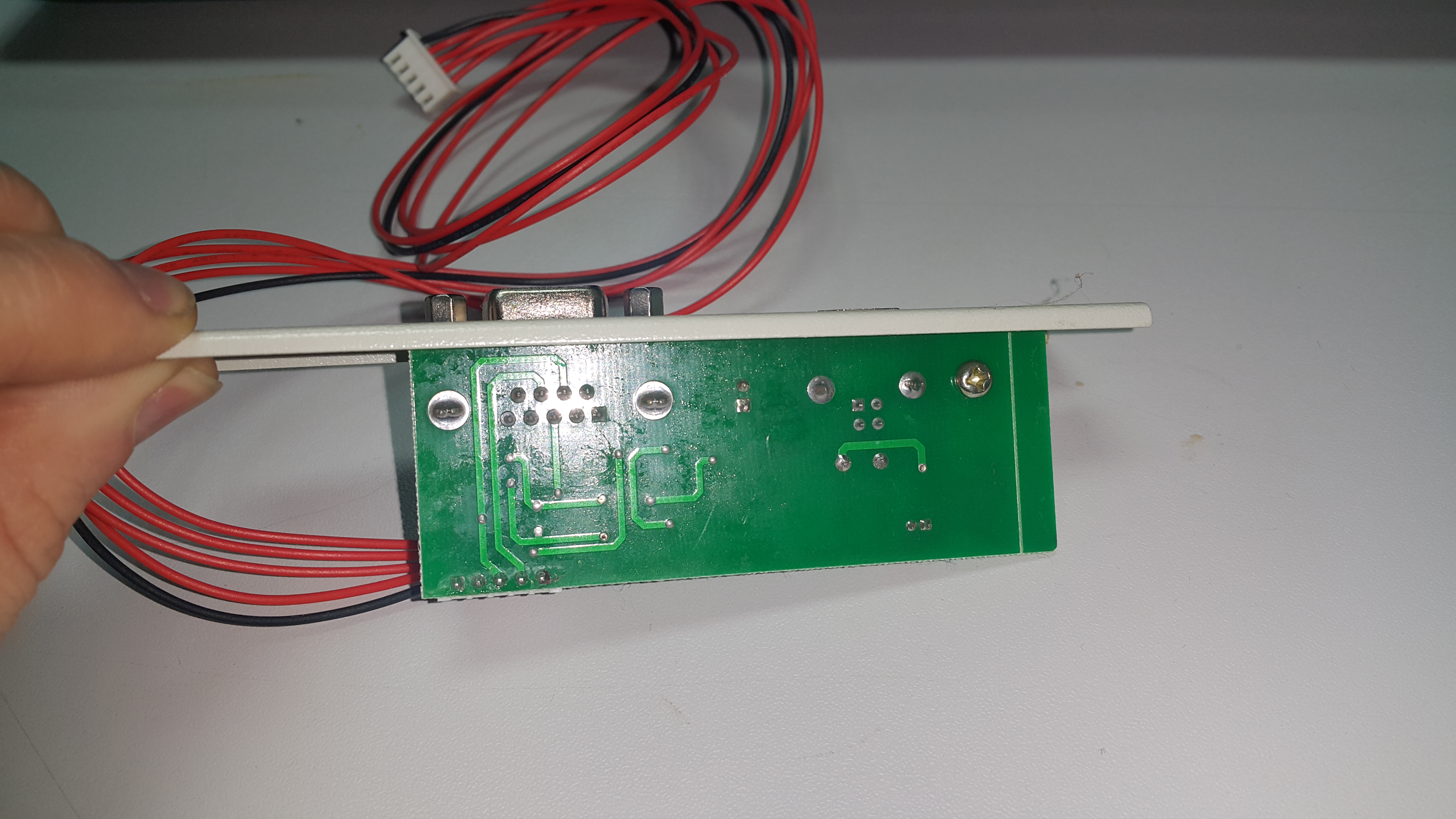

Данной схемы у нас нет. Вам видимо такая плата нужна... см.файл
У Вас скорее всего плата старой версии, уже несколько раз менялись ... более того плата может выглядеть одинаково, но разная версия быть и не работать.


Вложения

  • 20160113_104026.jpg
    3,8 MB · Просмотры: 1.335
vitalii.x

vitalii.x

Новый пользователь
Вы могли бы фото с второй стороны залить. Спасибо за помощь!

vitalii.x

vitalii.x

Новый пользователь
Попробовал поиграть с настройками ставил в настройках XON/XOFF. REDSAI HPGL вот ссылка http://www.redsail.net/cuttingplotter/redsail-rs1360c.html на мануал не помогло. Он также после старта режет белеберду.
Побывал в настройках Artcut выставлять другие плоттеры работают только с артиклями HPGL или в начале RS. Но режут ерунду.
У меня две материнские платы от плоттера и обе работаю не корректно. Но с одним из плоттеров в настройках я добился не большого результат, отправляю на резку цифры 1 2 3 плоттер вырезает цифру 1 потом начинает резать цифру 2 и ушёл до конца в лева. Далее у меня на плоттере только выход com port чтобы не мучиться с проводом я сразу к нему подключаю переходник usb без родного провода но конечно я провода поменял местами там всё правильно. Может сам com port глючит то есть переходник. В понедельник буду пробовать без переходника спаяю провода. Если есть какие либо мысли поделитесь если не трудно.

Servis/ плагин для корела я использую Creation CorelDraw(12,X3,X4,X5,X6,X7)Plug-in V1.3beta23_Setup.

vitalii.x

vitalii.x

Новый пользователь
вы можете дать ваш скайп опишу подробней проблему.

vitalii.x

vitalii.x

Новый пользователь
Спасибо за помощь вопрос решился. Эта моделька принтера не дружит с переходником com-usb.

vitalii.x

vitalii.x

Новый пользователь
Есть ещё вопрос. Плоттер используется как чертёжный с маленькими деталями все норм но когда деталь больше 500 мм он чертит с погрешностями. Когда чертится лекало для одежды наружные линии он черте на 5, а внутреннею должен повторить также но меньше на один сантим. но с одной стороны 0,8 см а с другой стороны 1.2 см. Как решить вопрос. Далее есть программа САПРТ Графикс у неё есть возможность отправлять на резку но вот проблема что не моего плоттера. Есть ли драйвер?

Servis

Servis

Знаток
Может пленка гулять, может при экспорте надо проверить единицы измерения.
Драйвер один и если бы он у вас не стоял, плоттер бы не отрабатывал задания.

A

Artyk

Новый пользователь
Здравствуйте.
Я системный администратор.
Мне принесли настроить компьютер, который используется с режущим плоттером CPM-RS-1360C.
Заказчик режет из Corel через плагин ECUT, но всё равно нужен драйвер.
Заказчик утверждает что стоял драйвер от какого то Rolland`а, но какого не помнит.
У вас есть какая то информация на эту тему?
Спасибо.
С уважением, Артюк Андрей. Сочи.
artyk77@gmail.com

Servis

Servis

Знаток
Здравствуйте!
Смотрите здесь если плоттер на USB, еще вы не сообщили какой Win и разрядность используется, поэтому на раздел выше и найдете отдельно под Windows.
Artyk написал(а):
Заказчик режет из Corel через плагин ECUT, но всё равно нужен драйвер.
Нажмите для раскрытия...
Зачем? если режет
Пару недель назад обращались с проблемами на реж. плоттер Foison: резка с не стыковками и недорезами - бедный оператор потом с ножиком ковырялся остальные полдня, как раз стоял этот Ecut ... не нашел в настройках этих функций чтобы поставить компенсацию. Поставил Арткат, даже настраивать не пришлось .. все пришло в норму. Предполагаю поэтому и нужен драйвер (видимо чтобы как принтер обозначался) чтобы эти настройки применить, так?
Artyk написал(а):
Заказчик утверждает что стоял драйвер от какого то Rolland`а
Нажмите для раскрытия...
Помню драйвер-принтер Copam, и то сугубо для XP использовался, т.к. старый. От Роланда не помню, в принципе драйвер USB у него стандартный как и для все реж. плоттеров. Поправка может быть только на драйвер-принтера с возможностью настроек работы.
