Пломбиратор artcam
- Автор темы ummate
- Дата начала
ummate
Участник

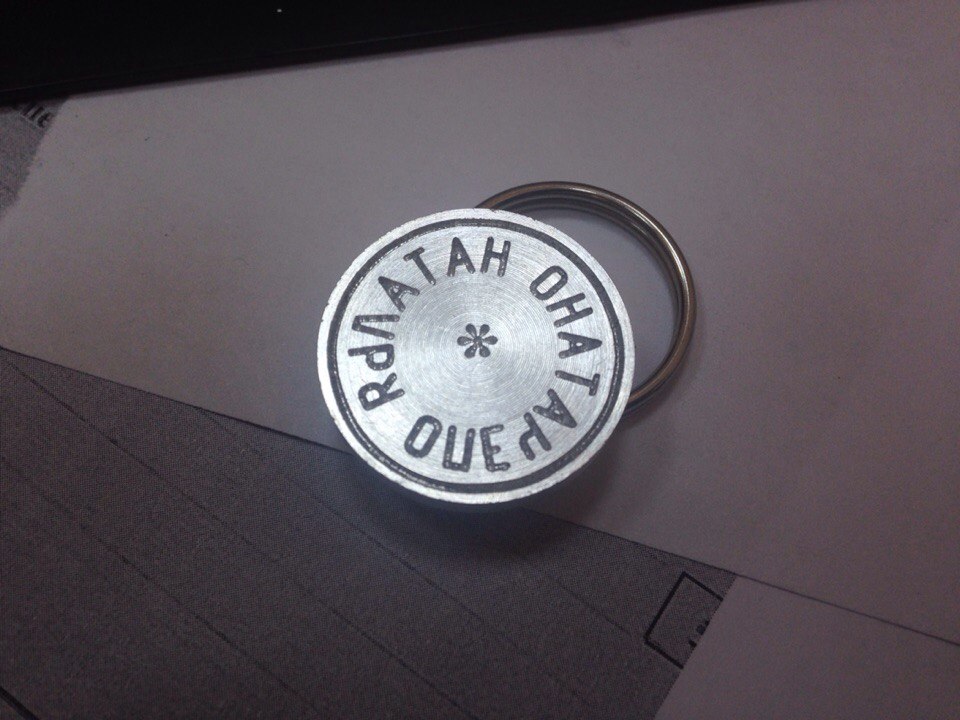

пока как-то так получается, практикуюсь пока, но этот пломбиратор уже продал).
сделал в кореле рисунок, сохранил в JPG,

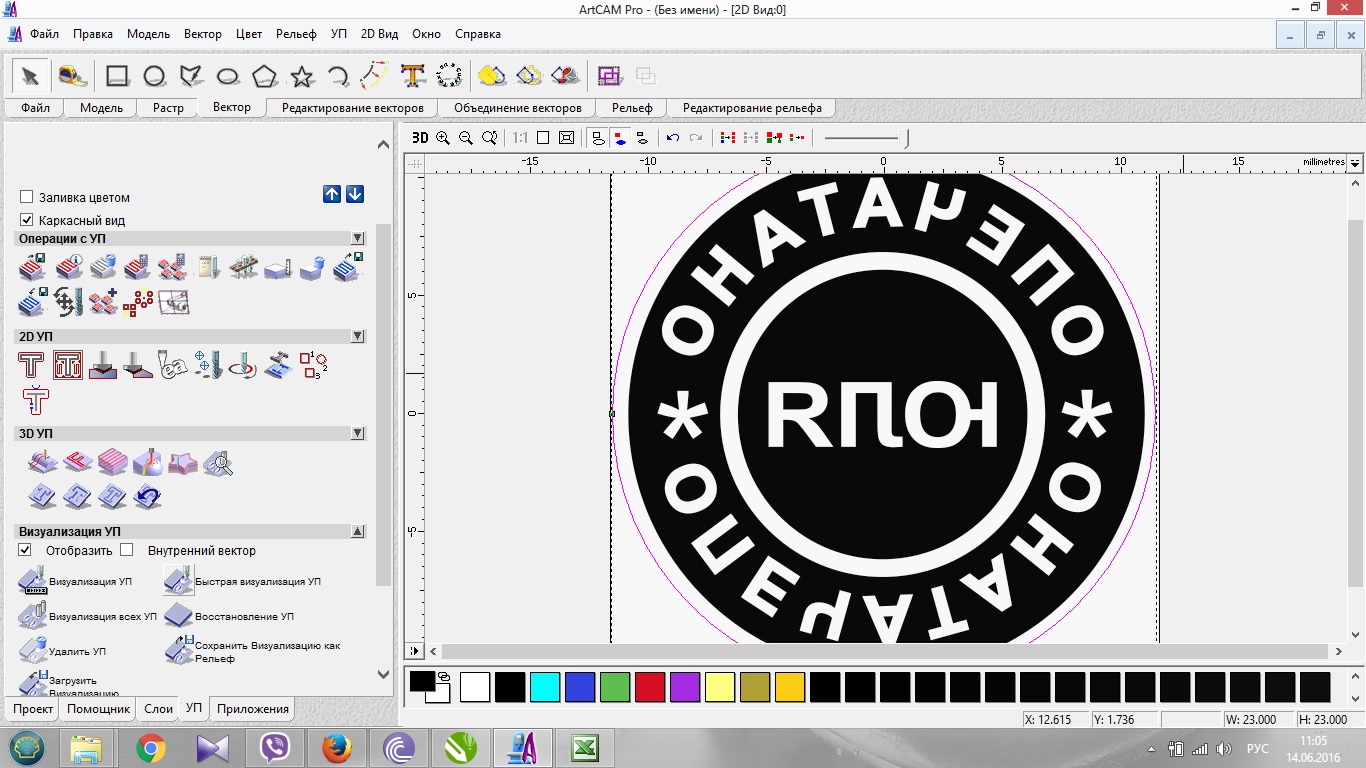

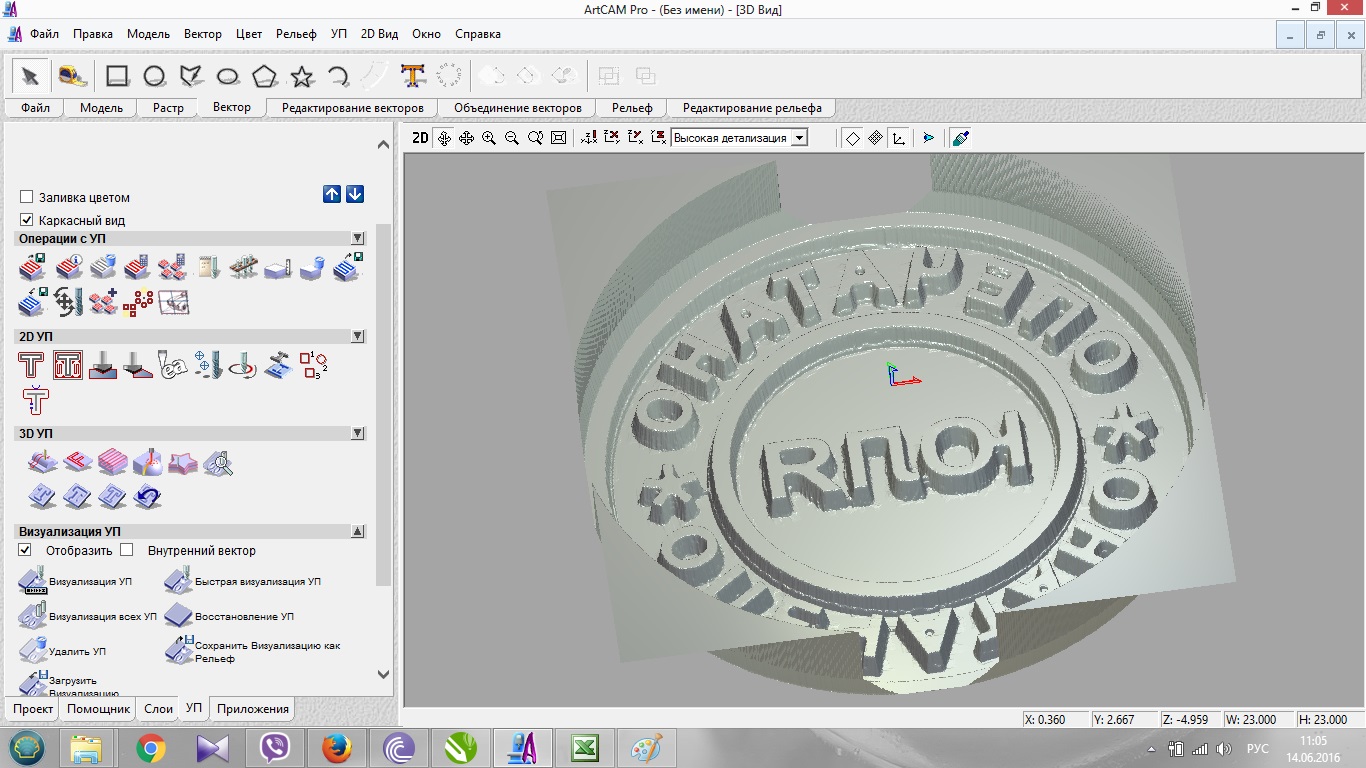

в арткаме модельку сделал из рисунка, взял фрезу 45 градусов 0.2, запустил 3D обработку рельефа по вектору, выделил окружность. сохранил две управляющих программы (окружность и сам пломбир), сделал визуализацию дабы глянуть что примерно получится.
Окружность векторная вокруг пломбиратора служит мне маяком, по ней я проверяю выставил ли я ноль станка ровно по центру пломбиратора. Запускаю УП окружности и смотрю ровно ли стоит заготовка.

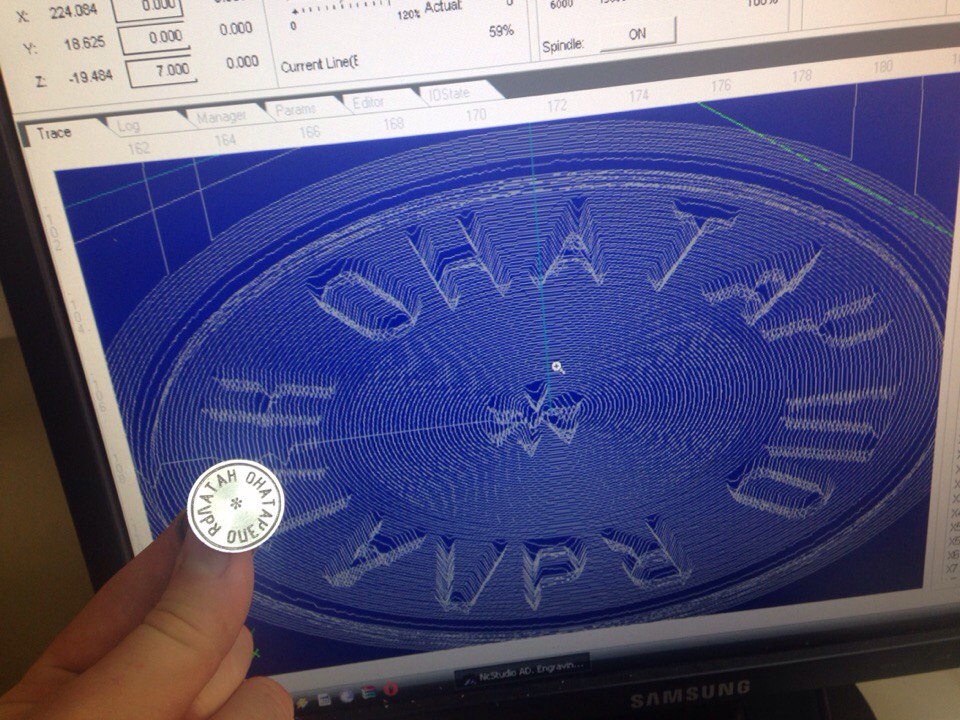

видео работы нстудии и станка
сделал в кореле рисунок, сохранил в JPG,
в арткаме модельку сделал из рисунка, взял фрезу 45 градусов 0.2, запустил 3D обработку рельефа по вектору, выделил окружность. сохранил две управляющих программы (окружность и сам пломбир), сделал визуализацию дабы глянуть что примерно получится.
Окружность векторная вокруг пломбиратора служит мне маяком, по ней я проверяю выставил ли я ноль станка ровно по центру пломбиратора. Запускаю УП окружности и смотрю ровно ли стоит заготовка.
видео работы нстудии и станка
Вложения
ummate
Участник

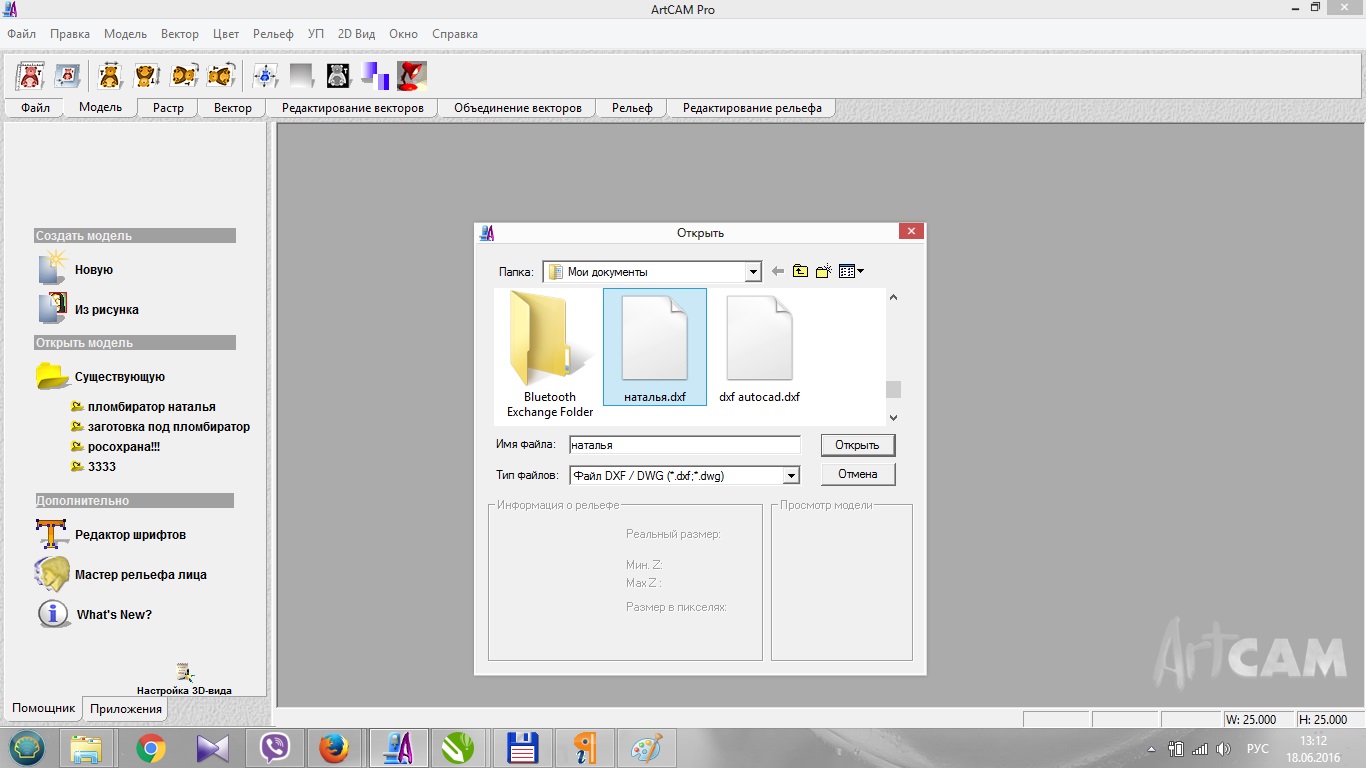

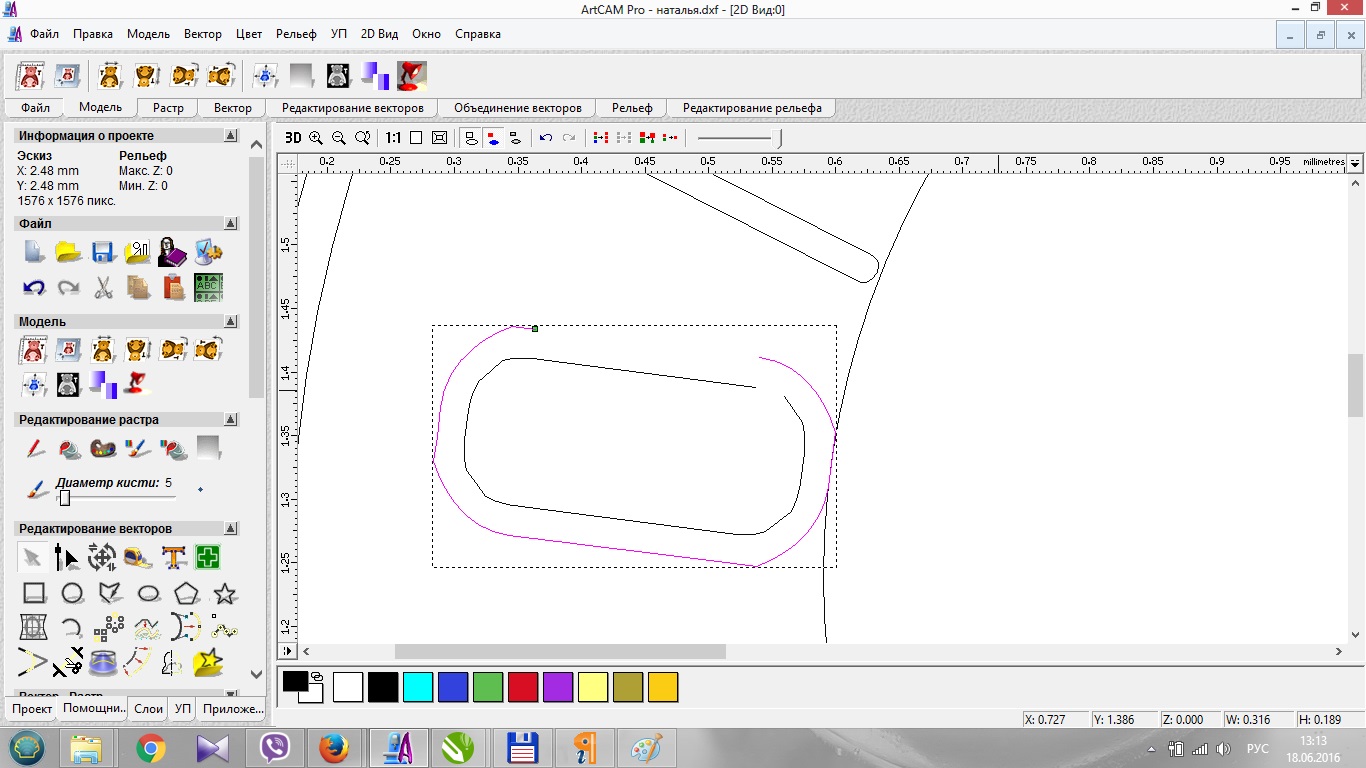

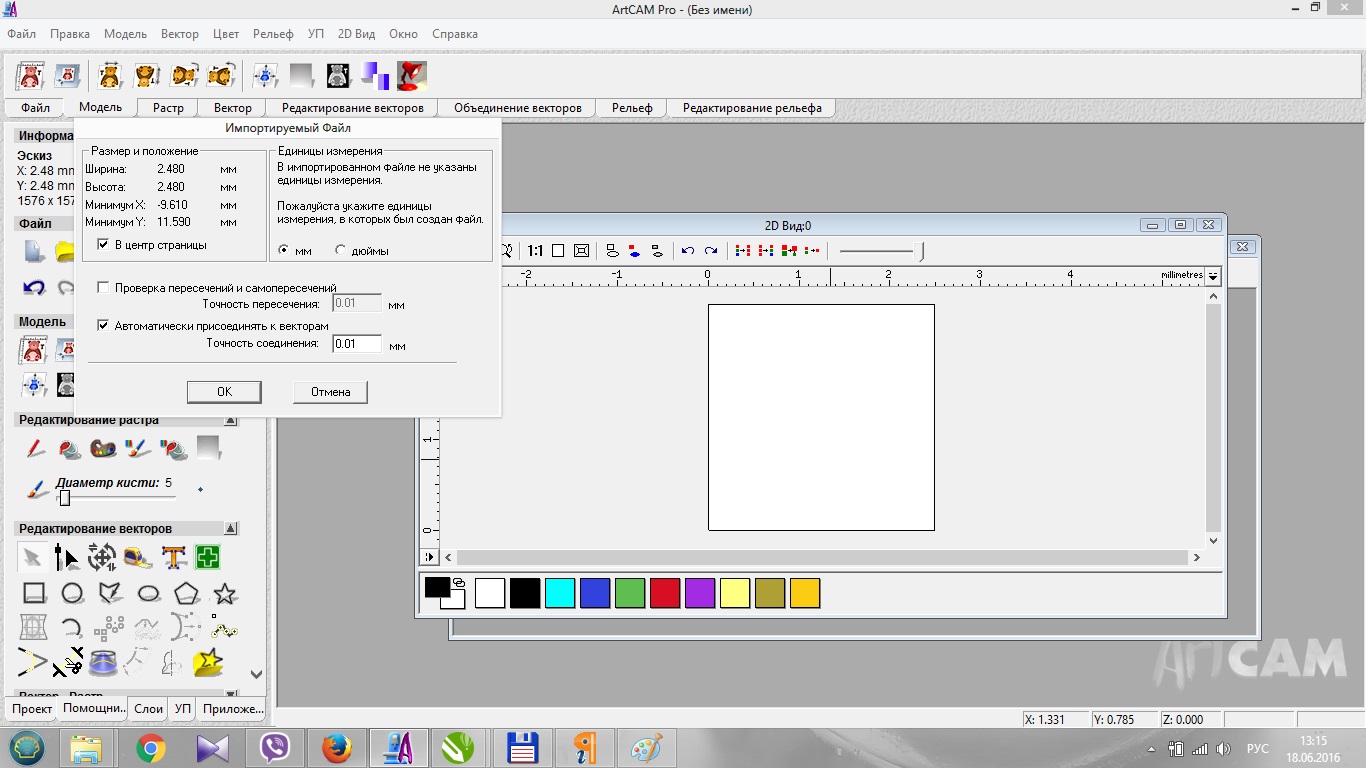

обрабатывать векторный текст я так и не научился, все время пишет ошибку или не выбраны вектора, или выбраны не правильные вектора, в общем постоянные траблы. Уже не говорю про сохранение в формате автокада или корела векторов и открытии их в аркаме. Там вообще открывается и форматируется текст так что половина пропадает.
