Делюсь опытом Сборка станка с нестандартным рабочим полем

[MSIsaevs]

Здравствуйте! хочу поделиться интересным опытом по самостоятельной сборки фрезерного 3-х осевого станка с ЧПУ, с рабочим полем 2100-3200-110 мм. Предпологается для раскроя ЛДСП и подобных материалов, больших форматов.
Каркас думаем сделать из 25 мм тюбинга.
Направляющие цилиндрические рельсовые 20 мм.
Столешница из алюминиевых профилей.
Шпиндель 1,5 кВт с водяным охлаждением.
Система управления NCStudio.
Как всегда всё начиналось с проекта.

Первая модель не удовлетворила. Сильно тонкая профильная труба.

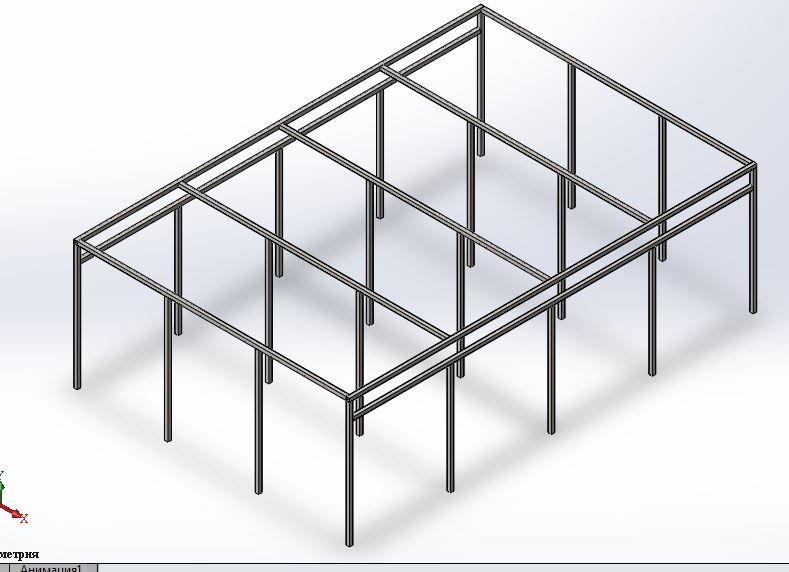

Решили использовать профильная труба 100-100-4 мм. и использовать сварку.
Следующая модель станины уже удовлетворила всем потребностям.

оси X и Y было решено делать на зубчатых рейка, а ось Z на ШВП.

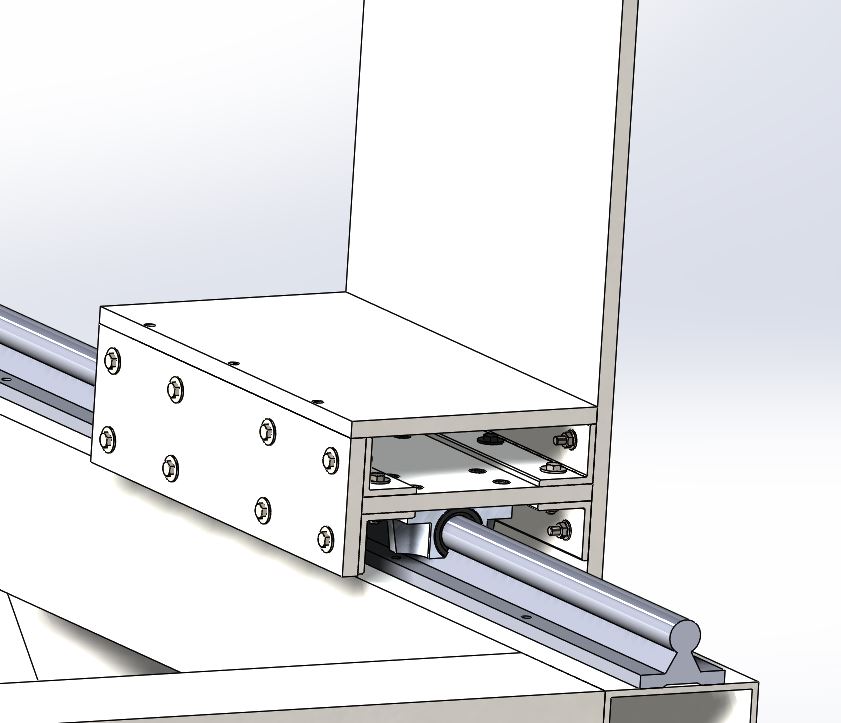

первый вариант опор портала, не прошли испытания инженерного анализа

и были переделаны по другому. А именно так:

общая модель будущего станка:



[halkru]

Результат был достигнут?



[MSIsaevs]

Да, результат был достигнут. ещё какой. В процессе изготовления, после сварки станины:

В итоге 3 дня работы, в тяжёлых условиях, так как не было хорошего инструмента. Собирали в Комсомольске на Амуре. Вот результат:

Здесь ещё не не подключена проводка и не собран блок управления. А так же не прислали крепление для шпинделя, пытались выкрутиться подручными средствами, на 3 широких металлических хомута, не помогло.
В итоге собрали электронику в старом системном блоке от компа. Настроили всё. и запустили:
Остались две проблемы, на данный момент. Первое это нет крепления для шпинделя, где то в пути едет. И не удалось пока в MACH3 настроить концевые датчики, то есть они срабатывают, диоды загораются, но реакции системы на это нет.
Если интересно то использовали следующие комплектующие:
Драйвер шагового двигателя EM806 Leadshine, питание 20-80 В, ток фазы до 8.2 А
Дампер (защита от обратной ЭДС), 15А /200В
Датчик индуктивный SN04-A, NPN, NO, класс А
Источник питания импульсный NES-15-12, вых. напряжение 12 В, ток до 1.5 А
Двигатель шаговый биполярный PL86H113-D14
Шпиндель водного охлаждения GMT 1.5 кВт, ER16, d=80 мм
Шестерня прямозубая GS1-T15 D14
Кронштейн монтажный (держатель) гайки ШВП BSH2020
Винт ШВП SCR2020-TBI
Гайка ШВП SFE2020-TBI
Плата коммуникации PLC5x (интерфейс LPT)
Направляющая цилиндрическая TBS20
Модуль скольжения шариковый TBR20
Рейка прямозубая RS1-1520
Преобразователь частоты Е550-2S0015В
Источник питания импульсный SPS705
Опора ШВП подшипниковая FF12
Опора ШВП подшипниковая FK12
Муфта соединительная BF-3035-10-14



[laserbob]



[laserbob]

Станок с нестандартным полем)
