Делюсь опытом Сканаторная головка

halkru

Константин

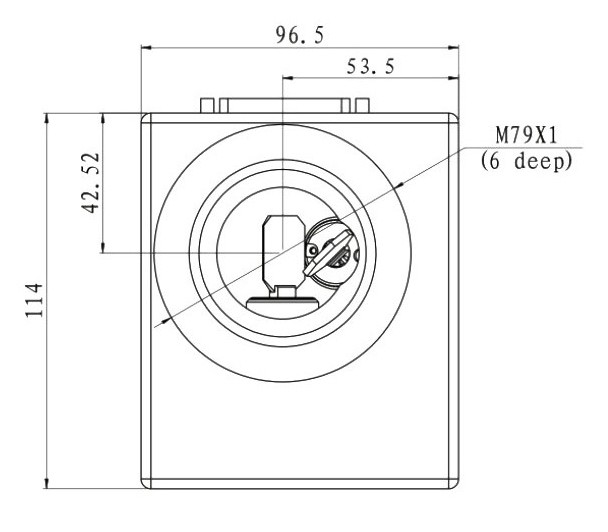

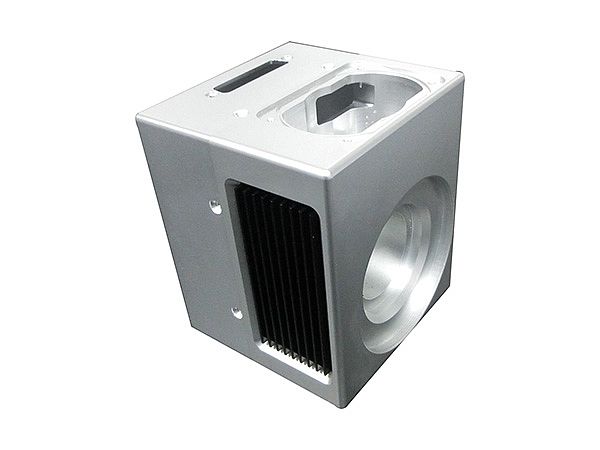

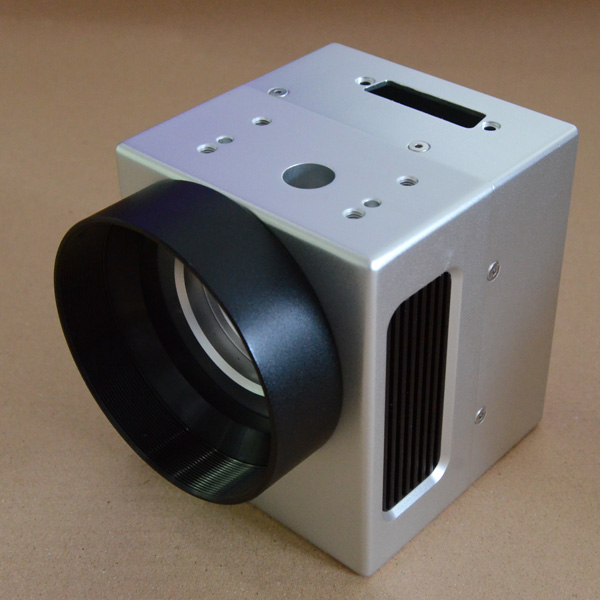

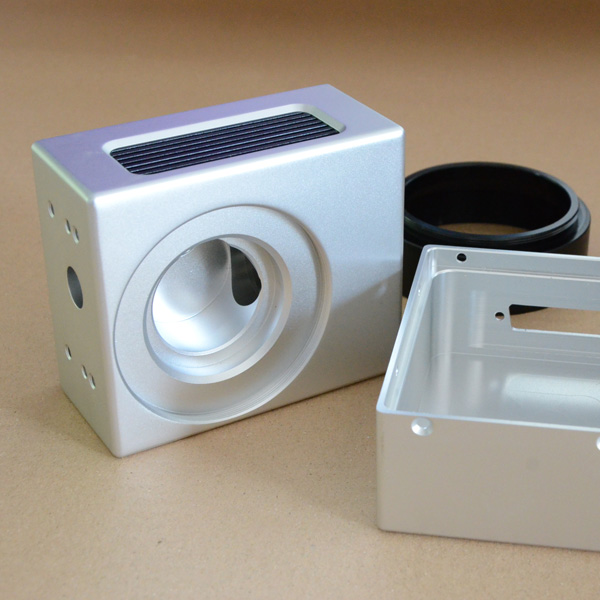

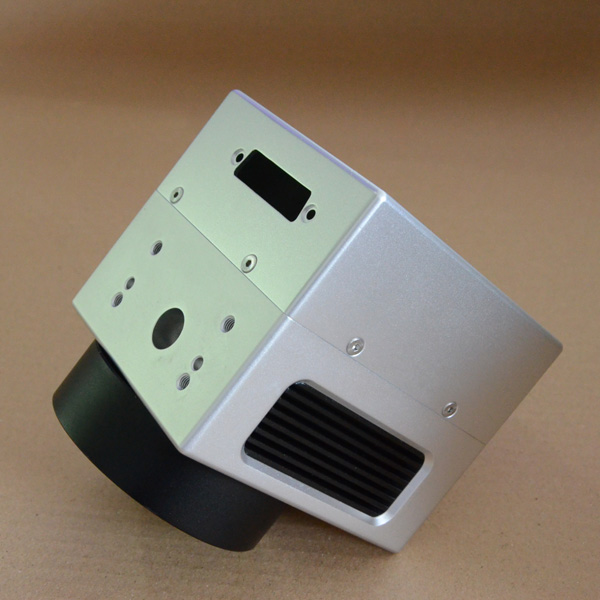

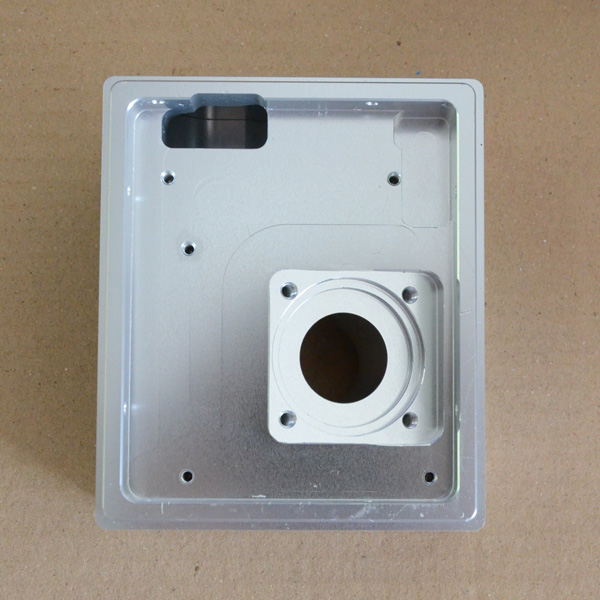

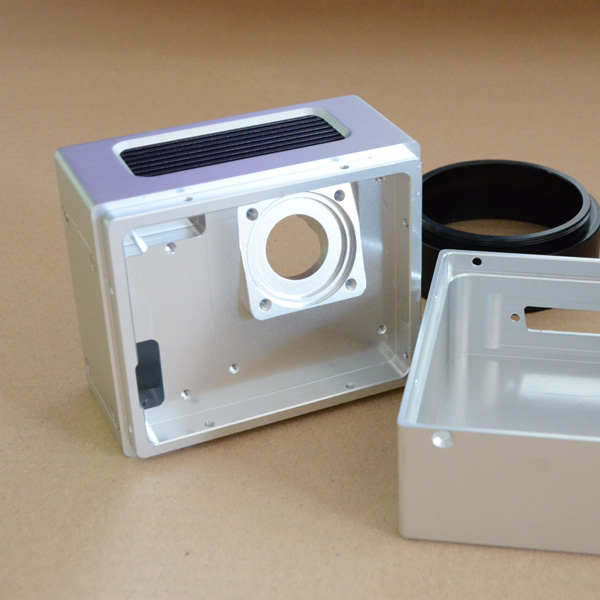

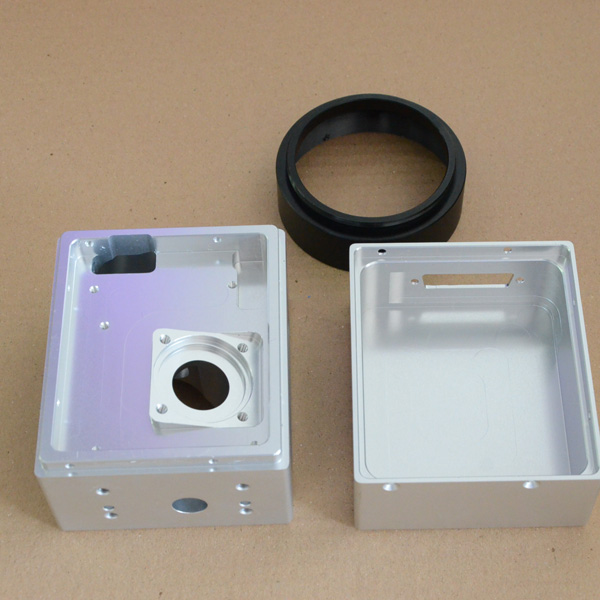

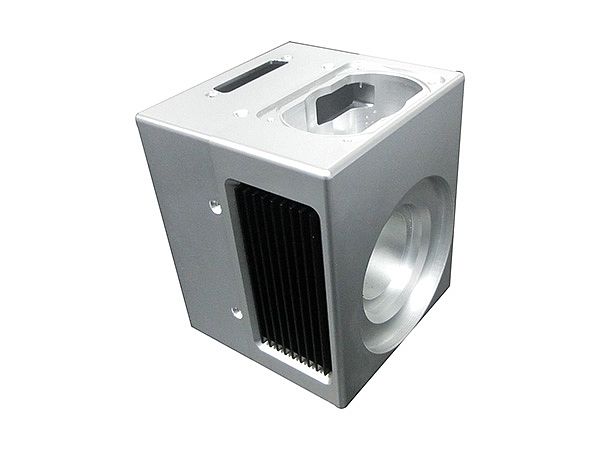

Корпус сканаторной головки


Вложения

  • 17.jpg
    106,8 KB · Просмотры: 1.074
  • 19.jpg
    91,9 KB · Просмотры: 1.094
  • 20.jpg
    86,1 KB · Просмотры: 1.187
  • 21.jpg
    90,8 KB · Просмотры: 1.154
  • 22.jpg
    89,1 KB · Просмотры: 1.047
  • 23.jpg
    88,4 KB · Просмотры: 1.082
  • 89.jpg
    21,9 KB · Просмотры: 1.171

halkru

Константин

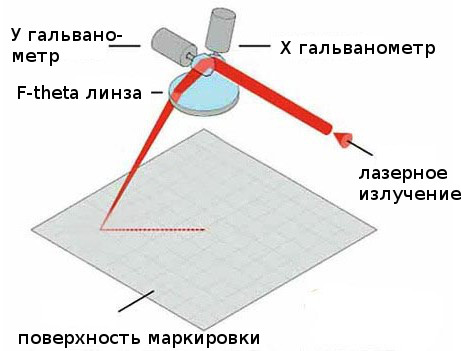

Гальванометр, из Википедии

При подаче напряжения сердечник поворачивается на определенный угол, пропорционально протекающему току.


halkru

Константин

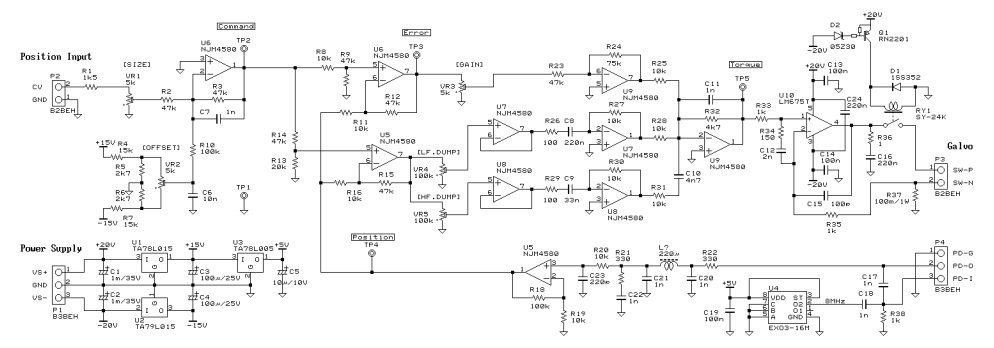

Для повышения точности и скорости позиционирования в приводе гальванометров используются сервоусилители с обратной связью.


laserbob

Участник
Техническая документация на сканаторную голову модели JD2206a от Сино-Гальво


Вложения

  • 7d90675a4730570b476dce1075080496.pdf
    462,8 KB · Просмотры: 2.095

halkru

Константин
■ Adopted the photoelectric sensors which imported from America, and owned the proprietary intellectual property rights.
■ Differential photoelectric sensor for accurate detection of motor rotor position, good linearity, lower drift, high resolution and repeat positioning.
Фотоэлектрический сенсор вроде как патент Российской компании, кто-то у кого-то слизал или эффект "радио Попова" )


Alb16

Активный участник
Добрый день! На входе луча в сканатор перед зеркалами, в отверстии в корпусе, стоит стекло или ничего нет?


Alb16

Активный участник
Понятно, спасибо! А то посмотрели и показалось, что стоит стекло. Думали как же его почистить?


pifon-fess

Новый пользователь
Доброго дня, Константин. Не подскажите, самостоятельная замена зеркала сканаторной головки насколько реальна? Собьется балансировка? По моим прикидкам, если ротор весит 0,5 кг (взял от балды, на самом деле, думаю, граммов 100...200 весит) и скорость при балансировке 7000 об/мин, то допустимый дисбаланс на каждую подшипниковую опору около 0,15 г*мм.


halkru

Константин
Доброго дня, Константин. Не подскажите, самостоятельная замена зеркала сканаторной головки насколько реальна? Собьется балансировка?
Считаю реальной, если всё делать аккуратно. Балансировка тут не проблема.


lexus80

Участник
Менял зеркала в головке не один раз. Меняется без проблем. Приклеиваю суперклеем, держится хорошо. Единственное, может понадобится настройка оси, на которой меняли зеркало.


Alex677

Новый пользователь
Менял зеркала в головке не один раз. Меняется без проблем. Приклеиваю суперклеем, держится хорошо. Единственное, может понадобится настройка оси, на которой меняли зеркало.
Вопрос: А по какой причине вы меняли зеркала? Я вот предполагаю, что от качества зеркал может зависеть постепенный уход луча с заданной траектории из-за нагрева. У меня гравировка постоянно уходит по оси Y . При длительной работе доходило аж до 4мм (((. Ось Х при этом не отклоняется. Думаю,что зеркало хреновое (((.
