Отвалилось зеркало-отражатель в сканголовке атеко

[Ermek74]

Здравствуйте всем!
По ходу работы, пропал луч лазера и указки.
Вскрыл головку сканатора, а там...

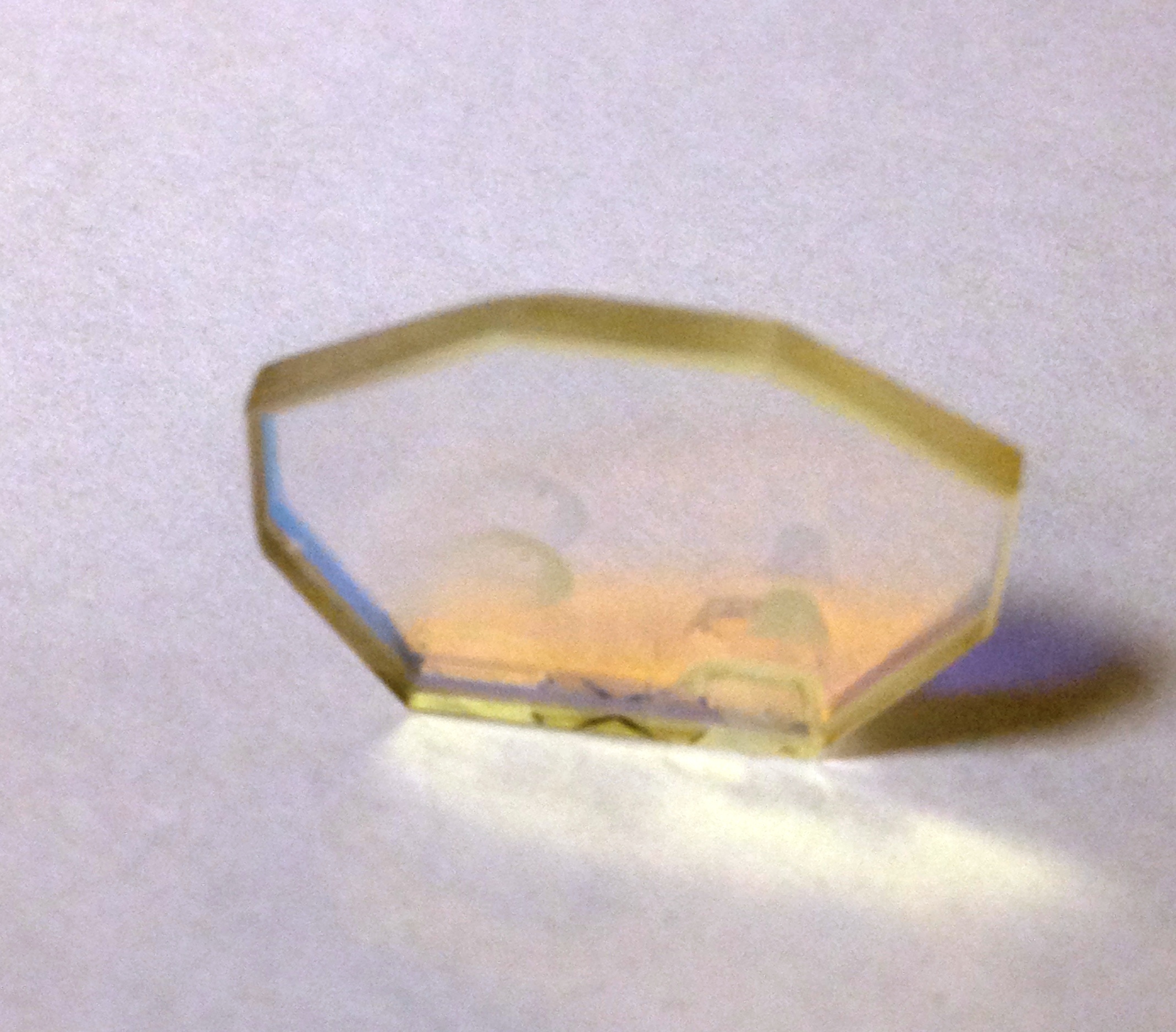

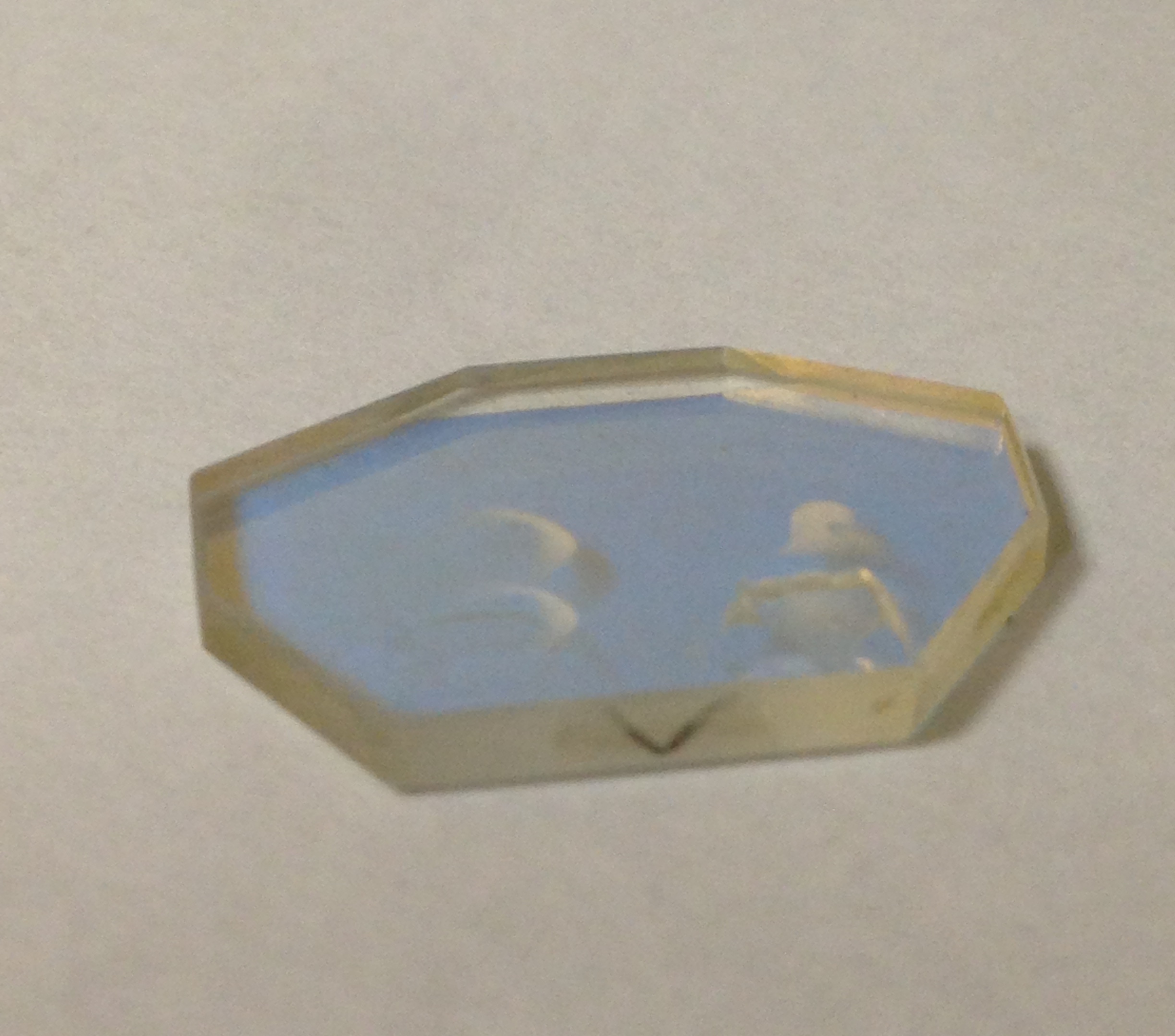

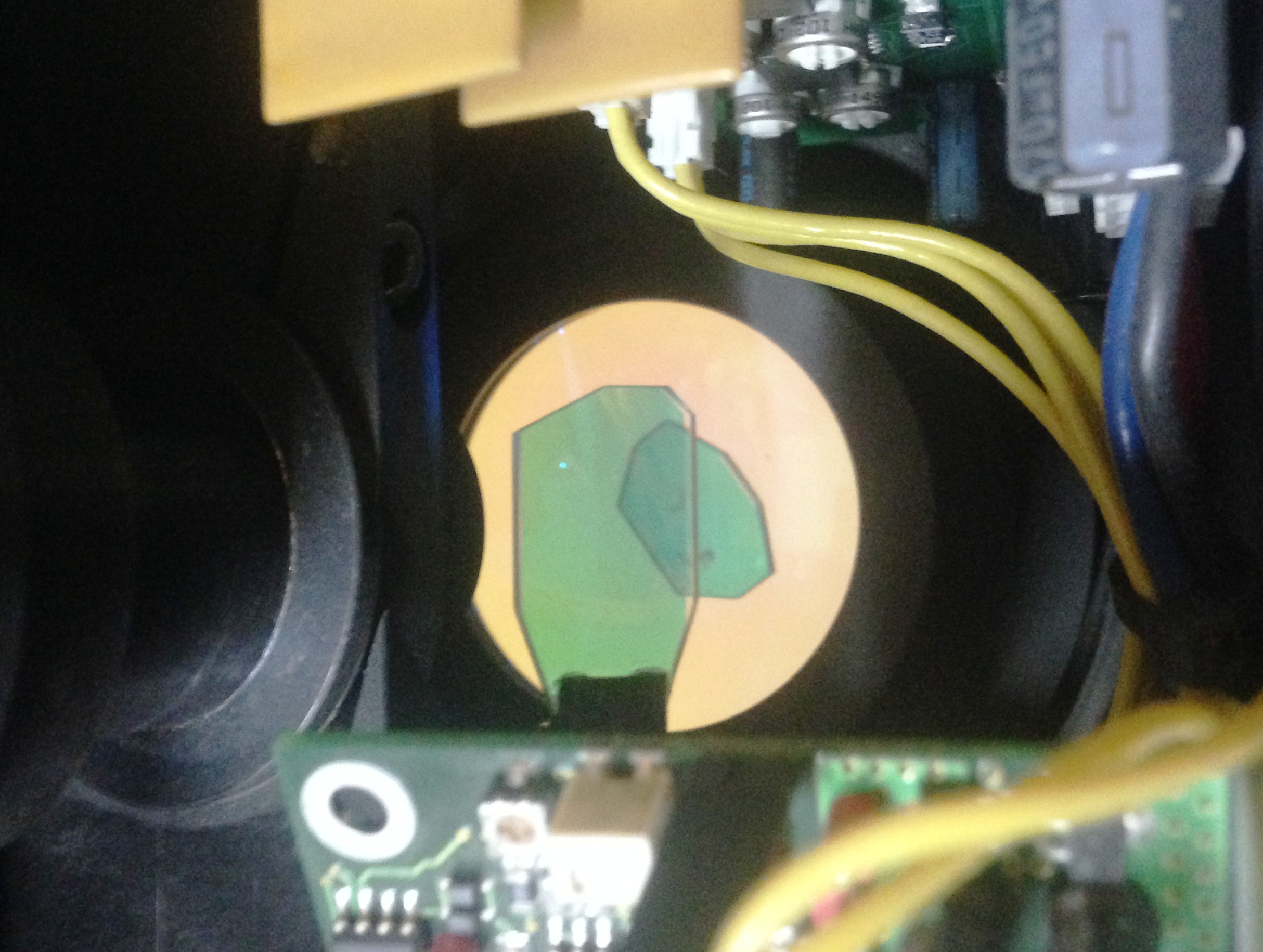

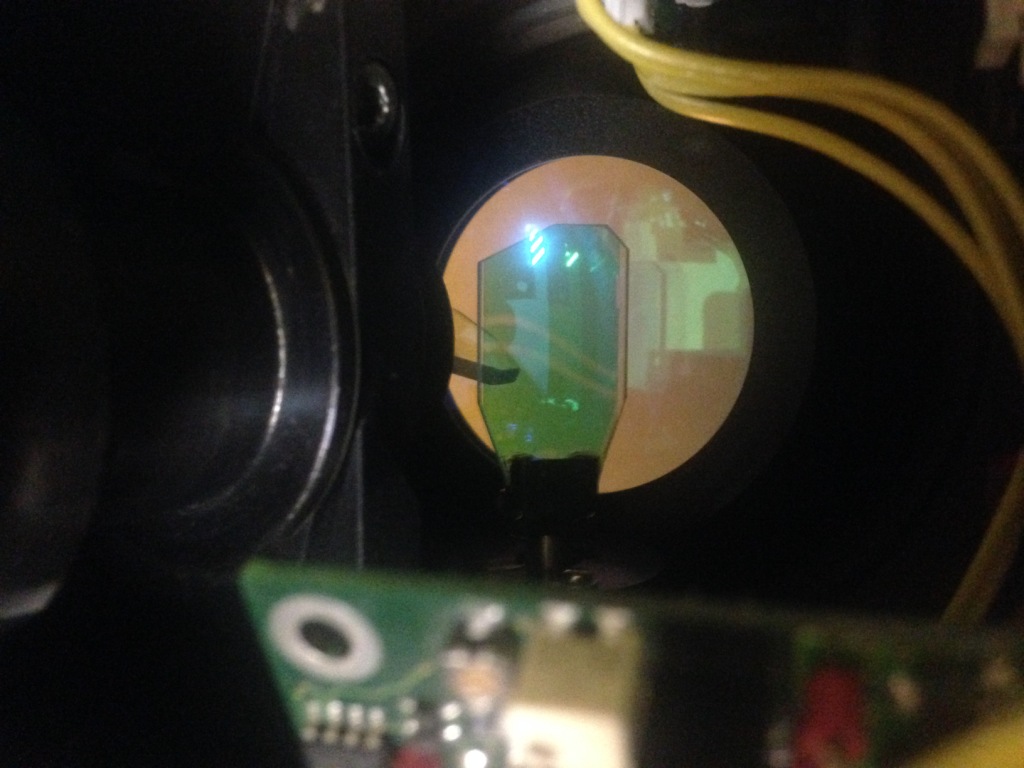

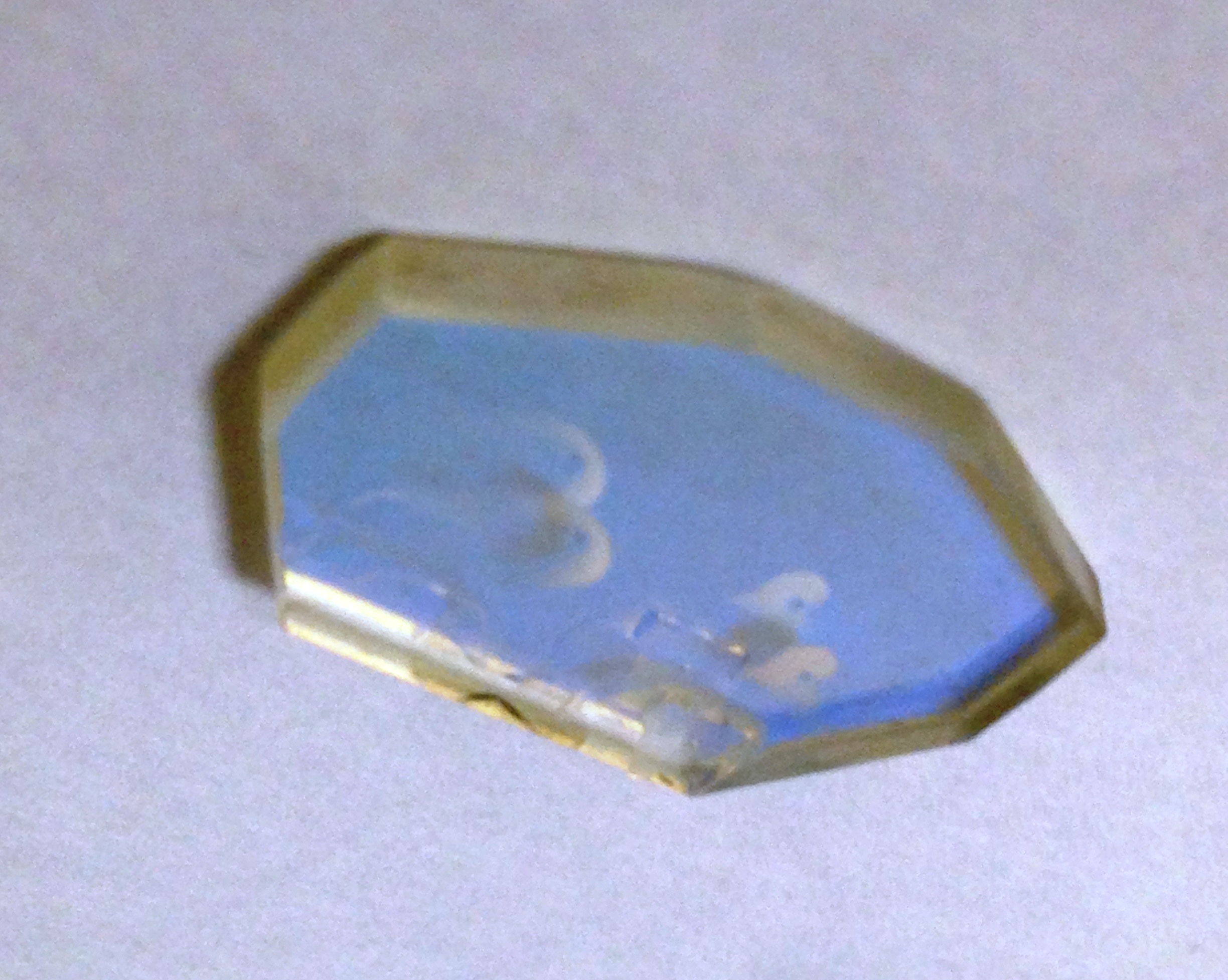

Отвалилось зеркало-отражатель в сканголовке.
Сейчас аккуратно достал пинцетом...
Что посоветуете?



[Ermek74]

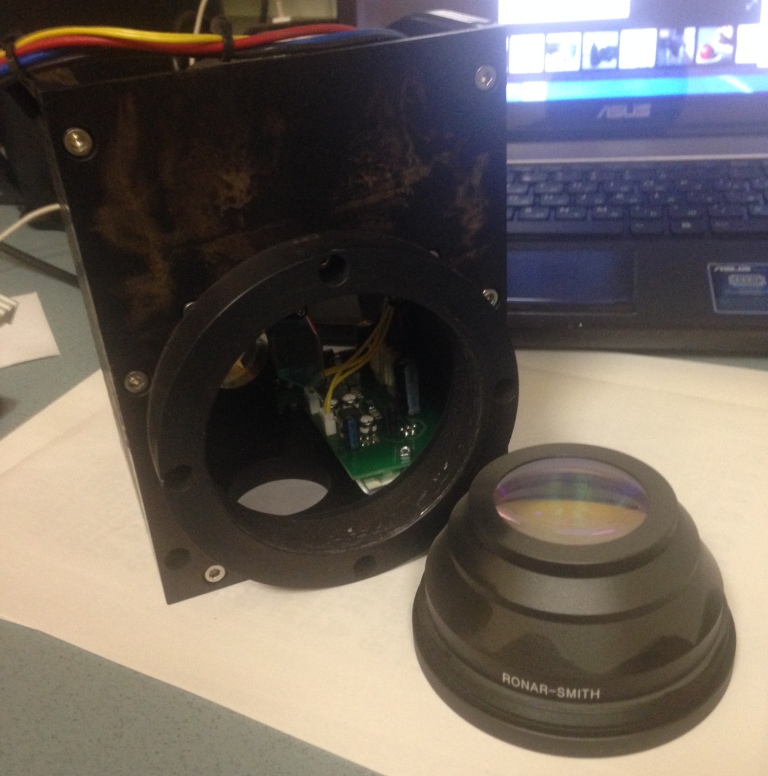

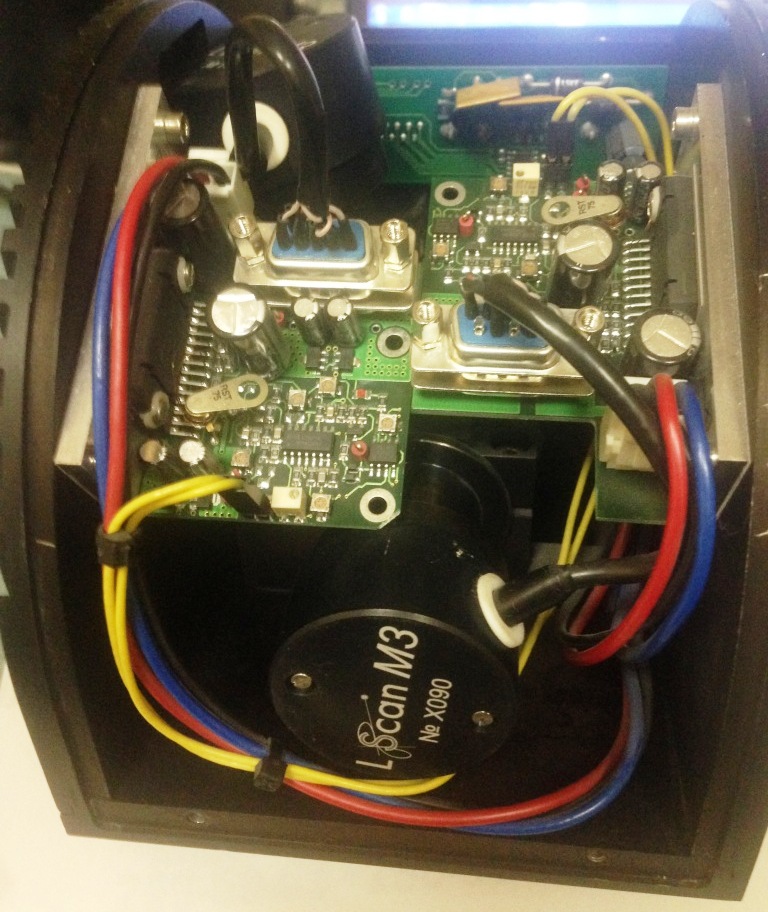

Разбор головки, пыли до хрена...



[Ermek74]

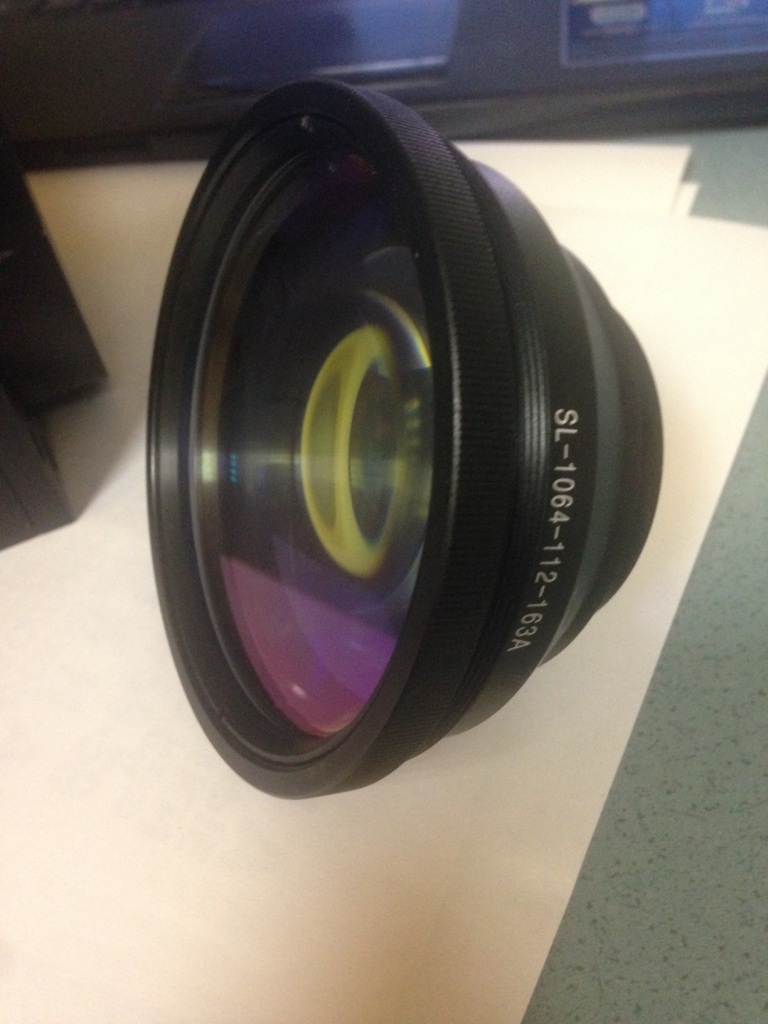

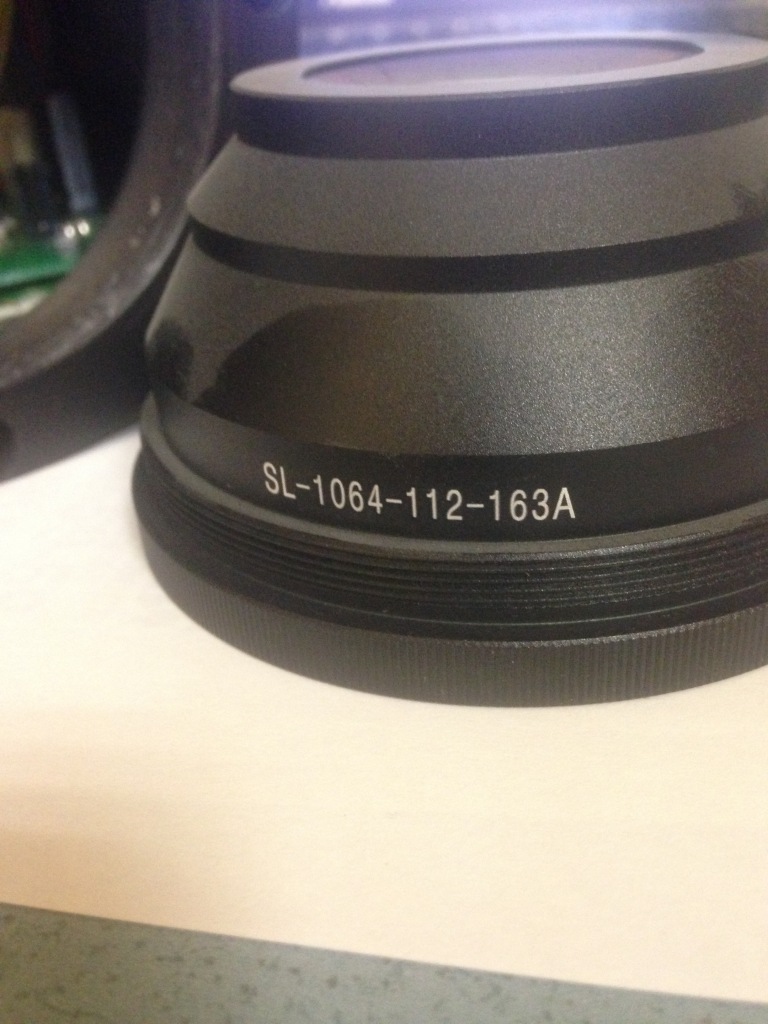

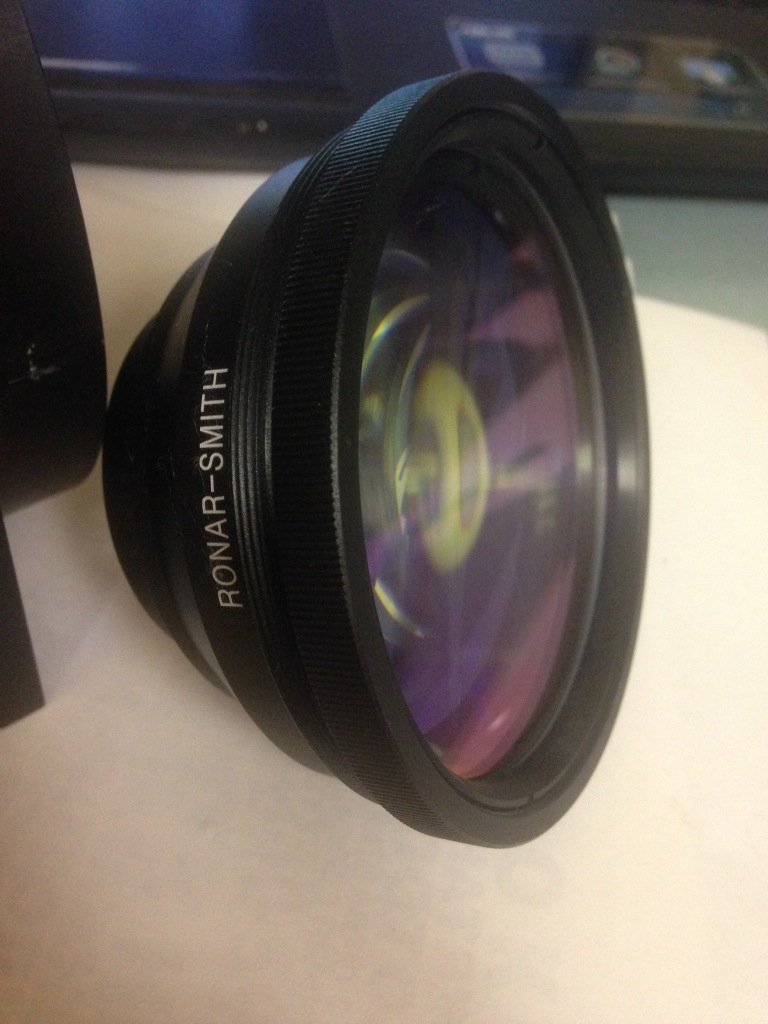

Что скажете про эту линзу, какая у неё максимальная площадь гравировки(де факто))?



[halkru]

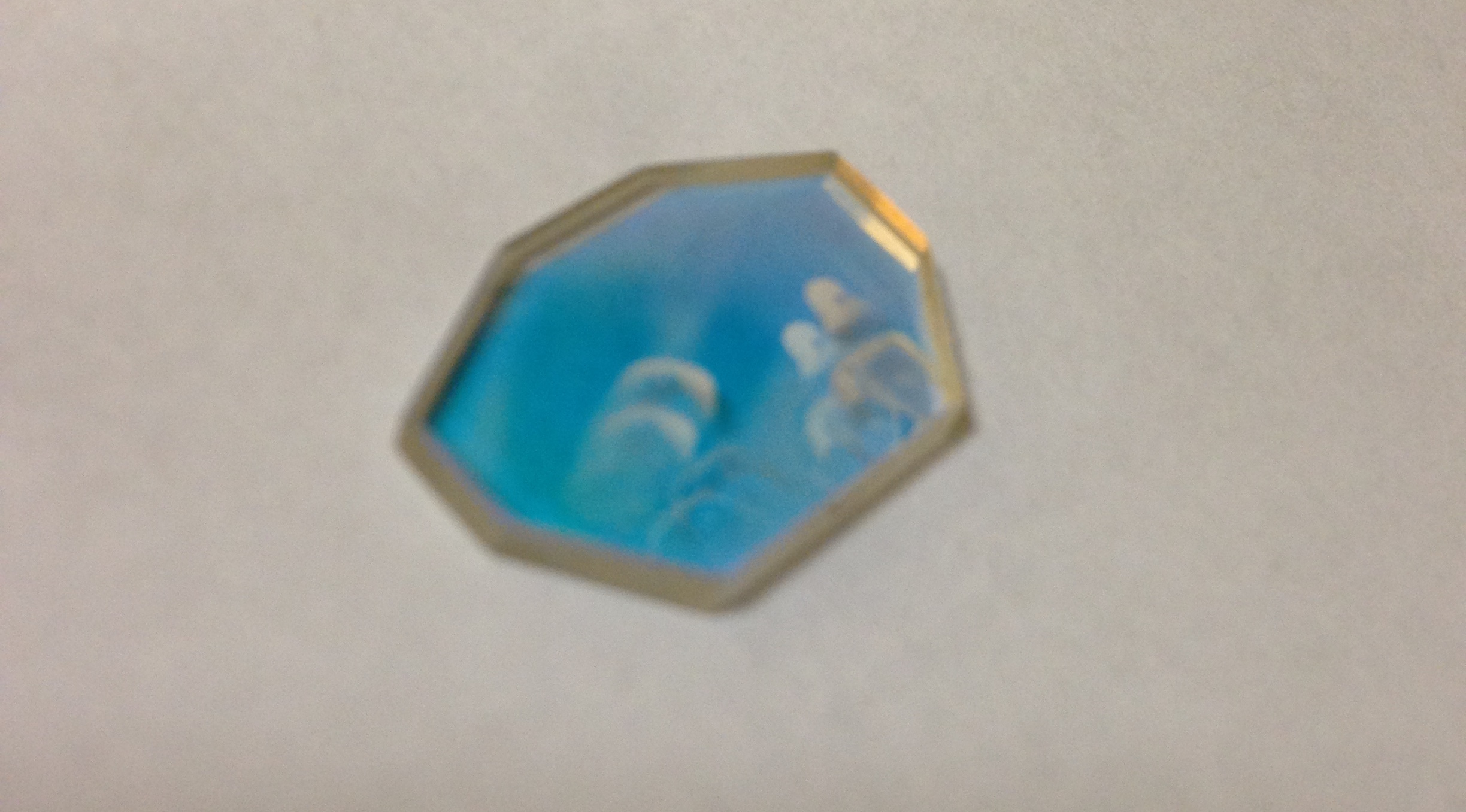

Вклеить обратно, но похоже оно (зеркало) с явными дефектами. Такое впечатление, что корпус сканатора из стали сделан?



[Ermek74]

Вклеить обратно, но похоже оно (зеркало) с явными дефектами. Такое впечатление, что корпус сканатора из стали сделан?

Да, корпус стальной. А клеить просто суперклеем?
И где можно купить новое зеркало?



[halkru]

Да, корпус стальной.

А клеить просто суперклеем?

Наверное, тут без рекомендаций, тк пока с таким не сталкивались.

И где можно купить новое зеркало?

Скорее всего у производителя, Вы вроде писали, что нашли с ними контакт.
Надо причину устранить - отклеилось, вероятно от перегрева, тк дефекты на поверхности зеркала очевидны.



[Ermek74]

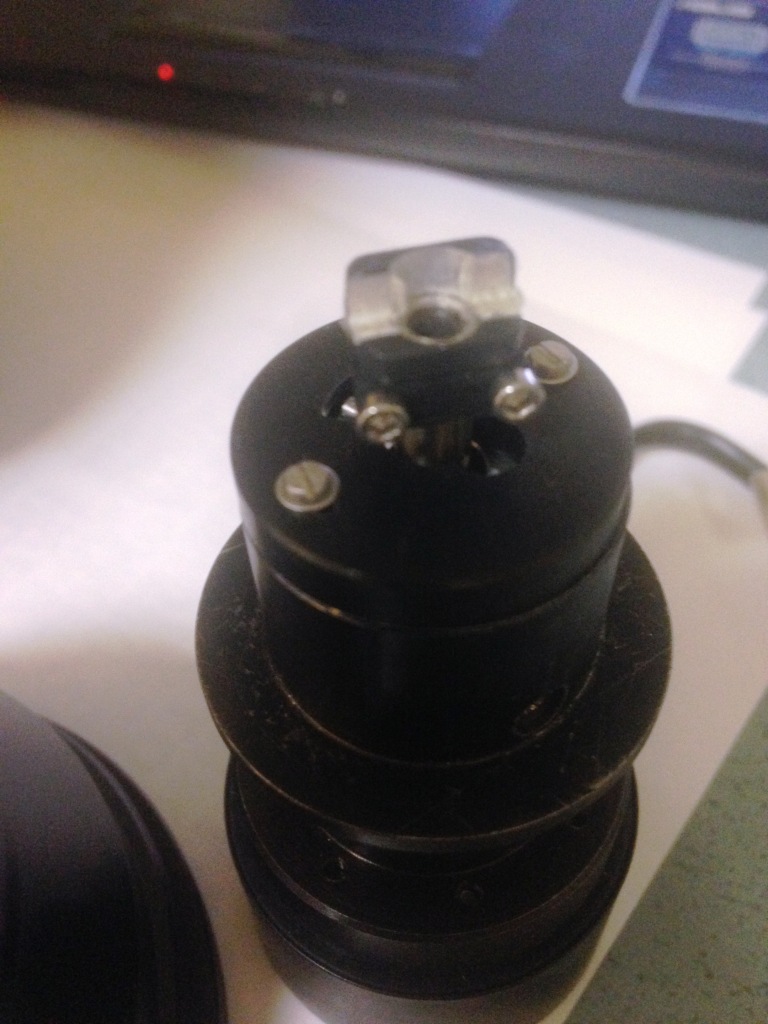

Разбор сканатора



[Ermek74]

Наверное, тут без рекомендаций, тк пока с таким не сталкивались.

Скорее всего у производителя, Вы вроде писали, что нашли с ними контакт.
Надо причину устранить - отклеилось, вероятно от перегрева, тк дефекты на поверхности зеркала очевидны.

Да раньше в процессе работы, корпус головки нагревалась. Может это от пыли...



[Ermek74]

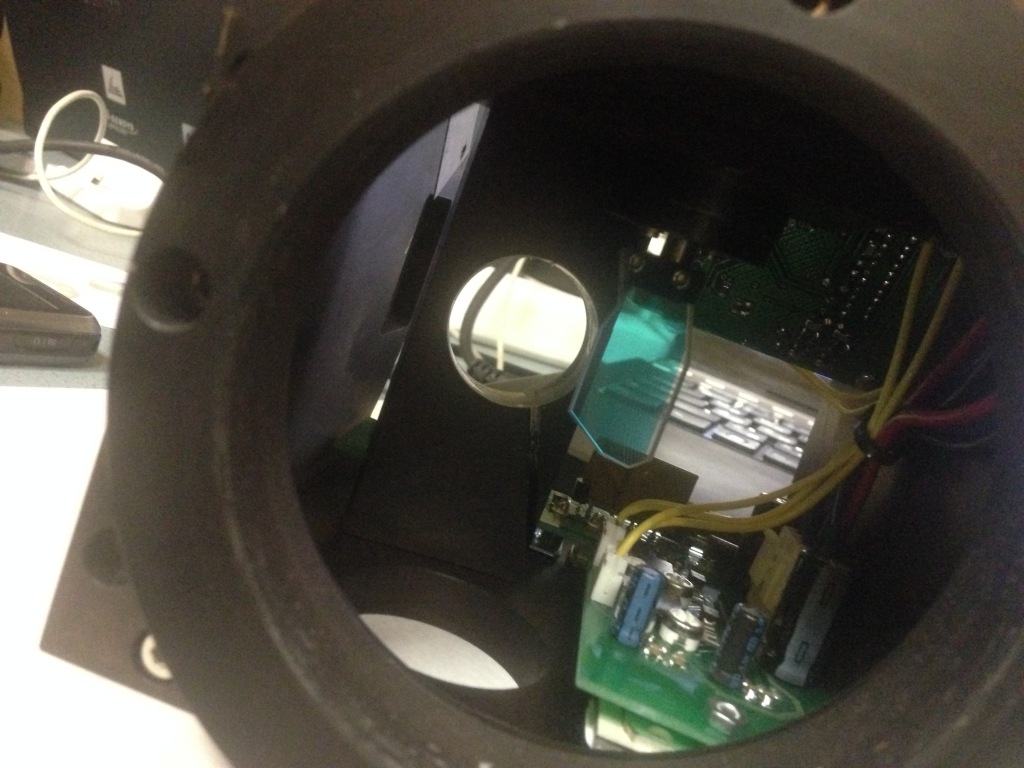

Разобрал полностью, почистил и собрал.



[halkru]

Плохо видно, там не облом зажима?
И, так "просто" желательно не обращаться с оптикой, по идее должно разбираться - собираться в безпылевом шкафу или в подобных условиях, тк оседание пыли на оптических поверхностях в дальнейшем может привести к ее напеканию.



[Ermek74]

Наверное, тут без рекомендаций, тк пока с таким не сталкивались.

Скорее всего у производителя, Вы вроде писали, что нашли с ними контакт.
Надо причину устранить - отклеилось, вероятно от перегрева, тк дефекты на поверхности зеркала очевидны.

Раньше этот станок работал в движущемся стенде и крышка головки была не плотно закреплена.
Видимо там не было и вытяжки. Это по моему и есть причина попадания пыли в внутрь сканголовки.
И причина нагрева корпуса.



[halkru]

Да раньше в процессе работы, корпус головки нагревалась

Так и должно быть в допустимых пределах, гальванометры и их приводы (сервоусилители) - энергетически емкие устройства. Трудно установить точную причину, возможно и нагрев зеркал, но передать такой объем энергии на стальной корпус - вряд ли.



[Ermek74]

Плохо видно, там не облом зажима?
И, так "просто" желательно не обращаться с оптикой, по идее должно разбираться - собираться в безпылевом шкафу или в подобных условиях, тк оседание пыли на оптических поверхностях в дальнейшем может привести к ее напеканию.

На следующей неделе записался к тесту у производителя (уж очень занятые люди, все откладывают...). Там попрошу как положено почистить и собрать. А пока попробую запустить...



[Ermek74]

Плохо видно, там не облом зажима?
И, так "просто" желательно не обращаться с оптикой, по идее должно разбираться - собираться в безпылевом шкафу или в подобных условиях, тк оседание пыли на оптических поверхностях в дальнейшем может привести к ее напеканию.

Нет сломанного ничего нет. Отклеилась...



[halkru]

записался к тесту у производителя

Наверное это единственно верное решение.



[Ermek74]

Запустил. Головка перестал нагреваться.
Но звук от гравировки стал очень громким, раньше такого звонкого щипения не было.
Может мощь увеличилась



[halkru]

Но звук от гравировки стал очень громким

Это хороший признак, так и должно быть
Зеркало вклеили?



[Ermek74]

Это хороший признак, так и должно быть
Зеркало вклеили?

Да, супер клеем.
