Делюсь опытом Алюминиевый сплав д16т гравировка

[halkru]

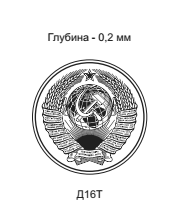

Такое задание



[halkru]

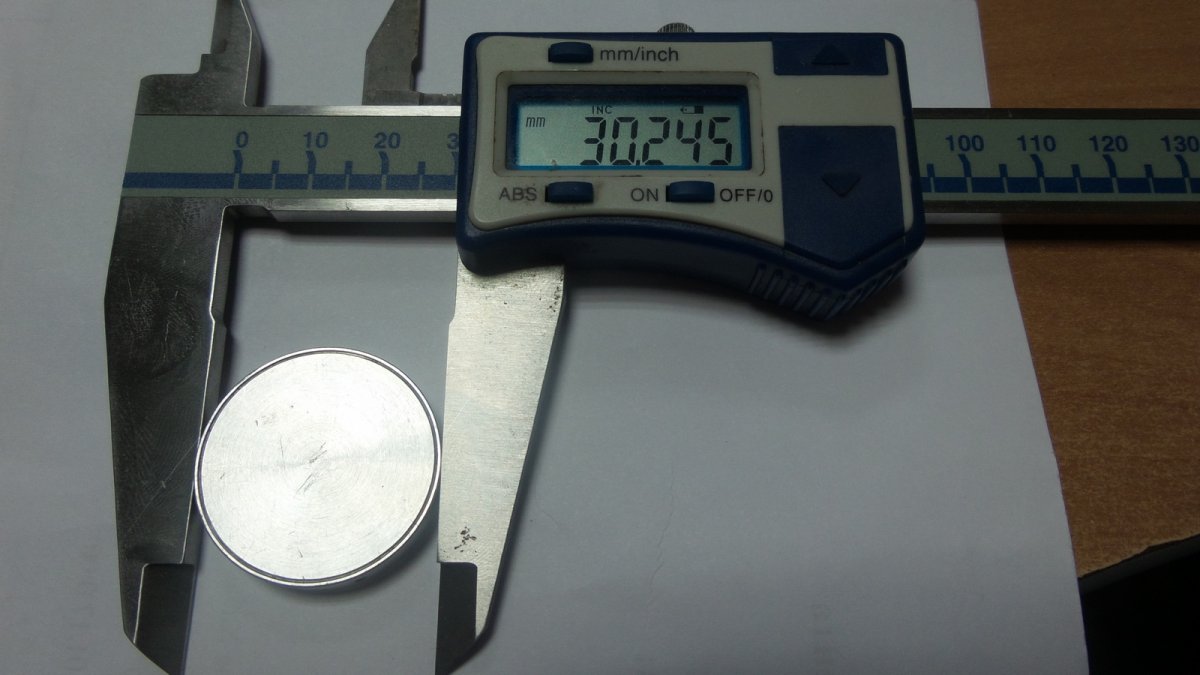

Такая заготовка



[halkru]

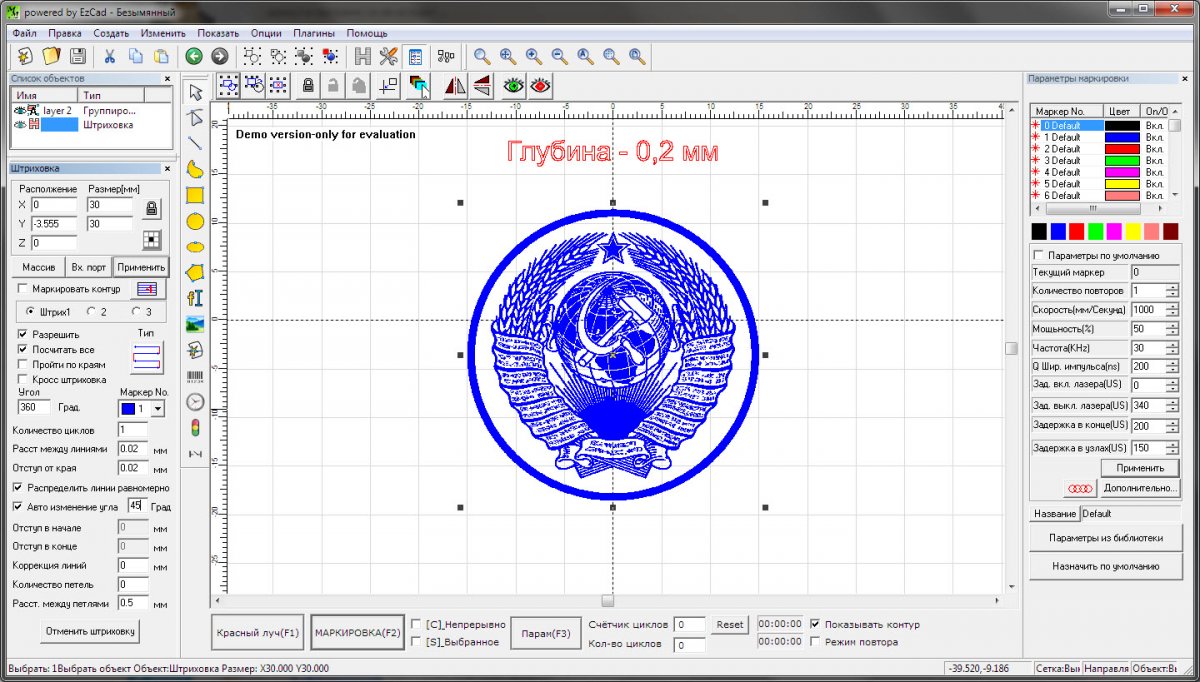

Готовим примерно параметры как и по д16, но тк детализация слишком высокая уменьшили мощность при выборке до 60%

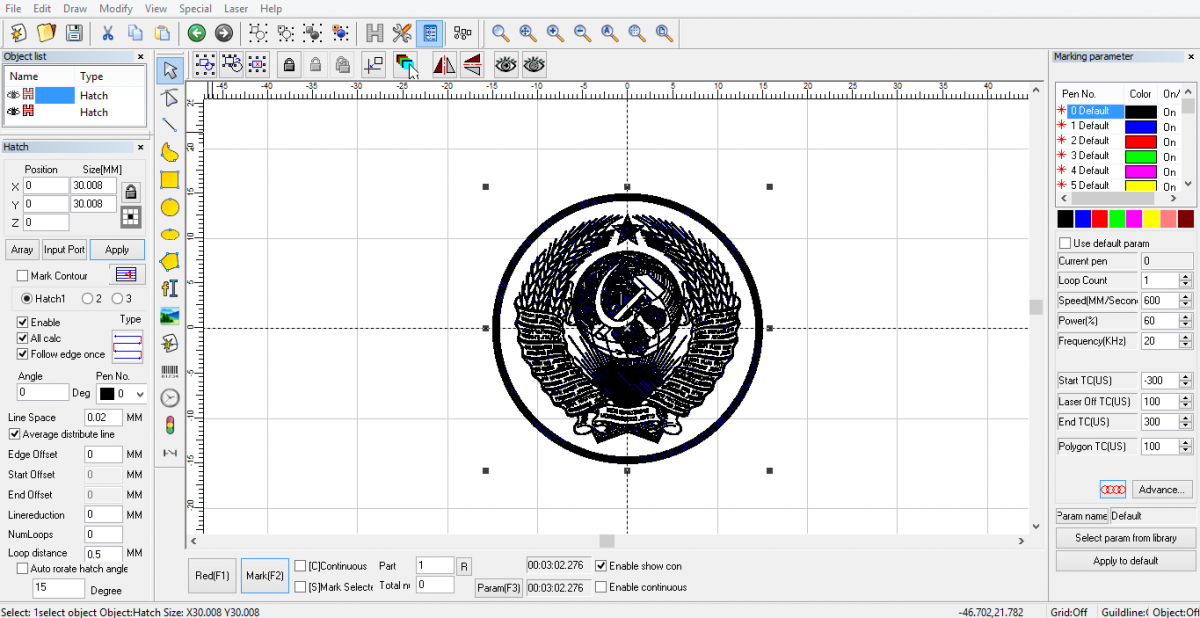

Выборка

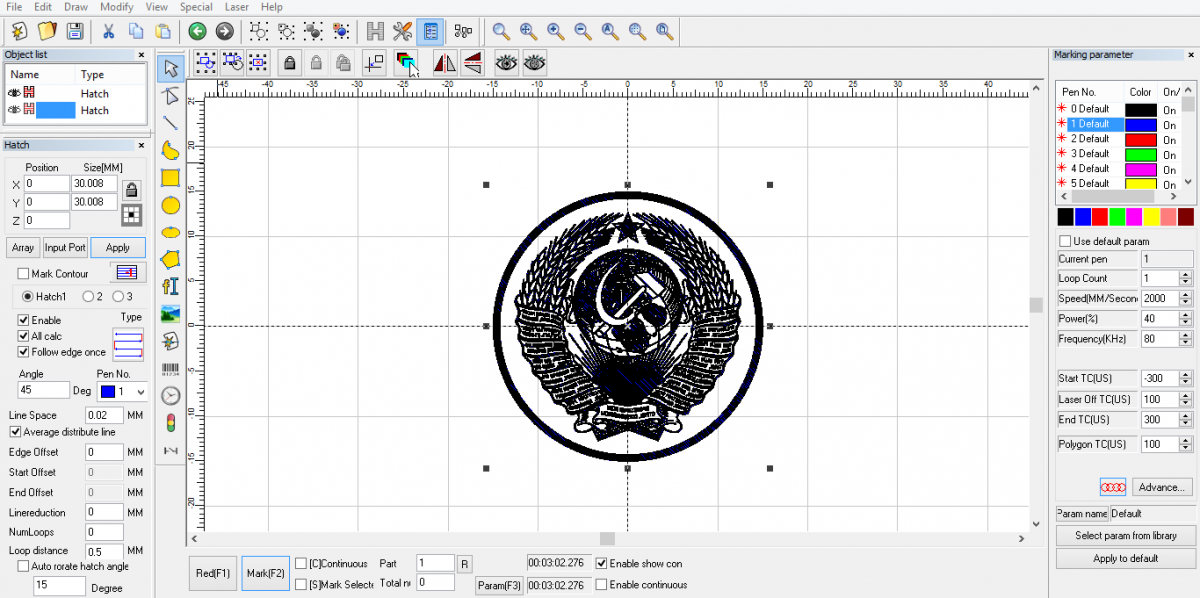

Подчистка



[halkru]

Пробуем приладочную гравировку, что-то алгоритм не совсем понятен, с учетом отмены маркировки контура

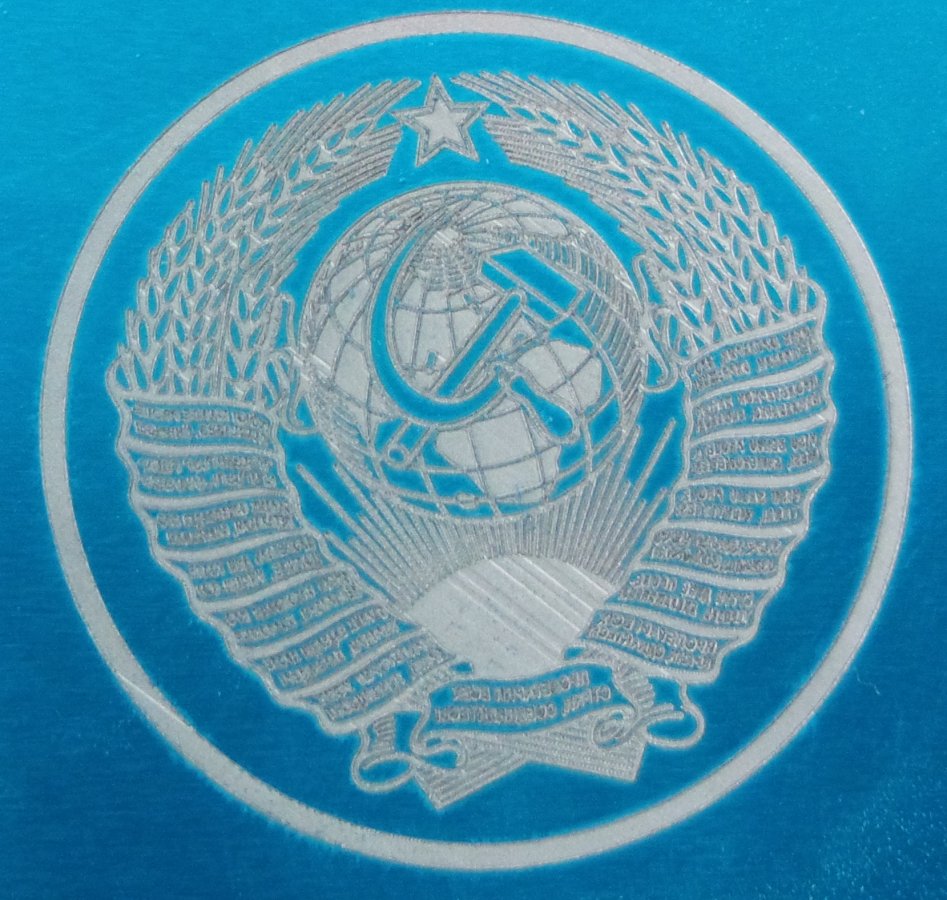

Приладка перед гравировкой

• halkru
• 14 Апр 2017



[halkru]

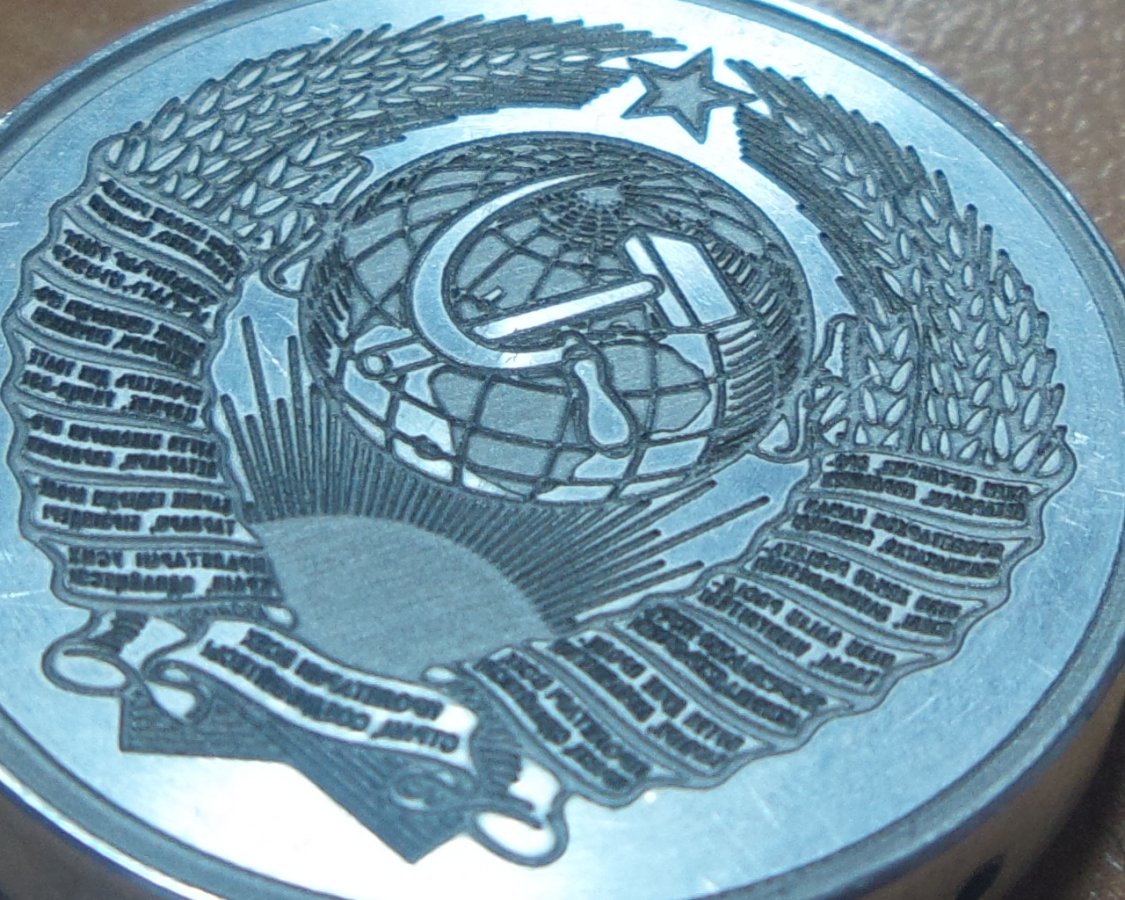

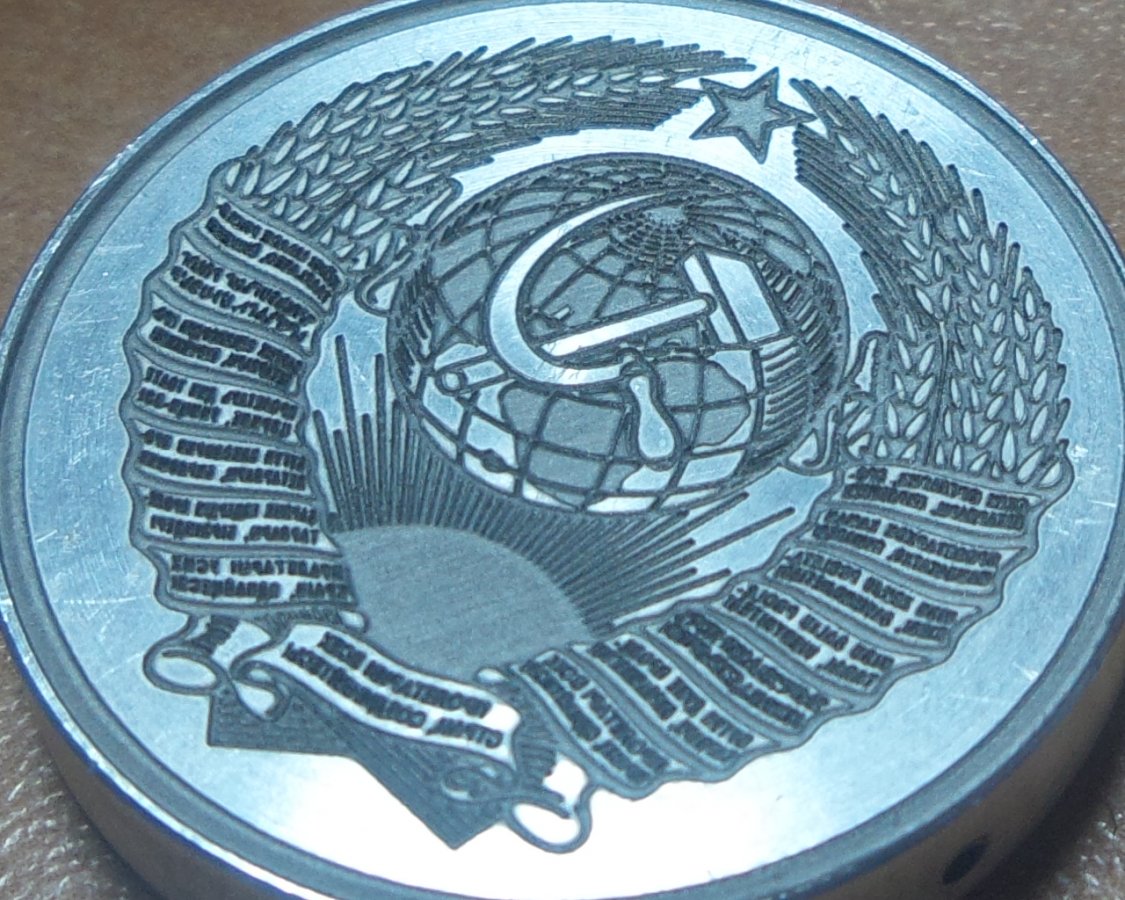

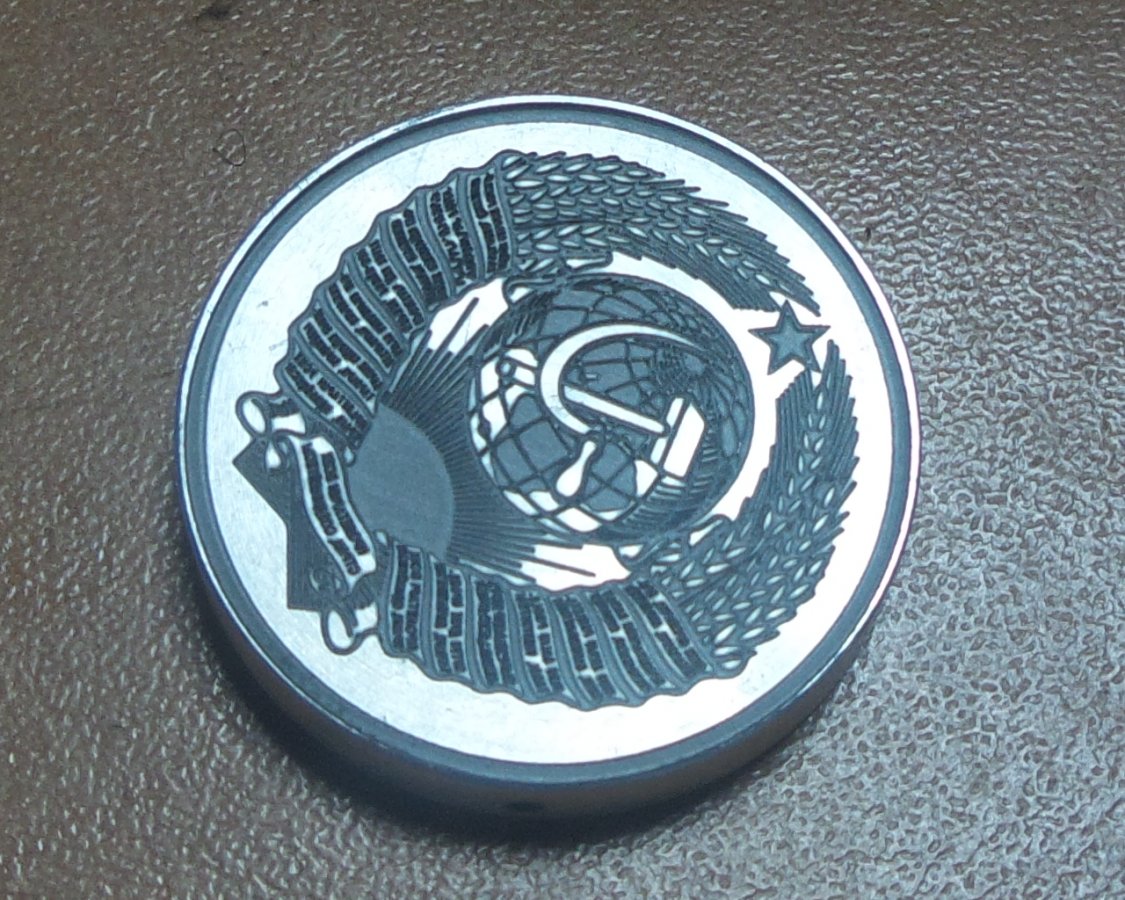

Результат



[halkru]

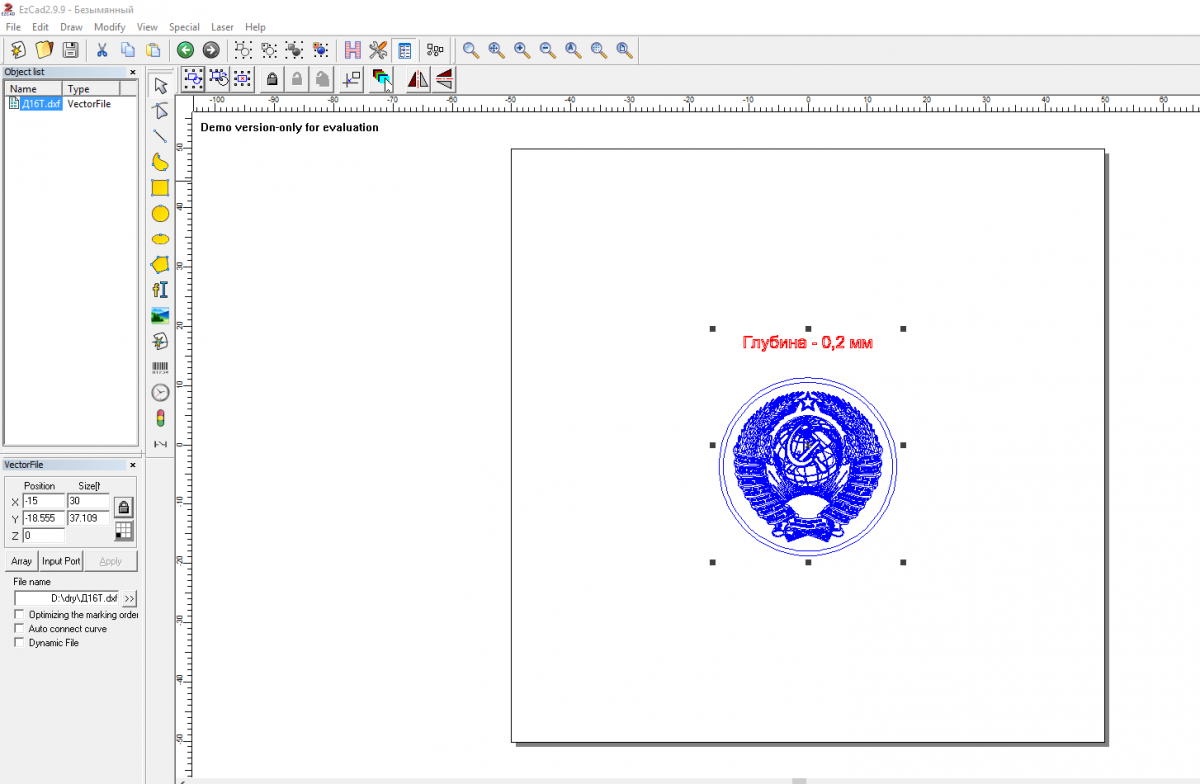

Ставим на гравировку заготовку, выполняем 6ть проходов (показан первый), время работы ~12 мин.

Волоконный лазер - гравировка д16т - YouTube

• halkru
• 18 Апр 2017

гравировка металла лазером



[halkru]

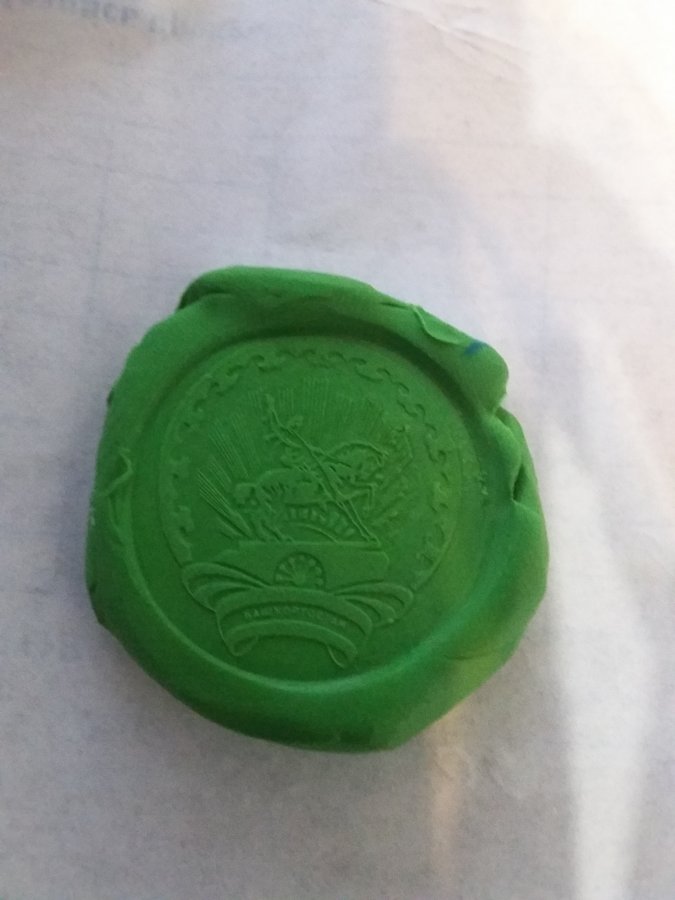

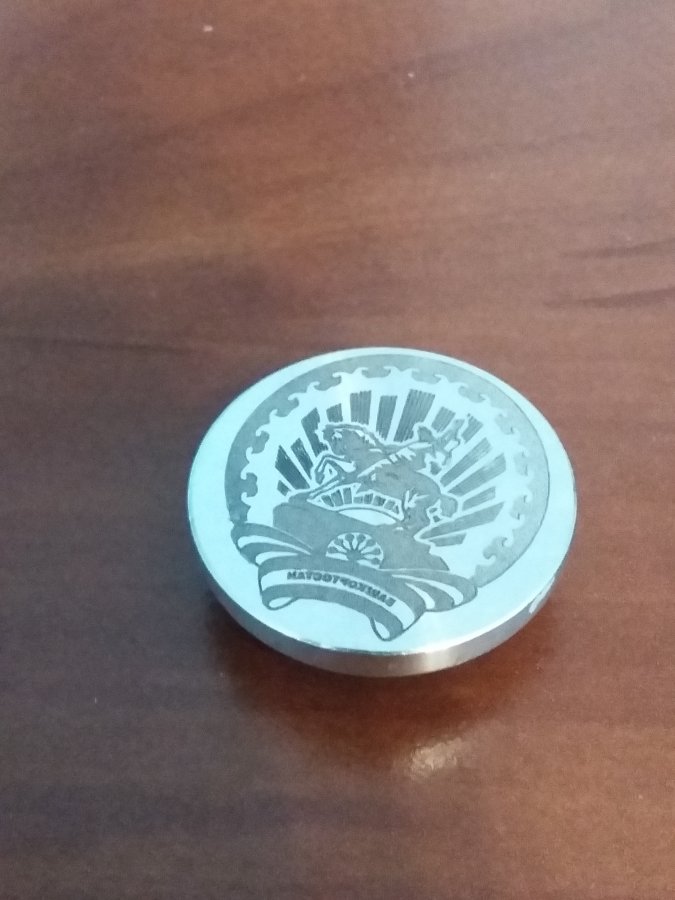

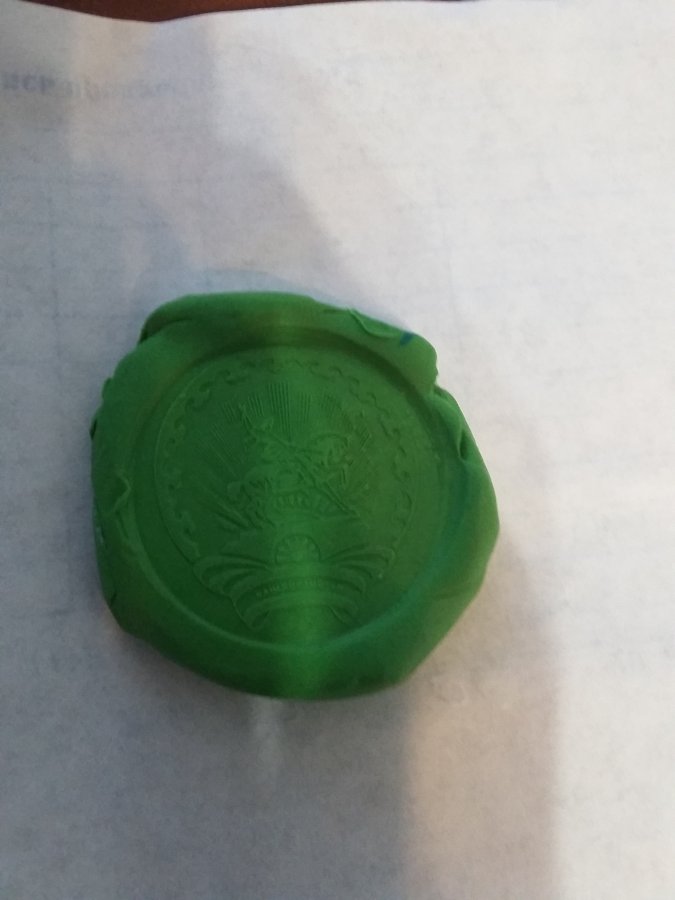

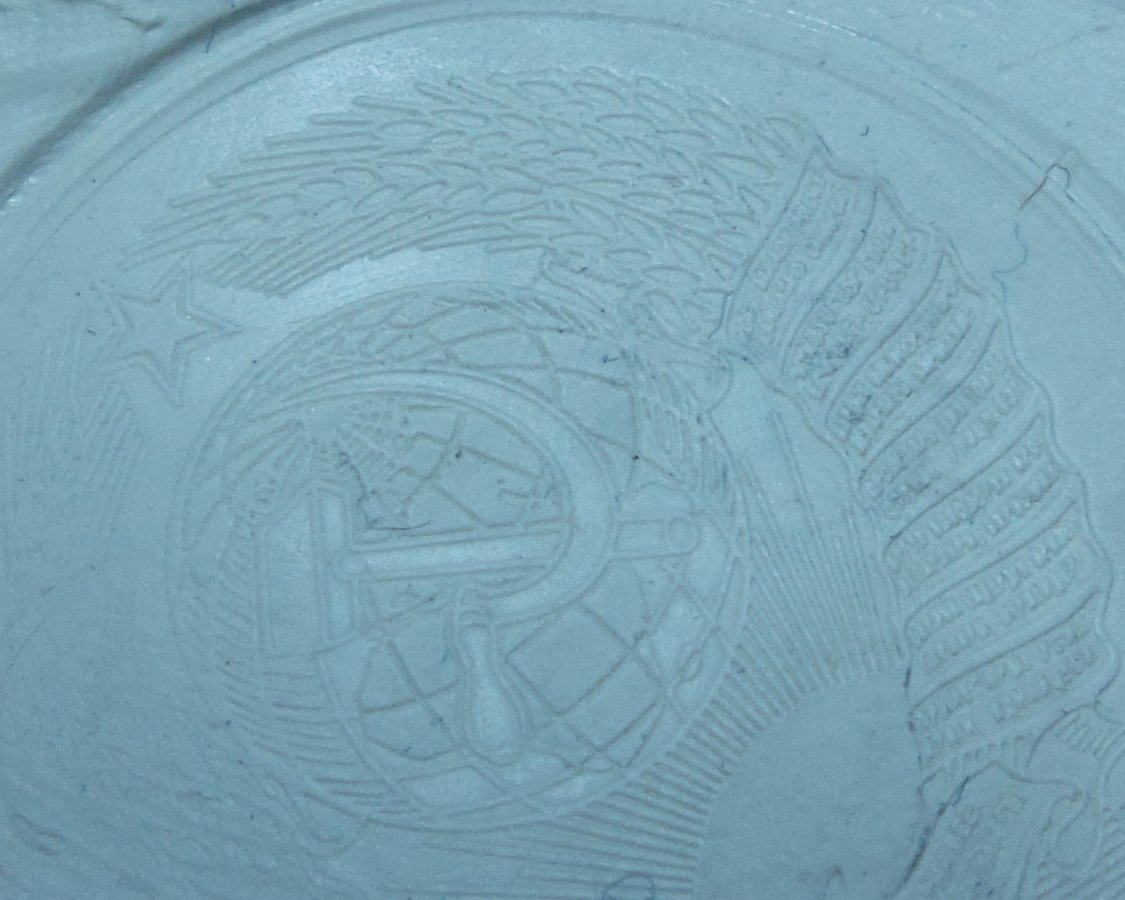

Результат, изделие и оттиск на пластилине



[Creator]

Классно получилось! какие параметры лазера? И еще у меня предложения делиться векторами)) давайте делиться))



[Сигизмунд]

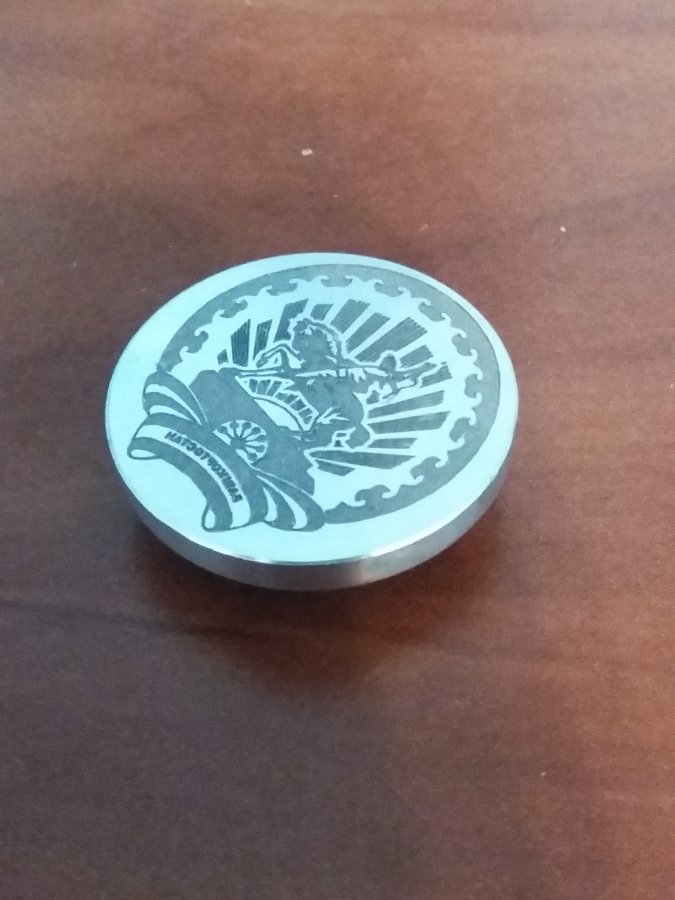

все в точ как на твоем уроке попробовал... макет правда не совсем удачный у меня...
.



[halkru]

какие параметры лазера? И еще у меня предложения делиться векторами

Там же принт скрины параметров, и да ..

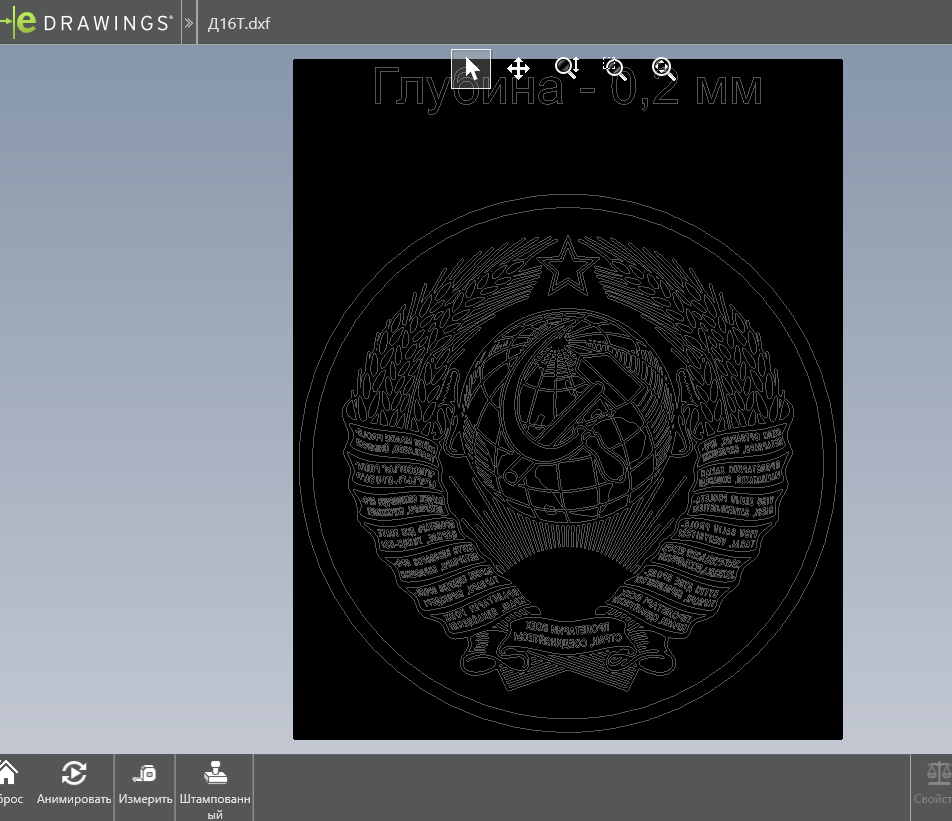

Макет



[Сигизмунд]

макет не открывается ...точнее открывает но как пустой



[halkru]

макет не открывается ...точнее открывает но как пустой

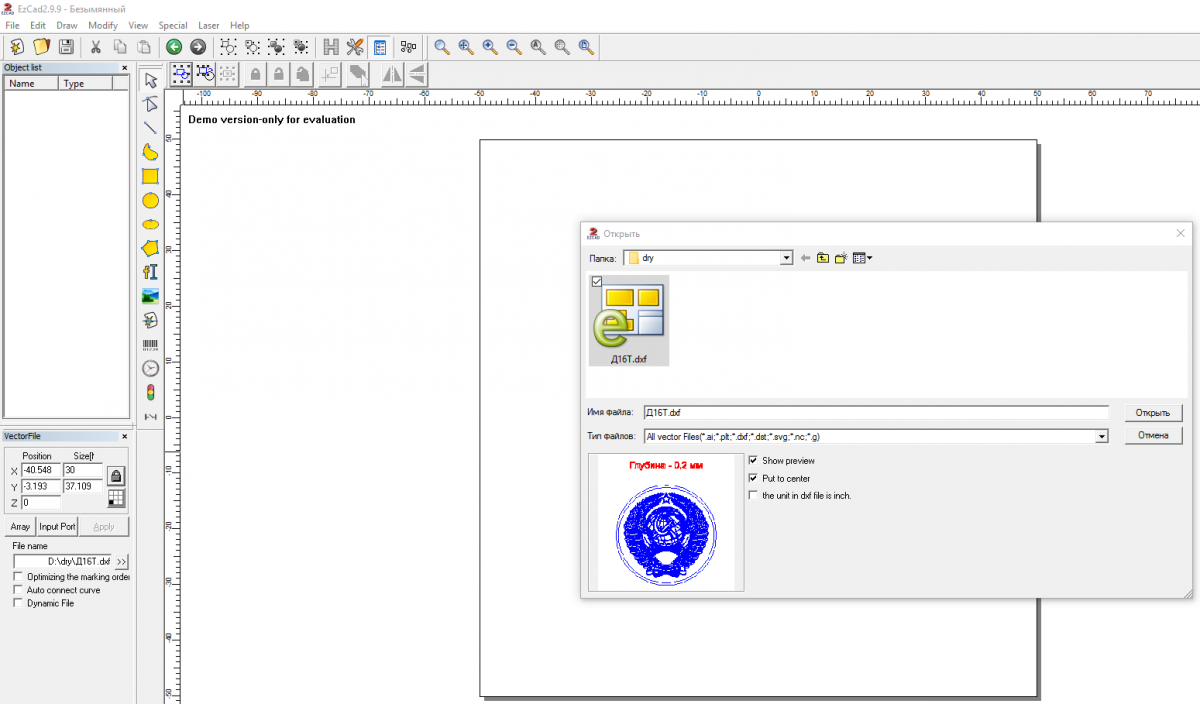

Скачал, распаковал, внутри файл Д16T.dxf , открыл - вроде все работает



[Сигизмунд]

также скачал распаковал кинул на рабочий стол закинул в программу он ее не видит ...



[halkru]

закинул в программу он ее не видит ...

Действительно, не все версии справляются, но например 2.9.9 берет, другие не проверял



[MaxiMarker]

Версия 2.14 тоже прекрасно открывает этот файл.



[Сигизмунд]

попробую завтра ваши версии...отпишусь...вообще проблема с dxf файлами не только с Вашим но и свои которые сохраняю он не видит ..



[Artvoyager]

Можно вопрос. На что влияет изменение параметров Start TS c 300 на -300 и Laser TS с 300 на 100?



[halkru]

Start TS c 300 на -300 и Laser TS с 300 на 100?

В кратце - на равную ширину горизонтальных и вертикальных линий, на правильное замыкание векторов ... в данном случае им не манипулировали.



[Artvoyager]

В кратце - на равную ширину горизонтальных и вертикальных линий, на правильное замыкание векторов ... в данном случае им не манипулировали.

Благодарю за быстрый ответ. У меня по-умолчанию стоят значения 300 и 300. Поменял на -300 и 100 и глубокая гравировка цифр на алюминиевом жетоне получилась глубокой и чистой как после фрезы. На мощности 90% скорость 300 частота 20. 10 проходов без чистки. Лазер max 20Вт. А на значениях 300 и 300 получилось черного цвета и чистка не очень помогла.



[MaxiMarker]

У меня по-умолчанию стоят значения 300 и 300. Поменял на -300 и 100

Не слишком ли радикально поменяли ? Может -500 и 400 вообще всё будет шоколадно ?
В описании к программе есть хорошая иллюстрация влияния задержек на результат... стоит почитать для понимания.
