Проблема с ezcad

[Сэкен]

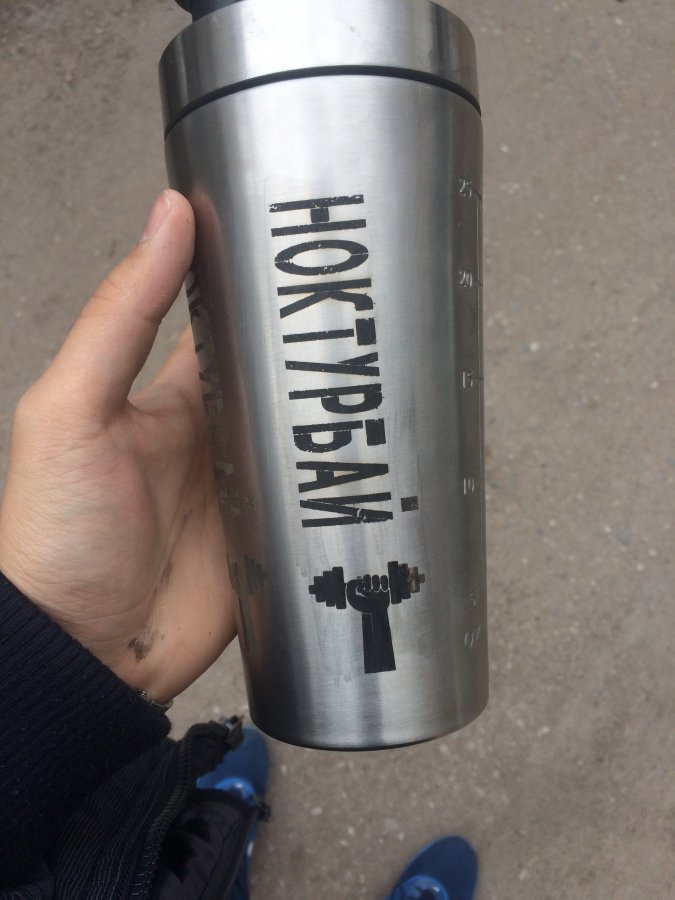

Добрый вечер, нужна ваша помощь в настройке программы . Вот такая проблема (правый угол гантели)
Может с фокусом что-то.
Какой режим гравировки выбрать?



[Ermek74]

Добрый вечер, нужна ваша помощь в настройке программы . Вот такая проблема (правый угол гантели)
Может с фокусом что-то.
Какой режим гравировки выбрать?

Это на устройстве вращения сделали или без?



[Сэкен]

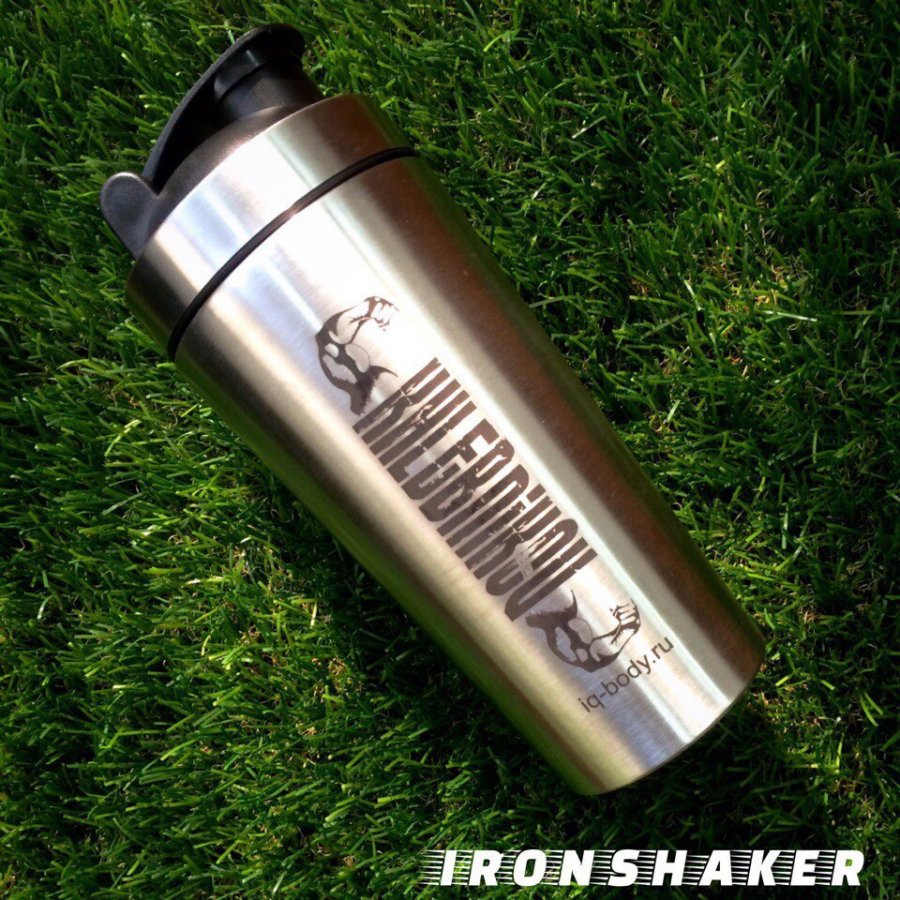

Как сделать вот так, ширину больше и чтоб краска легла.



[Ermek74]

Скорее нет фокуса...
(наверное без вращателя гравировали)



[Сэкен]

Это на устройстве вращения сделали или без?

Нет



[Сэкен]

Скорее нет фокуса...
(наверное без вращателя гравировали)

Я видел ваши работы,как вы сделали так и что можете посоветовать мне.



[Ermek74]

Работайте на вращателе )



[Сэкен]

Его нету.



[Ermek74]

https://halkru.com/forum/threads/3316/



[Ermek74]

Я тоже по началу работал без вращателя (это очень скрупулезно...) , пока не скопил деньги..., а на китайские станки варащатели не так уж дорогие...



[Сэкен]

А без вращателя можно обойтись? Просто на второй фотографии, гравировка без вращателя



[Ermek74]

Можно, выставить ровный фокус по всей поверхности не больше +-2 мм, подогнать макет, уменьшить частоту, мощность на 100% и делать проходы в крестовую (т.е. чередовать 45 на 135 градусов). Напишите потом, что получилось.



[Сэкен]

Можно, выставить ровный фокус по всей поверхности не больше +-2 мм, подогнать макет, уменьшить частоту, мощность на 100% и делать проходы в крестовую (т.е. чередовать 45 на 135 градусов). Напишите потом, что получилось.

Хорошо, спасибо)



[Ermek74]

...не больше +-2мм по всему периметру гравировки, т.е. фокус надо выставлять ниже на 1мм от верхней точки предмета и не ниже 1 мм от нижней точки гравировки.



[Сэкен]

...не больше +-2мм по всему периметру гравировки, т.е. фокус надо выставлять ниже на 1мм от верхней точки предмета и не ниже 1 мм от нижней точки гравировки.

Я узнал, есть рабочий поворотник, но не знают как с ним работать, как вы настроили его?



[Ermek74]

Я узнал, есть рабочий поворотник, но не знают как с ним работать, как вы настроили его?

)) в смысле настроить? если это устройство от вашего станка он должен быть настроен. )



[Сэкен]

)) в смысле настроить? если это устройство от вашего станка он должен быть настроен. )

Говорит не может разобраться с ним) Может какие то настройки есть у вас)



[Ermek74]

Пройдите курс эксплуатации и установки дров и приложений на ваш станок. У меня на это нет времени.



[Евген 29Вт]

В EzCad раздел Laser - Rotary mark - Parametr снизу, выставить ось Х, микрошаг 6400, если стандартная вращалка. и скорости небольшие там ставьте,не как по стандарту 5000,что бы не было пропуска шагов, может косячить, справа вверху дробление на доли тоже не превышаюшие плотность заливки вашего рисунка.угол заливки 90 градусов. это если EzCad виной, там переключатели в драйвере должны соответствовать вашей вращалке (внутри блока лазера драйвер), А - 3 переключателя и 4 переключателя на микрошаги, на драйвере обычно рисуют что куда переключить.



[Евген 29Вт]

Без вращателя можно ))) 200-300 линза и в пределах уже большего фокуса ваш рисунок будет однородный, но более сложые сувенирки по кругу не сможете.
