Глубокая гравировка

Evgeniy666

Новый пользователь
Здравствуйте, замучился, нужна глубокая гравировка до 0,4 мм, с хорошей шероховатостью стенок и дна, станок китаец 20 ватт, получается вот так, не штрихует контур, до и глубже он получается, а один край больше других выделяется...
Может чего не правильно делаю, подскажите пожалуйста, да и принцип и настройки глубокой гравировки с удовольствием бы по учился

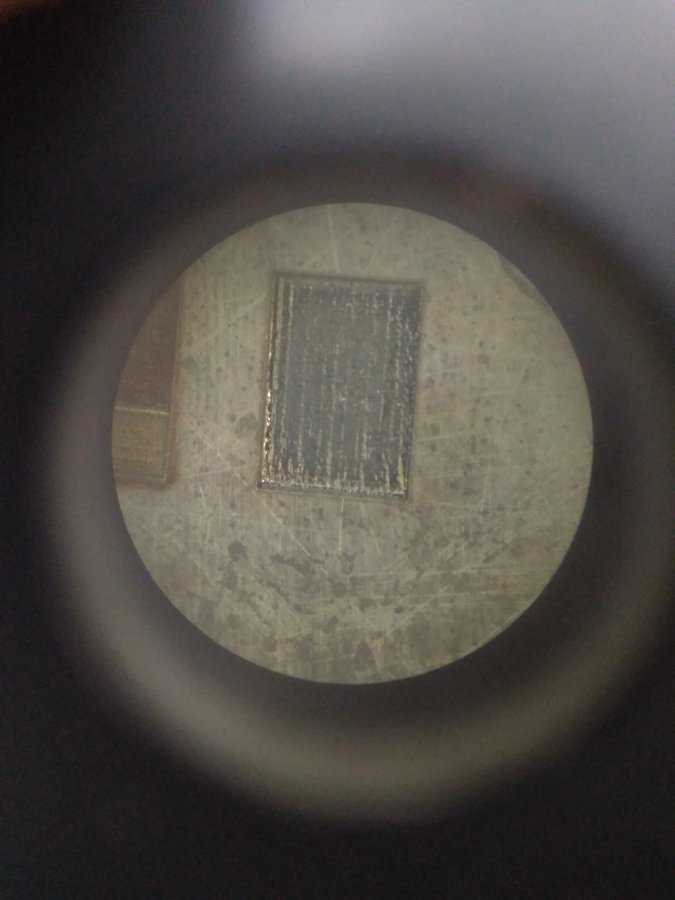

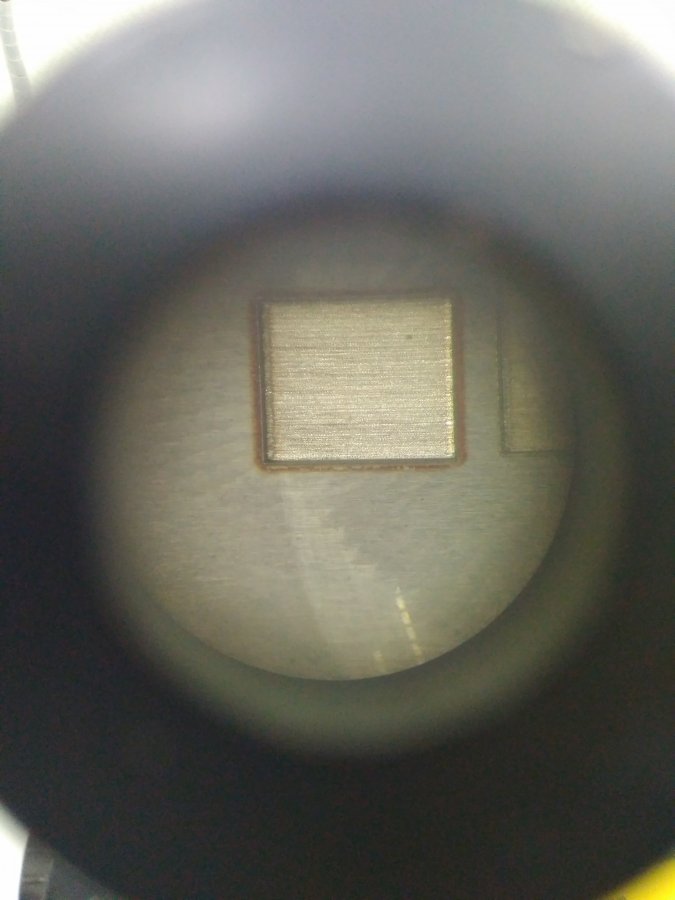

Фото в микроскоп


Вложения

  • IMG_20170509_221830.jpg
    55,7 KB · Просмотры: 997
  • IMG_20170509_221828.jpg
    55,3 KB · Просмотры: 951

Evgeniy666

Новый пользователь

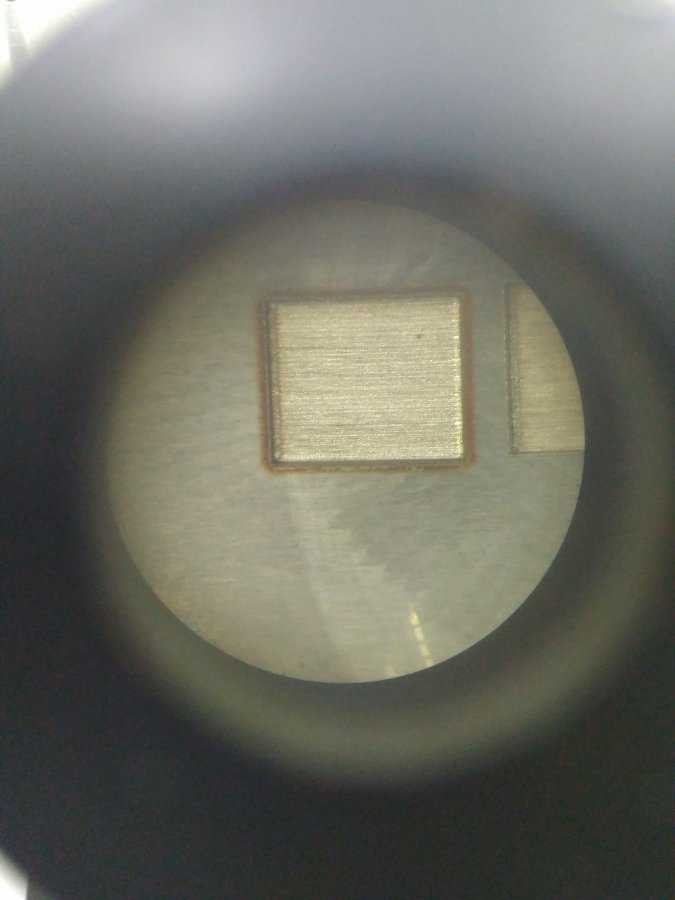

Сделал как там все описано, глубина идёт хорошо, но контур все равно не добирается, не знаю что это (( и именно всегда один бок


Вложения

  • IMG_20170510_225618.jpg
    58,5 KB · Просмотры: 815
  • IMG_20170510_223444.jpg
    54,6 KB · Просмотры: 942

MaxiMarker

Профи

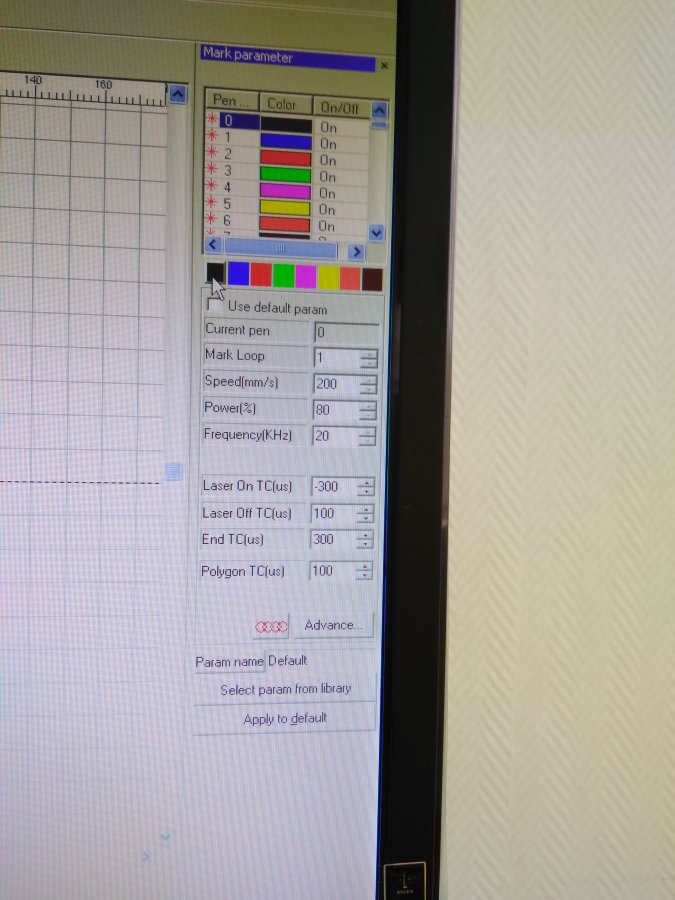

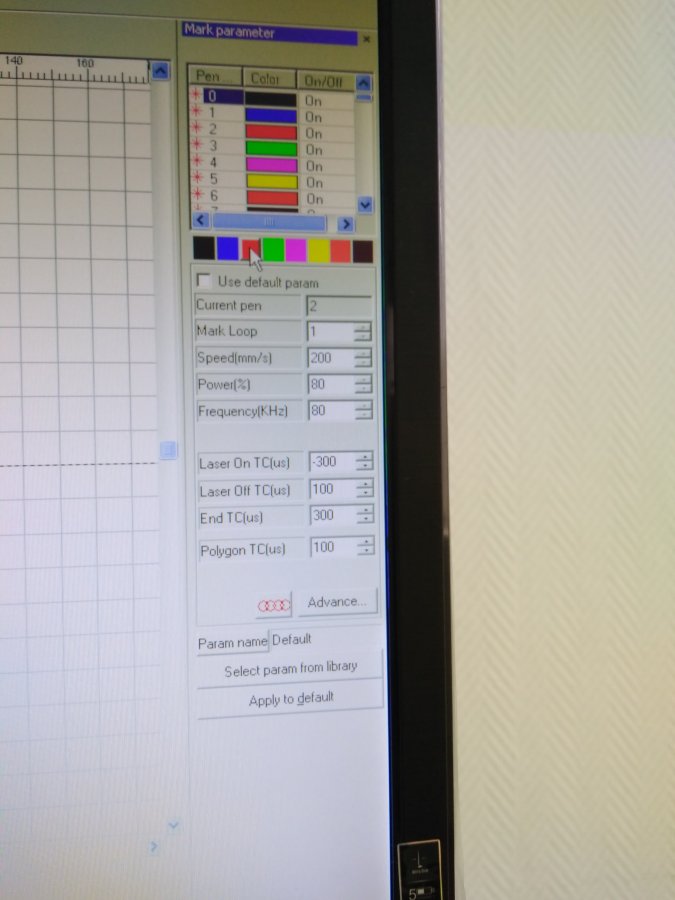

Вы бы для начала параметры маркировки и штриховки выложили, с которыми делаете глубокую гравировку. А то так трудно судить только по картинке. Да и фото Ваши оставляют желать лучшего... постарайтесь сфотографировать в фокусе, чтобы границы были видны хорошо.
Можете и файл целиком выложить (*ezd), так легче будет посмотреть на параметры и установки с которыми работаете.


Evgeniy666

Новый пользователь
Вы бы для начала параметры маркировки и штриховки выложили, с которыми делаете глубокую гравировку. А то так трудно судить только по картинке. Да и фото Ваши оставляют желать лучшего... постарайтесь сфотографировать в фокусе, чтобы границы были видны хорошо.
Можете и файл целиком выложить (*ezd), так легче будет посмотреть на параметры и установки с которыми работаете.

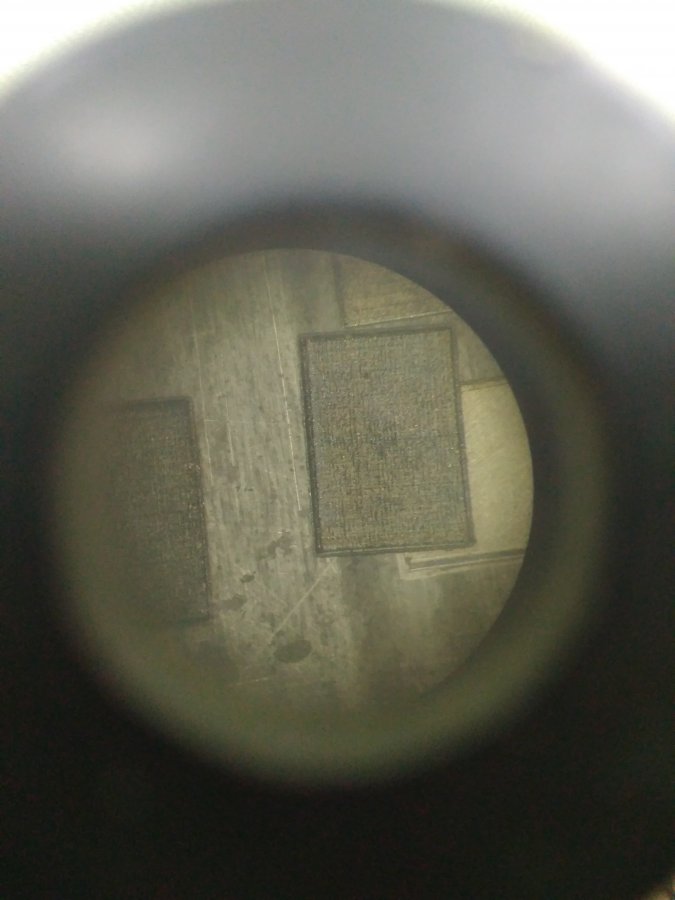

фото сделанное в микроскоп, по другому не видно совсем


Вложения

  • IMG_20170511_082425.jpg
    51,5 KB · Просмотры: 928
  • IMG_20170511_081956.jpg
    96 KB · Просмотры: 1.064
  • IMG_20170511_082004.jpg
    114,3 KB · Просмотры: 903
  • IMG_20170511_082010.jpg
    88,6 KB · Просмотры: 985
  • IMG_20170511_082157.jpg
    88,3 KB · Просмотры: 927
  • IMG_20170511_082204.jpg
    74,1 KB · Просмотры: 945
  • IMG_20170511_082211.jpg
    63,8 KB · Просмотры: 939
  • IMG_20170511_082225.jpg
    74,9 KB · Просмотры: 1.084

Evgeniy666

Новый пользователь
напишу на всякий случай, может вдруг и это влияет, делаю квадрат со своим рабочим полем 200 на 200, нажимаю прекцию, одна сторона дугой и именно так получается гравировка (


Evgeniy666

Новый пользователь

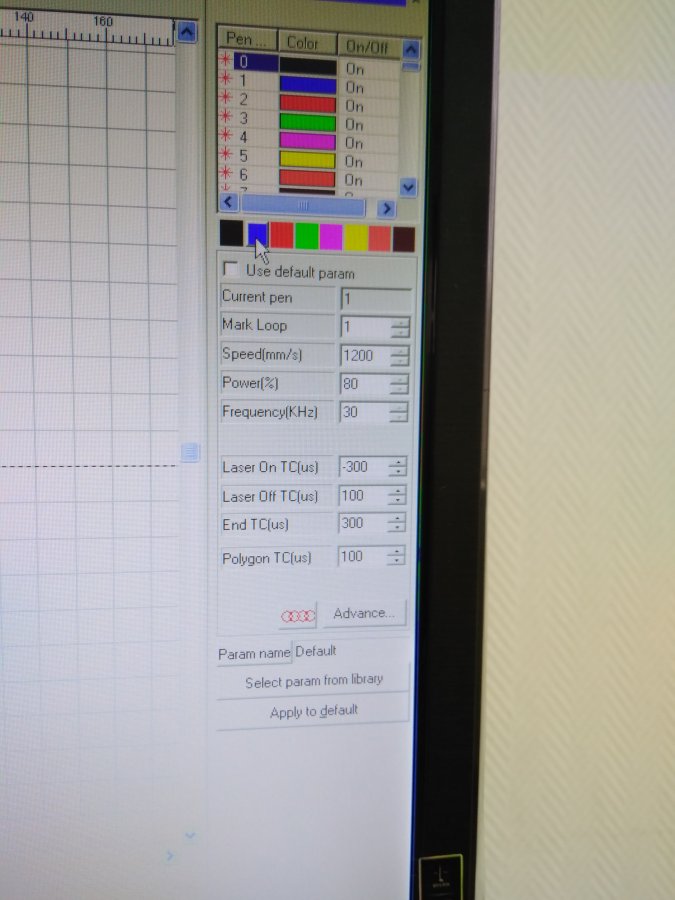

про мощность имел ввиду 80 %
а глубокая гравировка для меня это 0,4 мм максимум


Evgeniy666

Новый пользователь

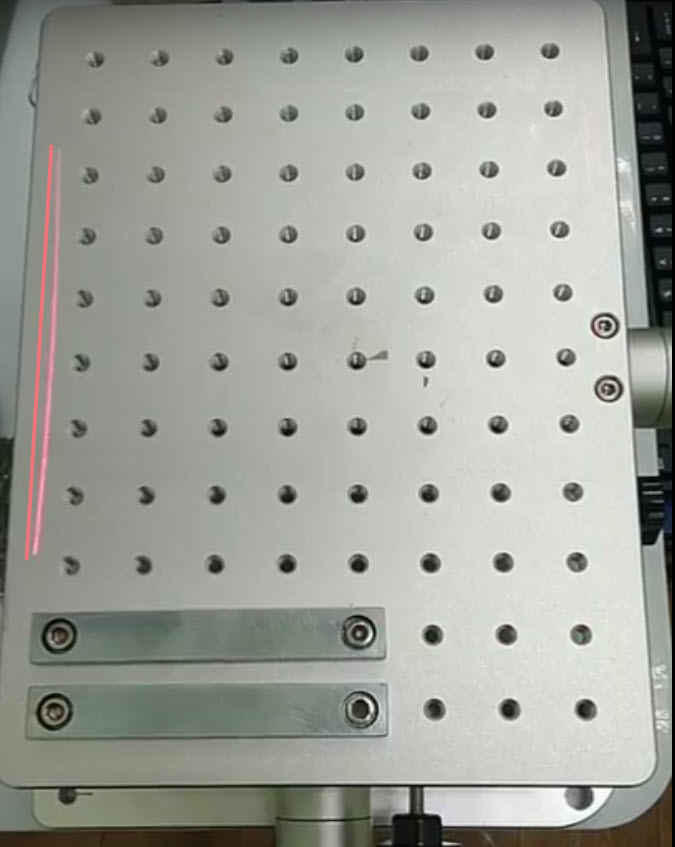

вот левый бок дугой, про что я говорил
как будто так же и гравирует дно с таким же отклонением


MaxiMarker

Профи
1) У Вас очень странно настроен станок, если не сказать большего...

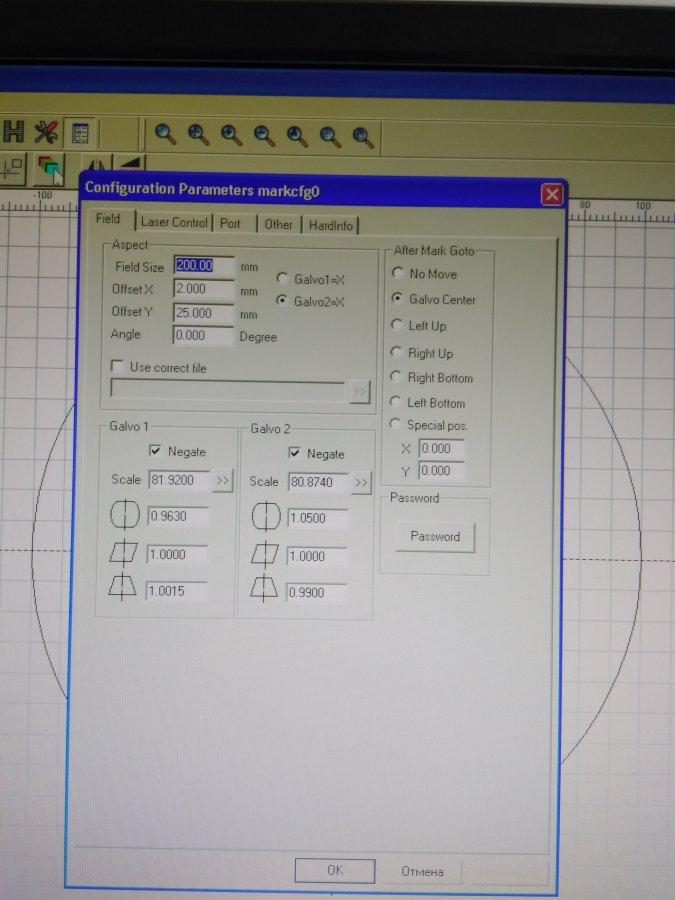

В частности по оси Y стоит аномальное смещение зеркала в 25 мм. При таком программном смещении начальной позиции положения мотора с зеркалом оно (зеркало) будет недобирать одно из крайних положений, сработает ограничение в драйвере управления (стоит в сканаторной головке). Кто и зачем выставил Вам такое значение - остаётся загадкой. По другой оси у Вас тоже выставлено смещение (в 2 мм). Это ещё как то допустимо и используется (иногда) для того, чтобы откорректировать попадание лазерного луча в центр линзы.
Wrong geometry 3.jpg

В большинстве случаев параметры Offset X и Offset Y должны быть равны нулю.

2) Чем обусловленно выставление галочки параметров Negate для обоих моторов ?

Wrong geometry 4.jpg


3) Судя по вашему видео (длительностью в 1 секунду) удалось рассмотреть , что коррекция геометрических искажений выставлена не правильно. В частности имеет место быть вогнутость по левой грани.

Wrong geometry 1.jpg

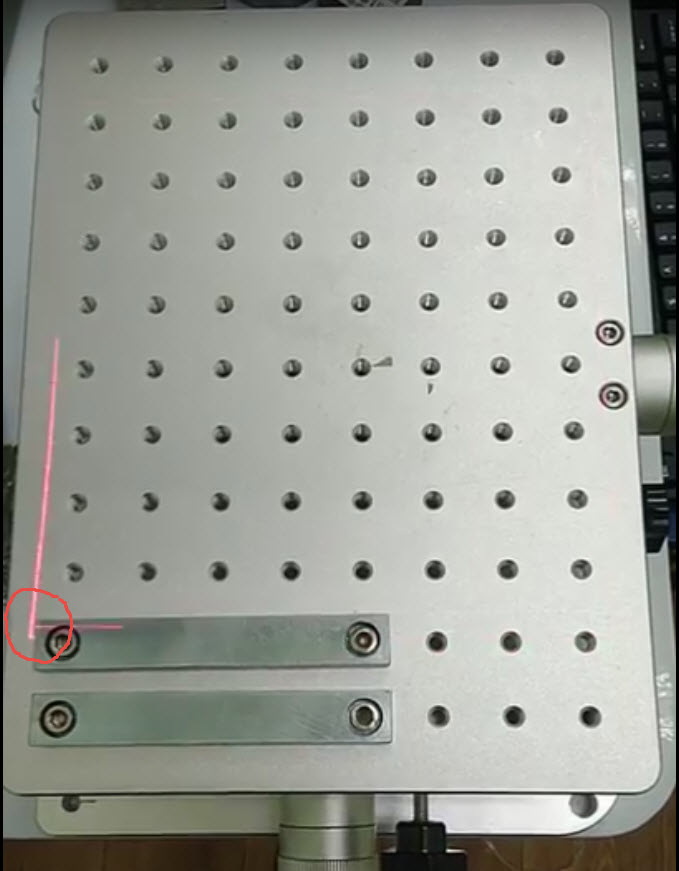

4) Также удалось рассмотреть, что линии начала и конца контура не сходятся в одном месте.

Wrong geometry 2.jpg

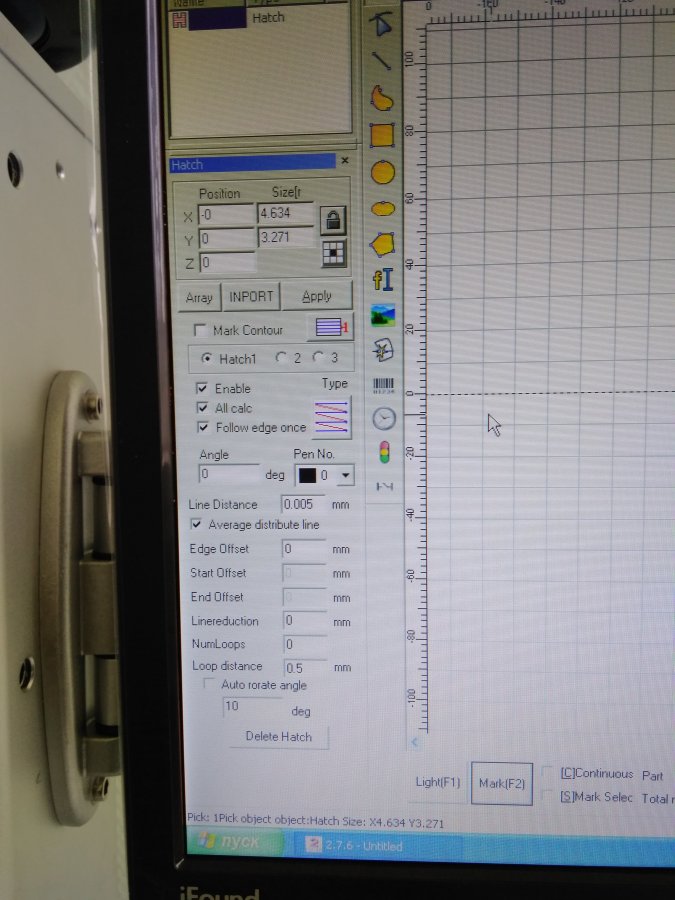

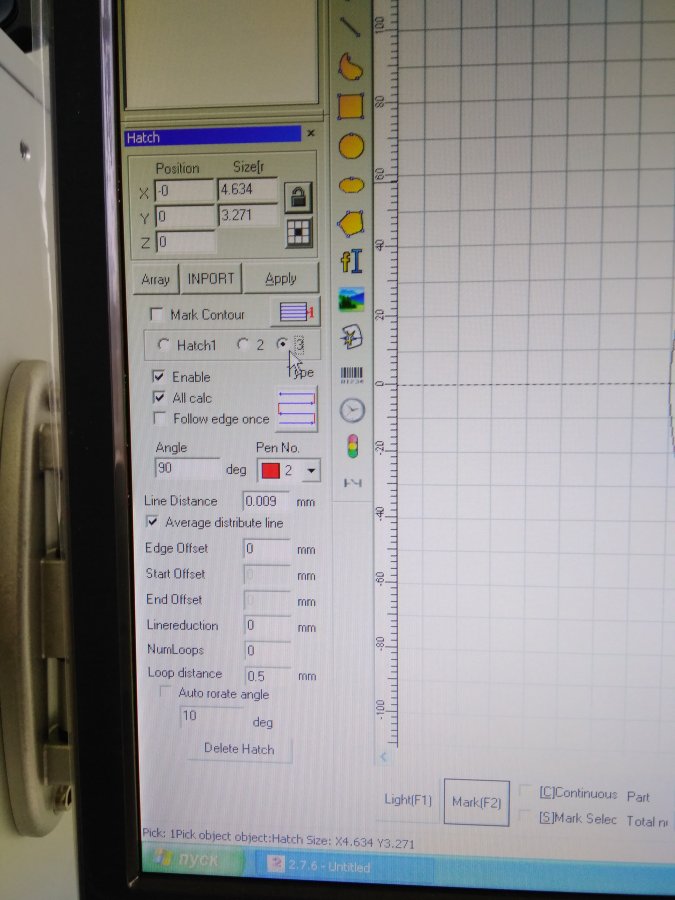

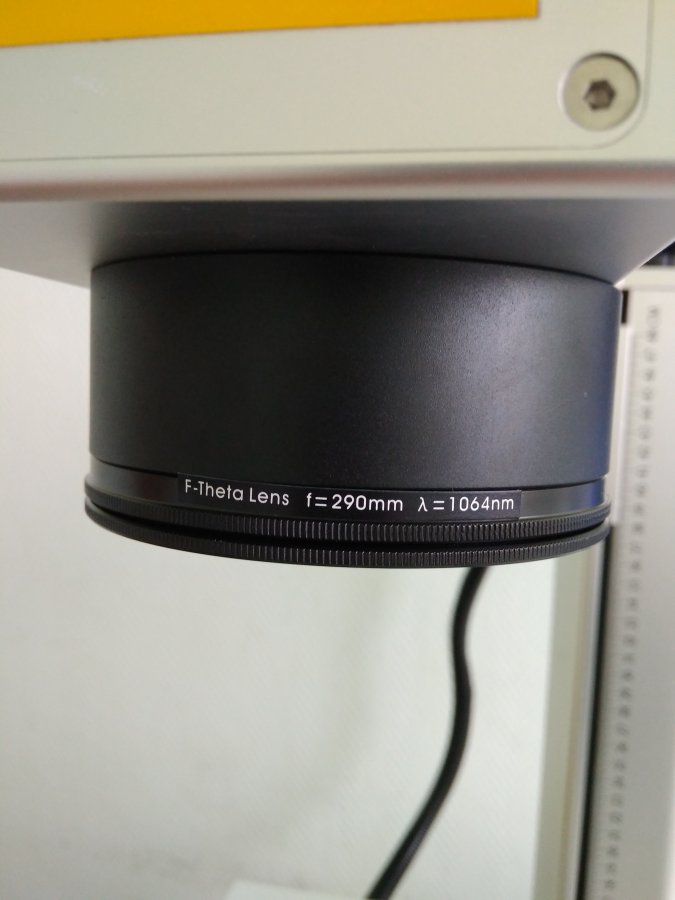

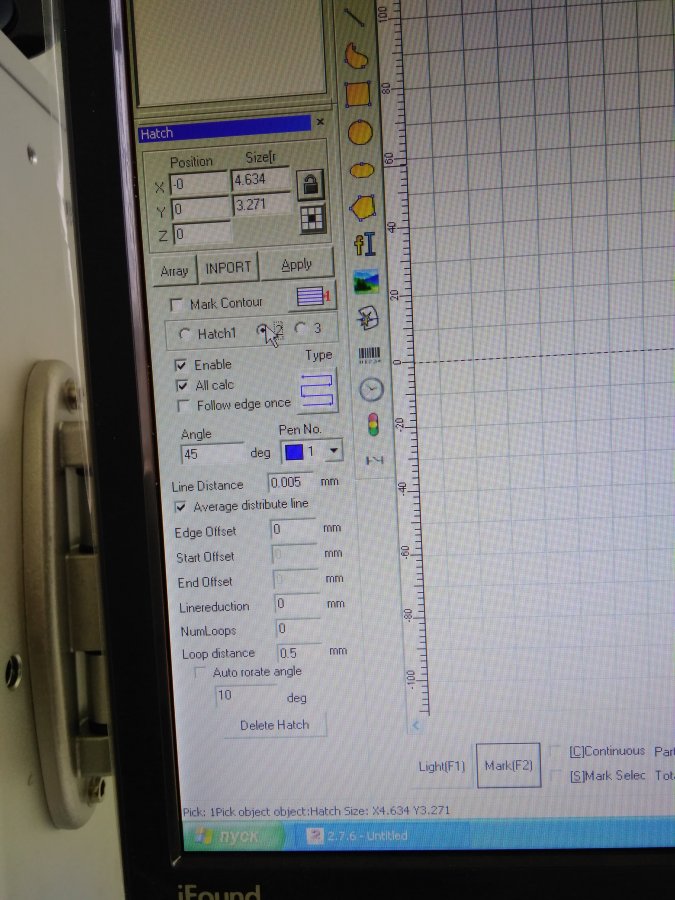

5) Для вашей длинофокусной линзы с пятном лазера в точке фокусировки около 60-70 микрон Вы используете слишком странные значения расстояния между линиями штриховки (оно у вас на порядок меньше, чем диаметр лазерного луча). Кто вам это посоветовал ?

Для начала, настройте Вашу лазерную установку так, как надо. Потом уже можно будет судить по новым результатам что и где у Вас не так гравируется.
