Rs1360 стал резать криво после переустановки программы

[GRAYIUS]

Приветствую всех!

Хотелось бы услышать совет по такой проблеме:

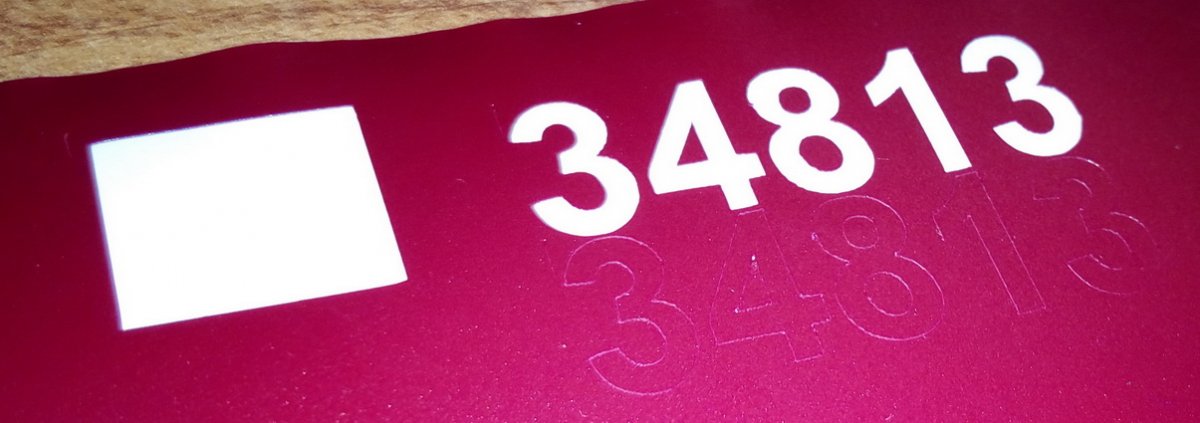

Переустановил операционку на рабочем компе(ХР, устраивает на все 100%), соответственно, по новой установил все программы. Отправил задание на резку(WinPCSignBasic), по завершении увидел, что элементы букв, которые должны быть ровными, прямыми линиями, порезаны как-будто дрожащей рукой, особенно коряво получается на мелком размере, вместо прямой - загзагообразная кривая...
Не путать с ломаной линией, которая режется вместо плавного закругления, это решил сразу же в параметрах экспорта файлов../
Думал, проблема в экспорте из Корела, но при нарезке файлов, которые сделал на старой операционке, и проблем с ними не было, появилась такая же кривая ломаная...
т.е. либо проблема в настройках плоттера/порта, либо в настройках программы резки?
на механическую проблему не думаю, т.к. проявилось только после переустановки программной составляющей...



[GRAYIUS]

ДОПОЛНЕНИЕ:

На прежней операционной системе во вкладке "Принтеры и факсы" было устройство PсCut(PCut, PSCut, PCcut?), в нем отображались задания, отправленные на резку... Сейчас этого нет.

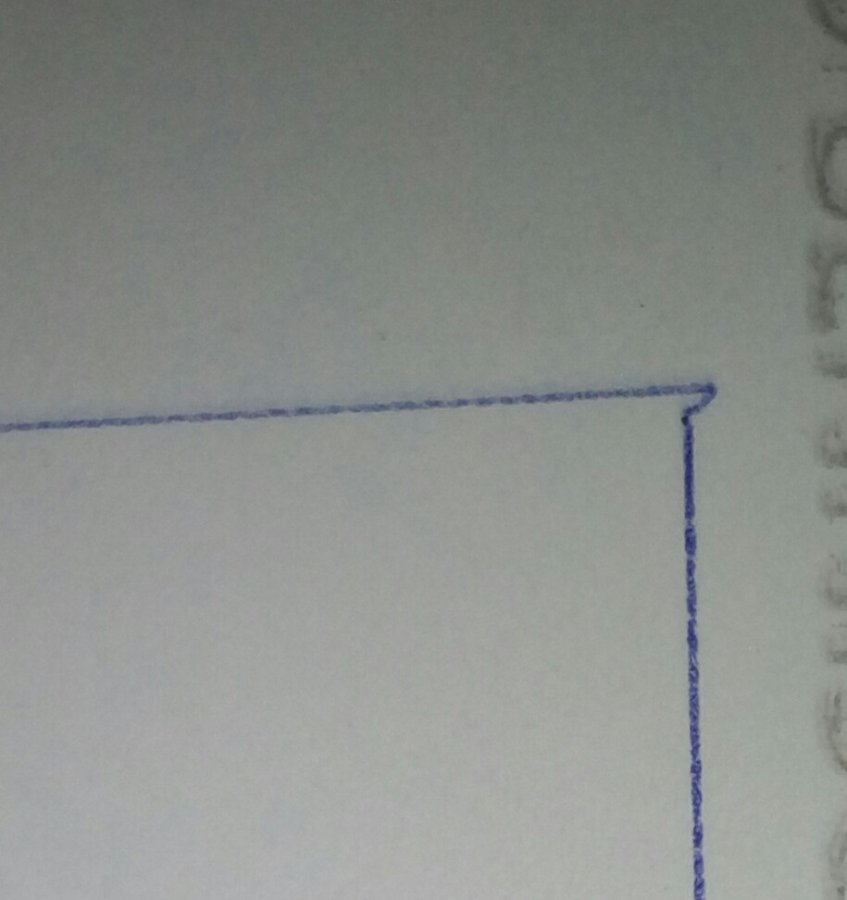

Провел тест точности посредством рисования(держателем стержня авторучки) квадрата 1х1м, точность достаточная. НО четко видно, что происходит в момент смены направления ножа, по какой причине такая вилюшка? (фото прилагаю)



[halkru]

по какой причине такая вилюшка?

Нож флюгерный, и что-бы повернуть его в нужном направлении (на углах) выполняется такая засечка.



[GRAYIUS]

А раньше почему не было такой вилюшки? что изменилось?
плоттер, нож, ПО - все то же самое, может, в настройках какой-то параметр только другой?
что-то же отвечает за эту вилюшку, какие параметры проверить?



[halkru]

А раньше почему не было такой вилюшки?

Раньше, Вы, видимо не рисовали пером и не замечали. Она ("вилюшка") обязательно должна быть - это компенсация наклонной заточки ножа (место реза отстает от центра держателя), иначе края углов будут сглажены.



[GRAYIUS]

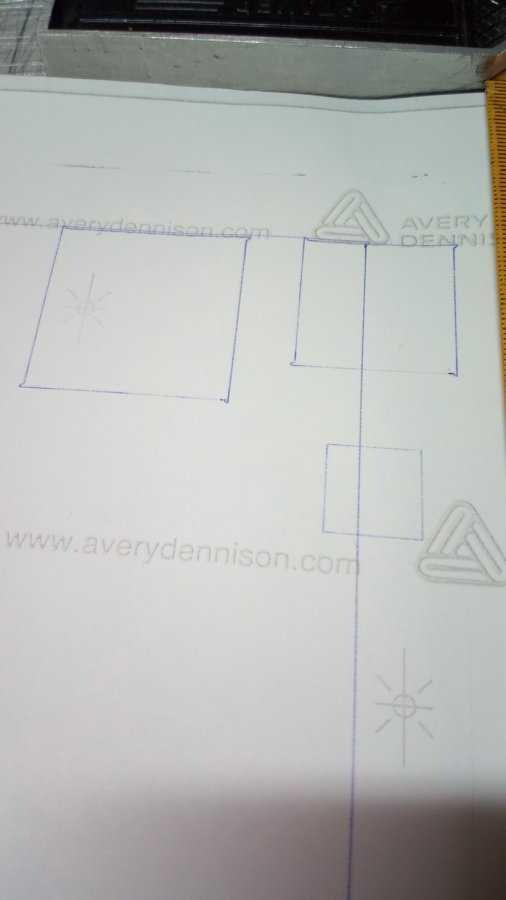

вот фото, на котором видно, что вилюшка одинакова при резке любых размеров, т.е. на мелких элементах она будет максимально вредить изображению; а на самом маленьком квадрате ее нет, т.к. это тестовый "рез" из-под плоттера, а не через ПО.

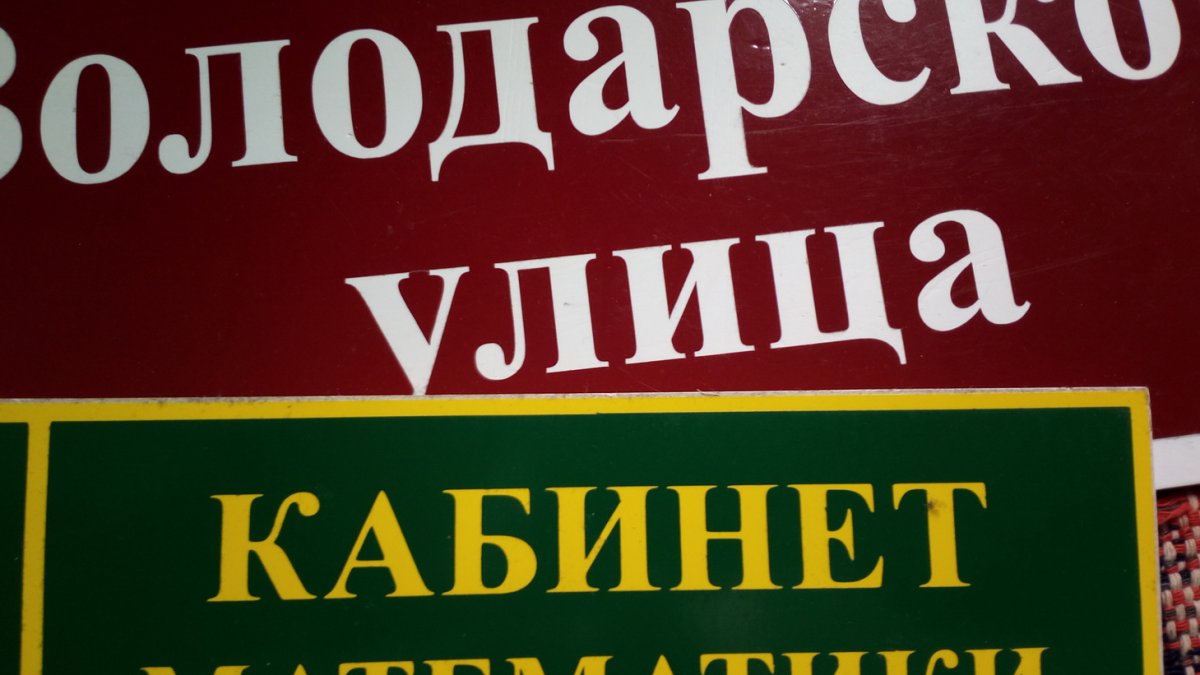

а на втором фото - как резал плоттер до переустановки ПО, все линии точные...



[halkru]

вилюшка одинакова при резке любых размеров

Все верно, от размеров изображения размеры ножа не меняются ...



[GRAYIUS]

ОБНОВЛЕНО(сорри, долго фотки грузил, и по работе отвлекли, не успел отредактировать во время)

вот фото, на котором видно, что вилюшка одинакова при резке любых размеров, т.е. на мелких элементах она будет максимально вредить изображению; а на самом маленьком квадрате ее нет, т.к. это тестовый "рез" из-под плоттера, а не через ПО.

а на другом фото - как резал плоттер до переустановки ПО, все линии точные...

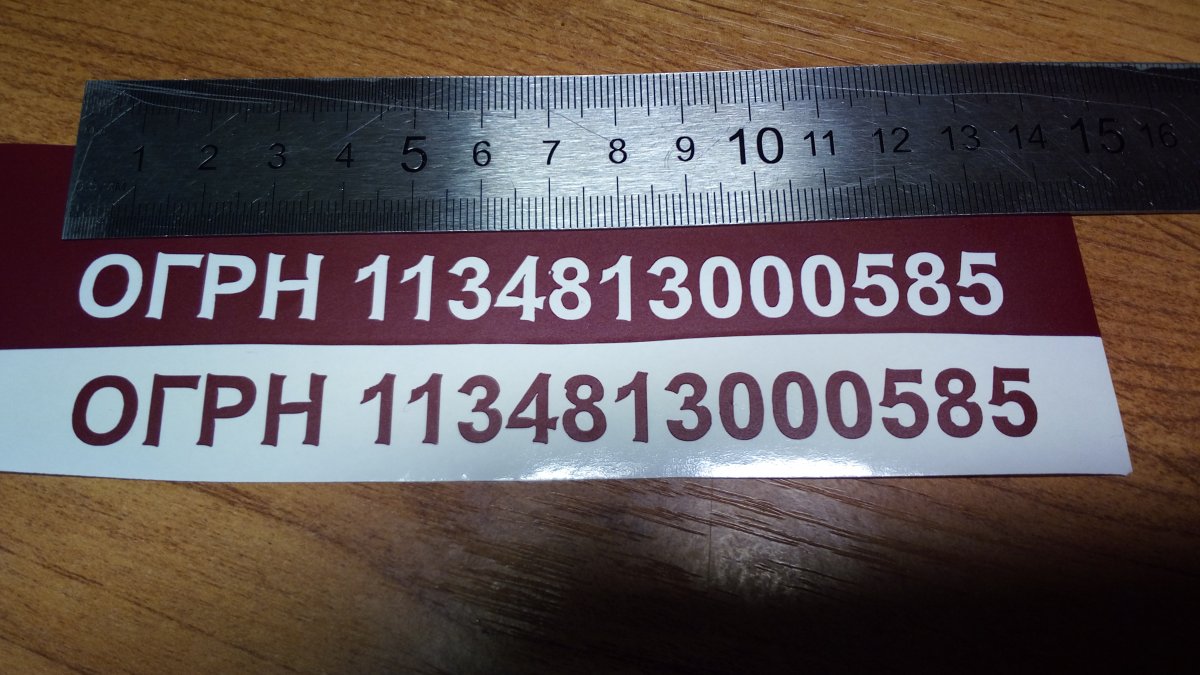

пока готовил ответ, переустановил еще раз ВинПССайн, и чудесным образом все прошло, рез снова стал нормальным(3е фото, сравните с фото из первого сообщения темы, разница огромна)

я так думаю, какая-то ошибка в параметрах offset, но по какой причине - не могу понять...
так что, проблема решилась сама собой, всегда бы и всем бы так))



[halkru]

ошибка в параметрах offset

Как раз он он формирует "вилюшку".
