Нужна помощь На кругах не совпадает начало с концом

[Vodolaz]

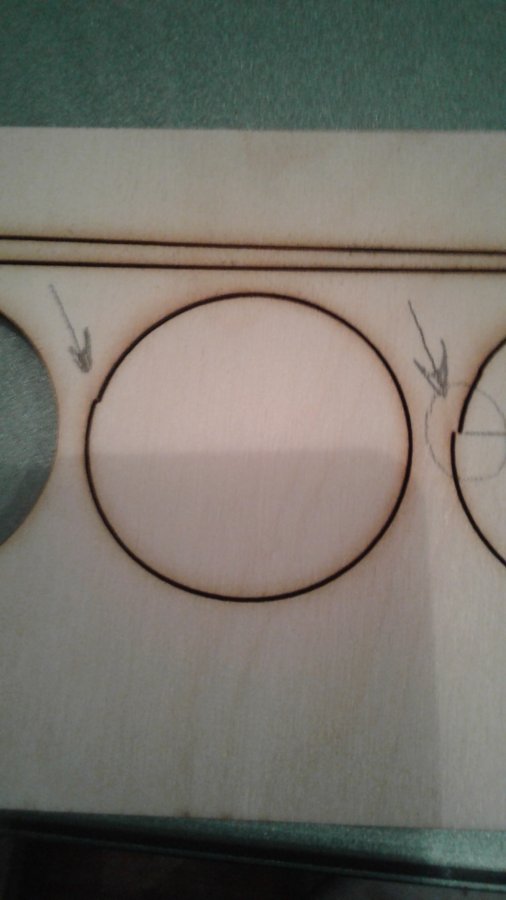

Добрый день. У нас китайский станок с полем 40х40. При резке кругов не совпадает начало с концом и резка линии по оси х удлиняется от оригинала примерно на 10 мм. Ремень натянут хорошо, люфтов на двигателе нет. Может ли быть виной материнка или что другое?



[halkru]

Здравствуйте. Механика станка какая и система управления?



[Vodolaz]

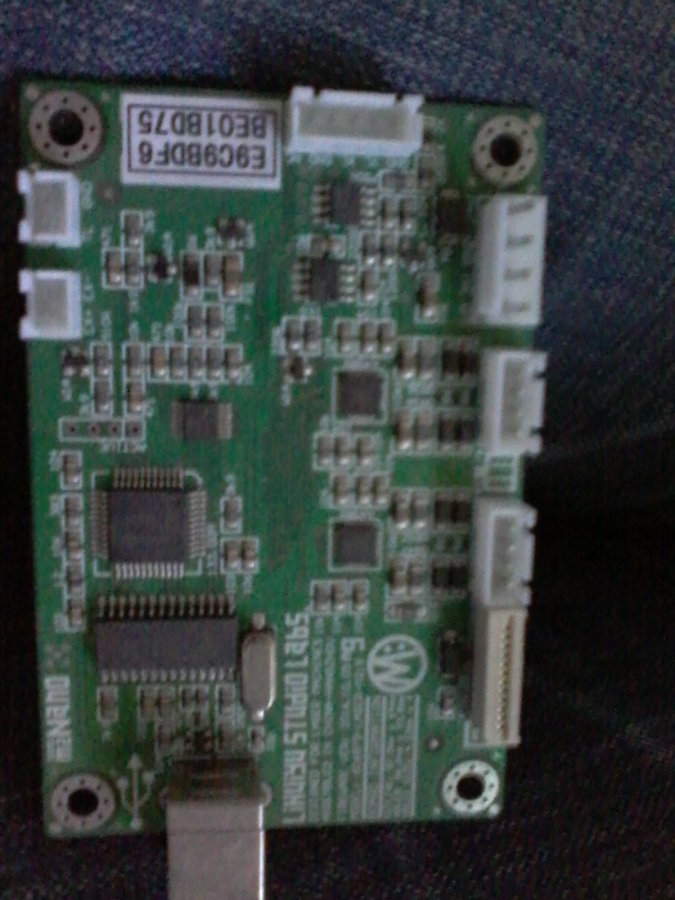

движки stepper motor №20151017 материнка nano которая сразу с дровами



[Vodolaz]

когда рукой передвигаю каретку по оси х ощущаются как бы рывки



[halkru]

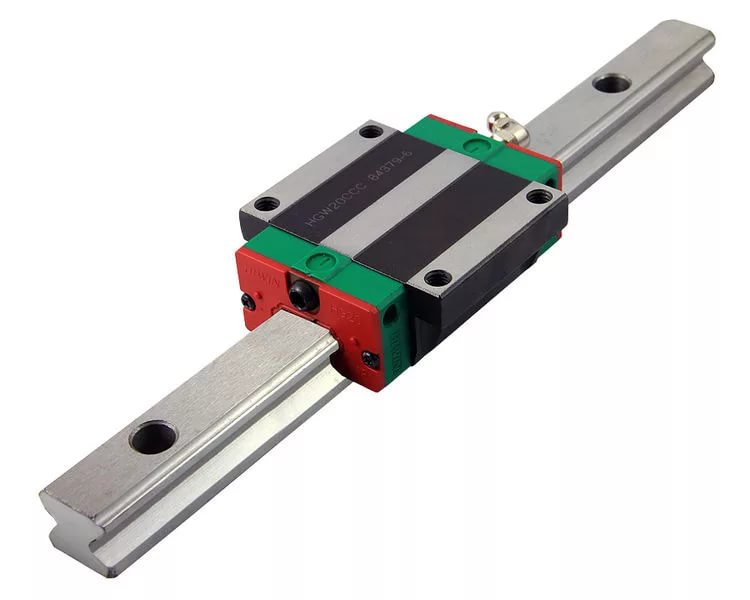

По оси Х какая направляющая?



[Vodolaz]

ось х



[halkru]

ось х



[Vodolaz]

да



[Vodolaz]

пробовал прорезать линии по горизонтали, отклонение от исходного размера примерно 7мм., по вертикали линии получаются норм



[Vodolaz]

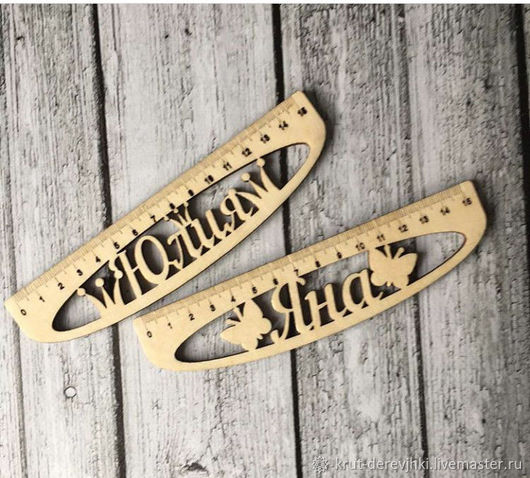

сейчас гравирую и режу линеки

если ориентация файла вертикальная все ок. если горизонтальная то полная печалька



[Servis]

ось х



[Servis]

Пришлите фото оси X или сообщите какая. Печалька в том, что мы не сдвинемся дальше, пока не будет больше информации от вас



[Vodolaz]

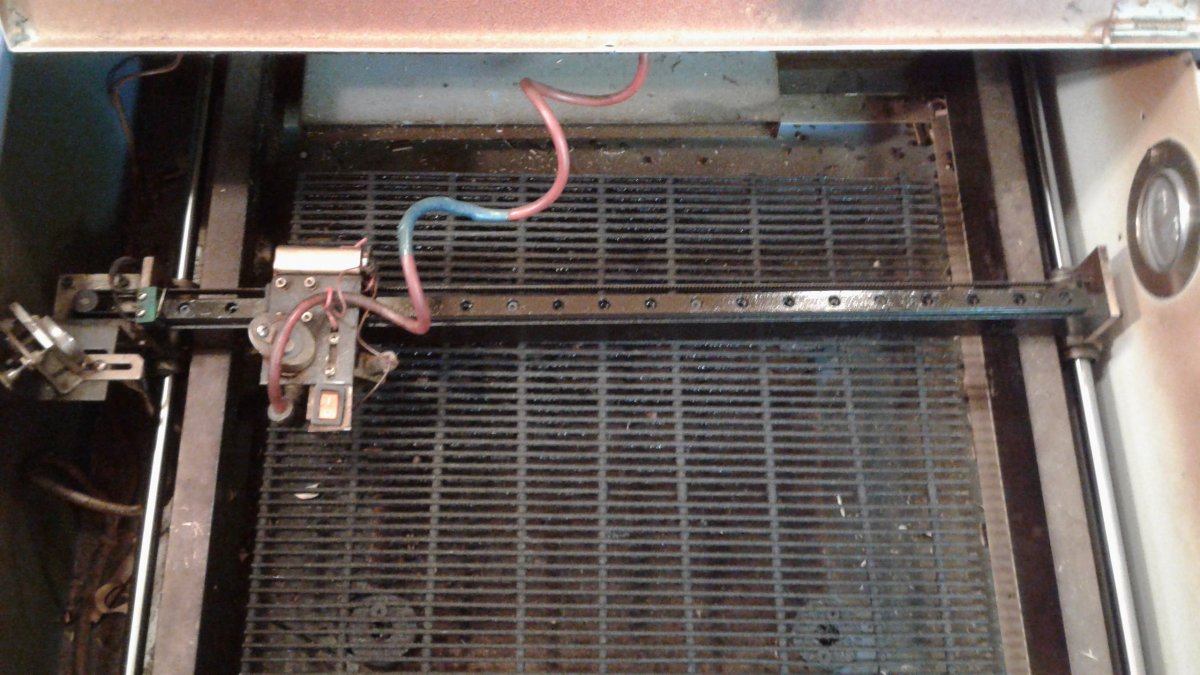

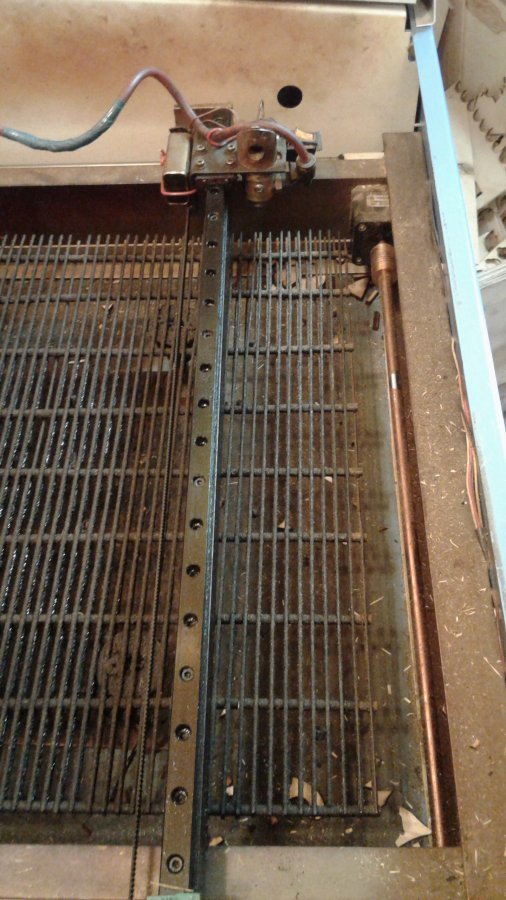

фото оси х



[Vodolaz]

как определить работоспособность данного подшипника? люфта нет



[Евген 29Вт]

Рывков не должно быть. Проверьте ролики, не перетянут или наоборот не затянут ли слишком ремень. Где мотор Х есть ли у вас ремень с натяжителем-проверить, самый дорогой вариант мотор Х (90%), снимите и вручную проверьте слышны ли скрипы или небольшие хрусты при вращении вручную.



[halkru]

фото оси х

Как все запущенно ... Откуда такой станок? Самостоятельная переделка оси Х ?



[Vodolaz]

от рывков избавились. немного перетянули ремень. при резке круга диаметром 90 в правом верхнем углу, круг режется овалом. увеличение размера по оси х на 5 мм. по оси у все хорошо. снимали мотор по оси х хрустов и скрипов не обнаружили. поменяли линзу не помогло. у нас есть запасная материнка как вы думаете может ли быть причина в ней?



[Евген 29Вт]

Врятли причина в материнке, мое мнение механика, если есть возможность у вас перекиньте мотор Х с мотором Y местами (если конечно все идентично), узнаете причину, либо исключите мотор.



[halkru]

у нас есть запасная материнка как вы думаете может ли быть причина в ней

99% нет, это сильное сопротивление в скольжении. Не замыкание - это полушаг двигателя скорее всего, тк в данной системе управления очень слабые драйвера привода ШД.



[Vodolaz]

у вас есть в наличичи шд? какой срок доставки по россии?
