Шаговый двигатель

[Vodolaz]

здравствуйте коллеги. подскажите пожалуйста как подобрать шаговый двигатель на лазерном гравере к4040. У нас стоят 17HM4410N-03AD и 17HM3448N-15AD. В интернете по номеру не получилось подобрать данные шд. По каким основным параметрам подбираются? или может кто нибудь может сказать какие аналоги нам подойдут? заранее всем спасибо за помощь.



[halkru]

По каким основным параметрам подбираются?

Здравствуйте, попробуйте по напряжению питания, обычно этого достаточно.



[Vodolaz]

как практическим путем определить напряжение питания на шд если на самом двигателе не написано?



[halkru]

как практическим путем определить напряжение питания на шд если на самом двигателе не написано?

По блоку питания, который питает драйвера ШД.



[Vodolaz]

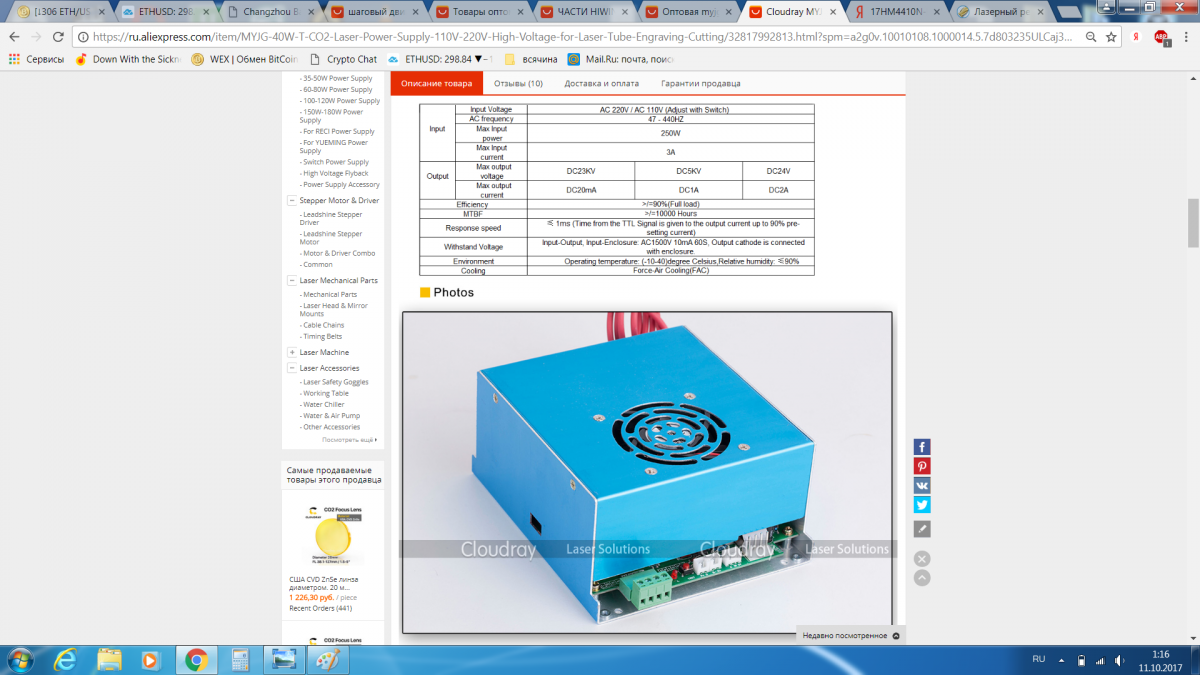

вот наш блок и параметры.



[Vodolaz]

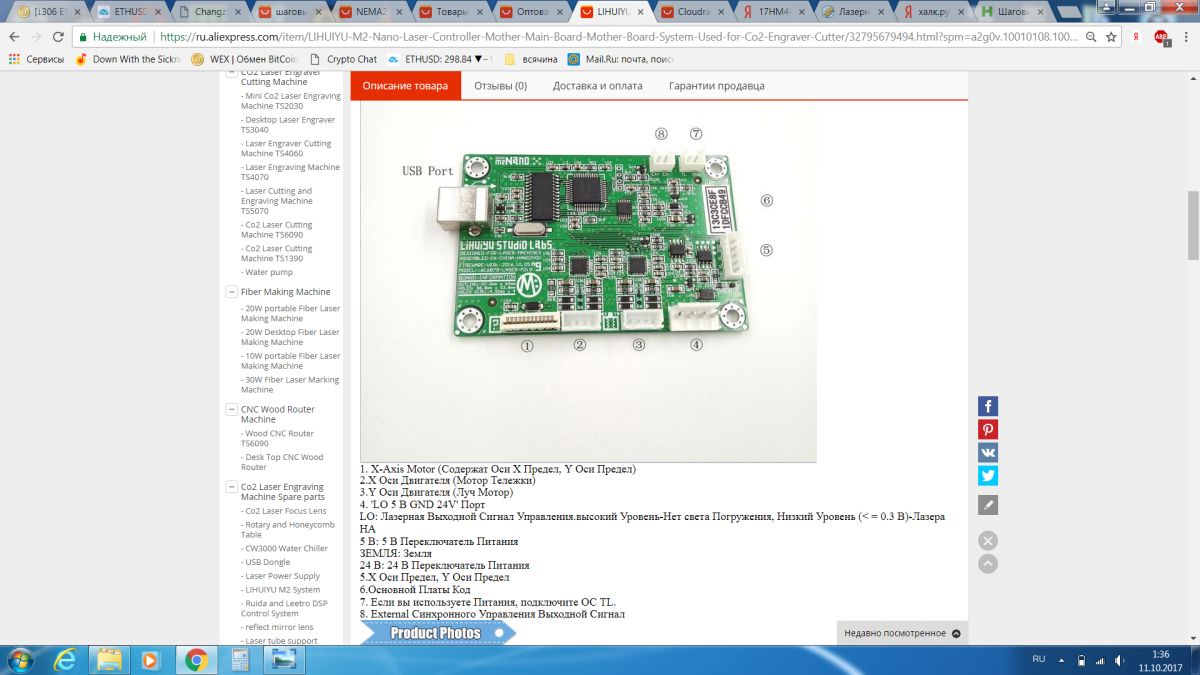

это материнка с драйверами. С блока на материнку идет 24в и макс. 3А



[Vodolaz]

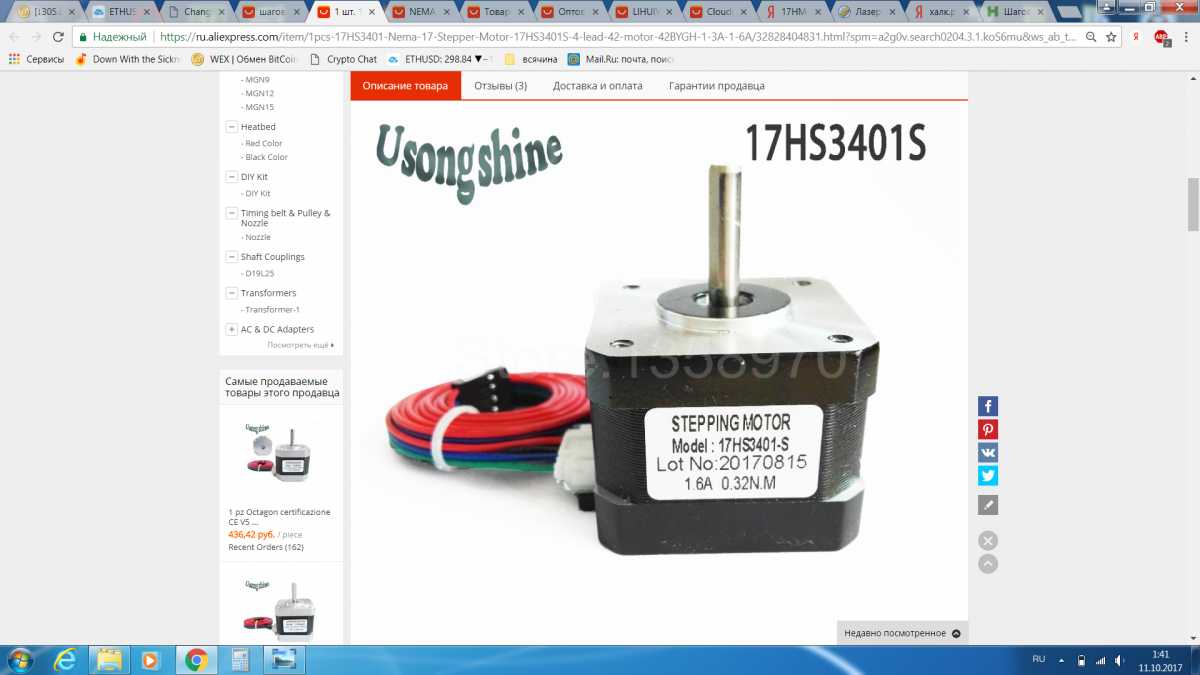

по габаритам подходит вот этот, но подружит ли он с нашими драйверами?



[halkru]

подружит ли он с нашими драйверами?

Подружит, в этом нет проблем.



[Vodolaz]

а как вы решили что" подружит"?



[Vodolaz]

нашел еще по габаритам подходяшие но у них ток 1.4А и 0.7А. как я понимаю в моей ситуации чем больще тем лучше но до 3А



[halkru]

как я понимаю в моей ситуации чем больще тем лучше но до 3А

Не факт, надо смотреть на драйвера ШД (две микросхемы квадратные), на что они рассчитаны.



[Vodolaz]

на микросхеме написан предел?



[halkru]

на микросхеме написан предел?

На микросхемах должна быть маркировка, если не спилена - по ней посмотреть параметры микросхемы.



[Vodolaz]

на микросхеме маркировка 498BET AT629 598L. В интернете перелопатил много информации, но так и не получилось найти ее параметры. Подскажите пожалуйста если мне взять мотор который подходит по габаритам и током 1,3А будет ли он корректно работать в паре с моим двигателем по оси У ?С какими подводными камнями я смогу столкнуться?



[halkru]

на микросхеме маркировка 498BET

Не правильно прочитали маркировку - это 4988ET, вот даташит на него, до 2 А работает.



[halkru]

до 2 А работает

Возможно, потребуется установка радиатора.



[Vodolaz]

радиатор для охлаждения драйвера?



[halkru]

радиатор для охлаждения драйвера?

Да, конечно.



[Vodolaz]

может есть смысл менее мощный мотор подобрать?



[halkru]

может есть смысл менее мощный мотор подобрать?

Возможно, т.к. надо еще смотреть нагрузочную способность БП на предмет возможности выдачи 4А.
