Настройка качества гравировки ezcad

Crimson

Новый пользователь
Доброго времени! Недавно купили лазер. Настроили, но есть сомнения по поводу качества гравировки. Впечатление что лазер не работает на полную силу. Тоесть луч как-бы гравирует "неглубоко/нешироко". Подскажите пожалуйста, где можно настроить силу/глубину/насыщенность (самого луча) гравировки?
Кажется что нужно сделать одну строчку гравировки толще..
Скорость, силу, частоту меняли, но это не дает желаемого эффекта как на других лазерах. Может есть еще другие настройки которые отвечают за настройку толщины строчки?
заранее благодарен


Crimson

Новый пользователь

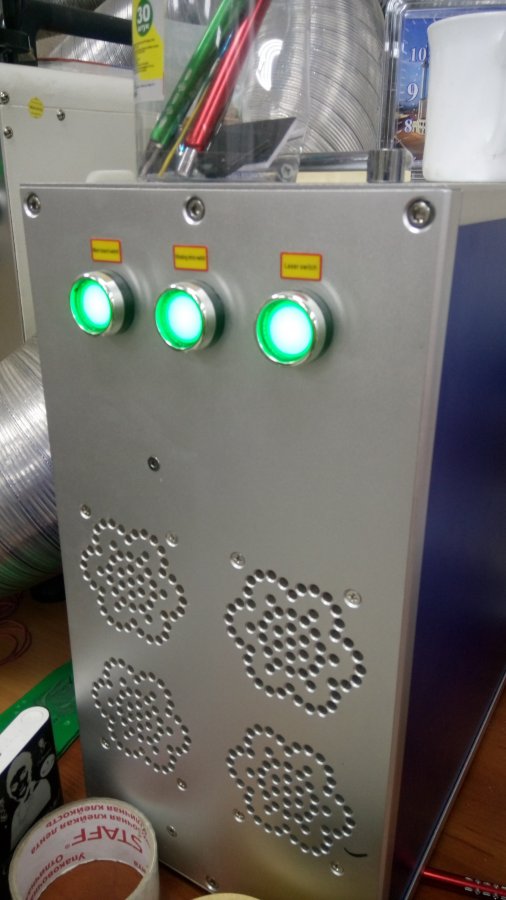

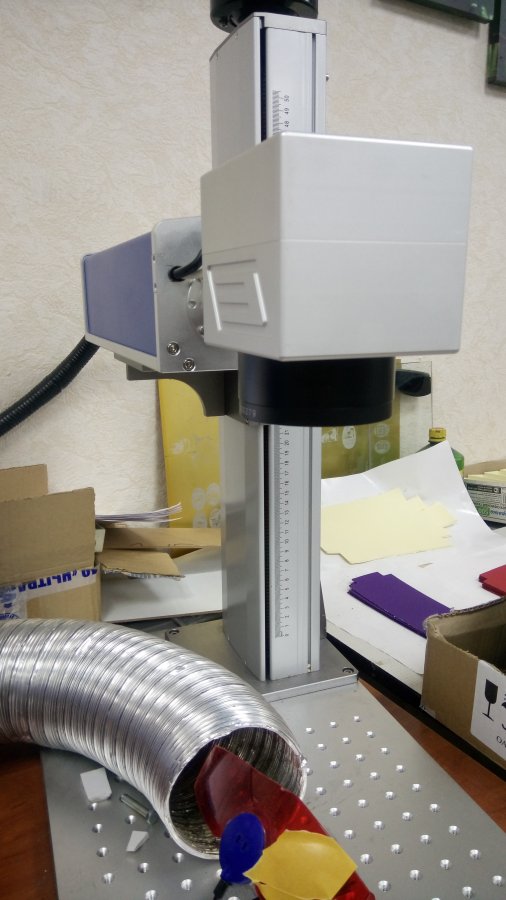

Такой лазер


Вложения

  • DSC_1853.jpg
    67,8 KB · Просмотры: 968
  • DSC_1854.jpg
    71,3 KB · Просмотры: 812

MaxiMarker

Профи
Настроили, но есть сомнения по поводу качества гравировки.

Сразу вопрос №1 - чего настраивали ? По идее, установка уже должна идти от продавца настроенная...

Впечатление что лазер не работает на полную силу. Тоесть луч как-бы гравирует "неглубоко/нешироко". Подскажите пожалуйста, где можно настроить силу/глубину/насыщенность (самого луча) гравировки?

"Неглубоко" - это зависит от параметров гравировки, какие Вы поставите (мощность, скорость и частота).
"Нешироко" - это в первую очередь зависит от установленной линзы.

Сила луча - это указываемая мощность в процентах (в программе).
Глубина зависит от мощности, скорости и количества проходов.
Насыщенность.... немного не для лазера, больше для фото подходит.

Кажется что нужно сделать одну строчку гравировки толще..

Нет такого параметра в данном типе лазера, как толщина линии. Косвенно немного зависит от мощности. А так, для каждой линзы толщина берётся из дата шита на неё.

Может есть еще другие настройки которые отвечают за настройку толщины строчки?

Ответ см. выше.

Причиной падения мощности может быть неправильное проецирование луча от коллиматора на 1-е зеркало сканаторной головки. Тут на форуме это уже обсуждалось. Поищите...


Жека

Активный участник
Доброго времени! Недавно купили лазер. Настроили, но есть сомнения по поводу качества гравировки. Впечатление что лазер не работает на полную силу. Тоесть луч как-бы гравирует "неглубоко/нешироко". Подскажите пожалуйста, где можно настроить силу/глубину/насыщенность (самого луча) гравировки?
Кажется что нужно сделать одну строчку гравировки толще..
Скорость, силу, частоту меняли, но это не дает желаемого эффекта как на других лазерах. Может есть еще другие настройки которые отвечают за настройку толщины строчки?
заранее благодарен
Привет. попробуйте скорость 200, мощьность 100, частота 20.
Заливка 0.04, поворот 45 градусов и проходов 20 поставить.
если лазерн норм будет все ок


Pavel_g

Активный участник
Больше похоже на отсутствие фокусировки, судя по фото у вас линза 200 на 200, она сама по себе снижает мощность луча. Потому советую запустить гравировку и поиграть с фокусом пока искры не полетят. И конечно хотелось бы узнать на каком материале у вас проблемы? От этого тоже зависит.
