Делюсь опытом Настройка параметров для глубокой выборки в программе maxmarking

halkru

Константин

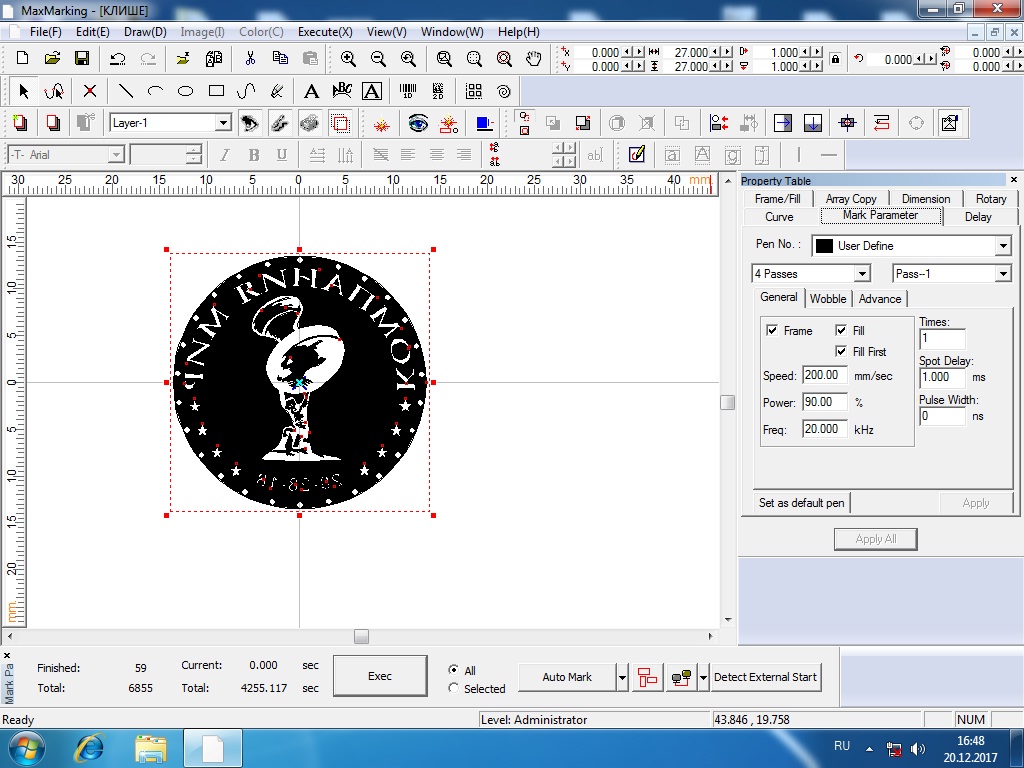

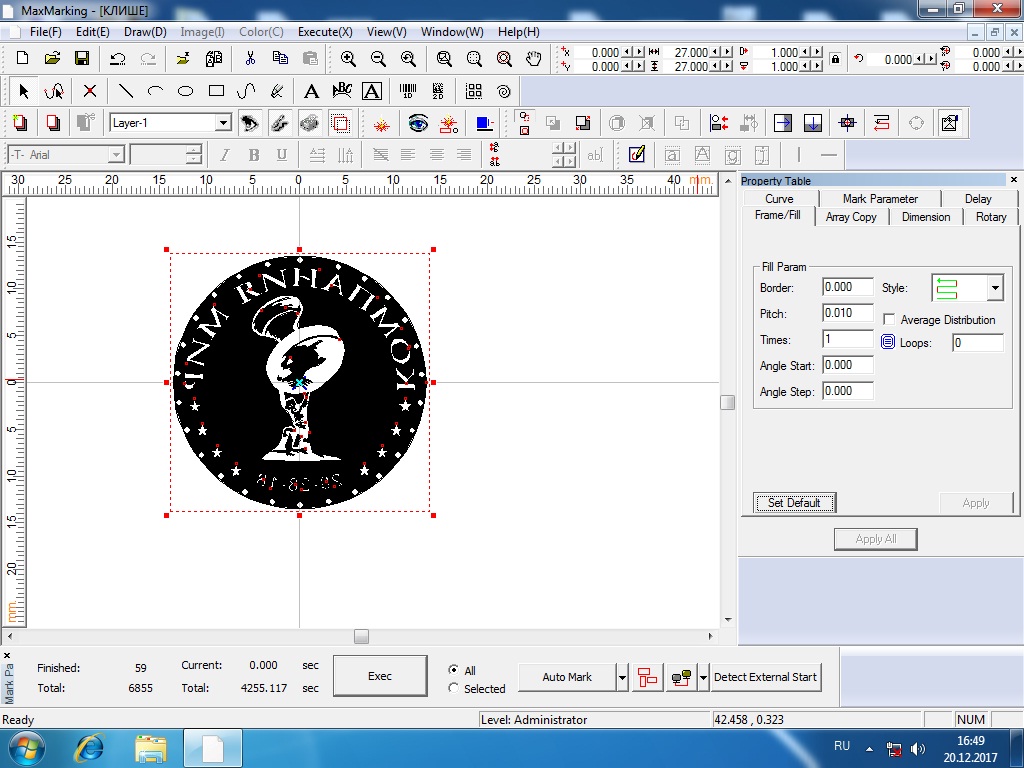

Скриншоты программы по заданию разных заполнений и параметров гравировки
2017-12-20_134936.png 2017-12-20_134835.png


Askonee

Новый пользователь

Вложения

  • 22222222.jpg
    210 KB · Просмотры: 854
  • 111111111111.jpg
    218 KB · Просмотры: 957

halkru

Константин
Действительно, это первая версия программы.
Порядок тогда следующий, например пишем надпись (создаем, импортируем рисунок), копируем и вставляем его. Получаем 2а объекта друг над другом.


halkru

Константин

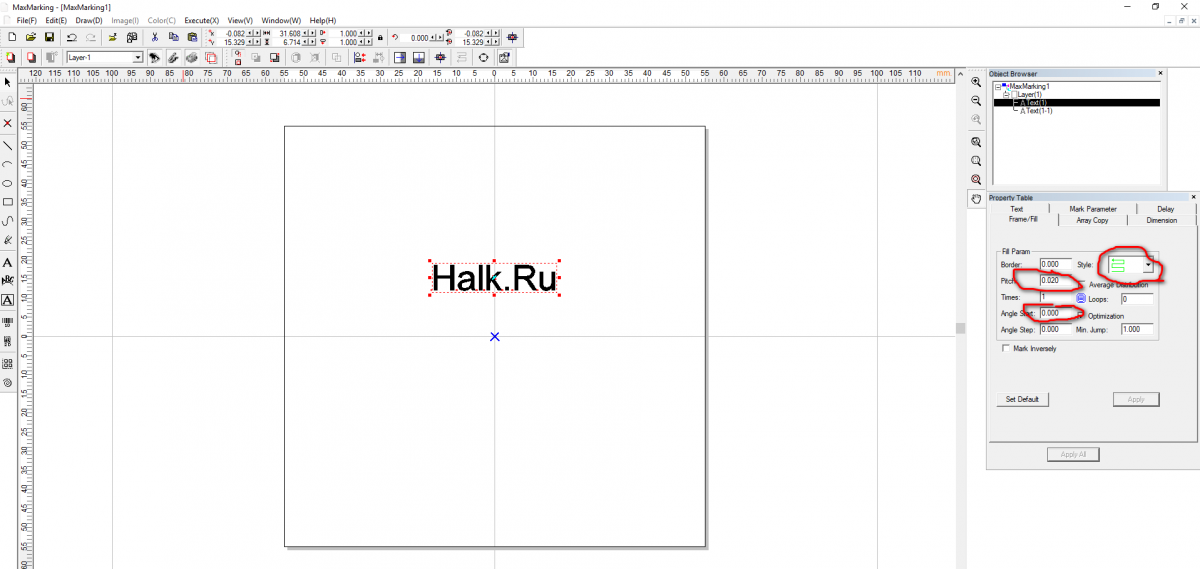

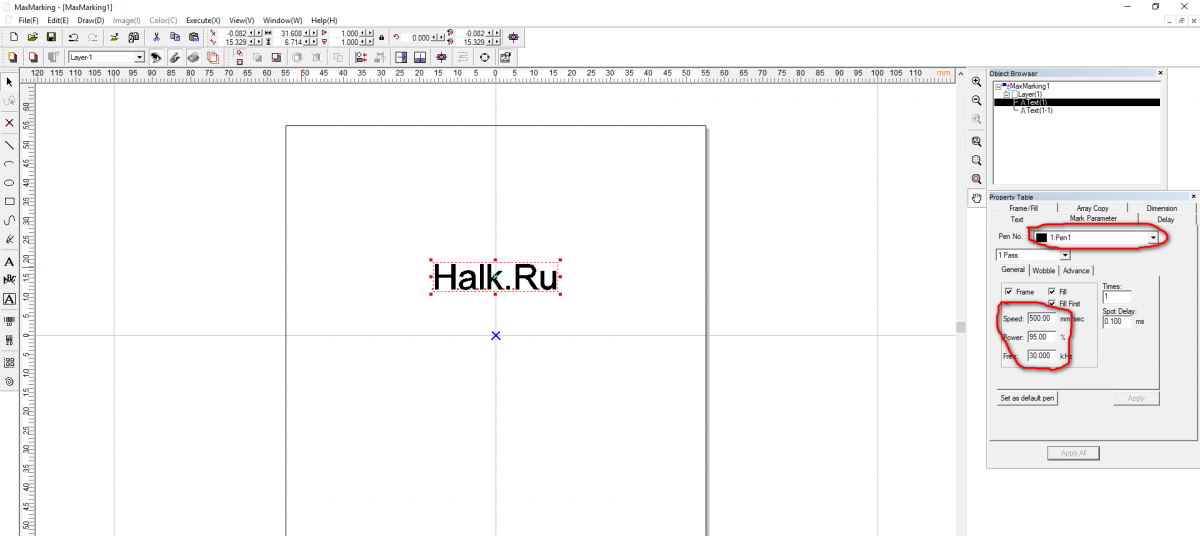

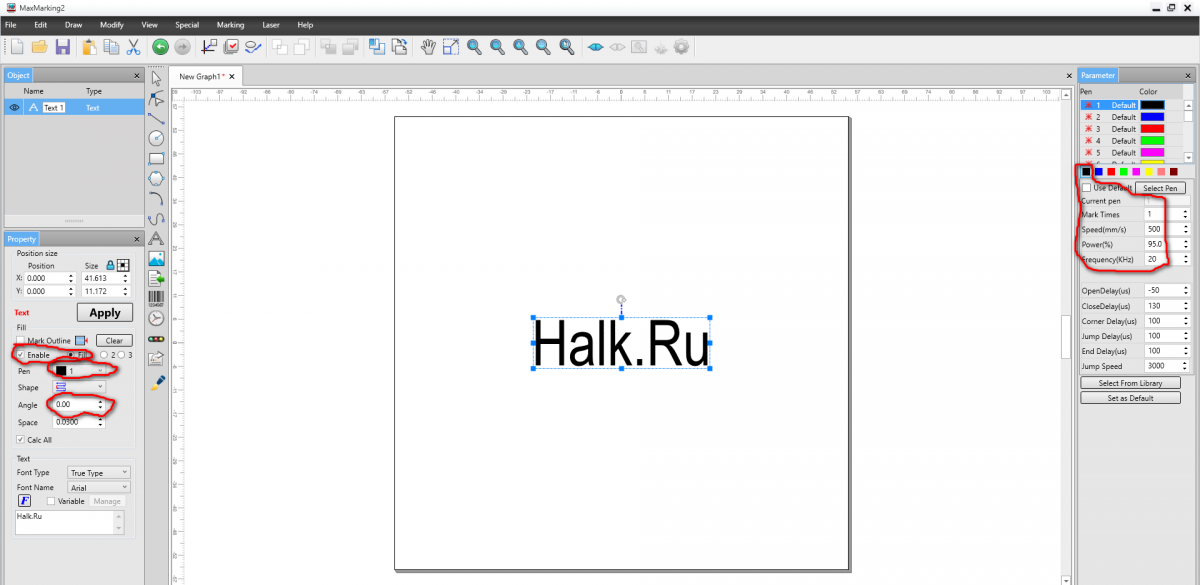

Устанавливаем параметры заливки и гравировки для первого объекта
2017-12-22_111930.png 2017-12-22_111959.png


halkru

Константин

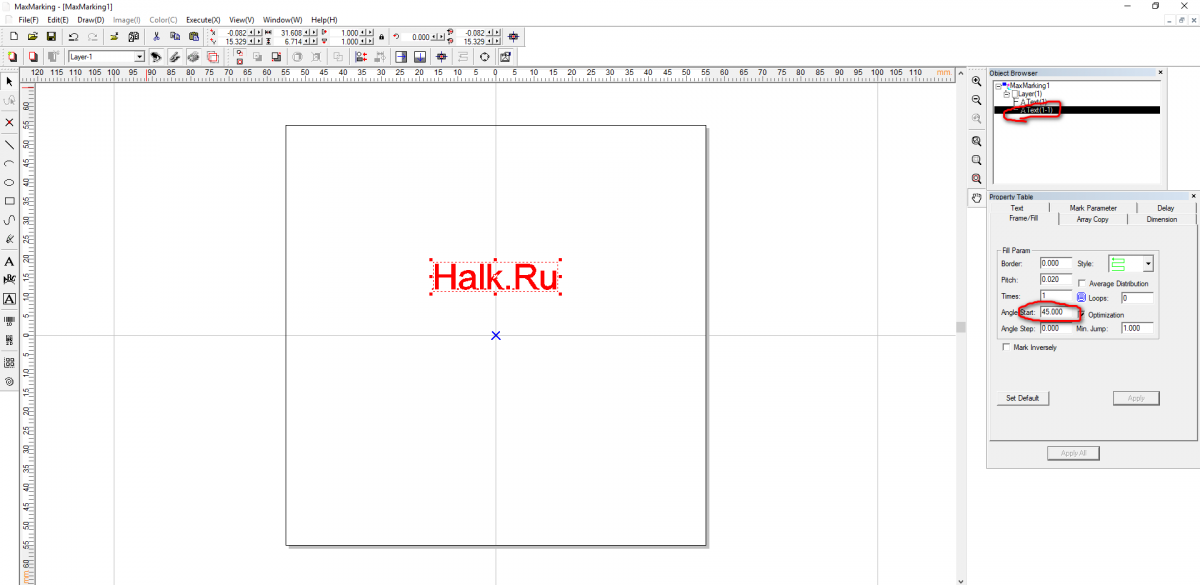

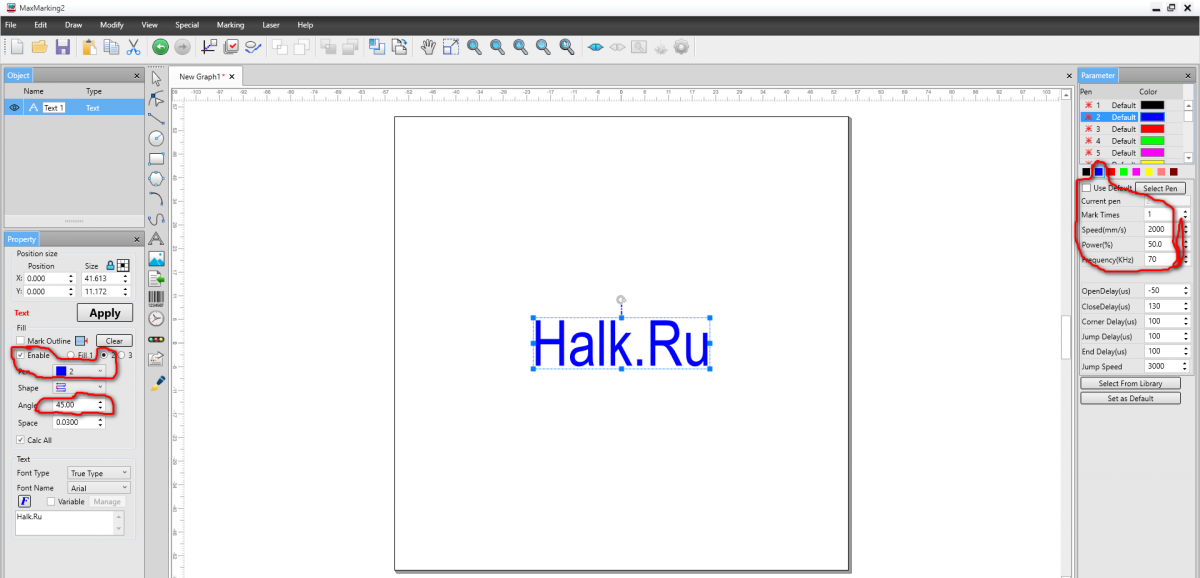

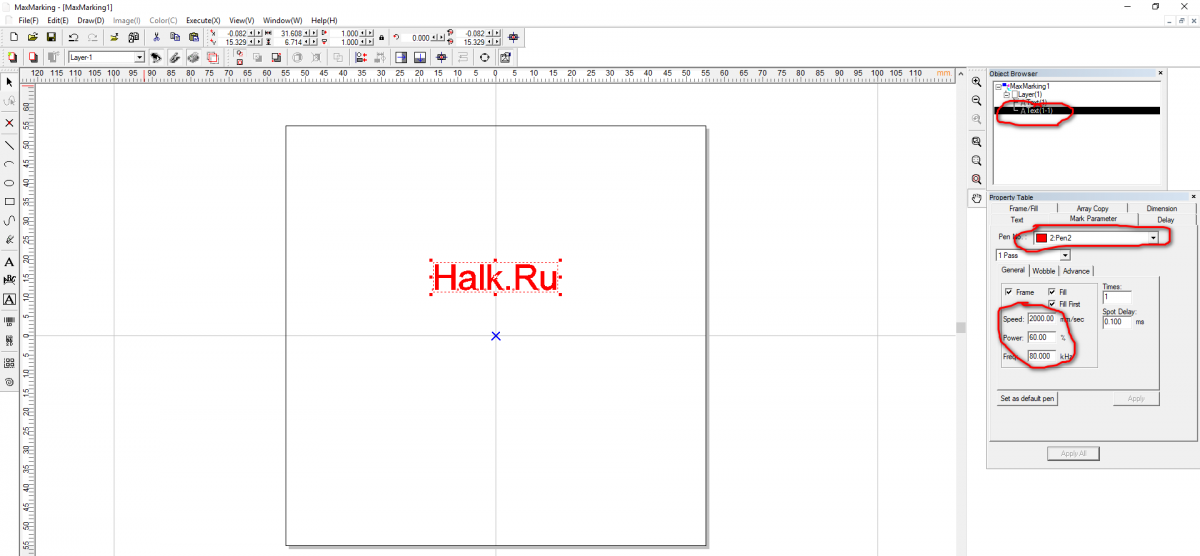

То-же самое делаем для второго, с заливкой под 45% и быстрым проходом (сбитие окалины)
2017-12-22_113004.png 2017-12-22_113131.png


Magic

Новый пользователь
Добрый день подскажите пожалуйста, параметры приведены для, какого материала а также для какой мощности станка, дело в том что пробовал заглубится в латунь для изготовления сургучевой печати, и результат не впечатлил... Также очень волнует момент с фокусом, нужно ли корректировать по мере углубления?


LexYalt

Участник
Для пломбиров и сургуча использую на станке 20вт линза110 основной проход 150 95 20, очистка 1000 70 70 4-5 циклов по 4 прохода (то есть всего 15-20 проходов) этого хватает на глубину 0,4-0,5мм и для пластилина и для сургуча и для ШОКОЛАДА!


Magic

Новый пользователь
Для пломбиров и сургуча использую на станке 20вт линза110 основной проход 150 95 20, очистка 1000 70 70 4-5 циклов по 4 прохода (то есть всего 15-20 проходов) этого хватает на глубину 0,4-0,5мм и для пластилина и для сургуча и для ШОКОЛАДА!

Спасибо за ответ, а вы используете латунь? или же нерж? А также 0,4-0,5 достаточно? я думал что нужно выбирать минимум миллиметр (но это так только по фото в инете), это мой первый опыт подобного изделия. И как на счет фокуса?


LexYalt

Участник
1 мм глубина для этих изделий это избыточно много. Когда делаю их механически придерживаюсь следующих параметров - для плашек пломбираторов под свинец гл. 0,3мм, для пломбиров под пластилин гл. 0,4мм, для печаток на сургуч гл. 0,5мм. Благо в механике на какую глубину траекторию создал, ту и получишь.
Да еще, если лазером, хорошо пару последних проходов пройти на меньшей мощности, скажем 400 70 20 и 1000 30 70 с совсем маленьким шагом 0,01-0,015мм, чтобы сделать более однородную поверхность.


Magic

Новый пользователь
Спасибо
Посмотрите мою "пробу пера") единственное ни как не придумаю как промерить глубину, все элементы очень мелкие вышли для "хвоста" штангена... И наверное из-за этого пластилин всеже налипает... Но ничего все же опыт теперь понял что элементы должны быть значительно крупнее


LexYalt

Участник
Конечно, элементы на печатях для сургуча и пластилина не должны быть сильно мелкие.


otts_xs

Активный участник
Мы на лазере делаем только очень мелкие клейма из латуни, в последних высота символа была 0,5-0,7мм. Для фрезера это не достижимый размер. Глубина получилась примерно 0,2 мм. Прочесть можно только с помощью лупы.


LexYalt

Участник
Механикой делать пломбиры для пластилина и сургуча конечно предпочтительней. За счет угла гравера создаётся конусность стенки, а это в том числе дает лучший отлип от материала, чтобы такое лазером сделать надо уже 3Д модель загружать. Но лазером простой пломбир (крупный текст, кружок и пару цифр в центре) делать получается быстрее, чем механикой в 2-3 раза.


Alb16

Активный участник
Давно висел вопрос, всё хотел спросить. Для создания 3Д модели используется Арткам. В этой программе я не силён, не было необходимости работать вплотную. Возможно ли для однотипных изделий создать одну модель-шаблон и затем открыв в Арткаме только менять значения? Например, пломбир с одним текстом по кругу и меняющимися цифрами в центре.


otts_xs

Активный участник
Мы используем Corel Draw. В ArtCam нарисован круг соответствующий центру патрона на станке, вектор круга заблокирован и созданы все УП для разнообразных гравировок. Далее в Corel создается макет и экспортируется в dxf. Импортируем, зеркалим и помещаем в центр круга, применяем нужную УП и на станок. Как-то так в общем


Yri71

Участник
Добрый день форумчане, а магний волоконником кто-то обрабатывал? как он себя ведет?


LexYalt

Участник
Делаю лазером клише для тиснения из стандартного магния для гравировки, нормально обрабатывается.


otts_xs

Активный участник
Делаю лазером клише для тиснения из стандартного магния для гравировки, нормально обрабатывается.
А как обрезаете потом? лазером долго вырезать клише.
Где можно купить магний для гравировки?
Несколько лет назад покупал магний в Бронко. Питерская контора
