Нужна помощь Настройка поворотника

[SergiusK]

Может кто знает, как регулировать напряжение переключателями (красные)? Отказывается крутиться. С подключением все нормально.



[MaxiMarker]

Может кто знает, как регулировать напряжение переключателями (красные)?

С вероятностью 99% этими переключателями (красными, как Вы их назвали) напряжение не регулируется.
Обычно ими задают рабочий ток на двигателе (комбинация из 3-х переключателей слева), уменьшение тока вдвое на двигателе в режиме простоя (четвёртый переключатель слева) и дробление шага (комбинация из четырёх переключателей справа).
Так сделано на подавляющем большинстве драйверов шаговых двигателей.

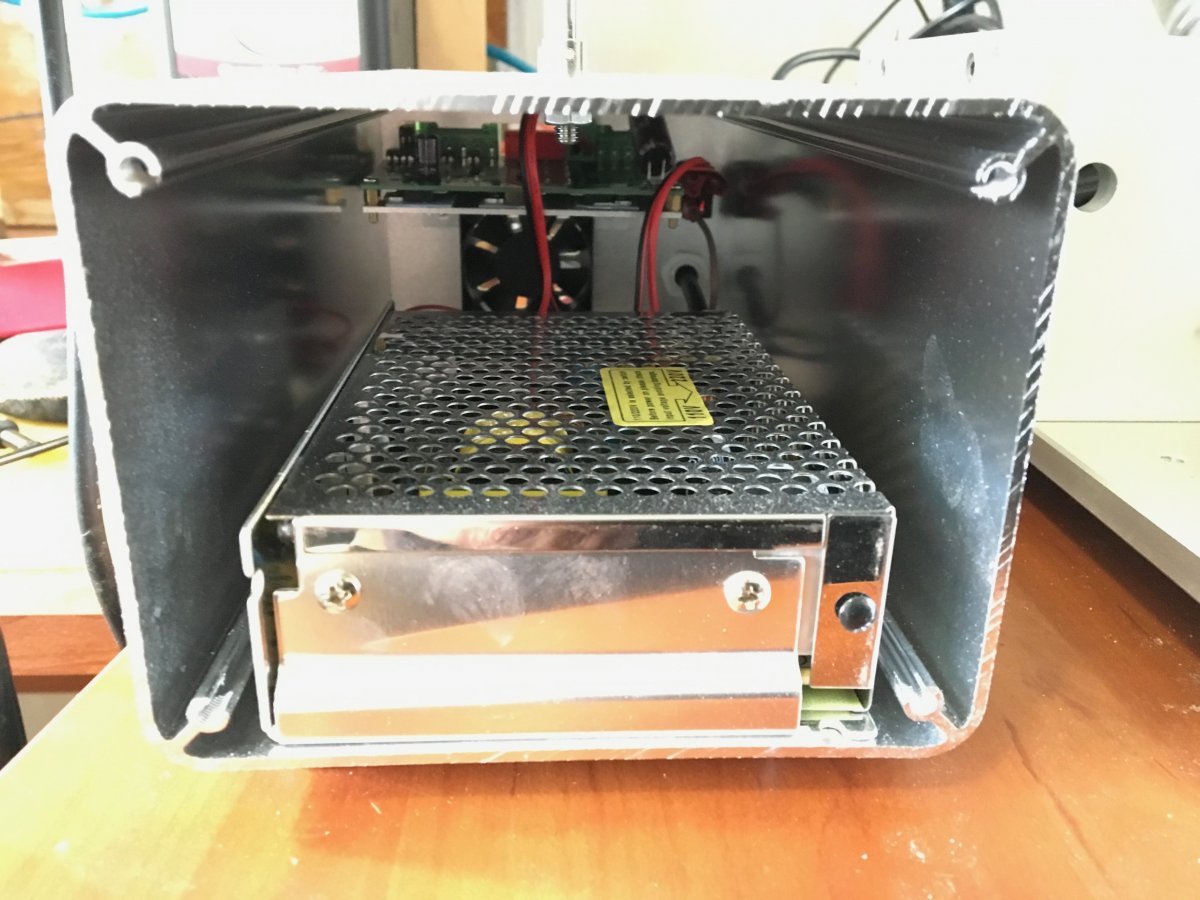

И судя по всему - это он и есть, только установлен внутри корпуса с блоком питания.



[SergiusK]

Спасибо. Судя по всему, эти переключатели не влияют на его работоспособность? Могу навредить управляющей плате?



[MaxiMarker]

Судя по всему, эти переключатели не влияют на его работоспособность?

Влияют на функционирование. Там должно быть всё корректно выставлено. То есть тот ток, на который расчитан мотор устройства - это раз. Два - количество импульсов на 1 оборот должно быть выставлено в программе такое же, как Вы его выставите на драйвере.

Могу навредить управляющей плате?

С управляющей платы (контроллера) сигналы управления идут на драйвер, а не наоборот. Сжечь выходы STEP/DIR на контроллере при таком подключении сложно.



[SergiusK]

Описания нет, китаец молчит. Огорчение.



[MaxiMarker]

А какое Вам нужно описание ? Там всё достаточно просто. В том числе и подключение.



[SergiusK]

Подключил, не крутится.



[MaxiMarker]

Подключил, не крутится.

Это всё общие слова... Что значит не крутится ? Оно и не должно крутиться, как центрифуга сразу при включении .

Само устройство вращения проверить просто. При включении питания патрон должен встать в режим токового удержания, то есть от руки не должен легко проворачиваться. Если такого не происходит, то либо мотор сгорел (крайне редко бывает), либо драйвер неисправный. Это первое, что нужно проверить.



[MaxiMarker]

И вообще, на контроллер бы глянуть Ваш... который в станке стоит.
А то слишком мало информации.



[SergiusK]

Читал, спасибо. Подключил по Вашему совету. Двигатель удерживается при включении, драйвер в эксплуатации не был, новый.



[MaxiMarker]

Тогда описывайте все дальнейшие действия подробно - что, как, где и в какой последовательности делаете.
Иначе будем долго играть в "Угадай мелодию" ...



[SergiusK]

вот



[SergiusK]

Дохожу до "F1" и никакой реакции.



[MaxiMarker]

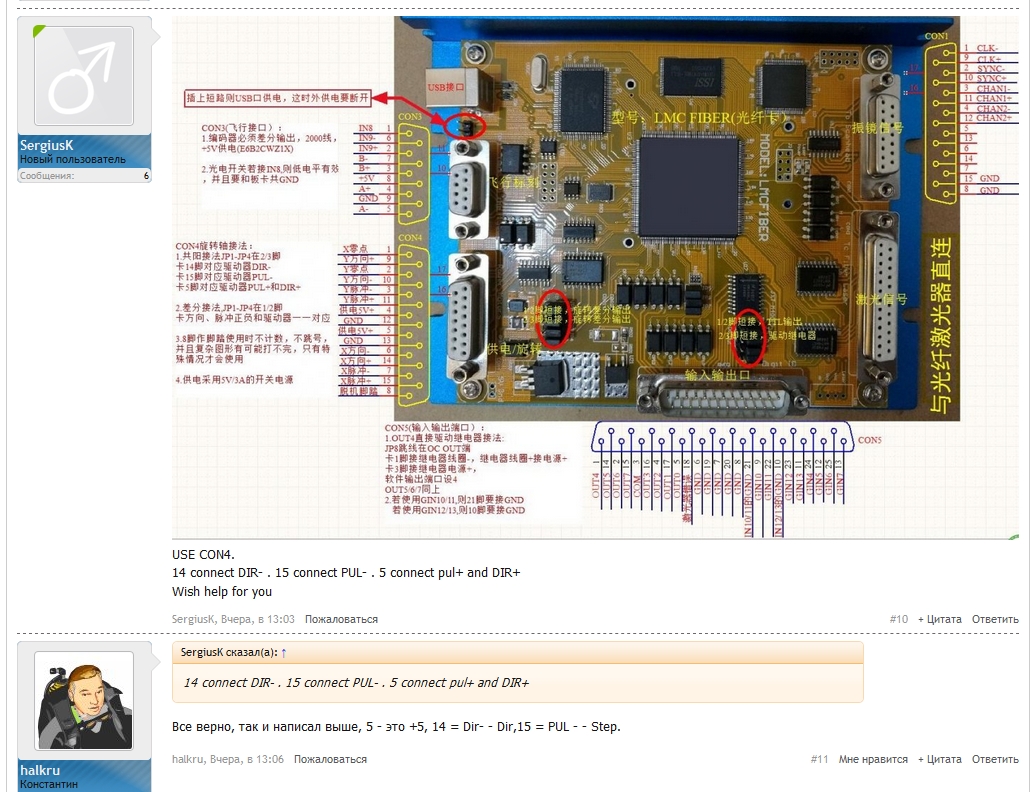

Это именно Ваш контроллер (жёлтый) ? У Вас стоит точно такой же ?



[SergiusK]

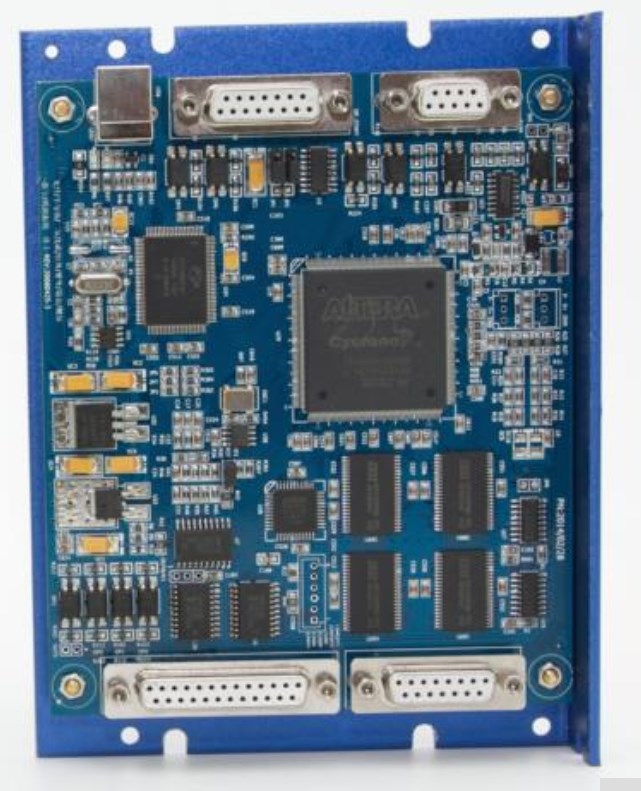

нет, такой.



[SergiusK]

CON4 - верхний левый



[MaxiMarker]

И как к нему (Con4) у Вас всё подключено ?
И ещё про F1 не понял... Сразу после загрузки программы нажимаете F1 и хотите, чтобы патрон закрутился ?



[SergiusK]

Нет, размечаю и включаю "красный луч" F1, с диаметром и т.д



[MaxiMarker]

Я уже писал...

Тогда описывайте все дальнейшие действия подробно - что, как, где и в какой последовательности делаете.
Иначе будем долго играть в "Угадай мелодию" ...



[SergiusK]

Дохожу до того момента, когда он должен показать разметку и никакой реакции. гравирует как на плоскости.
