Нужна помощь Сдвиг изображения при глубокой гравировке

[Максим Ю]

Всем привет!

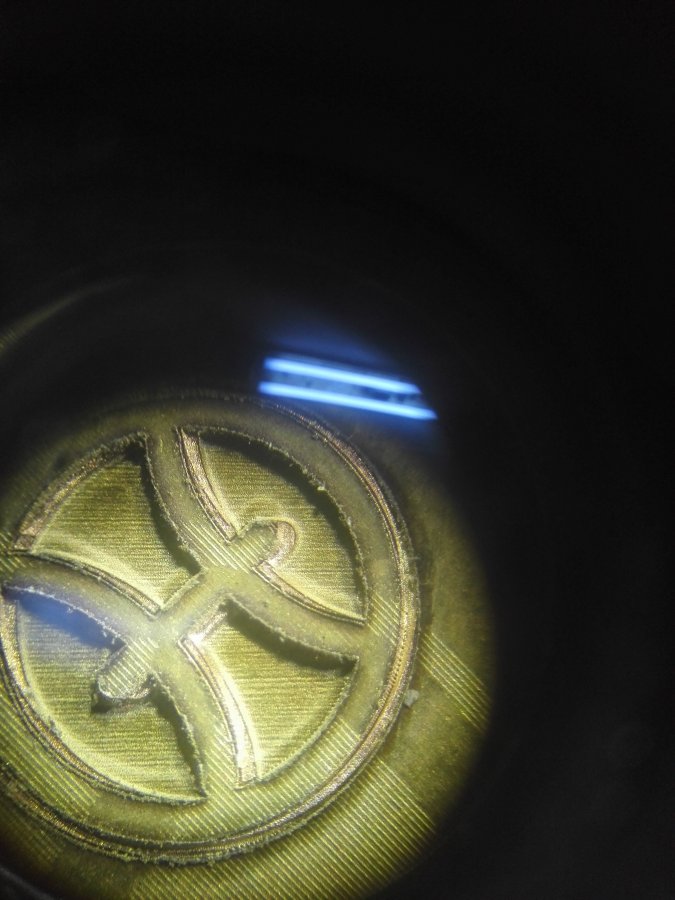

За несколько проходов сдвигается изображение. На фото гравировал 20 проходов двумя маркерами под разными углами.
Потом пробовал одним маркером, двумя маркерами, менял угол, не менял угол... картина повторяется
подскажите, что не так? Режимы гравировки или настройки лазера
Заранее спасибо!



[MaxiMarker]

За несколько проходов сдвигается изображение. На фото гравировал 20 проходов двумя маркерами под разными углами.
Потом пробовал одним маркером, двумя маркерами, менял угол, не менял угол...

Неоднократно писалось на этом сайте - если хотите, чтобы вам помогли, то выкладывайте максимум полезной информации...
А именно - какой станок, какие комплектующие, какая версия программы, какие настройки и т.д.
А лучше всего, выложите файл проекта *ezd. Тогда можно будет диагностировать (частично), что там у вас не так...



[MaxiMarker]

Иначе будете получать посредственные рекомендации, которые 50/50 помогут или нет.



[Максим Ю]

Изменил траекторию движения луча(кнопка ВИД(со стрелочками) теперь все норм



[mitinskaya]

Изменил траекторию движения луча(кнопка ВИД(со стрелочками) теперь все норм

Кнопка вид...? Не понятно. Можете пояснить?



[Wic_]

Изменил траекторию движения луча(кнопка ВИД(со стрелочками) теперь все норм

Такая же проблема, про кнопку не понял. Опишу подробно.

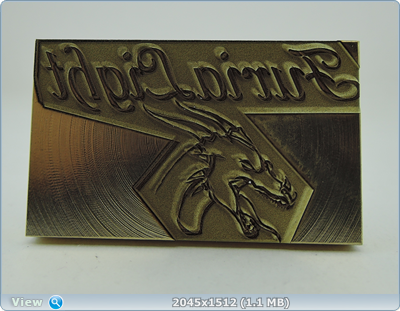

Гравирую бронзу, три прохода со сдвигом 33градуса. Первые два - 0.02/500/95/30 под 90 градусов, третий 0.01/1000/40/8. Станок Halk Fiber 30 Вт.
За тридцать проходов изображение сместилось на полтора мм. Что нужно сделать, чтобы исключить эту ошибку?
PS Про Кнопку Вид дошло, двунаправленный луч не подходит? Какой выбрать?



[Mol_s_off]

А смещение всегда в одном направлении?
Да, и не может быть частоты 8 у вашего станка(в третьем проходе, как я понял)!



[Wic_]

Да, смещение в одном направлении. Опечатка у меня - не 8 а 80.



[Mol_s_off]

Если изображение не по центру координат, то наклон луча может дает такой эффект.



[Wic_]

Изображение по центру,его размер 50х30, линза с полем 100 мм.



[halkru]

Первые два - 0.02/500/95/30 под 90 градусов, третий 0.01/1000/40/8

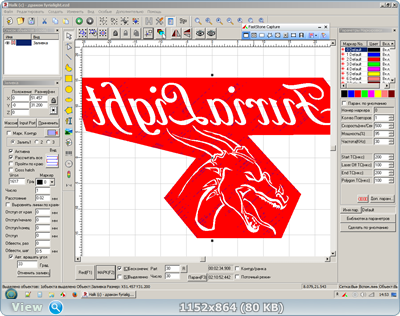

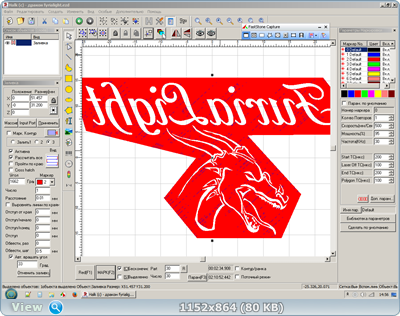

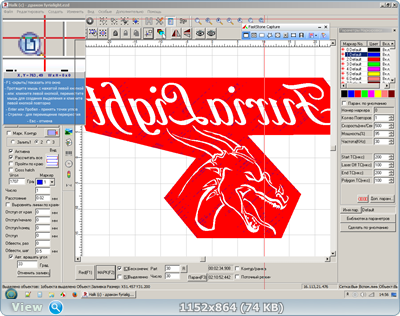

Судя по скриншотам все настройки для трёх слоёв одинаковые, за исключением красной, где шаг 0.01 против 0.02 первых двух.



[Wic_]

Может неудачно скрины снял, первые два одинаковые - сжигание металла (аналог включенной галочки cross hatch), третий подчистной 0.01/1000/40/80



[ZeroHour]

Здравствуйте, попробуйте Старт ТС и Энд ТС выкрутить больше 300, это к ТС, возможно и Wic_ тоже поможет



[sergmaks]

Такая же проблема, про кнопку не понял. Опишу подробно.
Гравирую бронзу, три прохода со сдвигом 33градуса. Первые два - 0.02/500/95/30 под 90 градусов, третий 0.01/1000/40/8. Станок Halk Fiber 30 Вт.
За тридцать проходов изображение сместилось на полтора мм. Что нужно сделать, чтобы исключить эту ошибку?
PS Про Кнопку Вид дошло, двунаправленный луч не подходит? Какой выбрать?

1. Про одинаковые маркеры в заливках Вам уже написали. Ставите разные маркеры, а все они "По умолчанию". В одной заливке только хетч другой. Разве что делали скрин без включения станка, но надписи о Демо режиме не видно. Но это к слову - на размер это не влияет.

2. Поиграйтесь с Рассчитать все - часто в подобных макет эта функция не ускоряет процесс, а наоборот замедляет .... и создает разные полосы не стыковок. Особенно это проявляется при автоповороте. Сделайте так - уберите автоповорот, поставьте штриховку 0.1 (чтоб видеть на экрене линии) под 0 град ...потом уберите Рассчитать все и приблизьте макет на экране и разглядите как легла штриховка...тоже сделайте с галочкой Рассчитать все ......потом поставьте галочку Кросс хетч и опять с Рассчитать все и без нее .....сразу увидите проблемы. Иногда лучше не пользоваться Автоповоротом и Рассчитать все. Но бывает, что без Рассчитать все пропускает некоторые области замкнутого вектора. Проверьте и напишите, пожалуйста, что получилось....



[Wic_]

2. Поиграйтесь с Рассчитать все - часто в подобных макет эта функция не ускоряет процесс, а наоборот замедляет .... и создает разные полосы не стыковок. Особенно это проявляется при автоповороте. Сделайте так - уберите автоповорот, поставьте штриховку 0.1 (чтоб видеть на экрене линии) под 0 град ...потом уберите Рассчитать все и приблизьте макет на экране и разглядите как легла штриховка...тоже сделайте с галочкой Рассчитать все ......потом поставьте галочку Кросс хетч и опять с Рассчитать все и без нее .....сразу увидите проблемы. Иногда лучше не пользоваться Автоповоротом и Рассчитать все. Но бывает, что без Рассчитать все пропускает некоторые области замкнутого вектора. Проверьте и напишите, пожалуйста, что получилось....

Кросс хетч с некоторых пор заменяю на два одинаковых слоя с одним отличием, вторая заливка поворот на 90 град. Все из за того, что на сложных объектах кросс хетч может залить лишний участок. С двумя слоями такого нет.



[sergmaks]

Кросс хетч с некоторых пор заменяю на два одинаковых слоя с одним отличием, вторая заливка поворот на 90 град. Все из за того, что на сложных объектах кросс хетч может залить лишний участок. С двумя слоями такого нет.

Да, тоже так делаю в некоторых случаях. Со сдвигом решилось? Может просто вибрация? Или металл ведет от нагрева?



[Wic_]

Со сдвигом решилось? Может просто вибрация? Или металл ведет от нагрева?

В первый раз думал на вибрацию, вторую заготовку закрепил на двухсторонний скотч, а результат схожий. Больше не пробовал этот файл, все же 5 часов работы. Глубокую гравировку с теми же параметрами тестировал на небольших рисунках, все нормально.



[Mol_s_off]

Ну если 5 часов непрерывной работы - это уже и сканаторы греются, вот вам и искажение!!!



[sergmaks]

двухсторонний скотч

....его поведет при нагреве! ....Лучше жестко фиксировать - прикручивать, прижимать, магниты ....я еще теплоотвод использую - заготовка лежит на мокрой ткани ....



[Wic_]

....его поведет при нагреве! ....Лучше жестко фиксировать - прикручивать, прижимать, магниты ....я еще теплоотвод использую - заготовка лежит на мокрой ткани ....

Тоже иногда использую магниты, про теплоотвод буду иметь ввиду.

Ну если 5 часов непрерывной работы - это уже и сканаторы греются, вот вам и искажение!!!

На самом деле проблема появлялась раньше, да и гравировал я с небольшими перерывами, но в любом случае спасибо, буду на это обращать внимание.
