Обсуждение Проблемы при маркировке

jdai174

Новый пользователь
Здравствуйте!

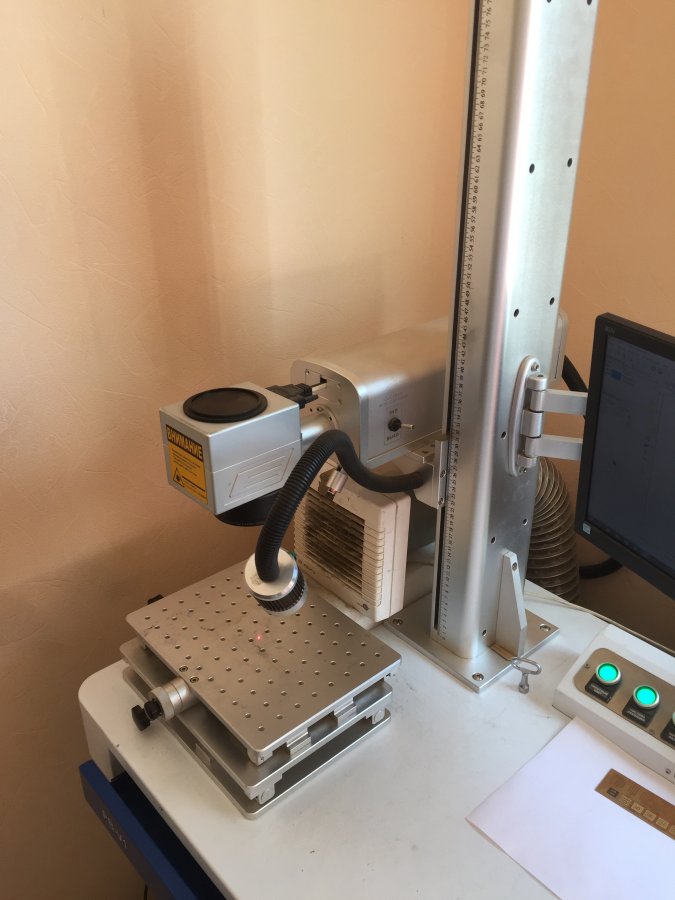

После года эксплуатации лазерного волоконного маркера возникли проблемы. Сразу опишу состав оборудования:
1) излучатель raycus
2) сканатор sino-galve
3) софт ezcad 2.12.0
Теперь суть проблемы:

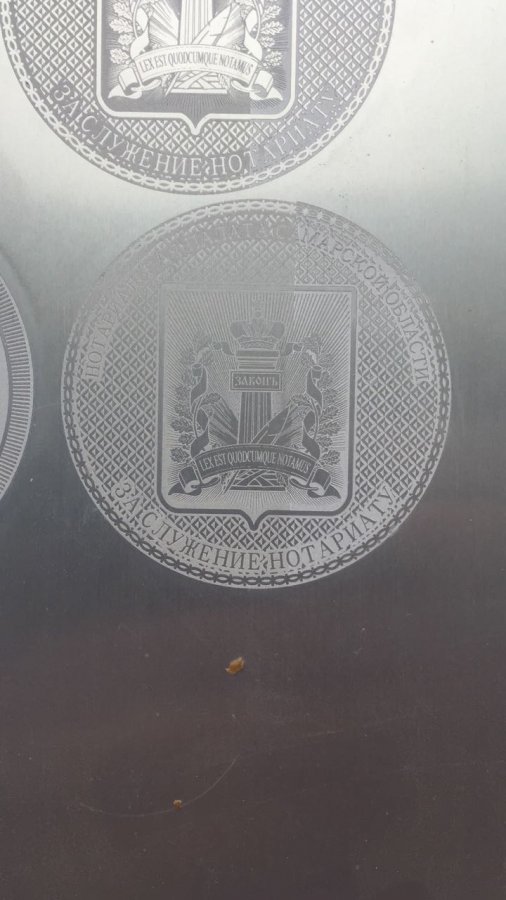

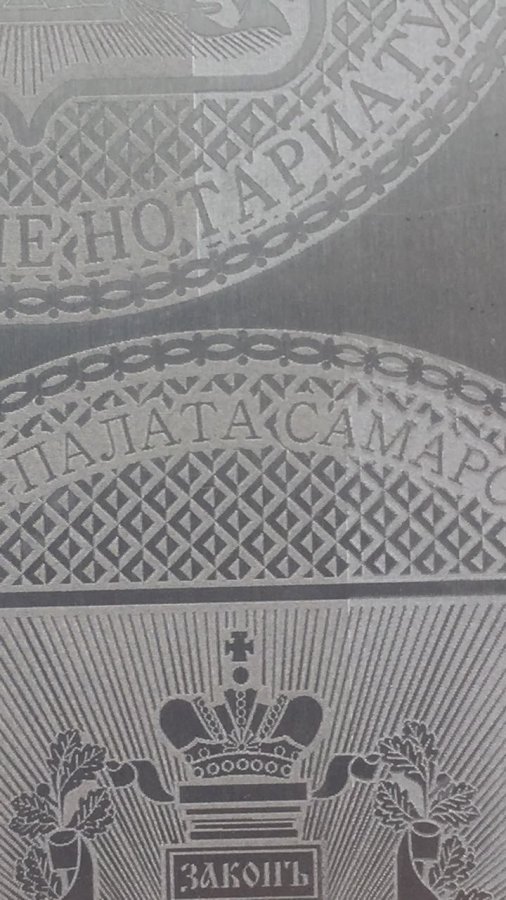

1) При маркировке лазер постепенно смещает изображение, при том что не везде. Например при маркировке медали я обычно делаю штриховку двух типов - горизонтальную и вертикальную . Первый проход пройдя горизонтально он проходит все точно, на втором проходе с вертикальной штриховкой он не попадает, при этом не попадает только в верхней части изделия. И это явно видно на линзе с полем обработки 220мм, ставлю линзу с полем 110мм настраиваю под нее маштаб и все становится красиво , ну если уж с лупой рассатривать то можно сказать что есть что-то глазом не заметное смещение
2) Еще одна особенность в определенных областях рабочего поля сильно заметна потеря мощности. На 220 линзе ее вообще нету , то есть вообще еле еле жгет. Этот же эффект и на 110 линзе только там заметно больше мощность.

Год работали на 220 линзе проблем не видели, 110тую поставили только после проявления отклонений.
Подскажите что делать? в чем проблема.


Вложения

  • PHOTO-2018-06-27-15-12-45.jpg
    69,4 KB · Просмотры: 640
  • PHOTO-2018-06-27-15-13-01.jpg
    100,5 KB · Просмотры: 705
  • IMG_1265-10-07-18-11-06.JPG
    78,8 KB · Просмотры: 683
  • IMG_1263-10-07-18-11-06.JPG
    116,3 KB · Просмотры: 674
  • IMG_1264-10-07-18-11-06.JPG
    84,1 KB · Просмотры: 681
  • IMG_1262-10-07-18-11-06.JPG
    74,5 KB · Просмотры: 678

jdai174

Новый пользователь

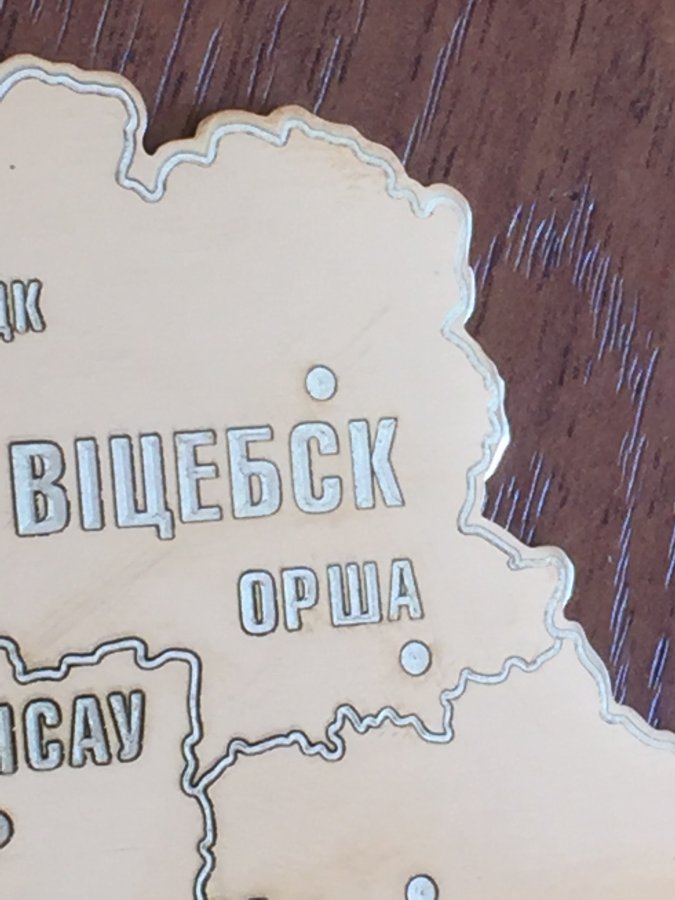

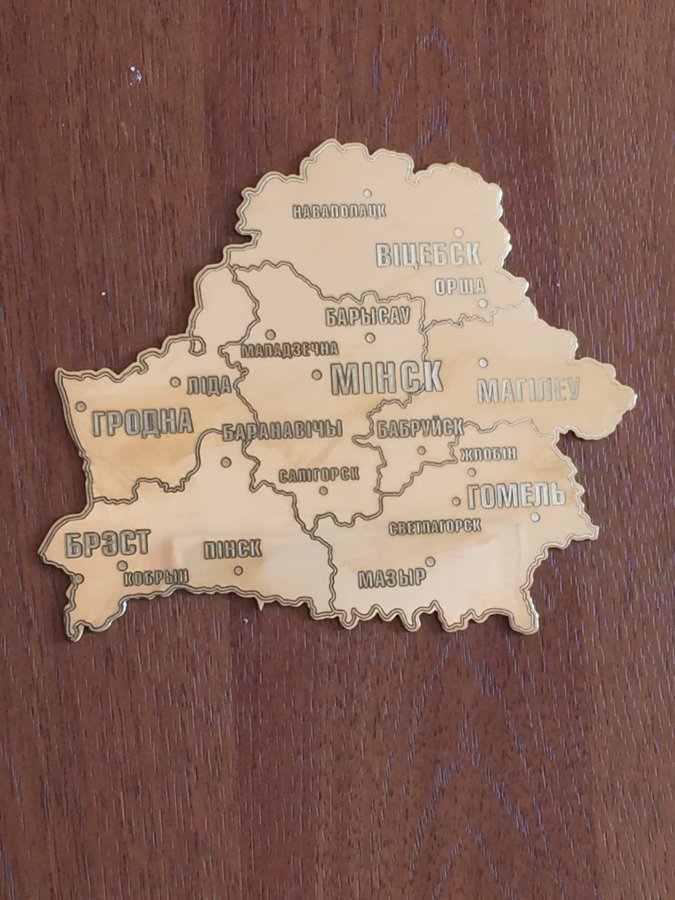

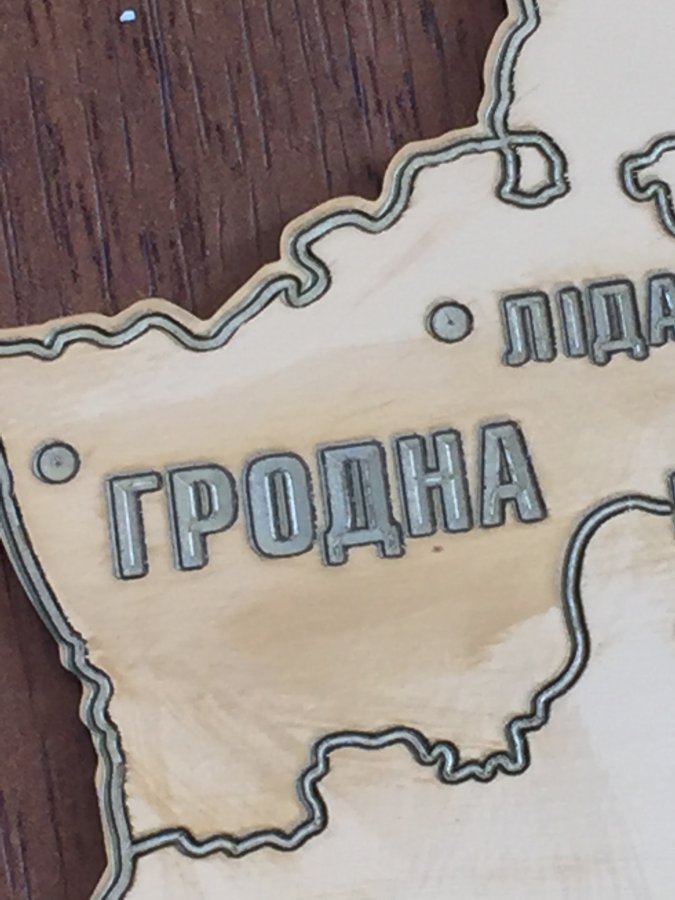

при маркировки "карты" стояла линза 110 смещений не видно но явно видно различие мощности в разных областях маркировки на ощуп заметно что глубина отличается , ну и по цвету видно


jdai174

Новый пользователь
загружаю файл обработки медали


Вложения

  • медаль.rar
    6,9 MB · Просмотры: 232
