Halk 50, перестал пулять

[gluk]

Доброго времени суток. Возникла такая проблема, делали бирки, процесс шел уже часов 7-8, охлаждающая жидкость трубки меняялась регулярно, т.к. на улице практически тропики. Вобщем после очередной партии бирок запустили следующую, пошли поурить пока идет сей процесс. По окончанию гравировки заглянул проведать станок и запустить работу дальше, но обнаружил девственно чистый пластик, вместо энного колличества бирок. Закралось подозрение, что уже сам начал перегреваться и забыл отправить макет на гравировку, пошел проверить - нет, макет из корела ушел нормально, но для очистки совести отправил еще разок. Каретка начала бегать над пластиком, но лазер пулять не хотел, тут пока никаких признаков беспокойства еще не возникло, иногда трубка насоса с хладогеном отскакивает и датчик отрубает лазер, проверил - трубка на месте, температура воды чуть теплае, но в пределах нормы, поменяли воду, результат нулевой. из всего навесного оборудования подозрительно горячей была только плата под металлическим перфарированным кожухом. Решили оставить станок остывать и првоерить его на следующий день, сегодня проверили - результат тотже, пулять отказывается, что обидно, т.к. встает рабочий процесс. Так что SOS и HELP, экстренно((( у самих есть подозрения на трубку или эту плату... блок питания лазера вроде как исправно шумит.



[halkru]

Здравствуйте,
7-8 часов, для бизнеса- хорошо, но станку надо и отдохнуть... ,
Главное, выяснить - что неисправно. Не ясно про какую "эту плату" идет речь, блоки питания , трубы есть в наличие..



[gluk]

пишу из дома, фото приложить не смогу, плата, которая прикручена ко дну станка и закрыта перфорированой металлической пластиной (на ней написано "Осторожно! высокое напряжение, трогать только обученному персоналу" и китайская гарантийная наклейка)



[gluk]

вобщем в основном хотелось бы услышать ваш совет с чего начать тестирование, где у чего что замерить, где что посмотреть..



[halkru]

Внимательно осмотреть излучатель на предмет появления микротрещин и попадания охлаждающей жидкости из рубашки охлаждения в рабочие камеры излучателя, осмотреть места впайки электродов. Если предполагаете что излучатель целый, определитесь с блоком питания, его "исправное шумление" говорит только о том, что предохранитель внутри цел и КЗ не произошло... при нажатии "ТЕСТ" лазера на выходе ВБП должно сформироваться напряжение 22-27 тысяч вольт (БУДТЕ ОСТОРОЖНЫ). из опыта - обычно "вылетают" ключевые транзисторы (на выходе нет напряжения никакого), или умножитель напряжения в высоковольтной катушке (на выходе напряжение 3-5 тысяч вольт).



[gluk]

Доброе утро, сейчас осмотрим внимательно трубку. При нажатии на тест слышен высокочастотный писк по продолжительности как раз равный продолжительности тестого импульса. Ну и главный вопрос могла ли вылететь плата управления из-за долгой работы и дать подобный результат с отсутствием пучка?
на данный момент в пользу ее принадлежности к миру живых пока что говорит нормальное отрабатывание заданий по координатам, каретка бегает исправно как и должна и повторяет отправленный рисунок..



[halkru]

Здравствуйте, правильно, плата скорее всего (99%) рабочая, надо смотреть за ней - ВБП и излучатель, если есть запасная труба или есть у кого перехватить для проверки - хороший вариант



[gluk]

Запасной трубой не обзавелись к сожалению, единственный доступный вариант это взять донором из Халк 48, но делать этого крайне неохото, т.к. в случае чего останемся совсем без рабочих лошадок((( Трубу сейчас мы в любом случае закажем, пусть лежит, даже если эта раочая, вопрос заказывать ли ВБП и распространяется ли заводская гарантия на него, т.к. станку собственно месяца два отроду))



[halkru]

Гарантия? Да, конечно, без вопросов. Только старый надо будет вернуть.



[gluk]

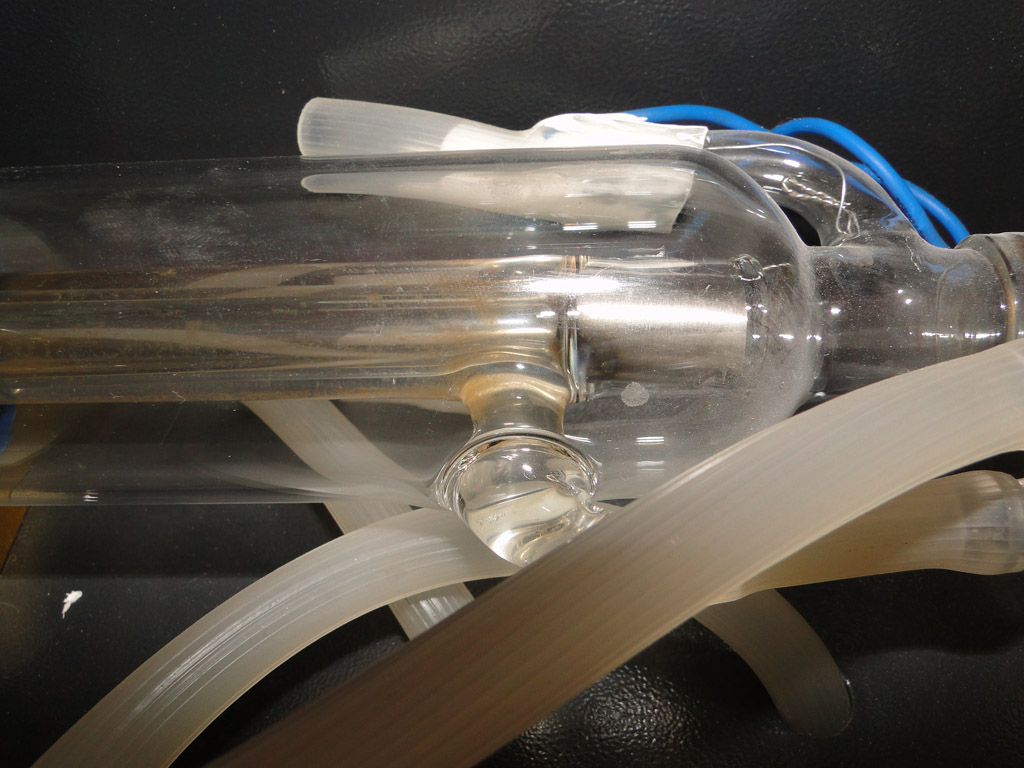

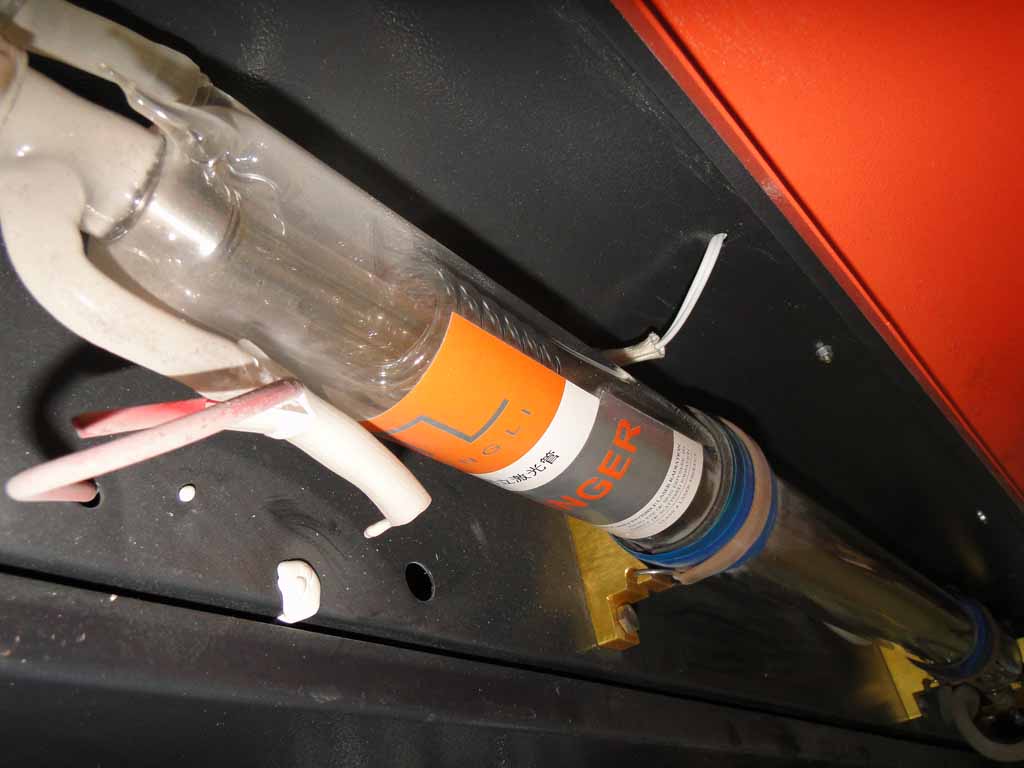

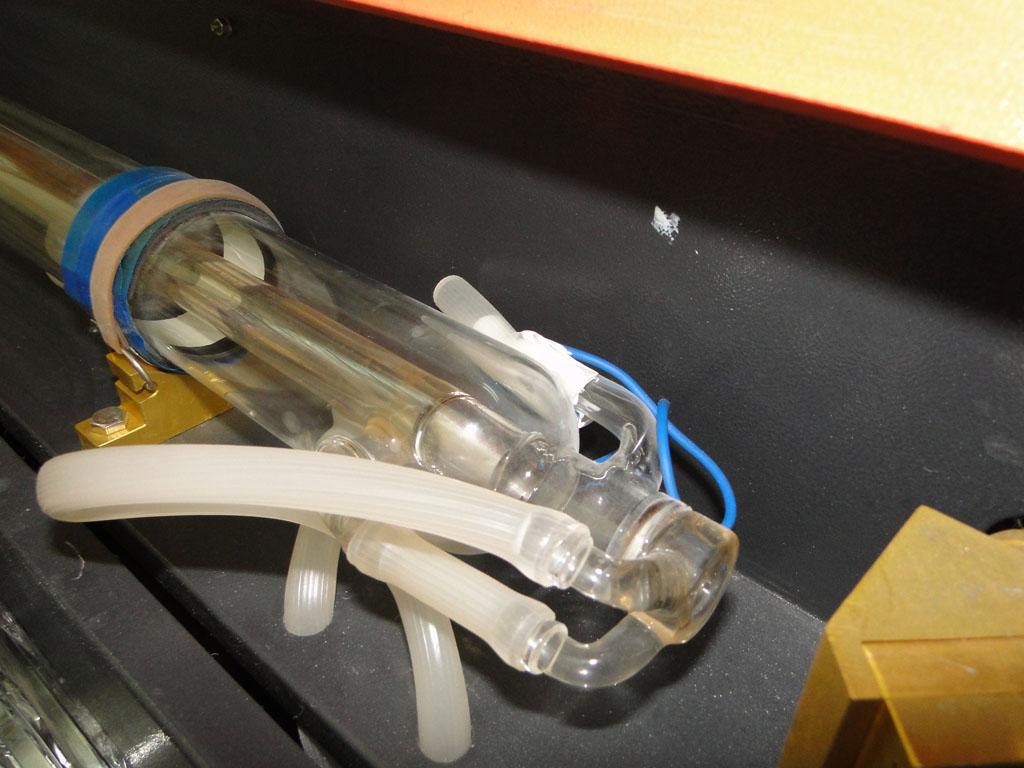

Фото



[gluk]

Отправили Вам письмо, не потеряйте среди спама)



[gluk]

День добрый, огромная просьба сообщить по прибытии ВБП, возьмем кроме замены по гарантии еще один про запас, ну и трубку конечно тоже возьмем, пусть все будет в нескольких экземплярах)))



[Serega]

Добрый день. Решена ли проблема и в чем было дело? Полностью схожая ситуация.
Резал бук 4мм (80% мощности) и через 20 мин внезапно пропал луч.
Халк 50 по координатам бегает, но ни чего не режет, труба на вид целая, вода не протекает. С БП не ясно.
Станок был получен в мае 2010 и проработал в общей сложности 2 месяца.
Запасная трубка тоже на 48, который не желательно разбирать. Кнопки "ТЕСТ" на Х50 я вообще не видел.
Как можно протестировать БП?



[gluk]

День добрый, проблема решена успешно заменой ВБП, плюсом куплен запасной. Кнопка ТЕСТ есть на h50 называется "pulse".

С уважением,
Виталий Владимирович.



[m.k.skvortsov]

Аналогично. На новом Халк-60 после 2 часов резки картона вылетел ВБП. Была возможность "перехватить для тестов". Через 1 час тестов стал пропадать луч и на новом БП. Остывает, работает, чуть поднагреется, вылетает.



[Борис]

Здравствуйте!
Halk60(40) сгорел умножитель.Связался по почте с Александром но что то тишина.Возможно ли один умножитель без бп.Цена ВБП или умножителя.Станок куплен у Вас чуть больше года.



[halkru]

Здравствуйте!
Есть умножители отдельно, цена - 3000 р. Не понятна маркировка Халк60(40) - в скобках что?



[Борис]

Был заказан Халк-55(через Москву).Пришел станок в 60 корпусе труба 40в.На станке написано Halk-60 Power40.
Как заказать и как уплатить заказ?



[Servis]

Отправили информацию на почту



[Борис]

Спасибо службе сервиса!Получил умножитель довольно оперативно,привезли к дому денег не взялиговорят все оплачено!Вопрос сколько стоит весь ВБП?
