Вопрос по прорезке вдоль линии в ezcad

shar

Новый пользователь
Здравствуйте форумчане! Срочно нужна Ваша помощь по настройкам прорезки металла вдоль линии. Промучился пытаясь тут вставить фото, так и не получилось, придется объяснять на пальцах. Суть вопроса вот в чем, хочу прорезать круг на пластине алюминия толщиной 0,6мм., резка просто по кругу вдоль абриса насквозь, чтобы круг можно было просто и легко вытащить. Дело в том, что режет ооооочень медленно и до конца не дорезает, проблема чтобы вытащить внутренности (сам тот круг который внутри) надо гнуть пластину так как линия среза очень тонкая и все плотно прилегает. Работал так:
Param: 5000;500;94;20
Advance: Jump Speed 4000, Jump Position TC 500, Jump Dist TC 100;
End compensate 0, Acc. Distance 0, Time per point 0.1;
Wooble Diameter 1.00, Distance 0.5;
End Add Points Count 1, Distance 0.01,Time per point 1.0, Point Cycles 1
Spot Diameter: Spot Diameter 0.05, Speed 500.0, Frequency 20000 Hz

Тот же самый круг но путем его выборки в Hatch делается в 40 проходов при 400;95;20 за пару минут.
Аппарат: Raycus 30Вт 200х200

Что нужно изменить чтобы увеличить скорость прорезки и увеличить толщину линии среза?
Всем заранее огромное спасибо!


S_Dmitry

Новый пользователь
Добрый вечер.
Тоже интересует данный вопрос.
Получается, что выборкой быстрее и качественнее можно порезать, чем проходом по контуру?
Странно как-то...


halkru

Константин
Промучился пытаясь тут вставить фото

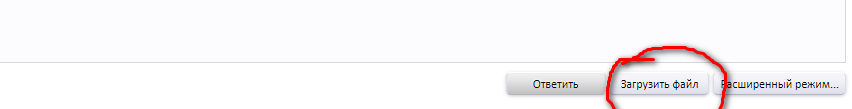

А в чем мучения?


S_Dmitry

Новый пользователь
Спасибо. Думаю, тогда ответ на вопрос автора очеведен: нужно резать с помощью выборки.
Но тут возникает следующий: т. к. лишний металл выбирать не хочется, нужно задаться минимальной толщиной "линии" выборки, при которой будет эффективно сбиваться окалина.
Можете посоветовать что-то из опыта, с чего начать эксперименты?


LonliLokli

Участник
Попробовал резать с помощью выборки, гораздо быстрее получается. Золотую пластину 0.4мм за четыре прохода разрезал. Ширина выборки 0.06мм, хэтч 0.01


shar

Новый пользователь
Попробовал резать с помощью выборки, гораздо быстрее получается. Золотую пластину 0.4мм за четыре прохода разрезал. Ширина выборки 0.06мм, хэтч 0.01
Сколько золота то потерял? в пыль наверное прилично ушло)


LonliLokli

Участник
Вырезал 40 штук ромбиков 6х4мм для браслета двойного бисмарка, 0.16гр потери, правда какая-то пыль в поддоне осталась.


alkg

Участник
За 4 прохода ? у вас 30вт наверно . Не подскажите параметры выборки
