Нужна помощь Первый пошел ... пробило фазу на корпус.

[halkru]

По вине пользователя (станок наш) произошел пробой фазы питания на корпус. Плата управления сгорела, была попытка заменить модуль усб . Скан голова постоянно шипит (блок питания существенно греется), видимо сгорела плата сервоусилителя. При замене контроллера на другой программа пишет - перегрев источника излучения.
Кто сталкивался - пишите. По возможности замены контроллера лазерного излучателя и сервоусилителя скан. головы.



[halkru]

Используемые компоненты в LMCV4 - FIBER - M - board

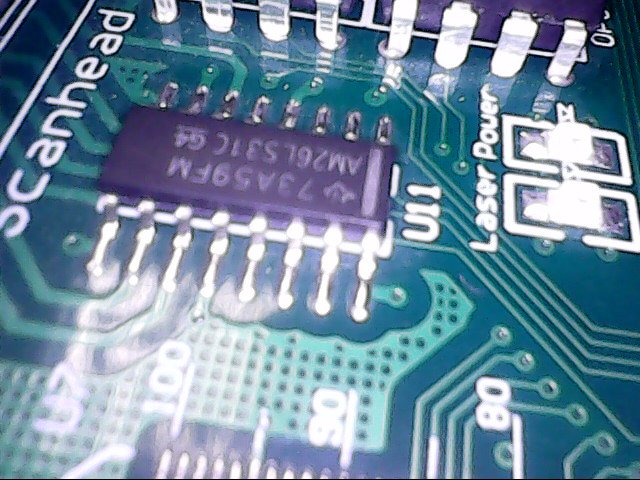

Драйвер RS-422



[halkru]

Практически весь внешний интерфейс защищен, но и это не помогло )

ESDA6V1U1



[halkru]

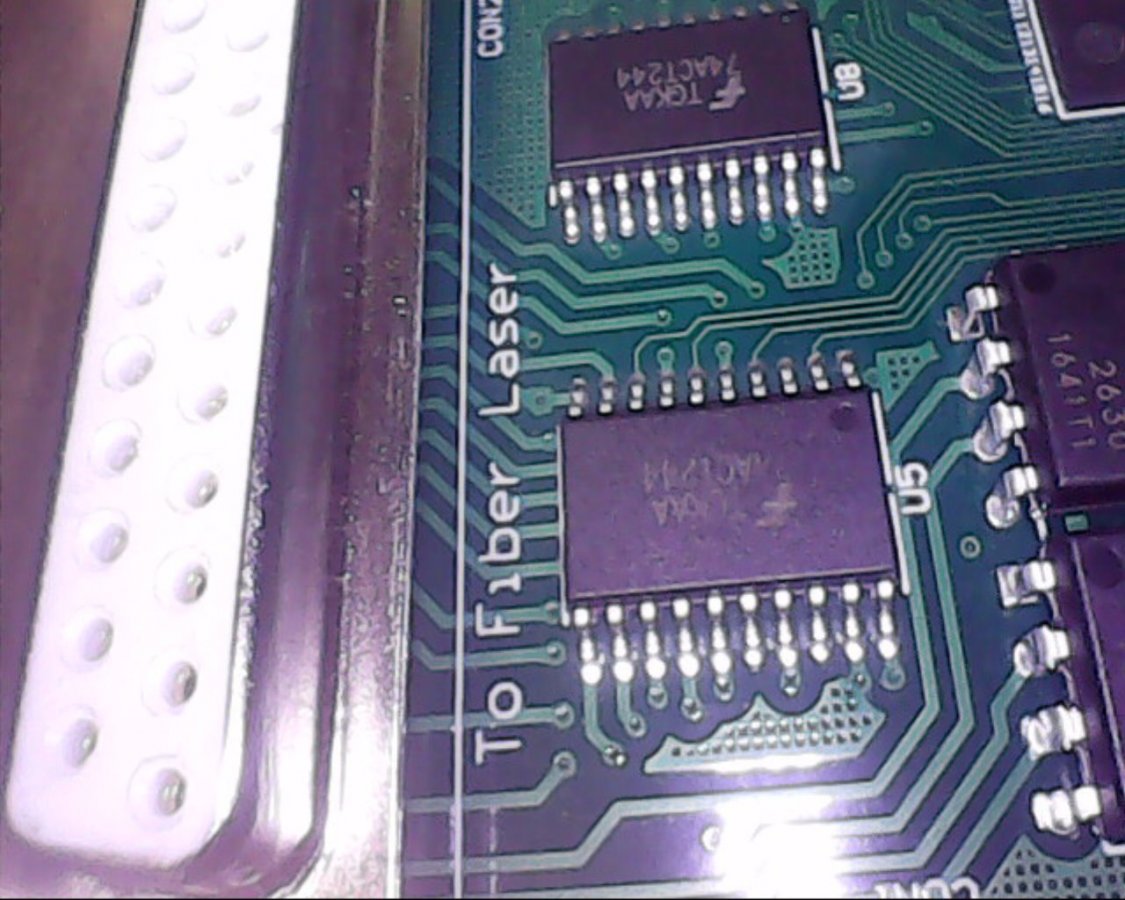

Управление лазерным излучателем

74ACT244 Octal Buffer/Line Driver with 3-STATE Outputs



[halkru]

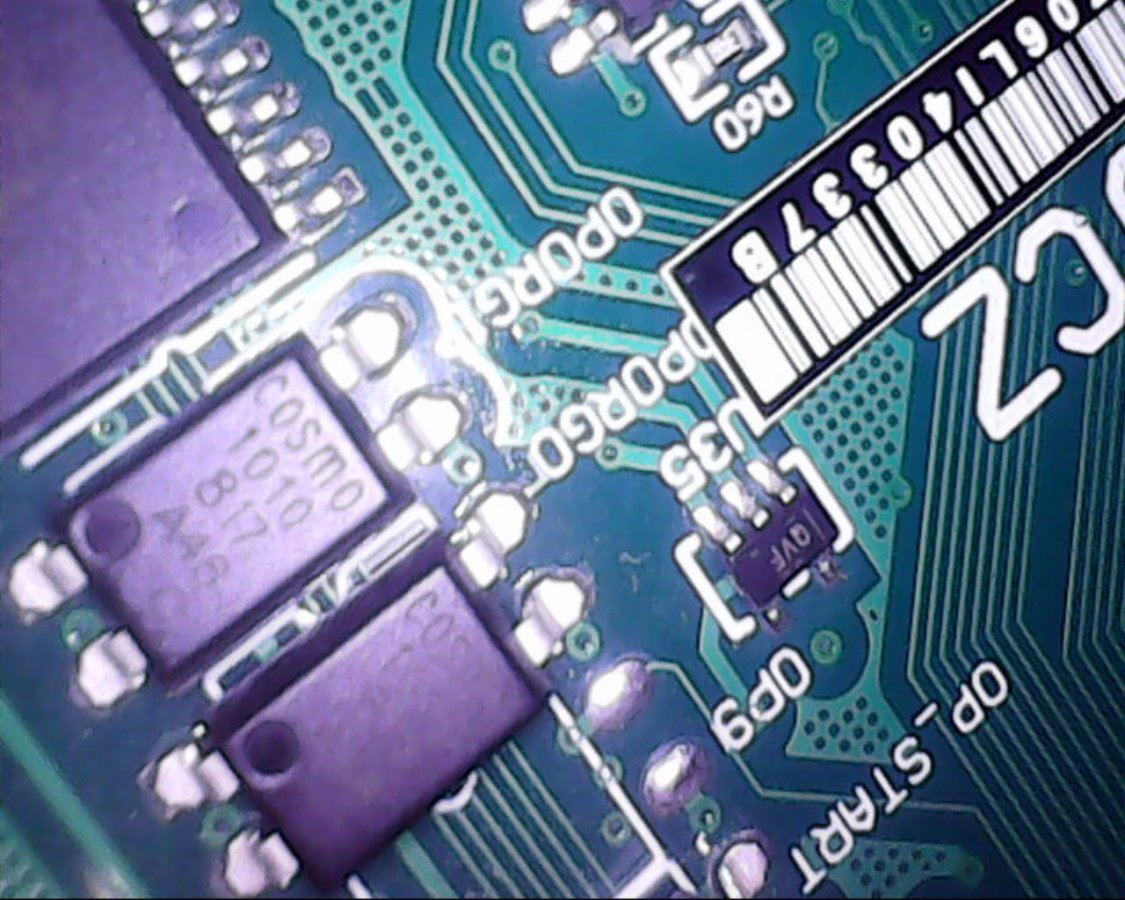

Опторазвязка концевиков и педали старта

K1010 Series 4PIN PHOTOTRANSISTOR PHOTOCOUPLER



[halkru]

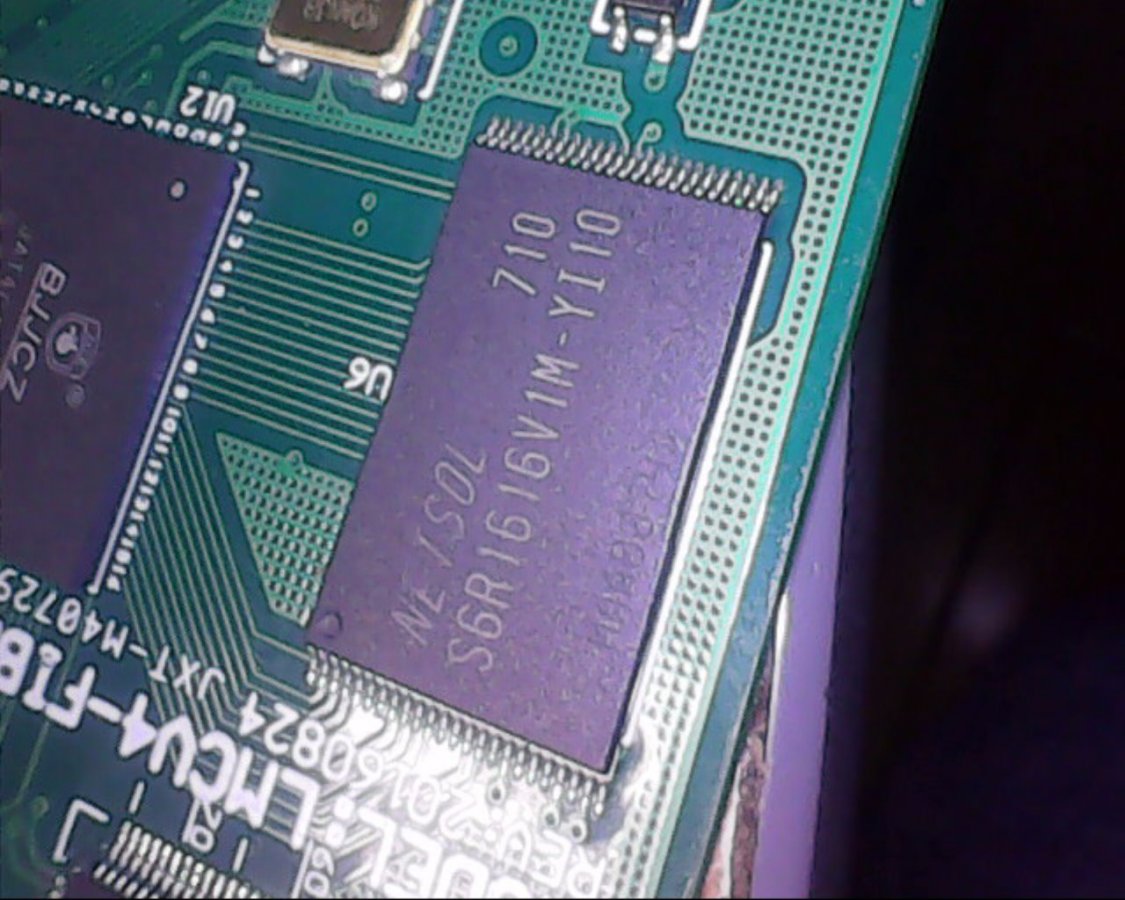

Оперативная память

S6R1616V1M



[halkru]

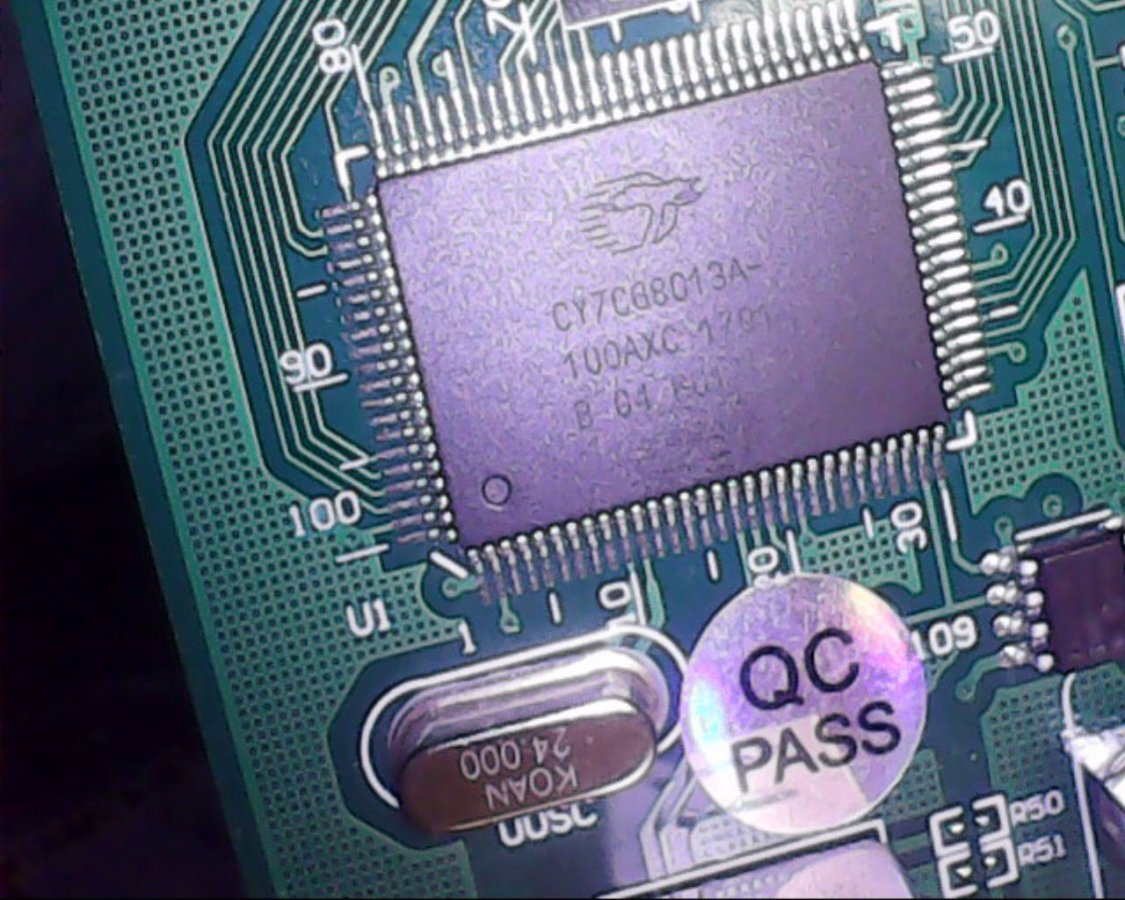

USB контроллер

CY7C68013A



[3008438]

По вине пользователя (станок наш) произошел пробой фазы питания на корпус. Плата управления сгорела, была попытка заменить модуль усб . Скан голова постоянно шипит (блок питания существенно греется), видимо сгорела плата сервоусилителя. При замене контроллера на другой программа пишет - перегрев источника излучения.
Кто сталкивался - пишите. По возможности замены контроллера лазерного излучателя и сервоусилителя скан. головы.
Посмотреть вложение 9240

Бывает иногда включаю ноут затем лазер и после голову.Все работает,все ок пилотный работает а вот при включении гравировки пишет перегрев лазера.Даже если холодный.Выключаеш голову и лазер,включаеш и все работает и дальше без проблем.Но выключаеш и снова включаеш может опять такоеже появиться.В чем может причина быть.Плата серая.Мож плата?

Отправлено с моего DUK-L09 через Tapatalk



[Artyr_K2]

Бывает иногда включаю ноут затем лазер и после голову.Все работает,все ок пилотный работает а вот при включении гравировки пишет перегрев лазера.Даже если холодный.Выключаеш голову и лазер,включаеш и все работает и дальше без проблем.Но выключаеш и снова включаеш может опять такоеже появиться.В чем может причина быть.Плата серая.Мож плата?

Отправлено с моего DUK-L09 через Tapatalk

Стоит задержка, после включения лазерного источника сразу не будет гравировать, надо ждать ~12сек потом отправлять файл



[MaxiMarker]

Самое главное, что человек даже не написал, какой у него лазерный источник... Не все лазерные источники входят в рабочий режим с задержкой - Raycus работает почти сразу (позволяет гравировать), JPT требует 15-20 секунд.
