Halk 60 не позиционируется.

[Volder]

Добрый день!
Прошу помощи.

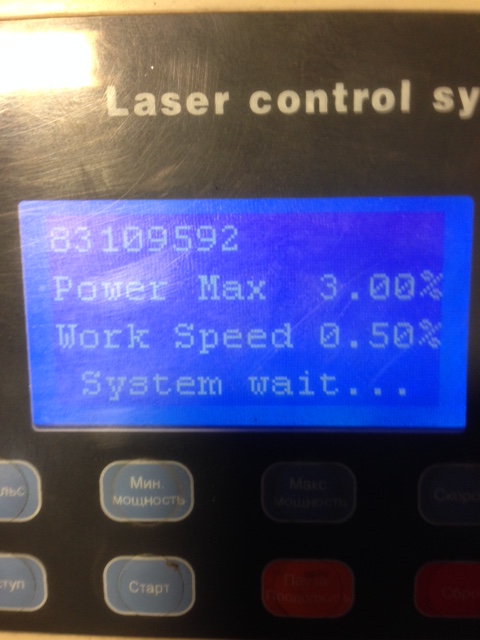

Сегодня утром включил и увидел такую картинку.
Не позиционируется, на кнопки реагирует, меню открывает,
задание принимает и отправляет, а также режет и гравирует,
но каретка не двигается.
Подскажите решение этой проблемы.



[halkru]

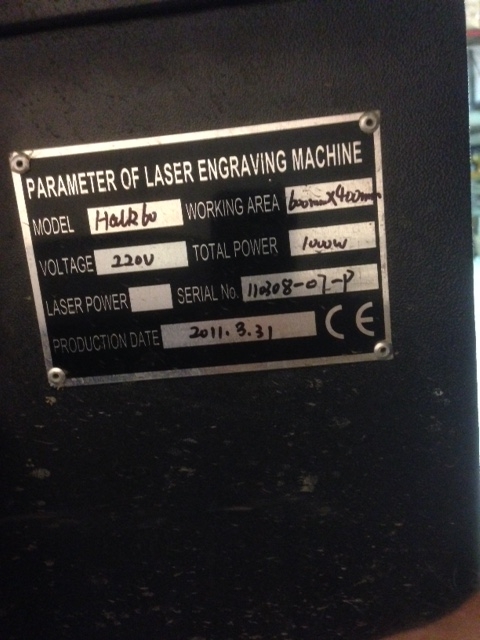

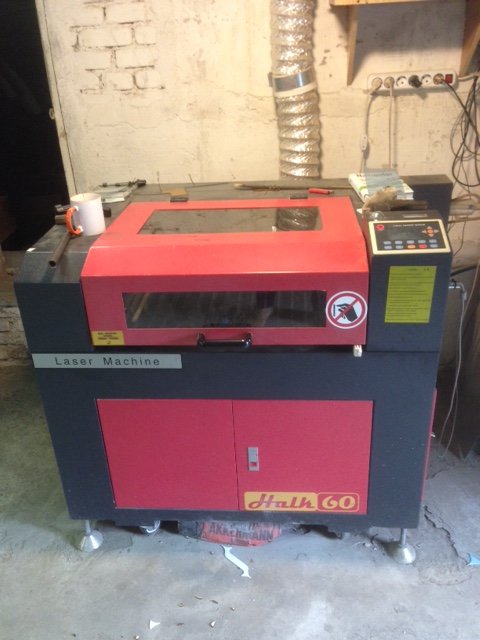

Можно марку увидеть?

а также режет и гравирует,
но каретка не двигается.

Как-то противоречиво изложено.



[Volder]

Станок включился, но не двигается каретка.
Когда отправляю файл на гравировку, луч выполняет свою работу на одном месте.



[halkru]

Проверьте низковольтный блок питания драйверов шаговых двигателей. Марку станка покажите.



[Volder]

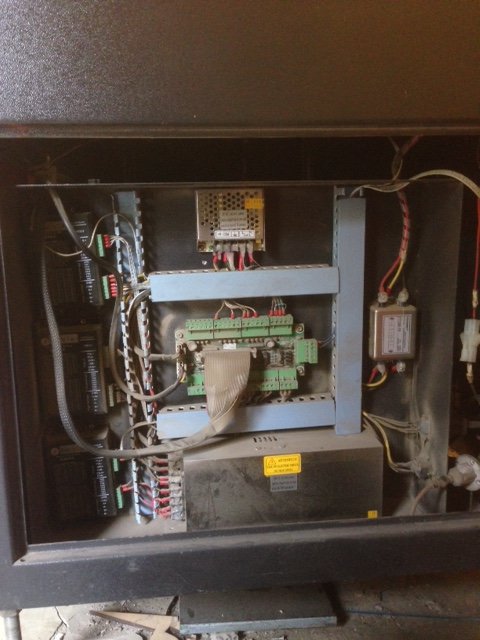

Покажите пожалуйста где находится блок питания драйверов.



[halkru]

Да, наш, JQ Laser делал.



[halkru]

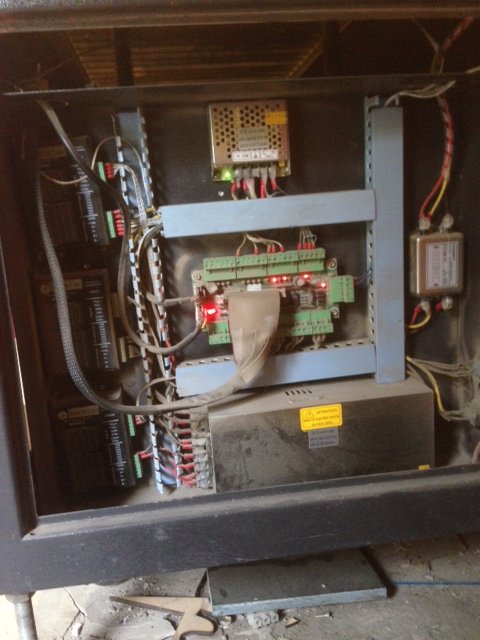

Блок питания внизу, от него идет питание на три черные коробочки слева (драйвера шаговых двигателей) обычно 24 В, при включении у драйверов должен загореться зеленый светодиод.



[Volder]

Зеленый светодиод не горит)



[Volder]

Сейчас проверю цешкой.



[Volder]

Проверил, на драйвера приходит 5v.
Ремонтировать или менять блок питания?



[halkru]

Ремонтировать или менять блок питания?

Это по ситуации на месте. Попробуйте временно любой БП 24 В >4 A.



[Volder]

Добрый день!

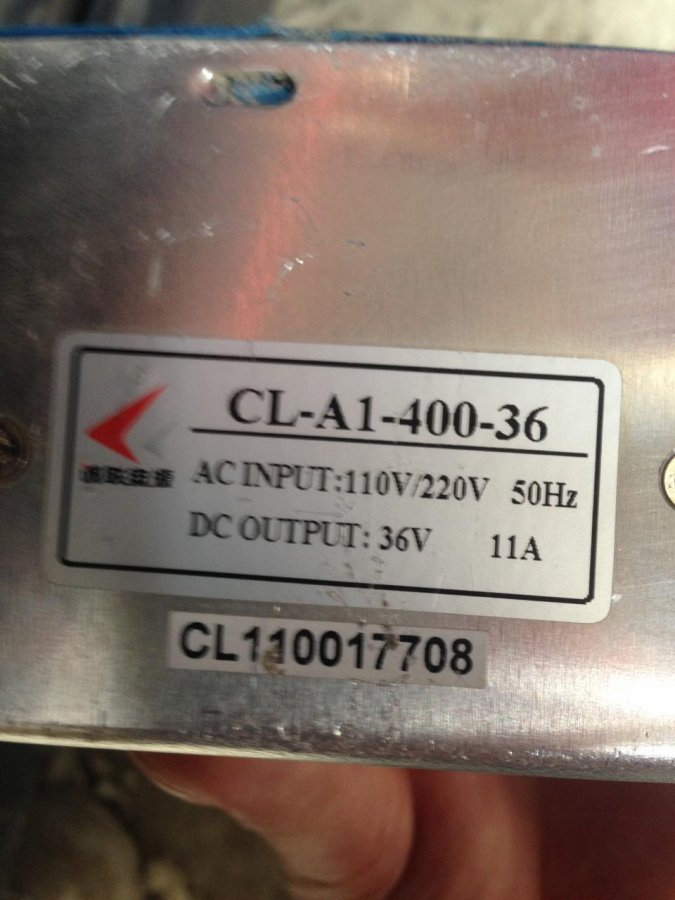

Сегодня ещё раз проверил БП, на подключенных драйверах показание 0,5v , на отсоединенных драйверах БП выдаёт 36v



[Volder]

Нашёл причину, не работает драйвер по оси Х.
У Вас есть в наличии?



[halkru]

но каретка не двигается.

не работает драйвер по оси Х

Тогда по Y должен идти в 0 и далее отрабатывать задание.
В наличии пока только драйвера MOONS, можно приобрести на месте, они типовые.
