Redsail 1360, на каретке перестал работать механизм опускания ножа

[Servis]

При выполнении задания перестал опускаться держатель ножа, соответствено при проверке теста та же проблема!



[Servis]

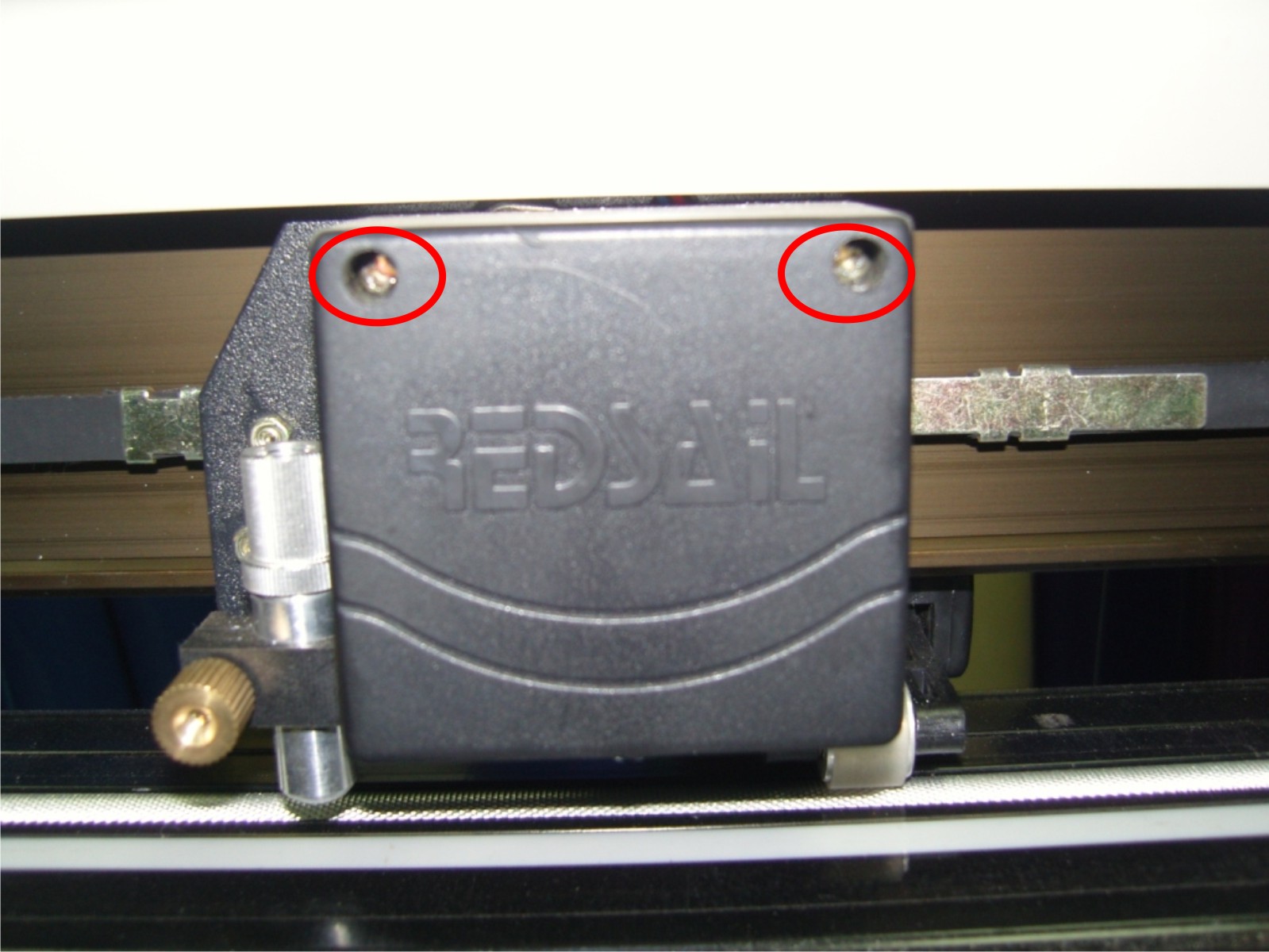

Необходимо разобрать каретку: открутив два болта снимаем пластиковый кожух.



[Servis]

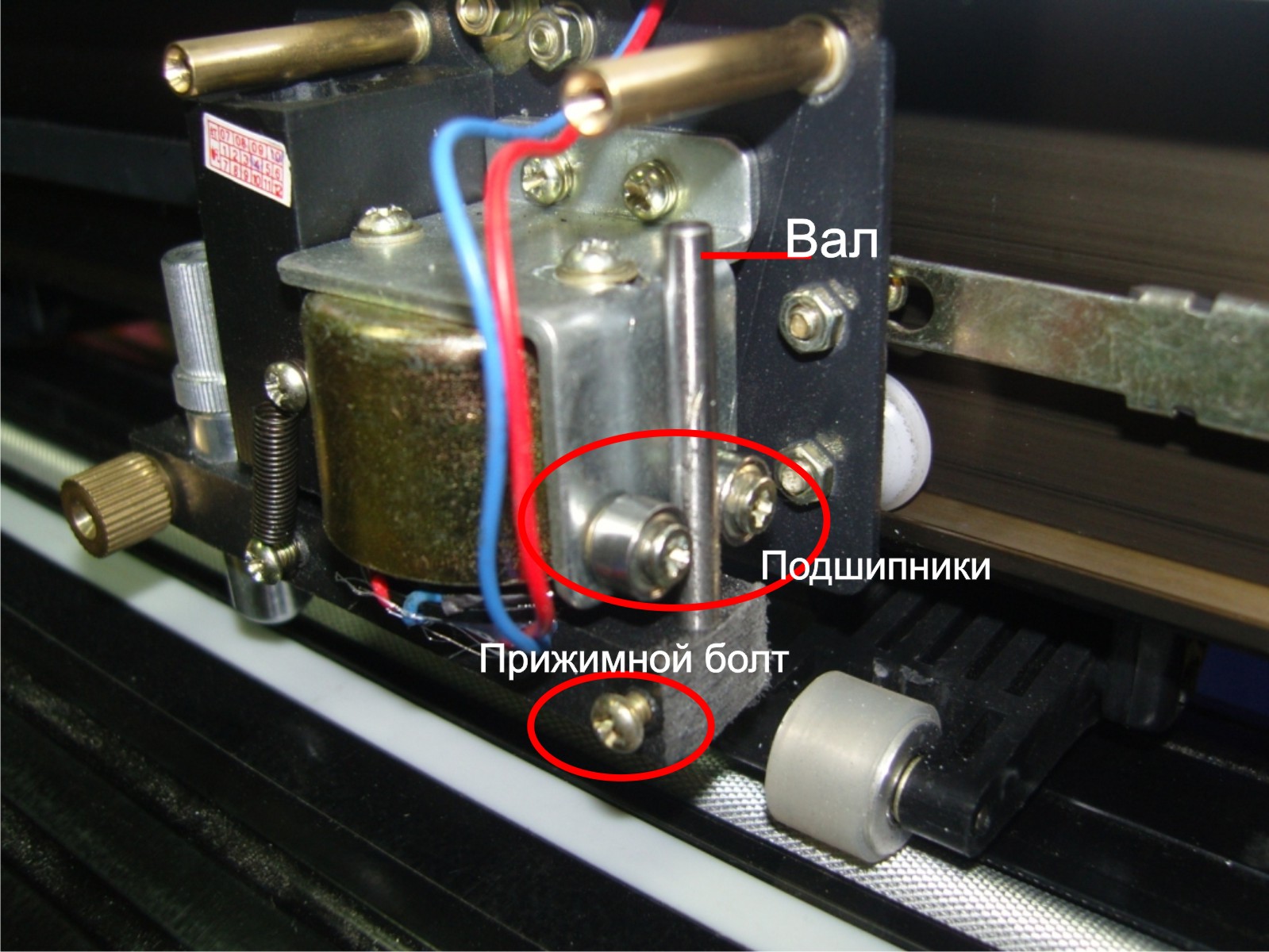

Для начала надо проверить вручную подвигать механизм и выяснить: ничто не препятствует движению, возможно один из подшипников вышел из строя, либо вал перекосило и не дает подшипнику провернуться, в этом случае откручиваем прижимной болт и переставляем вал.



[Servis]

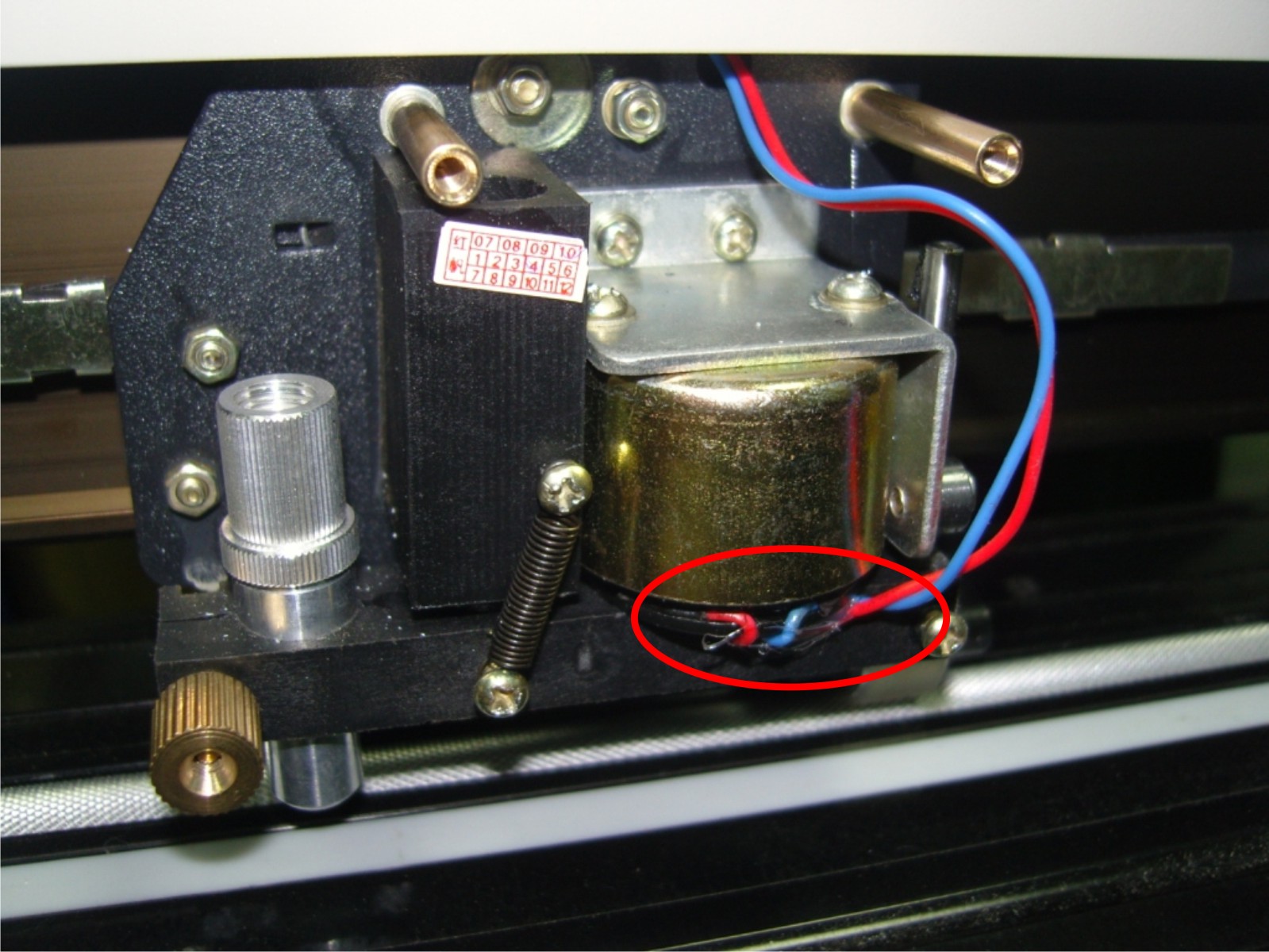

Второй вариант решения - это от рабочих дерганий отвалился/переломился от катушки один из проводов.



[Виктор ART-line]

Может быть и переломился от катушки один из проводов. У меня была точно такая ситуация. тоже каретка перестала отпускать держатель ножа. Я снял верхнюю крышку открутив четыри болтика и там увидел что просто провод типа шлейфа отошел. поставил обратно ЗАРАБОТАЛО!



[Servis]

Не опускается нож?

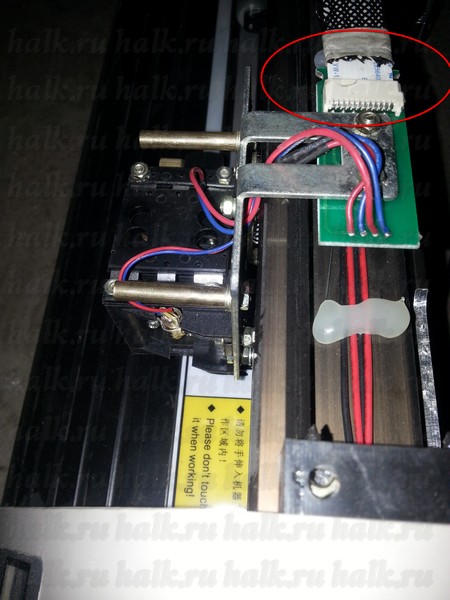

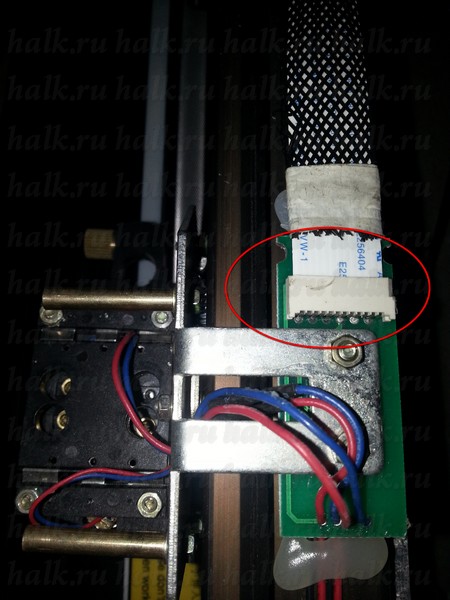

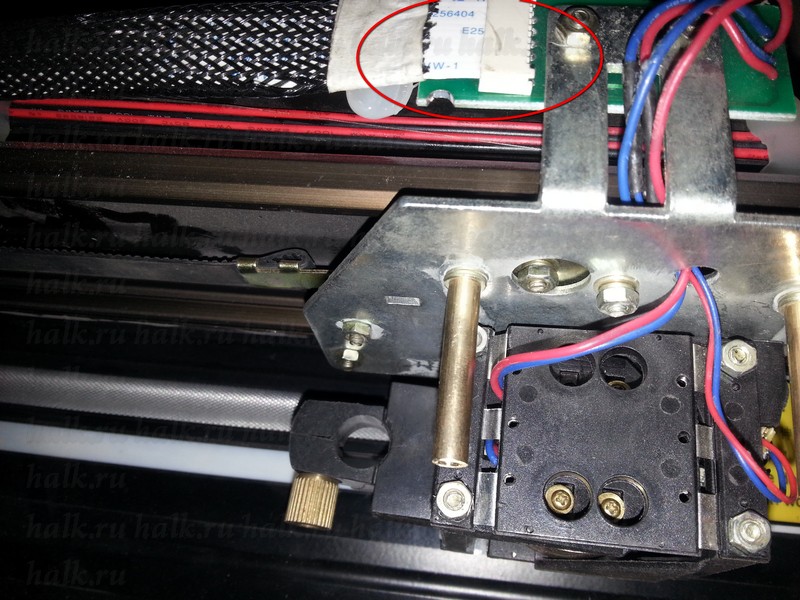

Решение: разберите верхнюю крышку плоттера и обследуйте разъем шлейфа, возможно неплотное соединение.
