Нужна помощь Умер станок во время гравировки.

A

a3058342

Участник
Друзья, пришло время и мне обратиться за помощью.
Станок 20 ватник, покупался полтора года назад в китае.
Контроллер "серый" естественно. Работает только с той программой которую прислал продавец.
Вчера во время гравировки на оси вращения в течении 5-10 секунд плавно перестал гравировать станок. Все кулеры работают. Красный луч присутствует, геометрию контуров дает правильную. Продавец на контакт не идёт.
Вопрос к знающим людям, в какую сторону копать?

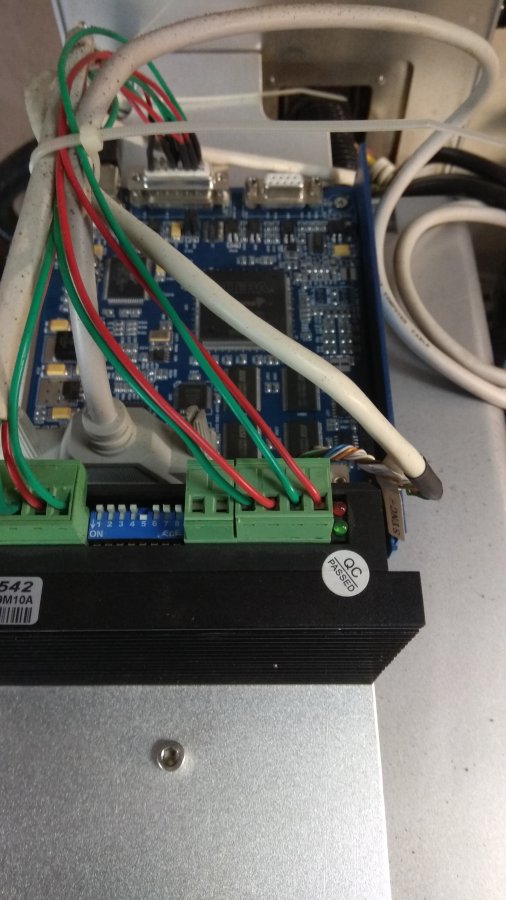

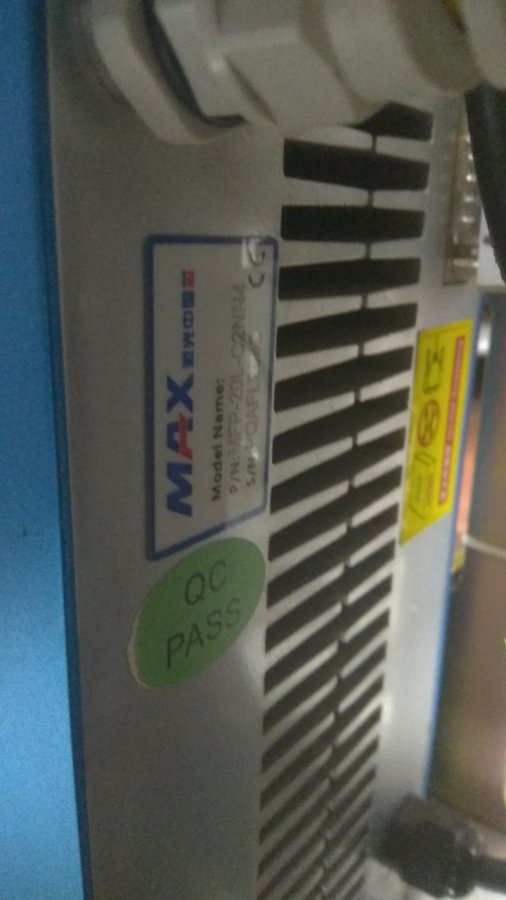

Вложения

  • IMG_20181228_183003.jpg
    84,8 KB · Просмотры: 536
Corrector

Corrector

Участник
Было у меня такое пришлось менять сам Fiber . Станок у вас через Бесперебойник работает ?

A

a3058342

Участник
Это приговор или может у кого есть еще какие мысли на этот счет?

Corrector

Corrector

Участник
Проверти питание все ли блоки работают не так много там Приборов , плата серая вполне могла и она подгореть на линзу обратите внимание ну и сама голова Больше там ломаться нечему

A

a3058342

Участник
Corrector написал(а):
Проверти питание все ли блоки работают не так много там Приборов , плата серая вполне могла и она подгореть на линзу обратите внимание ну и сама голова Больше там ломаться нечему
Нажмите для раскрытия...
спасибо, начнем с блоков питания. Продавец вышел на связь, говорит может быть излучатель, может быть JCZ control board

MaxiMarker

MaxiMarker

Профи
a3058342 написал(а):
Это приговор или может у кого есть еще какие мысли на этот счет?
Нажмите для раскрытия...
1. Попробуйте для начала заменить плату на оригинальную. Это по любому лучше сделать рано или поздно, так как сможете пользоваться официальным софтом от производителя контроллеров (да и другие ограничения исчезнут). Не такие большие деньги, по сравнению с лазерным источником....
2. Если пункт 1 не поможет, то дальше только менять лазерный источник. Тем более, что если вентиляторы работают на нём, то значит блок питания исправен.
3. После замены лазерного источника придётся заново всё отстраивать (геометрию, положение красного лазера и т.д.).

A

a3058342

Участник
MaxiMarker написал(а):
1. Попробуйте для начала заменить плату на оригинальную. Это по любому лучше сделать рано или поздно, так как сможете пользоваться официальным софтом от производителя контроллеров (да и другие ограничения исчезнут). Не такие большие деньги, по сравнению с лазерным источником....
2. Если пункт 1 не поможет, то дальше только менять лазерный источник. Тем более, что если вентиляторы работают на нём, то значит блок питания исправен.
3. После замены лазерного источника придётся заново всё отстраивать (геометрию, положение красного лазера и т.д.).
Нажмите для раскрытия...
Спасибо, идем этим путем.

A

Alb16

Активный участник

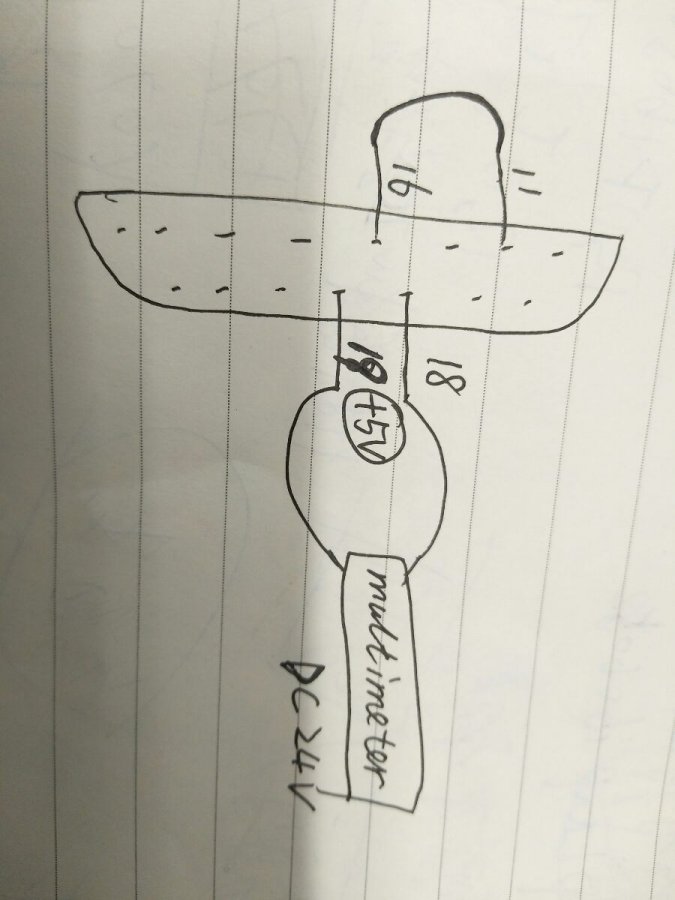

Измерьте напряжение 5В между контактами 18÷19, замкнув 11÷16 (на плате управления, кабель к излучателю) . Рисунок примерный, расположение не соответствует, так для понимания


Вложения

  • Skype_Picture-1.jpeg
    61,9 KB · Просмотры: 508
A

a3058342

Участник
Alb16 написал(а):
Измерьте напряжение 5В между контактами 18÷19, замкнув 11÷16 (на плате управления, кабель к излучателю) . Рисунок примерный, расположение не соответствует, так для понимания
Нажмите для раскрытия...

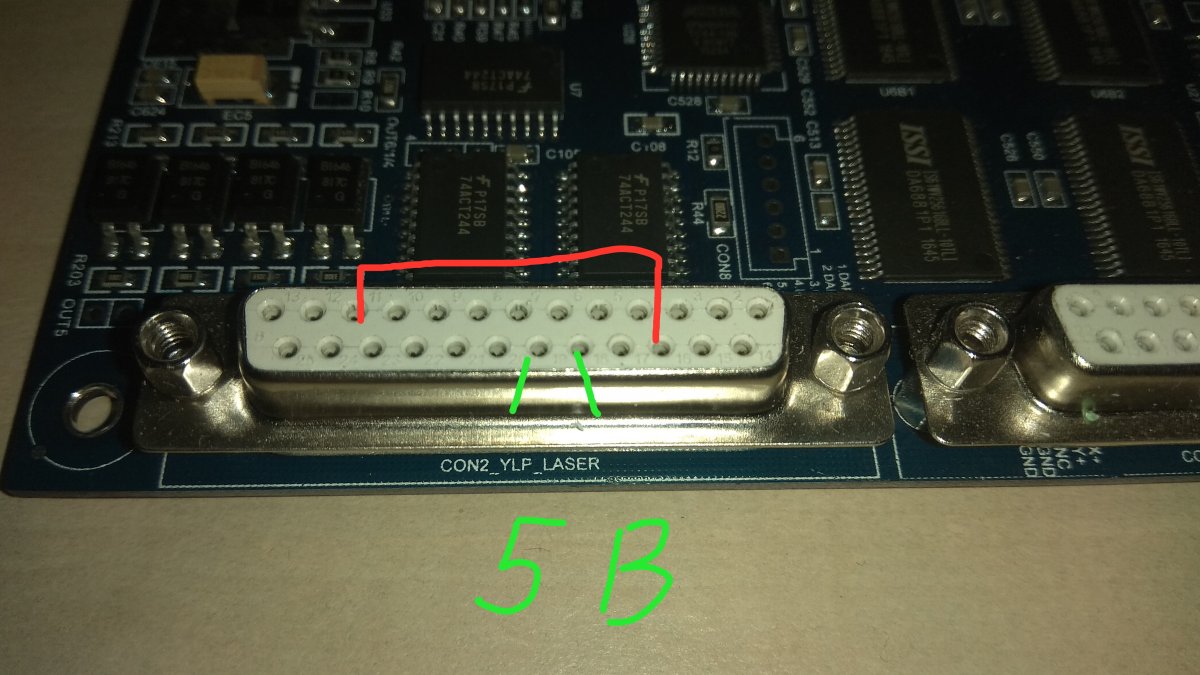

Это имеете в виду?


Вложения

  • IMG_20190102_211337.jpg
    133,5 KB · Просмотры: 526
A

Alb16

Активный участник
Как мне объяснили, эта ситуация симулирует отказ излучателя. Т.е. если нет 5В - полетел излучатель
