Распайка шнура COM-порта для Redsail

[Servis]

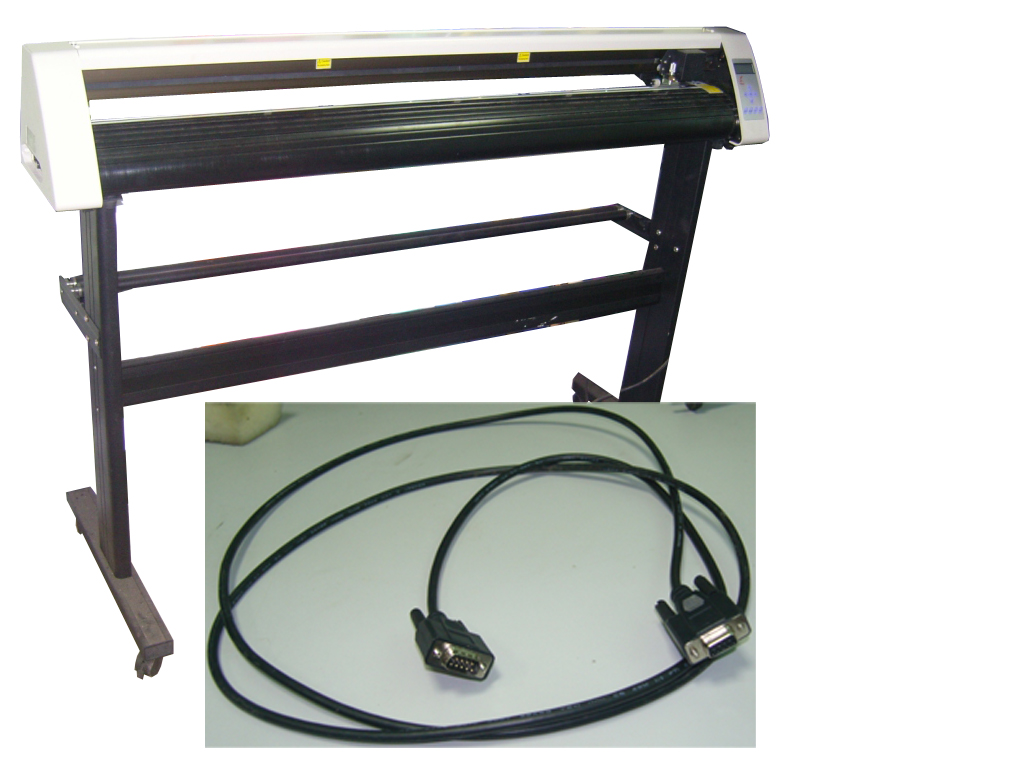

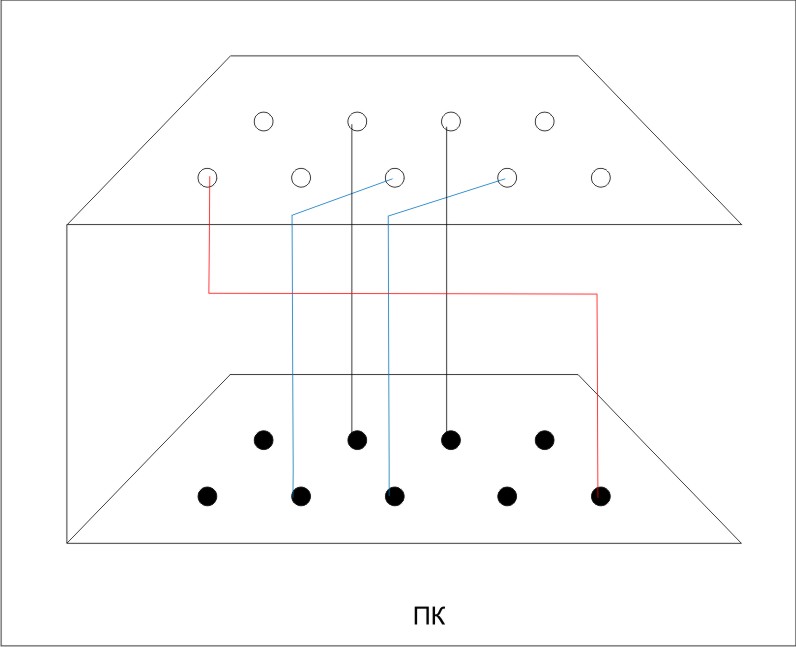

Изменилась распиновка COM-порта в обновленной комплектации режущего плоттера Redsail 1360 c программой Cutmate



[dennis87]

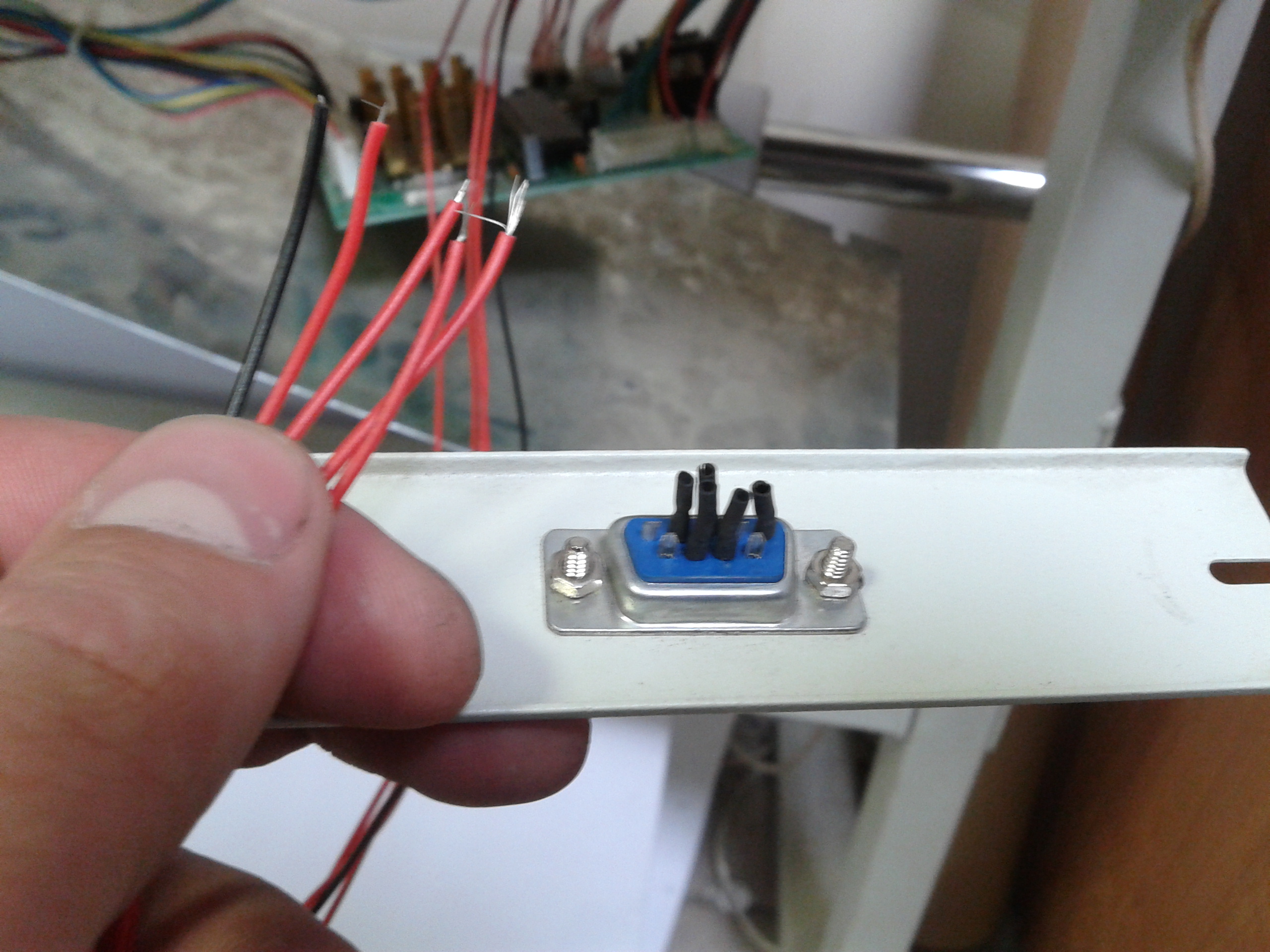

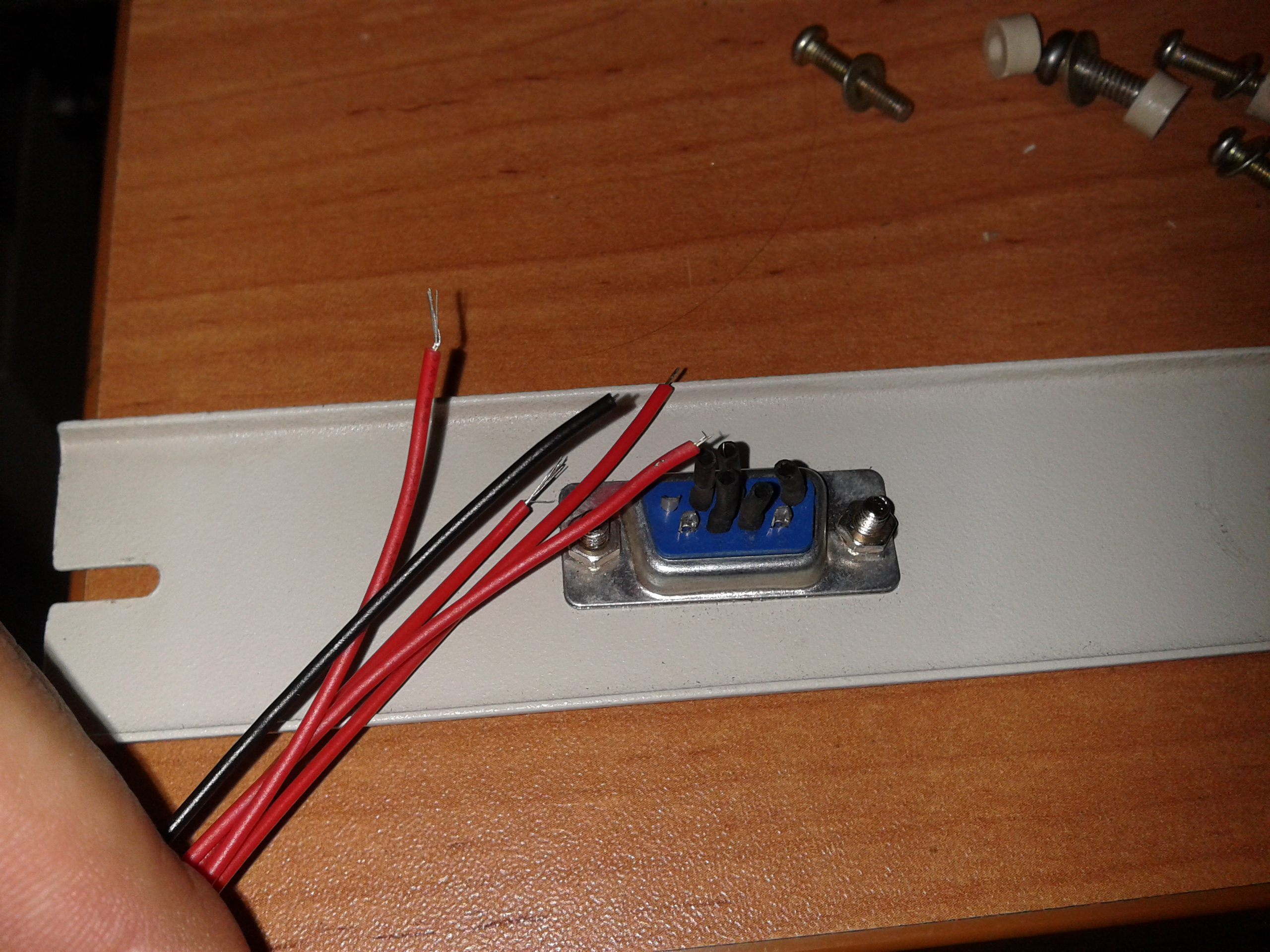

Здравствуйе Александр, у меня аппарат Redsail 1360 старой комплектации, вы не могли бы сбросить схему распайки на него, у меня отошли провода от com порта. от главной микросхемы шли 5 проводков , 4 красных и один чёрный. для более ясного описания картины прикрепил фото



[Servis]

Здравствуйте! Не совсем понял Вас, так выше указана распиновка, также как и у Вас для 5-и контактов. На старой версии 4 провода задействованы.



[dennis87]

ну вот а как мне теперь узнать куда какой припоять, там на проводах толком никаких маркировок нет.



[MSIsaevs]

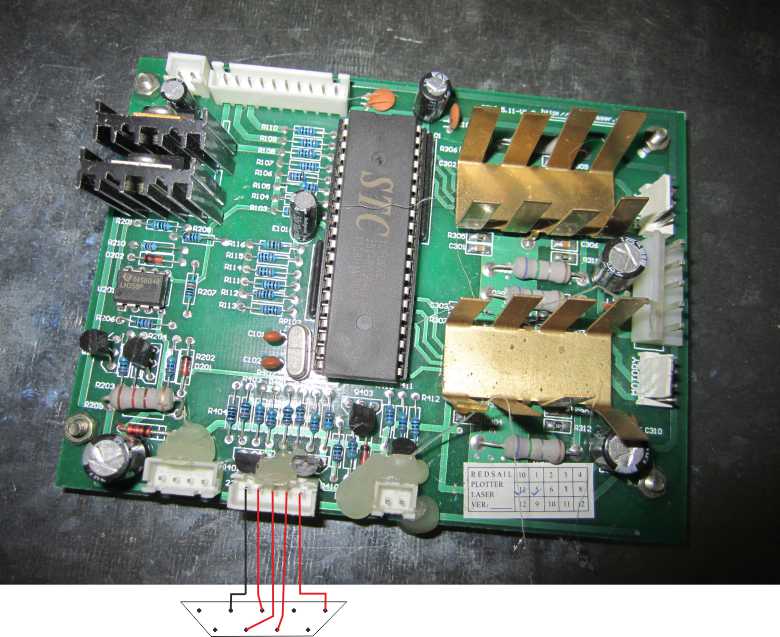

Здравствуйте! Вам нужно отследить с платы управления провода и припаять к Com-порту соответственно схеме. Что бы проще разобраться чёрный провод помечен.



[dennis87]

HalkServis спасибо большое Вам)



[maiklrek]

Блин! Может все же кто нибудь пронумерует контакты на картинках?



[maiklrek]

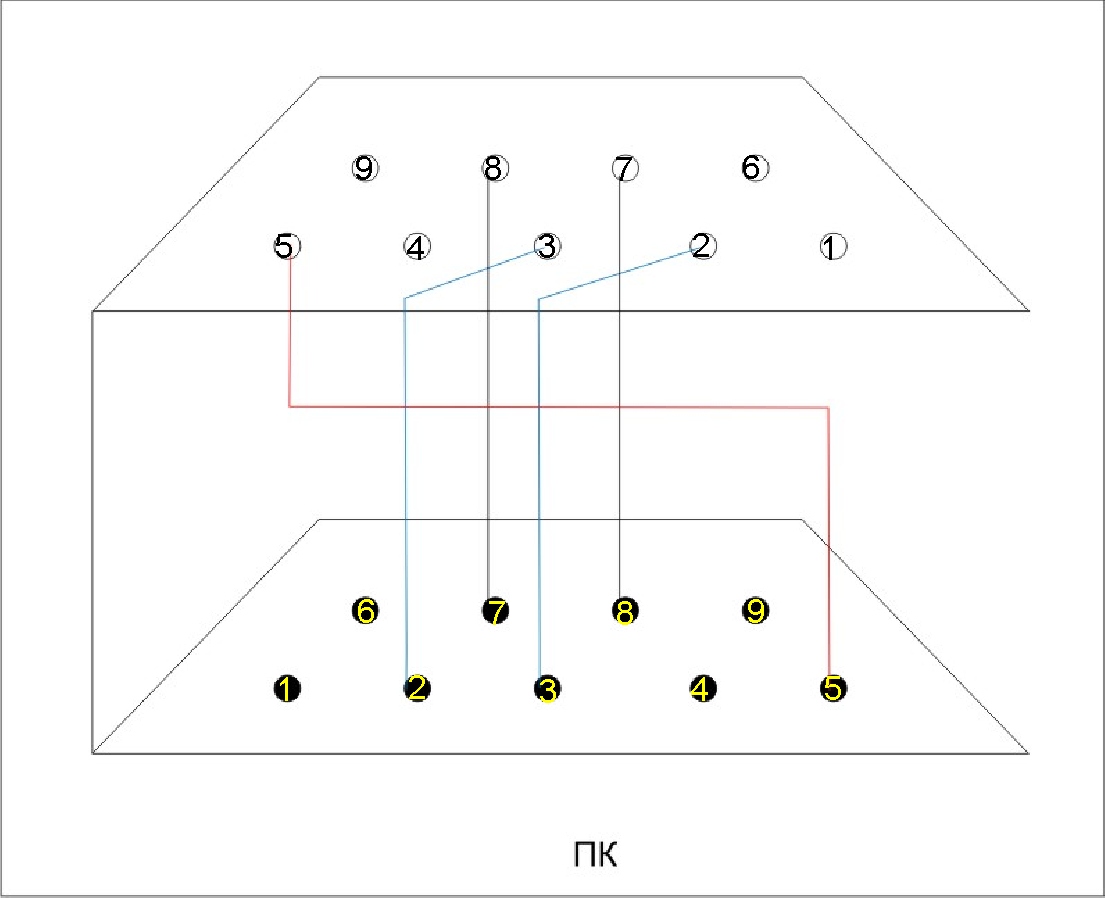

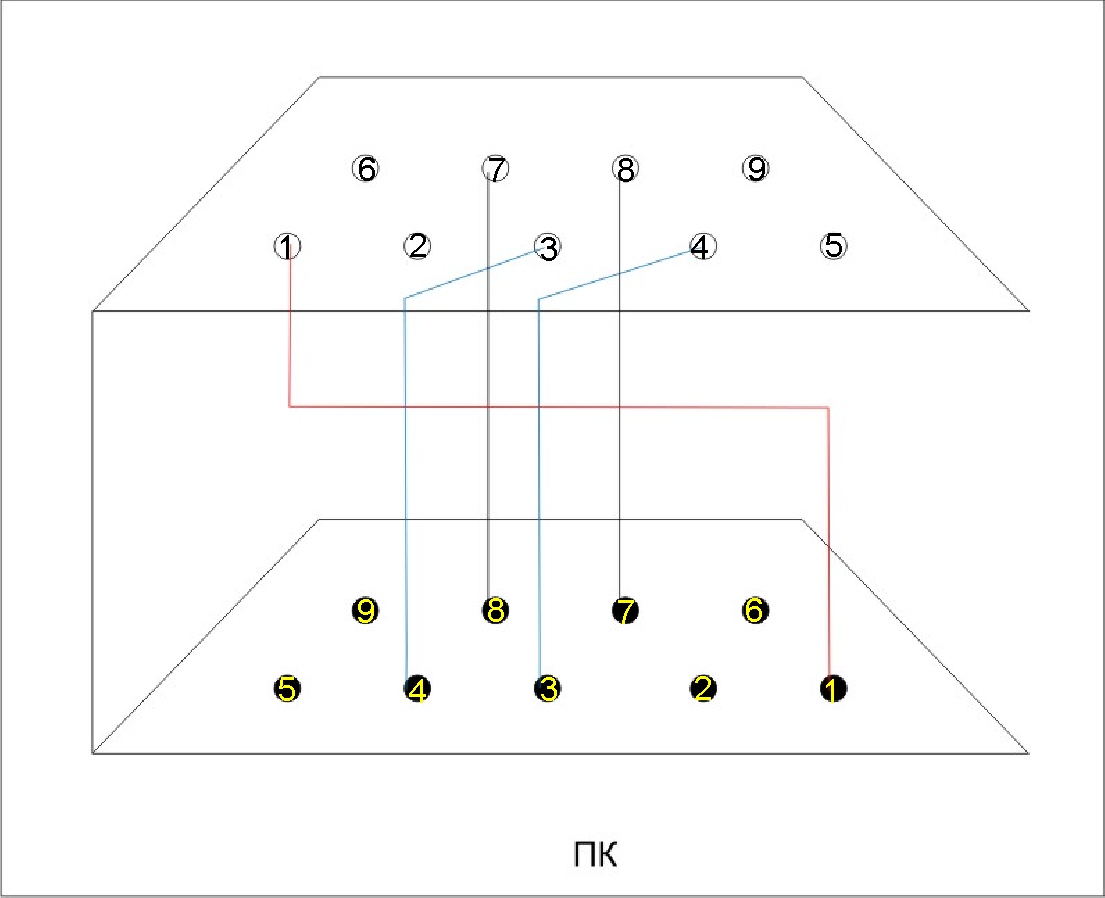

Пусть модератор удалит не нужный вариант
