Вопрос по поворотному устройству

[fototek]

Поворотное работало нормально, но слетел диск и снова пришлось все настраивать.
Оно просто не двигается, питание подается.
Первоначально настраивал, так же не мог понять в чем дела, но как то заработало.
Сейчас снова не могу настроить.

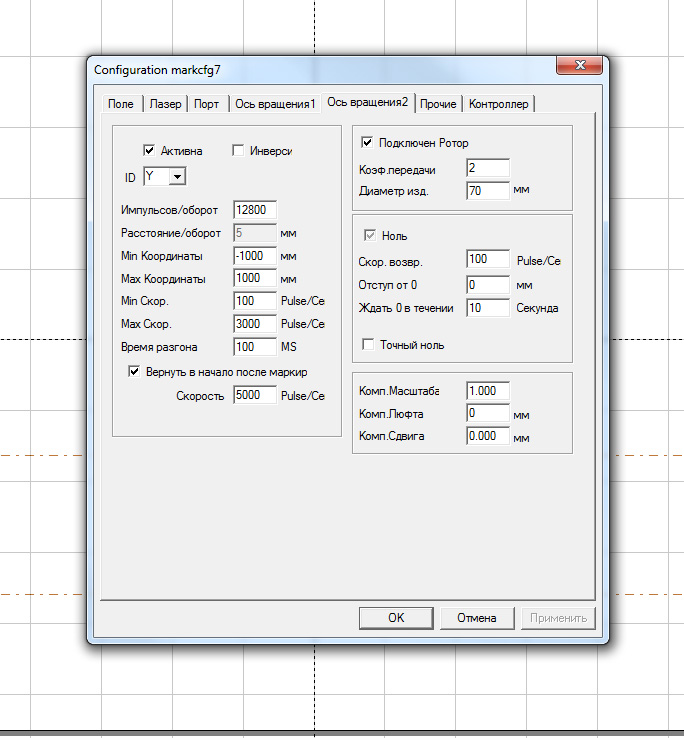

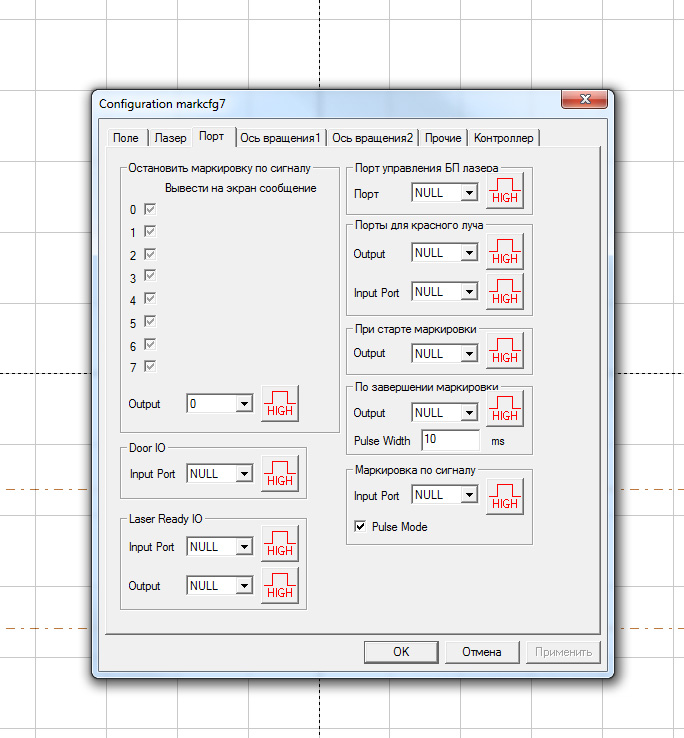

Не могу понять что я делаю не так, помогите, скрины настроек прилагаю, может надо порт поменять.



[MaxiMarker]

Оно просто не двигается, питание подается.

Питание куда подаётся ? Как подключено всё ? Подробнее пишите, иначе гадание на кофейной гуще...

скрины настроек прилагаю, может надо порт поменять

Порты на работу устройства вращения никак не влияют, если только не подключен датчик "нуля".
Может Х с Y перепутали ?



[fototek]

да, пере

Питание куда подаётся ? Как подключено всё ? Подробнее пишите, иначе гадание на кофейной гуще...

Порты на работу устройства вращения никак не влияют, если только не подключен датчик "нуля".
Может Х с Y перепутали ?

да, перепутал, разобрался в конце концов.

подскажите, почему педаль может не работать?



[halkru]

почему педаль может не работать?

Может быть не подключена и/или не верно настроен порт.



[fototek]

Может быть не подключена и/или не верно настроен порт.

подключена точно, внутри провода смотрел уже не раз.
какие варианты могут быть по настройке порта? она работает как клавиша F2?



[halkru]

какие варианты могут быть по настройке порта?

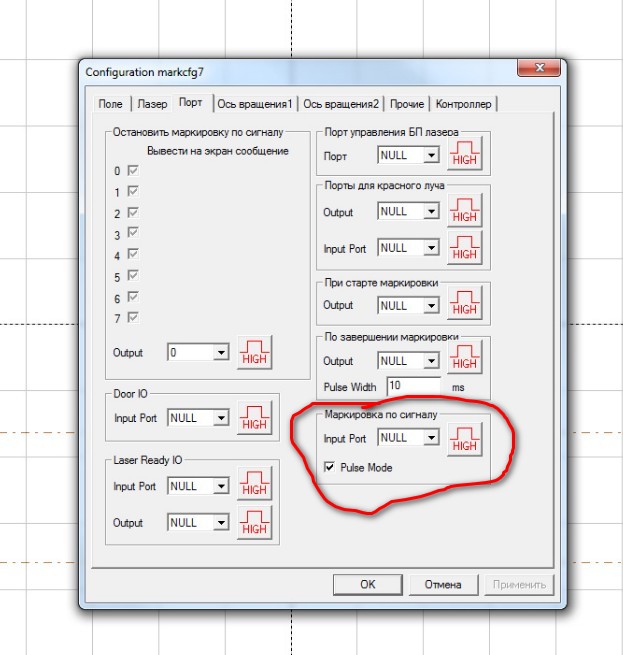

Вот тут установите



[fototek]

нужно пробовать все порты? HIGH или LOW ? pulse mode&

Вот тут установите
Посмотреть вложение 9973



[MaxiMarker]

Обычно для педали используют порты 14 или 15, реже 8.
Нужно смотреть, какой у вас контроллер и куда идут провода от педали (к какому разъёму).
Режим нужно ставить HIGH.



[крымский]

При подключении поворотки сильный свист. Драйвер?



[alkg]

При подключении поворотки сильный свист. Драйвер?

Свистит шаговик из за неправильно выставленого тока или микрошага в драйвере



[крымский]

ну я думаю ток удержания завышен или сам драйвер кончился
завтра залезем и посмотрим что там выставлено на драйвере



[halkru]

При подключении поворотки сильный свист. Драйвер?

Бывает, ставят бракованный драйвер (приходилось менять), так-же - свист.



[крымский]

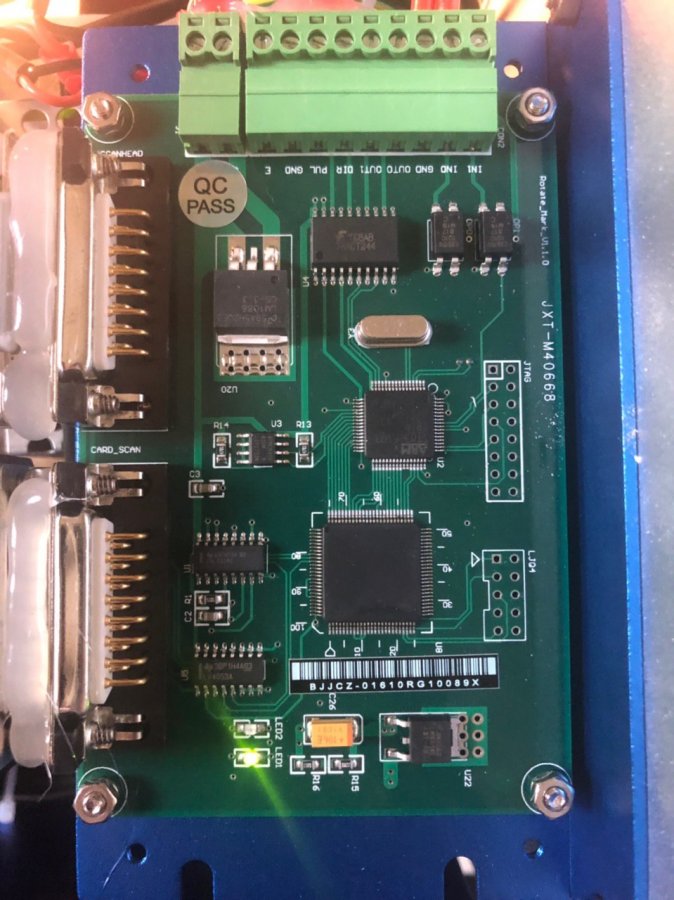

кто то использует такую плату на поворотку?(плата не серая)

драйвер стоит лидшайн.(тоже думаем на дохлый драйвер)
установили меньше ток-не помогает
поставили шаги с 20000 на 1000-не свистит



[крымский]

пытаемся работать-тестим пока что на 1000 шагов



[крымский]

решилось просто-выключили питание потом подключили ось(разьем к блоку)
затем включаем питание
и только потом включаем кнопу подключения поворотки
писка нет все работает корректно

шаги поставили опять на 20 тыс ток сделали меньше 3 ампер

может кому то поможет
